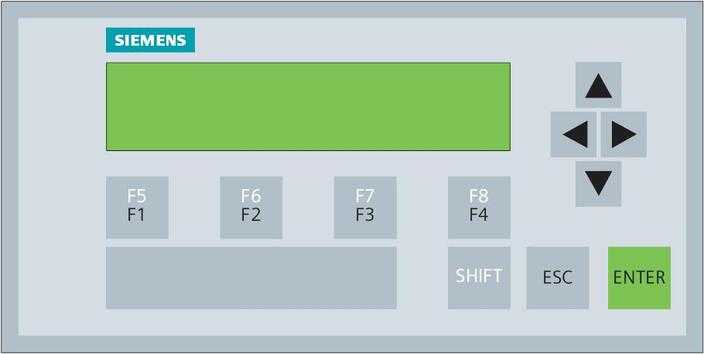

西门子SIMATICTD200文本显示终端三维模型

本模型为西门子SIMATIC TD200文本显示终端的三维数字化建模成果，建模过程严格参照实物的外观尺寸与结构比例完成，整体还原了该款经典工控文本终端的真实形态。建模初期先梳理设备的整体结构逻辑，将其拆分为外壳主体、显示区域、按键模组、状态标识区几个核心部分，采用参数化建模方式逐步搭建基础轮廓：首先通过拉伸、倒角命令构建设备的长方体主壳体，对壳体边缘做符合工业设计规范的圆角处理，还原实物外壳的哑光硬质塑料质感，壳体的侧边厚度、安装卡扣位置都参照实物结构做了对应还原，保证模型的结构合理性。显示区域部分单独建模，区分出液晶显示屏的内凹安装位、屏幕周边的密封边框，屏幕部分采用半透明的哑光材质模拟液晶面板的视觉效果，还原了实物屏幕长条形的比例特征。按键模组部分按照实物的按键布局逐一建模，区分出功能按键、方向按键、确认按键的不同尺寸与形态，按键表面做轻微的凸起弧度处理，还原实体按键的触感特征，按键旁的标识区域通过纹理贴图还原对应功能标识，保证布局与实物完全一致。设备侧边的接口区域、安装固定位也做了细节还原，没有遗漏实物的结构特征。材质渲染阶段，外壳采用深灰色哑光工程塑料材质，调整材质的粗糙度、反光度参数还原工控设备外壳的耐磨哑光质感；屏幕部分采用略带反光的深绿色半透明材质，模拟液晶显示屏未点亮时的视觉效果；按键采用与外壳接近但略浅的灰色材质，区分出按键与壳体的层次，功能区的绿色确认按键单独赋予醒目的绿色塑料材质，还原实物的色彩区分设计。整体模型布线规整，没有多余的几何面，各部件的装配关系符合实物的组装逻辑，既可以用于工控场景的三维可视化展示、自动化产线的虚拟仿真搭建，也可以作为工控设备教学的三维演示素材，帮助使用者直观了解该款文本终端的外观结构与布局特征。建模过程中对设备的比例做了反复校准，保证长宽高尺寸与实物一致，各部件的相对位置没有偏差，整体视觉效果贴近真实设备的工业质感，没有过度夸张的艺术化处理，完全遵循工业设备建模的严谨性要求。
