西门子LOGO!12/24RCE逻辑控制器三维模型

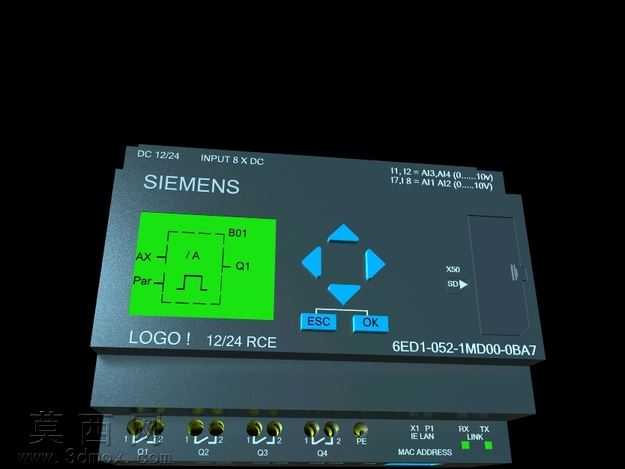

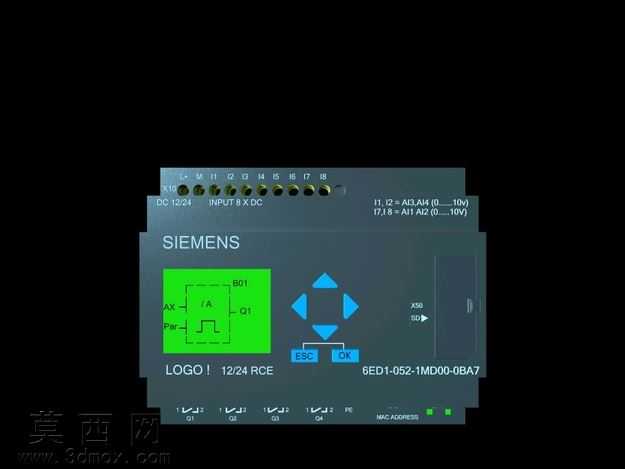

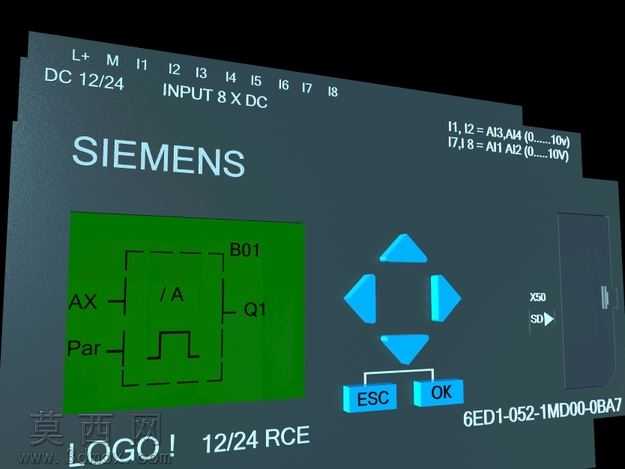

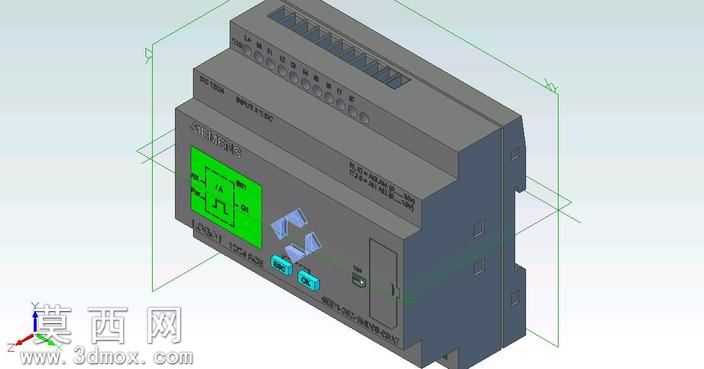

本作品为西门子LOGO!12/24RCE通信型逻辑控制器的高精度三维建模成果，建模过程严格参照产品实物的工程尺寸与外观细节，在三维建模软件中完成全结构1:1还原。建模初期先梳理控制器的整体结构层级，将模型拆分为壳体主体、前面板操作区、接线端子区、状态指示灯区、侧边安装结构几个独立模块，分别进行草绘与特征构建，保证各部件装配间隙与实物一致，无穿模、错位问题。前面板区域重点还原了品牌标识区域、绿色LCD显示屏轮廓、十字方向操作按键、功能切换按键、型号标识丝印位置，以及以太网通信接口的结构细节，按键的凹凸弧度、显示屏的内嵌深度都按照实物比例进行参数化建模，还原操作区的人机交互布局特征。壳体部分采用哑光工程塑料材质进行材质渲染，通过调整材质的粗糙度、漫反射参数还原工业控制器外壳的磨砂质感，前面板的品牌标识、型号字符采用丝网印刷的材质效果，模拟真实产品的标识印刷质感；显示屏区域采用半透深色面板材质，添加微弱的屏幕发光效果，还原设备通电后的显示状态；接线端子区域还原了端子排的分层结构、接线螺丝的细节、端子标识的刻印位置，侧边的安装卡扣、散热凹槽结构也逐一进行特征构建，还原产品实际安装的结构特征。建模过程中对产品的圆角过渡、接缝细节进行精细化处理，壳体边缘的安全圆角、面板与壳体的拼接缝隙都按照实物工艺进行还原，避免生硬的直角转折，让模型更贴近真实工业产品的工艺质感。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮产品主体，辅助光源补全暗部细节，添加微弱的环境反射效果，突出壳体的材质层次与结构立体感，既清晰展示控制器的整体外观形态，也能呈现前面板操作区、接口区的细节特征。该模型完整还原了这款小型逻辑控制器的通信与网络功能模块的外观结构，可用于工业自动化场景的布局演示、电气柜装配模拟、教学演示等场景，模型结构规整，各部件分层清晰，可根据使用需求进行结构拆解、材质调整，适配不同的三维展示与工程应用需求。
