冲压工位冲头拆装用移动式升降工装

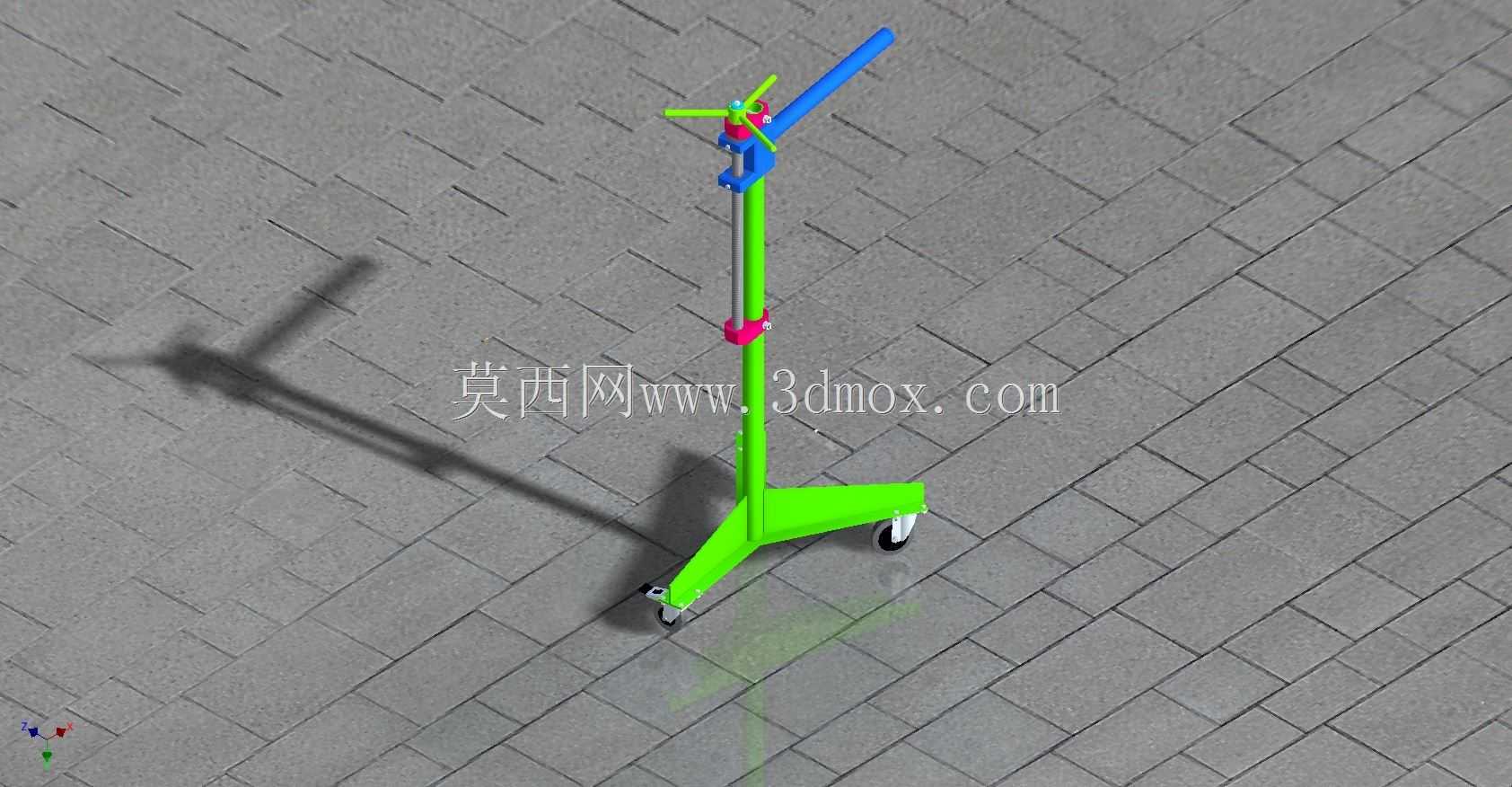

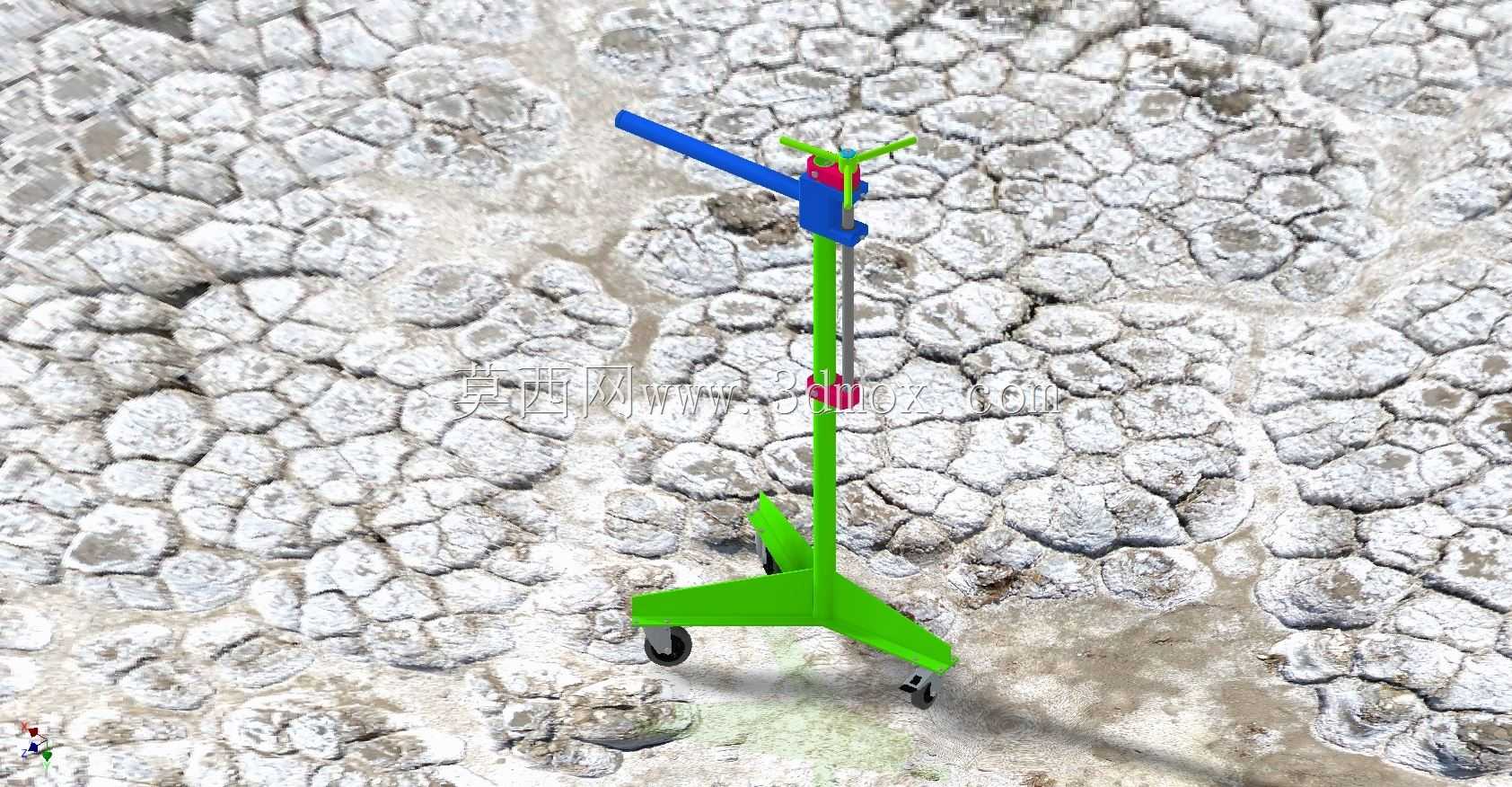

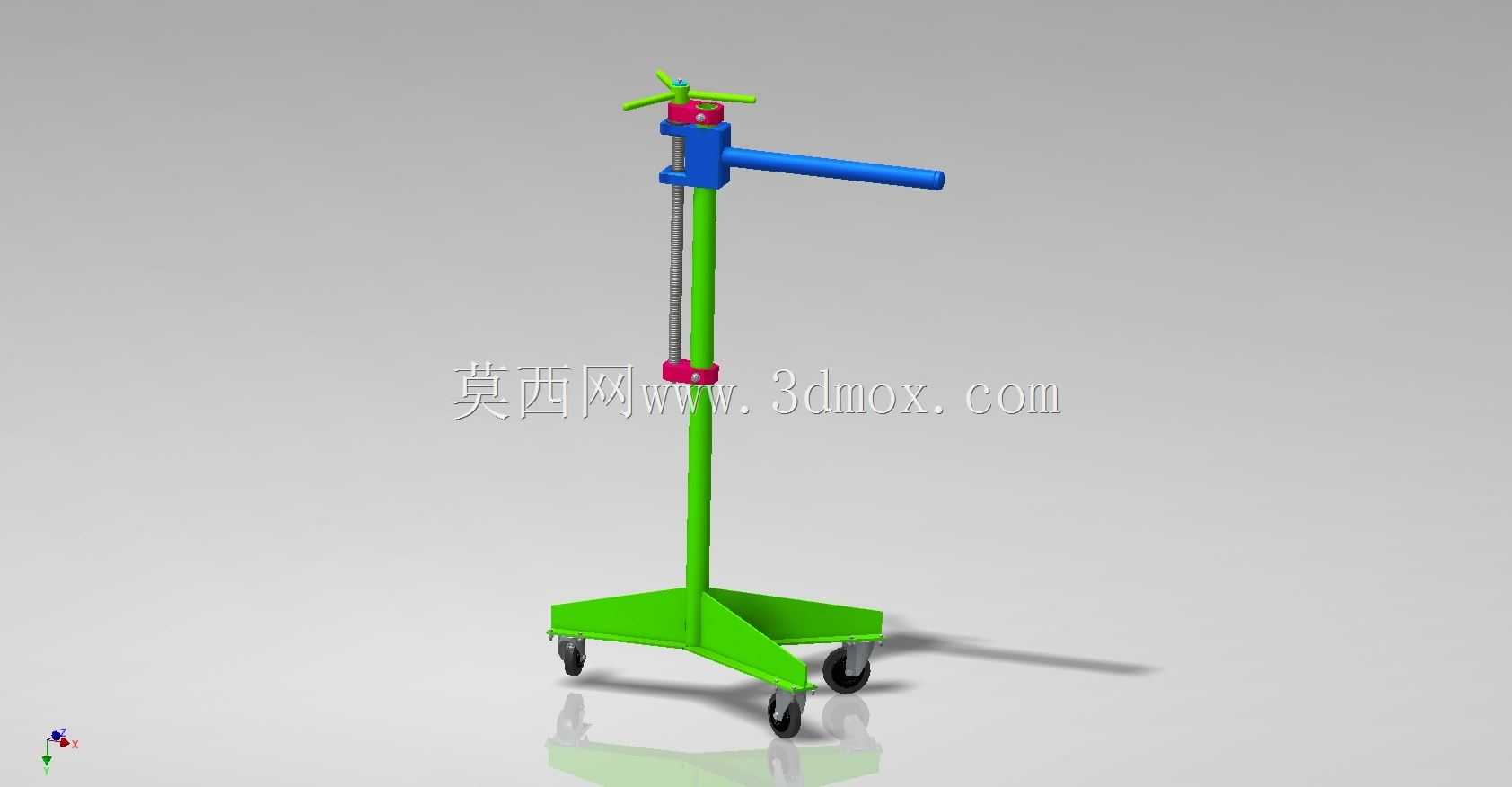

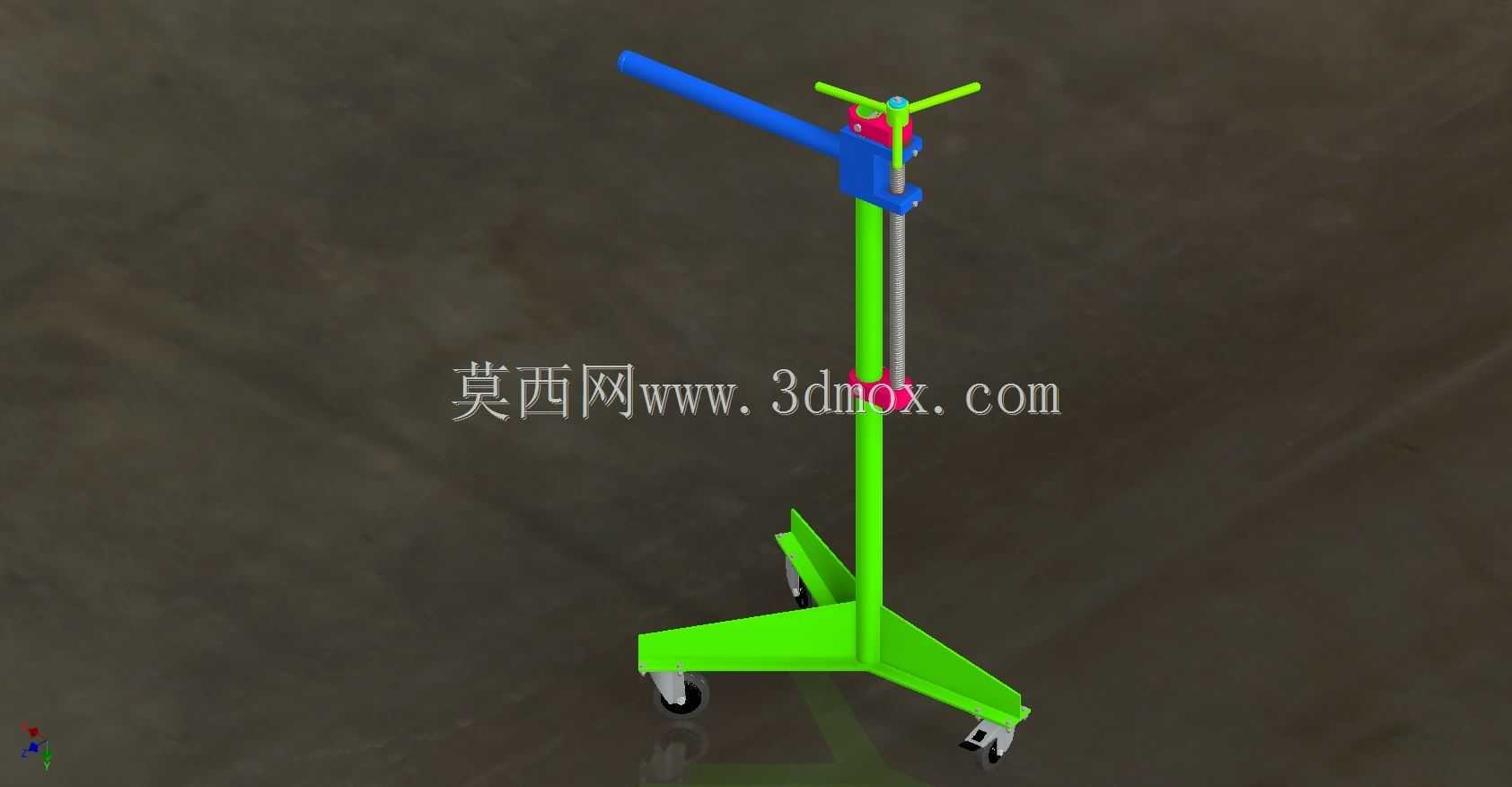

这款移动式升降工装主要面向冲压加工车间的日常运维场景，专门用于冲压设备冲头的安装与拆卸作业，解决传统人工托举重型冲头时对位不准、劳动强度大、易发生磕碰安全隐患的痛点，适配中小型开式、闭式压力机的冲头更换工位，也可拓展用于车间内小型重型零部件的短距离举升转运作业。设备整体采用立式单柱升降结构，底部为三翼式三角支撑底座，每个支脚末端配置带刹车的万向脚轮，既保证移动时的灵活转向，作业时踩下刹车即可实现整机稳定固定，三角支撑的跨距设计经过受力校核，在最大举升高度下不会发生侧翻，底座的支腿高度做了低轮廓处理，可伸入压力机工作台下方的空隙区域，让举升工位尽可能贴近冲头安装位，减少托举时的悬臂距离。立柱部分采用高强度冷拉圆钢作为导向主体，内部集成梯形丝杠传动副，相比液压升降结构不存在漏油风险，长期放置也不会出现沉降问题，传动自锁性能可靠，举升过程中可在任意行程位置锁止固定，不会因为负载出现下滑。顶部的操作端设置Y型定位托架，可适配不同直径规格的冲头柄部，托举时能自动找正中心，避免冲头倾斜卡滞；侧面延伸出长操作手柄，操作人员站在设备侧方即可转动手柄驱动丝杠升降，操作力经过减速比优化，单人即可轻松完成最大负载的举升调整，无需额外辅助动力。顶部的旋转调节手轮可实现托架的小范围角度微调，方便冲头与安装孔位的精准对位，减少对位时的反复调整时间。设备整体外形紧凑，立柱直径不超过80mm，整机收拢后高度可适配常规车间通道的通行要求，移动时无需拆解，单人即可推动转场，不会占用过多车间存放空间。设计过程中充分考虑了冲压车间的油污、粉尘作业环境，所有传动部件都做了防尘密封处理，日常仅需定期在丝杠处加注润滑脂即可维护，没有复杂的易损部件，运维成本极低。举升行程覆盖常规中小型压力机的冲头安装高度范围，从底座支撑面到托架的最低高度可适配冲头从地面转运的取放需求，最高举升高度可覆盖多数100吨到400吨级压力机的滑块安装位，完全满足常规冲压车间的冲头更换作业需求，相比通用液压千斤顶，这款工装的对位精度更高，操作更安全，移动更便捷，可大幅降低冲压运维人员的劳动强度，缩短冲头更换的停机辅助时间。
