大型船舶用87毫米三级锚链结构设计

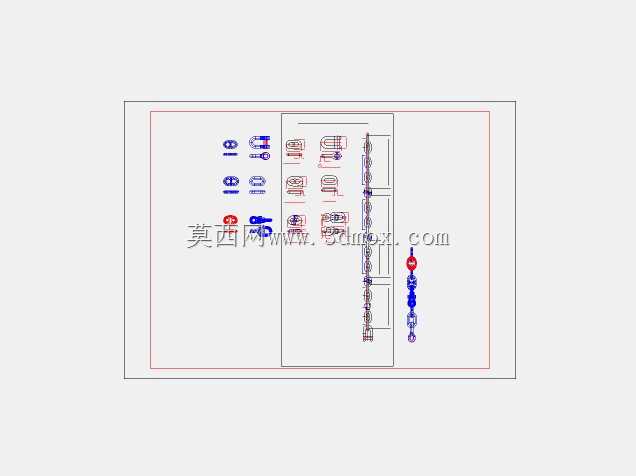

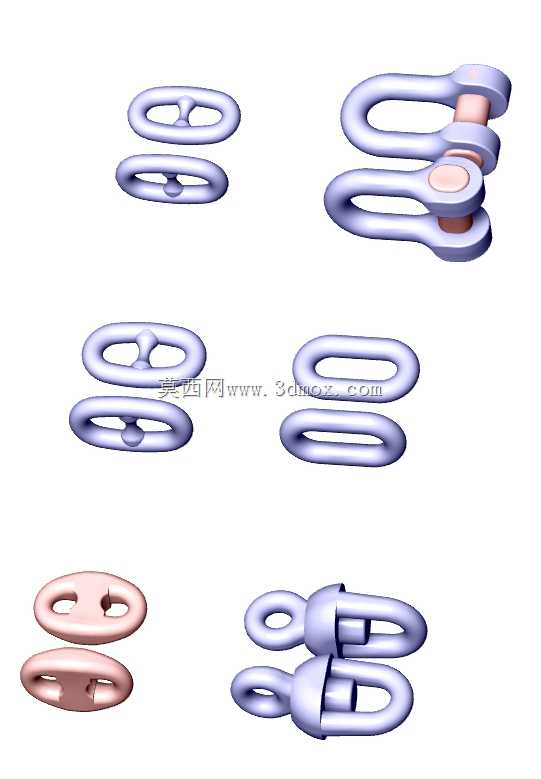

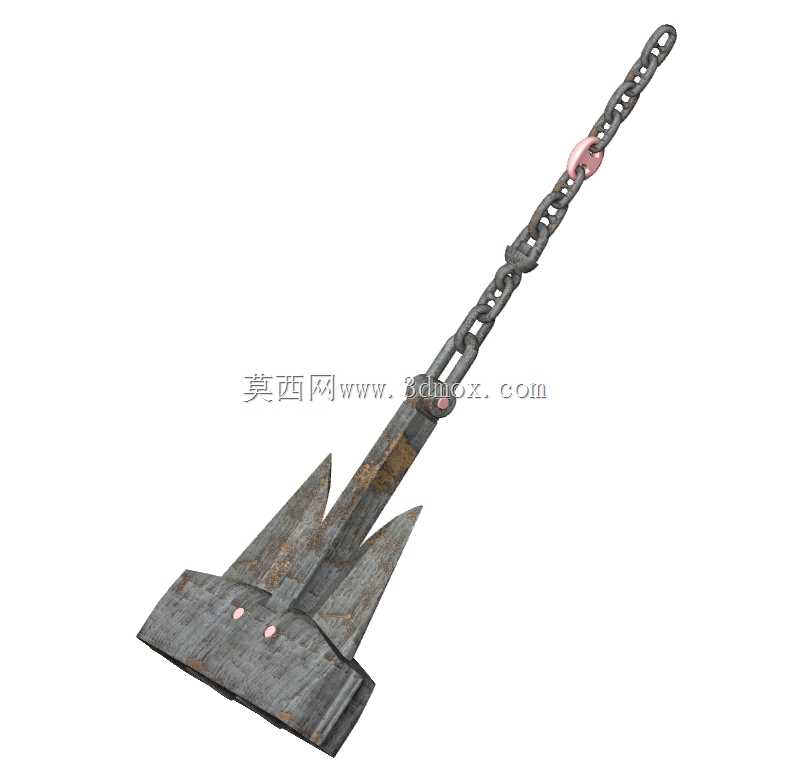

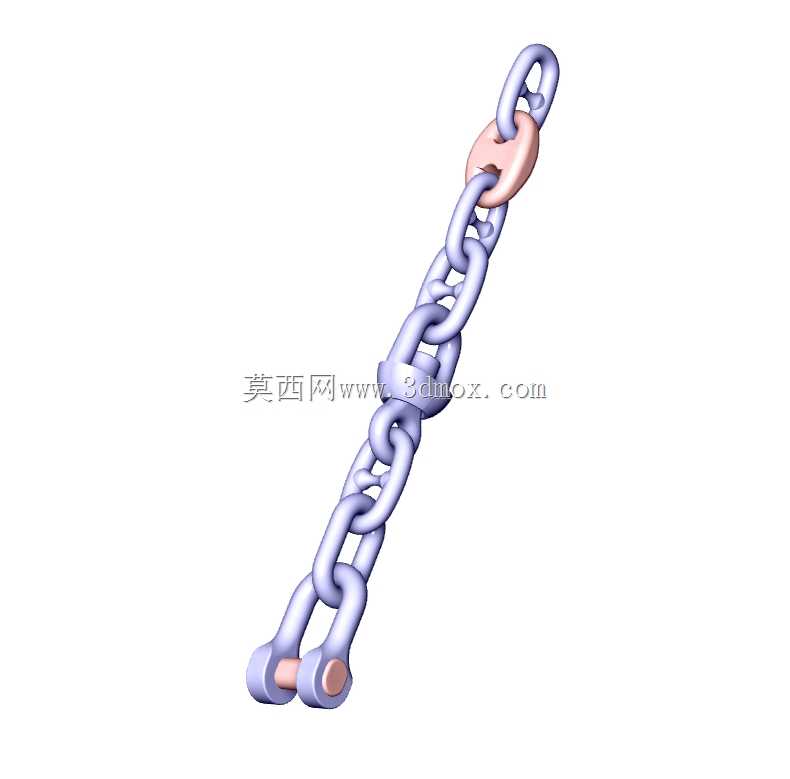

这款三级锚链主要应用于大型远洋运输船舶、近海工程作业船舶的锚泊系统中，是船舶停靠、锚定作业时传递锚抓持力的核心承载部件，在船舶遭遇风浪、临时停泊、港口靠泊待泊等场景下，能够将锚与船体牢固连接，抵消风、浪、流对船体的作用力，避免船舶发生走锚、漂移等安全隐患，保障船舶停泊期间的位置稳定。整套锚链包含完整的锚链项目组成，从与锚直接连接的锚卸扣开始，依次设置端部链环、加大链环、普通链环、转环以及肯特卸扣等功能部件，不同部件承担不同的功能作用：锚卸扣用于实现锚链与锚体的快速可靠连接，具备足够的连接强度与拆装便利性；端部链环作为锚链端部的过渡连接件，匹配锚卸扣的连接尺寸，避免应力集中；加大链环设置在锚链的受力过渡段，适配不同规格链环的连接需求，分散局部应力；普通链环是锚链的主体承载部分，承担绝大部分的拉力载荷；转环能够在锚链受扭转力时自由转动，释放锚链内部的扭转应力，避免锚链因过度扭结出现卡滞、应力集中断裂的问题；肯特卸扣则用于锚链分段之间的快速连接，方便锚链的收纳、更换与长度调整。在设计思路上，整套锚链采用等强度设计原则，对每个链环的截面尺寸、连接间隙、圆弧过渡区域都做了针对性优化，所有链环的接触部位都做了圆滑过渡处理，避免尖锐棱角造成的应力集中，同时匹配87毫米的链环公称尺寸，严格控制各部件的外形尺寸与安装边界：链环的内长、内宽、棒料直径都遵循船用锚链的尺寸规范，各连接部件的配合间隙控制在合理范围内，既保证连接的灵活性，又避免间隙过大造成的冲击磨损，整套锚链组装完成后可顺畅通过锚机的链轮导槽，适配常规大型船舶锚机的收纳与收放作业要求。所有部件的三维结构都做了精准的实体建模，还原了实际产品的装配关系与结构细节，能够直观呈现各部件的配合状态，可用于锚泊系统的结构验证、装配模拟以及教学演示场景，帮助设计人员与作业人员清晰理解锚链的组成结构与工作原理，在实际应用中，该规格的三级锚链能够匹配对应吨位的大型船舶锚泊受力需求，在额定载荷下具备可靠的强度储备，同时各连接部件的可拆卸设计也方便日常的检查维护与损坏部件更换，降低船舶运维的成本与难度。
