大型船舶系泊多滚轮导缆器结构设计

　　在大型船舶的系泊作业场景中，导缆器是甲板舾装系统里不可或缺的核心部件，直接关系到船舶停靠码头、锚泊定位过程中缆绳的走向约束与受力传导。不同于小型船舶使用的单滚轮导缆装置，本次设计的三滚轮与四滚轮组合式导缆结构，主要针对万吨级以上散货船、油船以及大型工程作业船的系泊需求开发，能够适配大直径高强度缆绳的大角度变向导向，避免缆绳在收放过程中与甲板舷侧结构发生硬摩擦，大幅降低缆绳磨损速率，延长系泊缆索的使用寿命。

　　从实际作业工况来看，船舶停靠时受潮汐涨落、风浪冲击、装卸货吃水变化的影响，缆绳的引出角度会在水平与垂直方向发生持续变化，普通单滚轮导缆器在缆绳角度偏移过大时，容易出现缆绳脱出滚轮槽、卡滞在结构缝隙的问题，甚至会因为局部应力集中割伤缆绳，引发断缆安全事故。本次设计的多滚轮结构通过三个或四个圆柱形滚轮的围合式布局，形成半封闭的缆绳通行通道，无论缆绳从水平偏左、偏右还是垂直上下方向引出，都能始终贴合在滚轮的圆柱面上，将缆绳与结构之间的滑动摩擦转化为滚轮的滚动摩擦，有效降低系泊作业时的缆绳张力损耗，同时减少操作人员收放缆绳时的拖拽阻力。

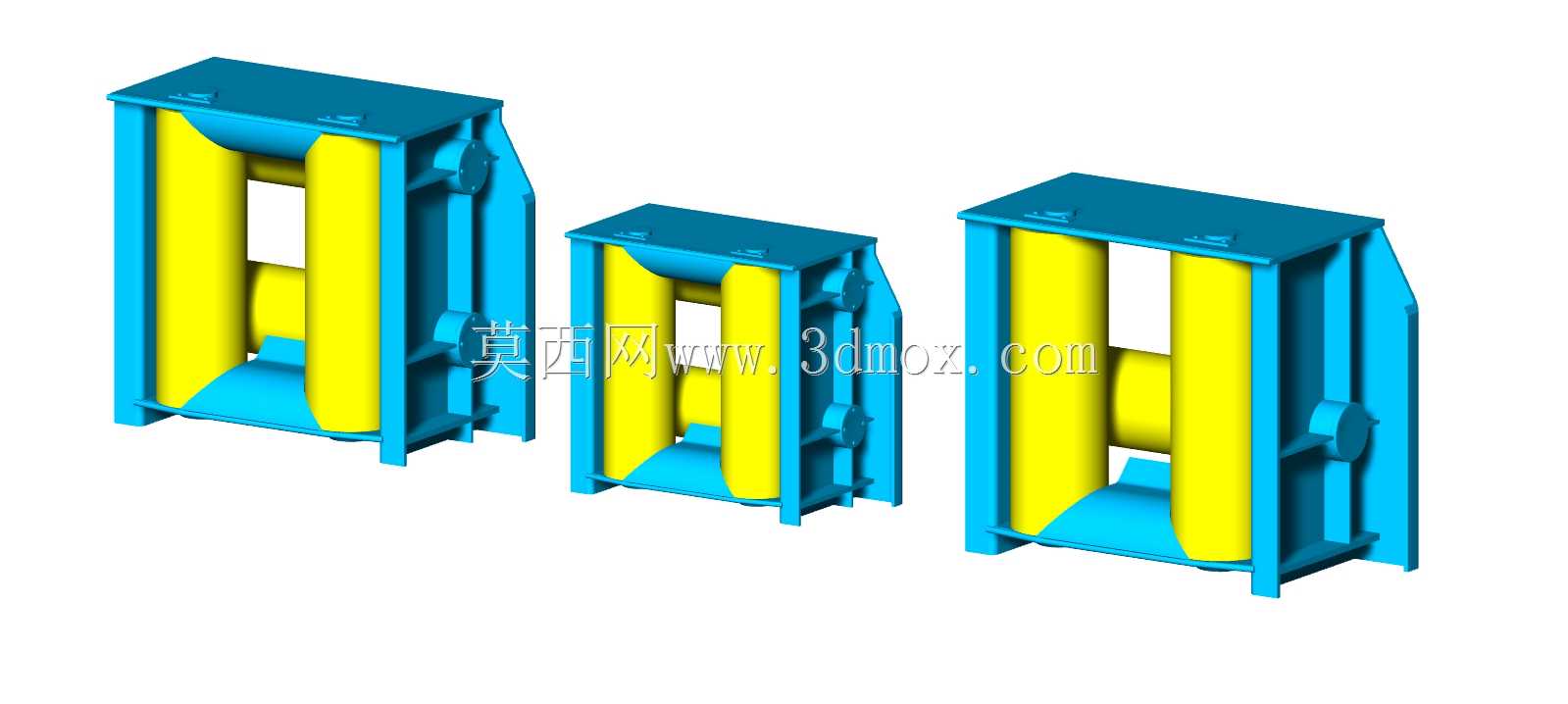

　　在结构设计思路上，整体框架采用厚钢板焊接成型的箱式支撑结构，侧板与上下安装板之间通过坡口满焊连接，焊后进行整体去应力处理，避免长期受交变载荷作用出现焊接变形或焊缝开裂。滚轮本体采用铸钢材质精加工而成，内部镶嵌自润滑铜套，与固定在两侧侧板上的支撑销轴配合，无需额外加注润滑脂即可实现长期免维护转动，适配海洋高盐雾、高湿度的恶劣作业环境。滚轮的圆柱面加工有内凹的圆弧槽，圆弧半径适配常用的大直径化纤缆绳与钢缆的轮廓，能够让缆绳自然贴合在槽内，不会出现横向滑移。三滚轮结构采用左、右、后三个滚轮围合的布局，适用于缆绳引出角度变化范围相对较小的船中位置系泊点；四滚轮结构则在三滚轮的基础上增加了下部滚轮，能够覆盖更大的缆绳引出角度范围，适合安装在船首、船尾的主系泊点位，应对复杂海况下缆绳的多角度受力需求。

　　从安装边界与尺寸适配角度来看，该系列导缆器的底座采用平面安装设计，安装板上预留有对应规格的螺栓通孔，可直接通过高强度螺栓固定在甲板的预埋加强底座上，安装时需要保证导缆器的中心与系泊绞车的出绳中心对齐，垂直方向的安装高度需要满足缆绳在最大仰角引出时不会与甲板舷墙发生干涉。不同规格的导缆器整体宽度、高度尺寸根据适配的缆绳破断拉力进行梯度设计，三滚轮规格的整体轮廓相对紧凑，适合安装在甲板空间相对局促的位置；四滚轮规格的整体承载能力更强，能够适配最大破断拉力百吨级以上的系泊缆绳，满足大型船舶在恶劣海况下的系泊固定需求。在三维建模过程中，所有板件的厚度、滚轮的直径、销轴的配合公差都严格遵循船舶舾装件的相关设计规范，焊接位置预留了合理的焊脚尺寸，转动部件之间预留了足够的装配间隙，避免因海洋环境下的结构锈蚀导致滚轮卡滞。同时模型中还原了结构的所有倒角、圆角细节，避免应力集中点的出现，保证结构在长期受冲击载荷作用下的强度可靠性。

　　在实际选型应用中，设计人员可以根据船舶的系泊布置图、配套缆绳的直径与破断拉力、安装点位的甲板空间大小，选择对应滚轮数量的导缆器规格，模型的参数化结构也方便设计人员根据实际项目需求快速调整整体尺寸、滚轮直径、安装孔位等参数，无需重新进行整体结构的建模工作，大幅缩短船舶舾装系统的设计周期。
