适配45英尺EU托盘宽箱的半挂车结构

　　这款半挂车的核心设计目标是匹配45英尺EU宽托盘集装箱的公路干线运输需求，在长途干线物流、港口短驳、区域分拨场景中都有明确的应用定位。从实际使用场景来看，这类半挂车主要承担港口到内陆物流园、区域分拨中心之间的整箱运输任务，适配国内高等级公路的通行限界要求，同时满足EU标准托盘的装箱作业需求，避免传统窄体挂车装载宽托盘时出现的超宽、装载间隙浪费问题。

　　从功能特性来看，该车型采用三轴布置形式，单轴载荷分配符合公路货运车辆的轴荷限值要求，能够在额定总质量范围内稳定承载满载集装箱的载荷。车架部分采用边梁式承载结构，主纵梁沿整车长度方向贯通，对应集装箱角件的位置设置了专门的锁止安装位，可快速完成集装箱的固定与解锁作业，减少场站作业的等待时间。车架尾部设置了低位防护装置与登车梯结构，侧面配备了防护栏与支腿结构，支腿采用机械联动式设计，在脱挂状态下可稳定支撑半挂车前端载荷，避免车辆前倾。

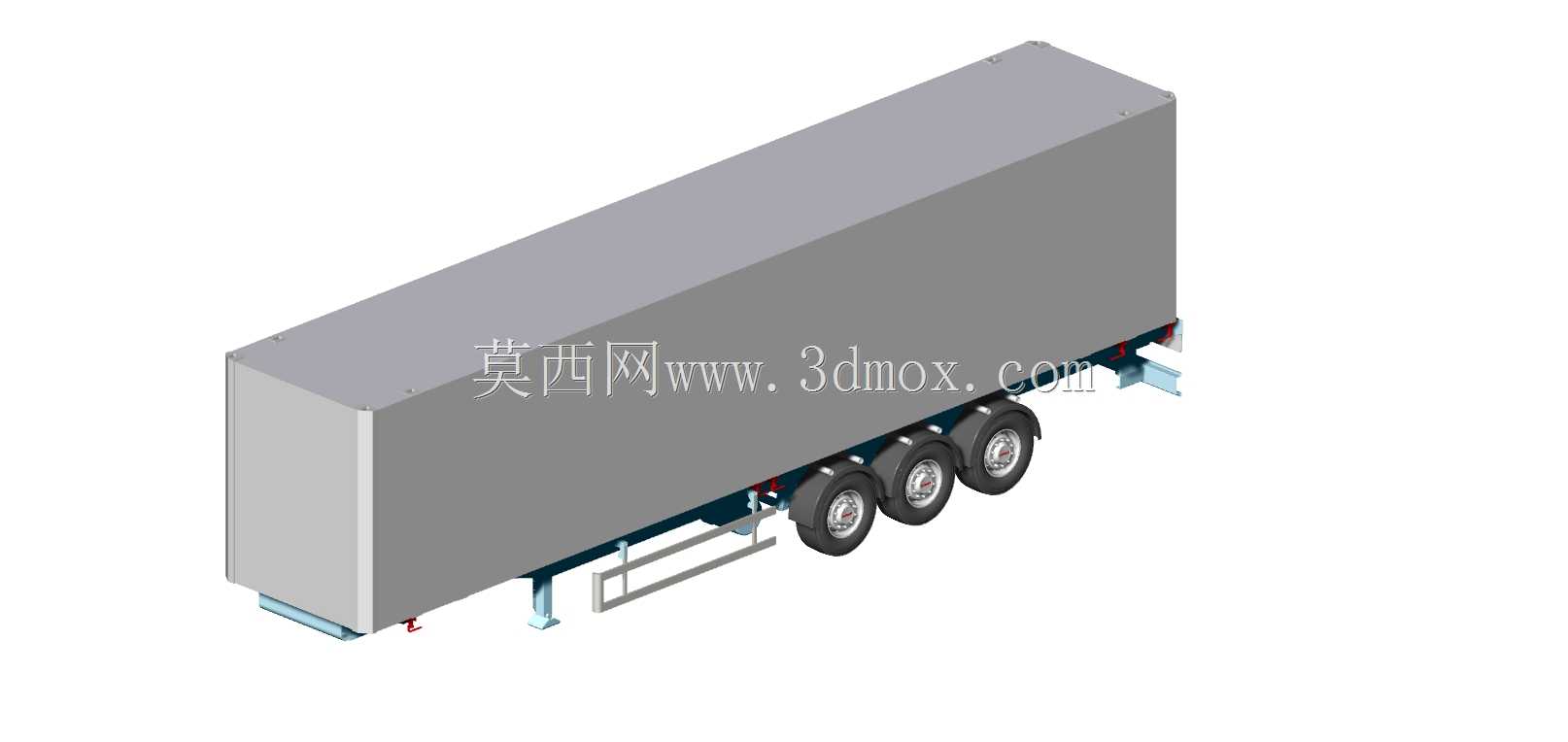

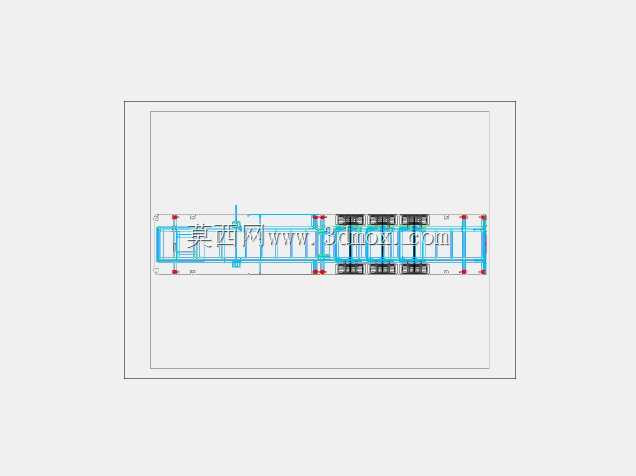

　　设计思路上，这款模型优先还原了实车的安装边界与装配关系：整车长度方向严格匹配45英尺集装箱的外廓尺寸，集装箱安装后前后端与车架端部的间隙控制在常规作业允许的范围内，不会出现超长或安装干涉问题；宽度方向适配EU托盘的宽度要求，集装箱内宽可满足两排标准EU托盘并排摆放，托盘与箱壁之间预留足够的叉车作业间隙，提升装箱效率。车轮部分采用常规货运挂车的轮辋与轮胎规格，轮距设置符合公路行驶的稳定性要求，转向间隙与跳动空间在模型中都做了对应还原，悬架部分采用常见的钢板弹簧悬架结构，匹配车桥的安装位置，可模拟实际行驶过程中的跳动行程。

　　从结构细节来看，车架下部布置了气路、电路的安装空间，对应制动系统、信号系统的走线位置，侧面的防护栏采用分段式设计，既满足防护要求，也方便后期检修作业。箱体部分采用整体式厢体结构，侧壁、顶板、端板的厚度参考实际冷藏或干货车厢的常规参数，边角处做了圆弧过渡处理，降低行驶过程中的风阻系数。车架前端的牵引销位置符合标准半挂车的牵引高度要求，可匹配主流货运牵引车的牵引座尺寸，无需额外改装即可完成挂接作业。

　　在实际选型参考中，这类模型可用于物流装备的方案展示、场站作业的模拟仿真、新入行设计人员的结构认知学习，通过三维结构可直观查看各部件的相对位置关系，比如支腿与车桥的间距、锁止机构与集装箱角件的对位关系、防护装置的安装高度等，这些细节在二维图纸中很难直观呈现，三维模型可帮助设计人员快速排查安装干涉问题，优化部件布置方案。比如在设计同类型挂车时，可参考该模型的轴荷分配比例，调整纵梁的截面尺寸，在保证承载强度的前提下降低整车自重，提升载货效率；也可参考其集装箱锁位的布置方式，适配不同规格的集装箱装载需求，拓展车辆的适用场景。

　　另外，模型还原的外形尺寸严格遵循道路车辆外廓尺寸的限值要求，整车高度、宽度、长度都在合规范围内，安装边界上充分考虑了与牵引车、场站装卸设备的适配性，比如尾部的装卸高度适配常规月台的高度，可直接对接仓库月台进行装卸作业，无需额外的过渡平台；侧面的支腿操作位置预留了足够的操作空间，场站人员可快速完成支腿的升降操作。整车的重心布置经过合理优化，集装箱承载面的高度控制在合理范围内，降低整车重心高度，提升高速行驶时的侧倾稳定性，减少弯道行驶时的安全隐患。
