斯堪尼亚鹅颈式码头拖车头三维结构

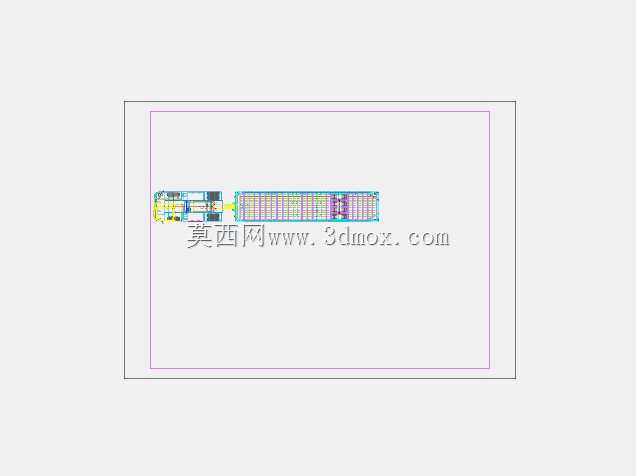

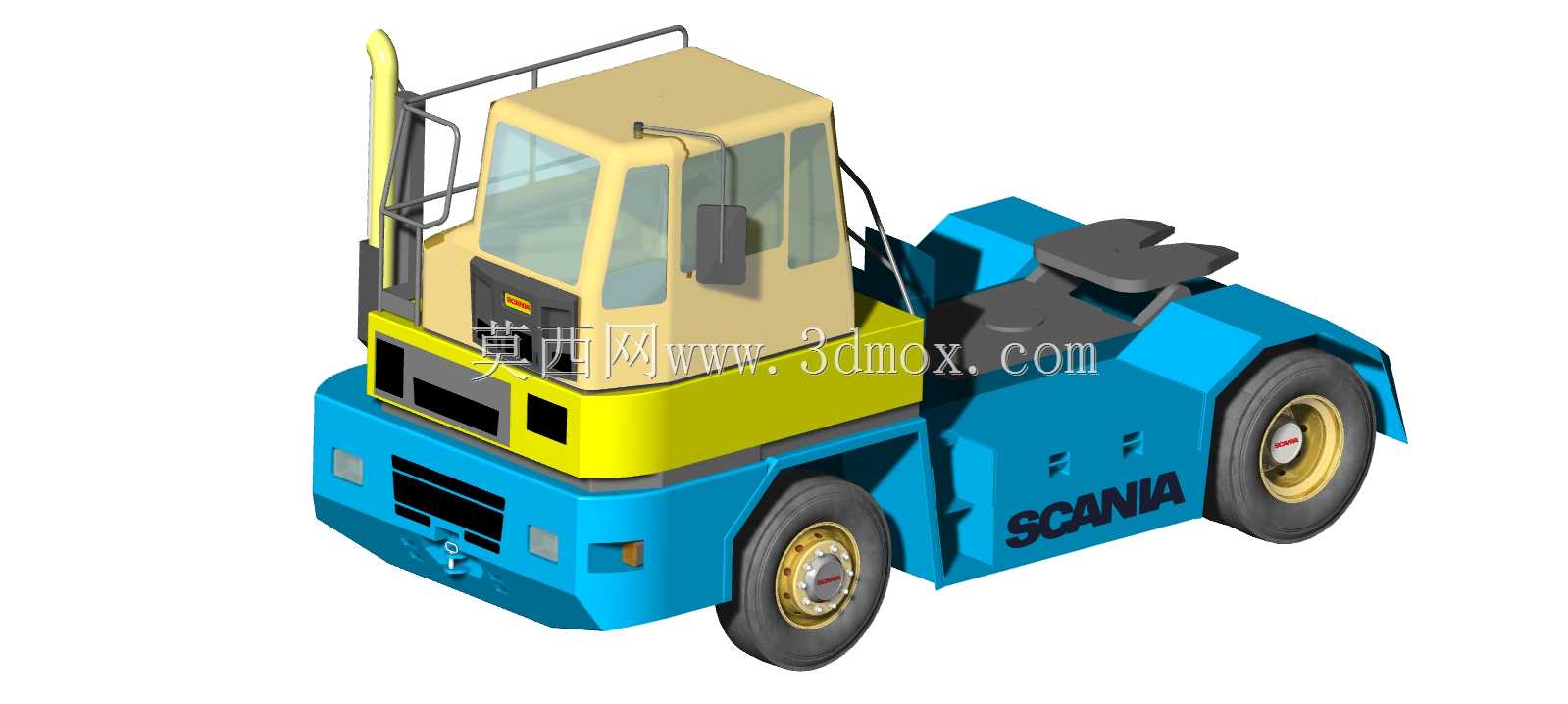

　　在港口集装箱堆场、滚装码头的重载转运场景里，这类带鹅颈连接结构的码头拖车头是短距离驳运作业的核心设备，和公路干线用的牵引车头不同，它的作业半径基本集中在港区内部，不需要满足长距离高速行驶的风阻、续航设计要求，所有结构设计都围绕低速大牵引力、小转弯半径、频繁启停的作业特性展开。从三维模型的结构布局来看，整车采用偏置式驾驶室设计，驾驶室布置在车身左前侧，既给驾驶员留出了足够的侧方观察视野，方便对接半挂车、鹅颈拖架时观察连接销的对位情况，也压缩了整车的纵向长度，配合短轴距的底盘布局，能在港区狭窄的堆场通道里完成更小半径的转向，适配集装箱堆垛之间预留的有限通行空间。车身主体的承载结构采用高强度钢焊接框架，

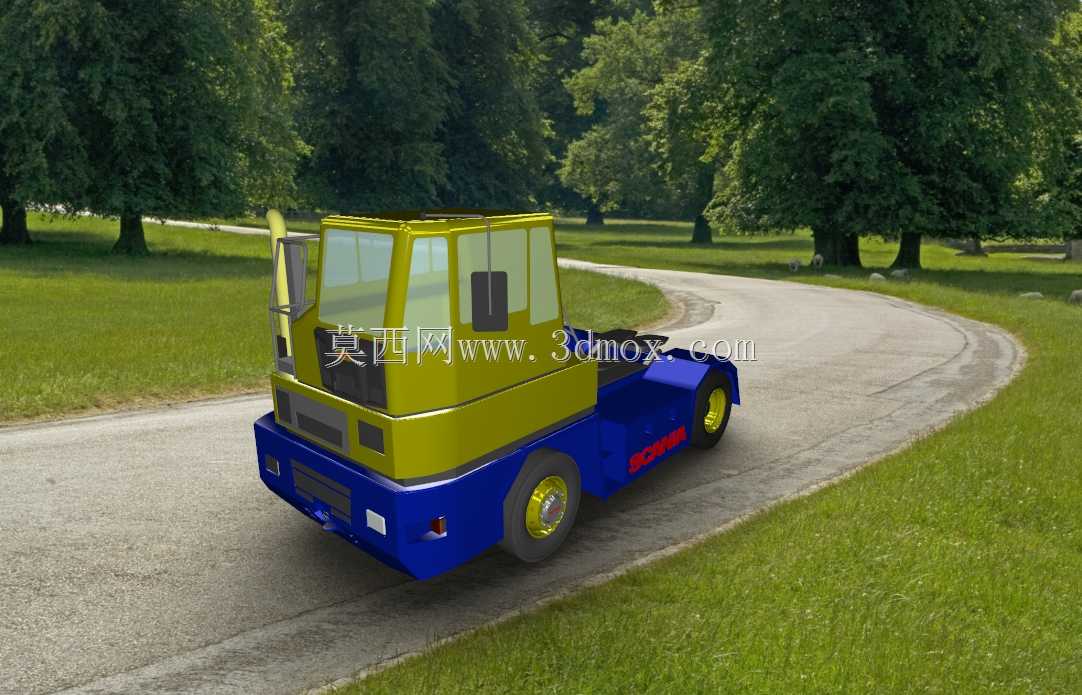

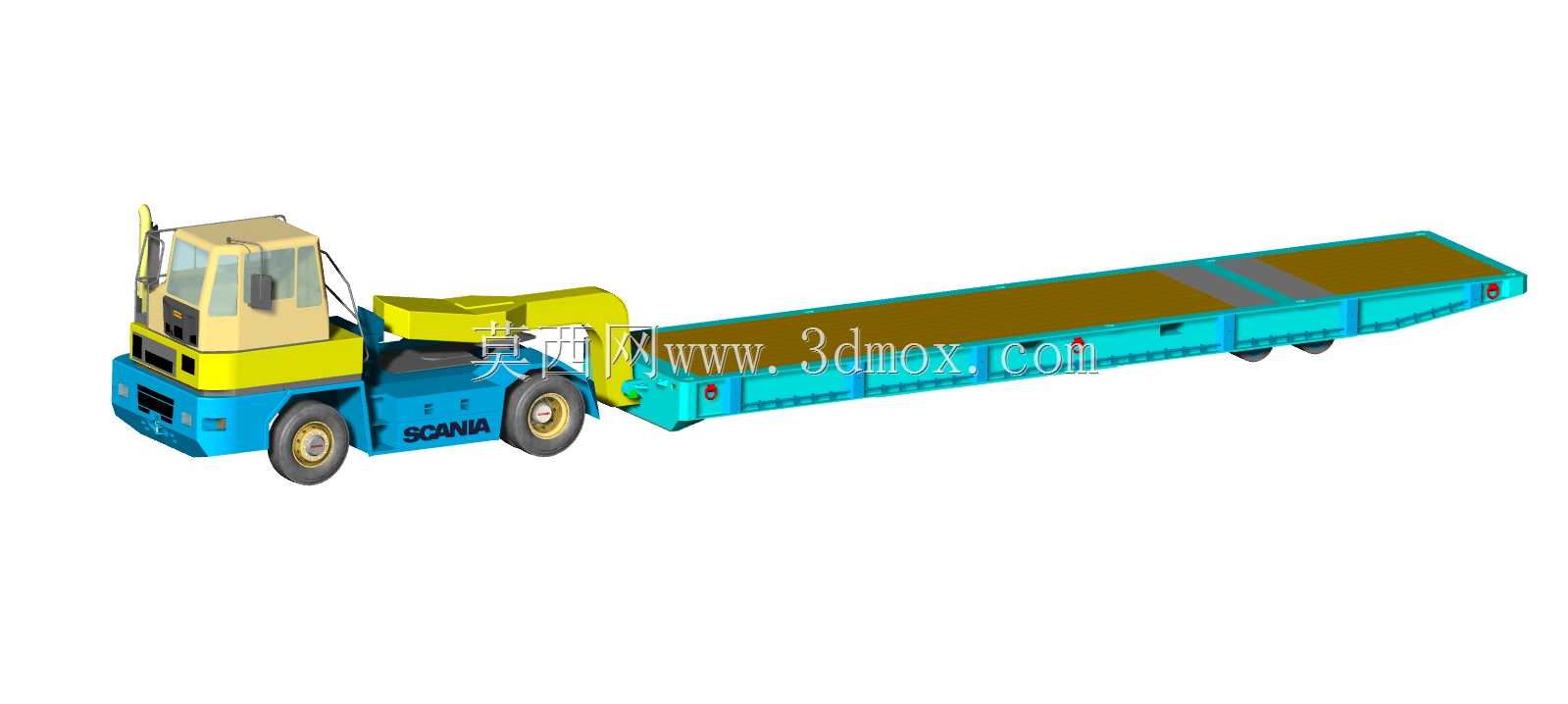

　　动力总成布置在驾驶室后方的车身中部区域，上方覆盖冲压成型的蓝色护板，护板上预留了散热通风的开孔，既可以防护动力系统、液压管路不受港区散落的货物碎屑、扬尘侵蚀，也能满足发动机、液压系统持续作业时的散热需求，护板表面做了防滑的筋条设计，方便维保人员踩踏上去完成日常的油液检查、滤芯更换作业。鹅颈连接机构布置在车身中部靠后的承载平台上，这个位置是整车轴荷分配的核心区域，连接座采用可浮动的铰接结构，能够适配不同高度的半挂车、滚装拖架鹅颈端，在港区路面存在轻微坡度、不平整的情况下，铰接结构可以自适应调整连接角度，避免连接部位出现应力集中导致的结构开裂，连接座内部集成了气路、电路的快插接口，对接拖架的时候可以同步完成制动气路、灯光信号线路的连接，

　　不需要操作人员额外手动接驳，提升作业对接效率。行走系统采用大直径的重载工业轮胎，轮毂采用高强度铸钢材质，轮胎的花纹设计偏向耐磨、抗穿刺特性，适配港区路面可能存在的金属边角料、集装箱固定钉等杂物的工况，前后桥均采用重载驱动桥设计，配合大速比的减速机构，能够在低速状态下输出足够大的牵引力，满足满载集装箱拖架的起步、爬坡需求，即使在码头临岸区域路面存在轻微湿滑的情况，也能保证足够的抓地力，避免驱动轮打滑。驾驶室采用框架式安全结构，车窗采用大尺寸的钢化玻璃，前挡风、侧窗的视野盲区被尽可能压缩，驾驶员坐在驾驶位上可以直接观察到车头前方1.5米范围内的地面情况，以及右侧连接机构的对位状态，不需要额外加装过多的辅助镜就能满足作业观察需求，

　　驾驶室内部的操纵布局偏向简洁实用，所有操纵杆件都布置在驾驶员触手可及的位置，适配港区作业时频繁换挡、操纵连接机构解锁的操作需求，减少驾驶员的操作幅度，降低长时间作业的疲劳感。整车的外形尺寸设计严格匹配港区作业的通行限界，车身高度控制在常规集装箱拖架的连接高度范围内，宽度不超过标准集装箱的宽度尺寸，保证在堆垛之间通行时不会和两侧的集装箱发生刮碰，车身前部的牵引钩结构可以额外牵引平板拖架，满足港区内零散货物、工装设备的转运需求，车身侧面预留了维保操作的空间，液压油箱、燃油箱都布置在车身侧方的护板内部，既不会超出整车宽度边界，也方便日常维保的时候快速开启护板完成油液补充。在建模过程中，这类设备的结构还原需要重点关注连接机构的运动自由度，鹅颈铰接结构的摆动角度范围要和实际设备的参数匹配，轮胎的转向角度要满足最小转弯半径的设计要求，所有外覆盖件的拼接缝隙要符合工程机械的装配公差，不能出现外观件干涉、穿模的情况，同时车身表面的标识、品牌标识的位置要和实际设备的布局一致，保证模型的写实度，能够用于港区作业仿真、设备操作培训的可视化场景，也可以作为专用车设计人员进行同类型产品改型设计的参考基础，帮助设计人员快速梳理这类码头牵引车的整体布局思路，校核轴荷分配、连接机构位置的合理性，减少前期方案设计的重复建模工作量。
