滚装码头40英尺百吨级重载平板拖车结构

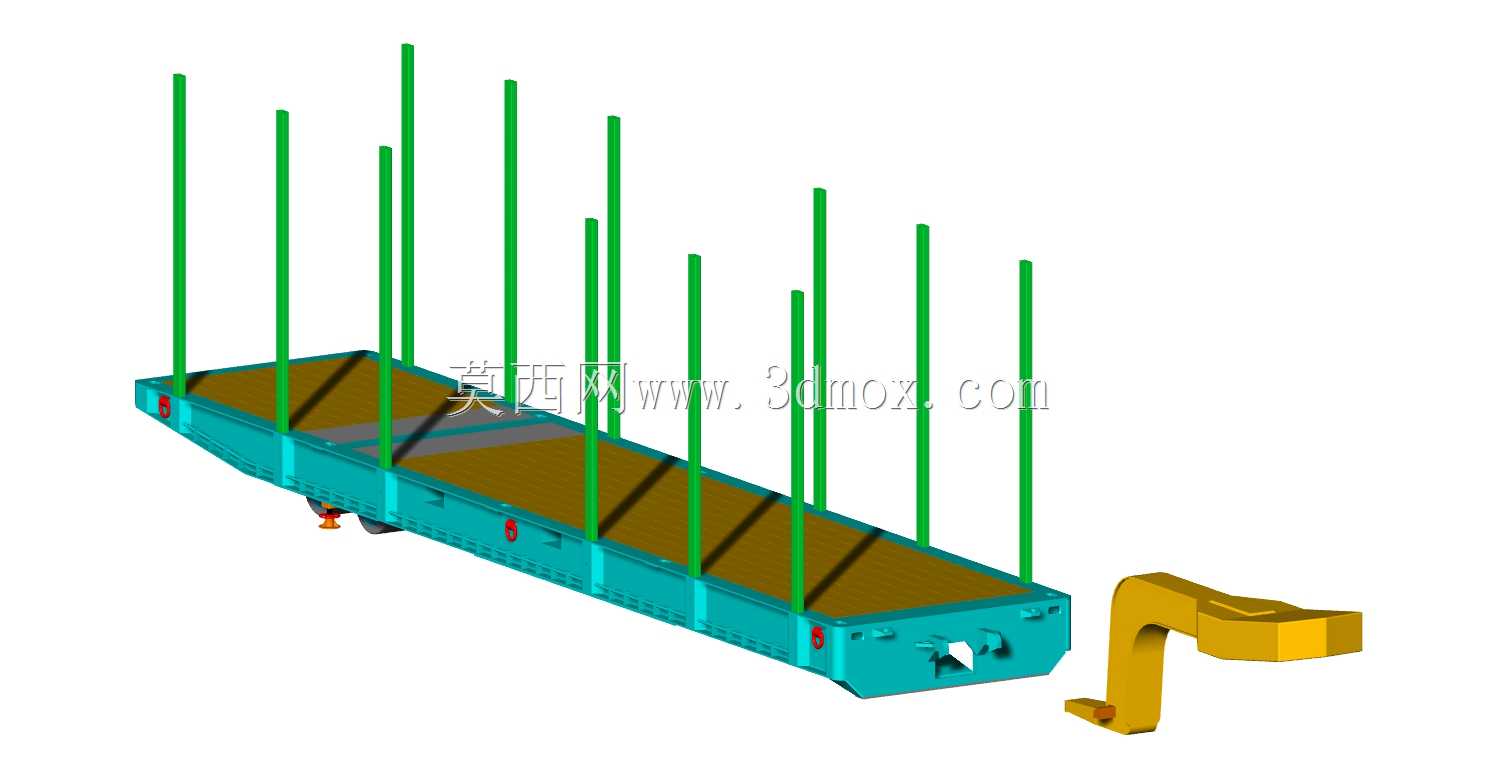

　　既能够对集装箱类规整货物起到侧向限位作用，也能在运输长杆件杂货时防止货物侧翻滚落，挡桩根部与车架采用承插式配合，配合锁销结构实现快速固定，日常维护更换无需动火作业，适配港口快节奏的作业需求。车架前端设置的牵引连接结构为鹅颈式牵引架，采用高强度铸钢件与车架主梁焊接连接，牵引销位置符合港口通用牵引车的连接尺寸标准，可适配码头现有绝大多数拖头的牵引接口，无需额外改装牵引连接装置；车架底部的行走机构采用多轴小直径轮组布局，通过降低轮组高度来压低整车承载面的离地高度，一方面可以降低整车重心，提升百吨重载状态下的行驶稳定性，另一方面也能适配滚装船舶的跳板坡度，避免承载面与跳板端部发生剐蹭，轮组配置的制动系统可与牵引车的气路制动系统联动，在滚装码头的作业场景里，这类大吨位平板拖车是衔接岸线与滚装船舶、PCTC船舶的核心地面转运载具，日常承担静态货物的水平转运任务，适配40英尺规格的标准集装箱及同尺寸规格的件杂货承载需求，额定承载能力覆盖百吨级重载工况，是港口滚装作业线里不可替代的平面运输单元。从结构设计逻辑来看，整车采用低平板承载面布局，主承载框架为箱型梁焊接结构，沿车架纵向布置多道贯通式主纵梁，横向间隔设置横梁形成网格状承载基体，承载面铺设防滑耐磨的铺装层，避免货物在转运过程中出现滑移偏移；车架两侧均匀设置多根立式挡桩，也就是模型中呈现的绿色长杆结构，这类挡桩采用快装式连接结构，可根据承载货物的轮廓尺寸选择安装位置或者快速拆卸，

　　在坡道停靠、船舶舱内作业时提供足够的制动力，防止溜车风险。从安装边界与尺寸适配角度，整车长度完全匹配40英尺标准集装箱的角件间距，车架上预设的集装箱锁扣位置与标准集装箱角件位置完全对应，锁扣采用旋锁式结构，与集装箱角件配合后可实现无间隙锁固，转运过程中无需额外绑扎即可满足码头内低速转运的安全要求；车架宽度符合港口场内运输道路的通行限宽要求，整车转弯半径经过优化，可在滚装船的舱内通道、码头堆场的狭窄通道内完成转向操作，不会与舱壁、堆场垛位发生干涉。不同于公路运输的半挂车，这类码头专用拖车不需要考虑长距离公路行驶的悬挂舒适性要求，行走机构的悬挂采用刚性承载结构，优先保障重载状态下的结构强度与抗冲击能力，能够承受码头作业中频繁的急启急停、

　　跳板冲击等交变载荷，车架关键受力部位均做了加强处理，牵引架与主梁连接位置、轮组安装位置、挡桩安装座位置都额外设置了加强筋板，避免长期重载作业出现焊缝开裂、结构变形等问题。在实际作业流程中，这类拖车可直接停靠在堆场货位旁，由正面吊将集装箱或者件杂货吊装到承载面上，确认挡桩或者锁扣固定到位后，由码头牵引车拖带通过滚装跳板进入船舶舱内，到达指定舱位后再完成卸货作业，整个转运过程不需要二次倒运，能够大幅提升滚装作业的装卸效率，尤其适配PCTC船舶内静态货物的转运需求——这类船舶内部通道固定、层高有限，低平板的拖车结构刚好能够满足舱内的通行高度要求，百吨级的承载能力可以一次性转运多件重型货物，减少舱内的转运车次，压缩船舶在港停靠的作业时间。

　　设计过程中需要重点考虑的是载荷的均匀分布，主纵梁的截面尺寸需要根据百吨载荷的均布载荷工况做有限元校核，确保最大弯矩位置的应力值低于材料的许用应力，同时要预留足够的安全系数，应对港口作业中可能出现的偏载、冲击载荷等极端工况；车架两侧的挡桩安装座需要根据挡桩的侧向受力做强化设计，当车辆转弯时货物产生的侧向力会全部作用在挡桩上，安装座的焊缝强度、插销的剪切强度都需要满足最恶劣工况下的受力要求，避免挡桩断裂导致货物坠落。另外车架端部设置的支腿结构，在拖车与牵引车脱离时可以支撑前端载荷，保持车架水平，方便后续牵引车对接，也避免停放过程中车架前倾引发安全隐患；整车的涂装采用港口设备专用的防腐涂层，能够耐受海边高盐雾环境的腐蚀，延长设备的户外使用寿命，外露的连接销、锁扣等部件都采用不锈钢材质或者做镀锌防腐处理，减少日常维护的工作量。
