200T级泊位系缆桩肾型结构设计

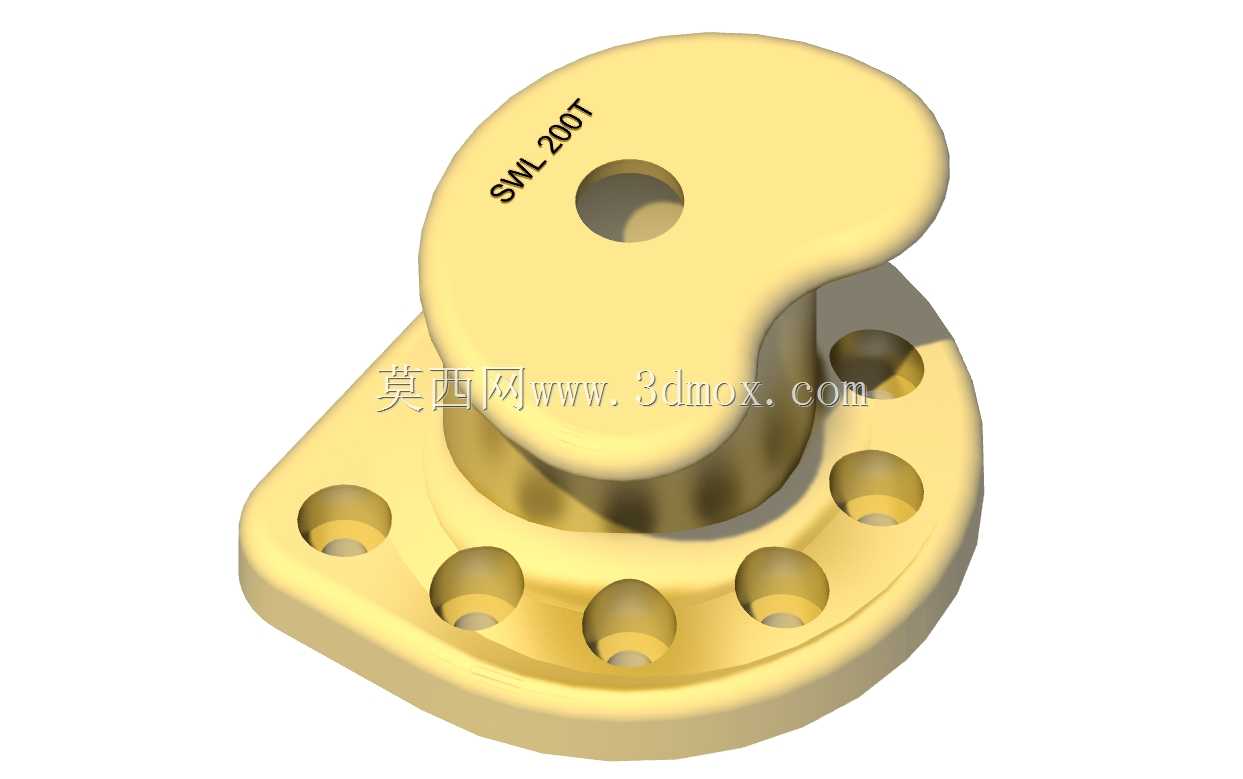

　　在港口码头的系泊作业场景里，系缆桩是承担船舶缆绳固定载荷的核心受力构件，这款肾型结构的200T额定载荷系缆桩，针对大吨位泊位的高频系泊需求做了针对性的结构优化，区别于常规单柱、双柱系缆桩的形态，肾型的桩头轮廓能更好适配多方向缆绳的牵拉角度，避免缆绳在桩体上出现锐角弯折，减少缆绳外层尼龙或钢丝结构的磨损，延长系泊缆绳的实际使用寿命。从实际使用场景来看，这类系缆桩主要部署在万吨级散货泊位、集装箱泊位的码头前沿，需要承受船舶靠泊后受风浪、水流、潮汐变化产生的持续牵拉载荷，额定工作载荷200T的设计指标，能够覆盖常规5万吨级以下船舶的系泊固定需求，桩体底部采用带安装孔的法兰式基座，法兰盘上均匀分布的8个安装孔，

　　匹配码头施工时预埋的地脚螺栓位置，安装时可以通过调整垫片组找平桩体垂直度，保证桩体受力方向与设计基准一致，避免出现偏载导致的螺栓断裂或基座混凝土开裂问题。设计过程中首先对桩头的肾型轮廓做了受力仿真，常规圆形桩头在缆绳牵拉角度偏离桩体中心轴线超过15度时，缆绳与桩头的接触应力会出现局部陡增，而肾型轮廓的曲线过渡，能让缆绳在30度偏角范围内依然保持面接触状态，接触应力分布更均匀，不会出现局部应力集中割伤缆绳的情况。桩头中心的通孔并非减重设计，而是用于穿装防脱销，在极端大风天气下，缆绳张力骤增时可以插入防脱销避免缆绳从桩头滑脱，提升极端工况下的系泊安全性。基座部分的法兰盘做了加厚处理，法兰与桩柱衔接的位置做了大圆角过渡，避免焊接应力集中，

　　实际建模时这个圆角的半径经过反复调整，既要保证应力分散效果，也要避免圆角过大占用码头面的操作空间，影响码头作业人员的通行。桩体的整体高度参考了码头面的最高潮位与系缆点的高度差设计，保证最低潮位时缆绳不会摩擦码头前沿的护舷构件，最高潮位时缆绳也不会从桩头上方脱出。从安装边界来看，法兰盘的外轮廓尺寸适配常规码头的系缆桩基础预留坑尺寸，安装孔的孔距符合港口设施的通用安装规范，不需要对现有码头基础做额外改造就能直接替换老旧系缆桩，降低码头设施升级的改造成本。实际作业中，船员带缆时可以将缆绳套在肾型桩头的任意位置，多根缆绳同时系泊时，肾型的轮廓能自然分隔不同方向的缆绳，避免缆绳之间相互缠绕，解缆时也能快速摘缆，提升靠离泊的作业效率。

　　建模过程中对桩体的所有棱边都做了倒钝处理，避免尖锐棱边划伤作业人员或者割损缆绳，桩体表面的圆弧过渡全部采用G2连续曲面，保证后续铸造或者机加工时的工艺可行性，不会出现曲面突变导致的铸造缺陷或者加工应力残留。针对港口高盐雾的使用环境，结构设计时预留了足够的腐蚀余量，桩体的壁厚比常规内河系缆桩增加20%，能够抵御沿海港口盐雾、海水飞溅带来的长期腐蚀，延长设施的维护周期。桩头表面标注的SWL 200T标识采用凹陷式设计，后续喷涂警示漆后标识不会因为长期缆绳摩擦而脱落，方便现场运维人员快速识别桩体的额定载荷，避免超载荷使用带来的安全隐患。在受力传递路径上，缆绳的牵拉载荷通过桩头传递到中部的桩柱，再通过桩柱与法兰的连接焊缝分散到整个法兰盘，最终通过地脚螺栓传递到码头的混凝土基础，整个传力路径没有突变截面，每一处衔接位置都做了应力释放的结构处理，避免长期交变载荷下出现结构疲劳裂纹。
