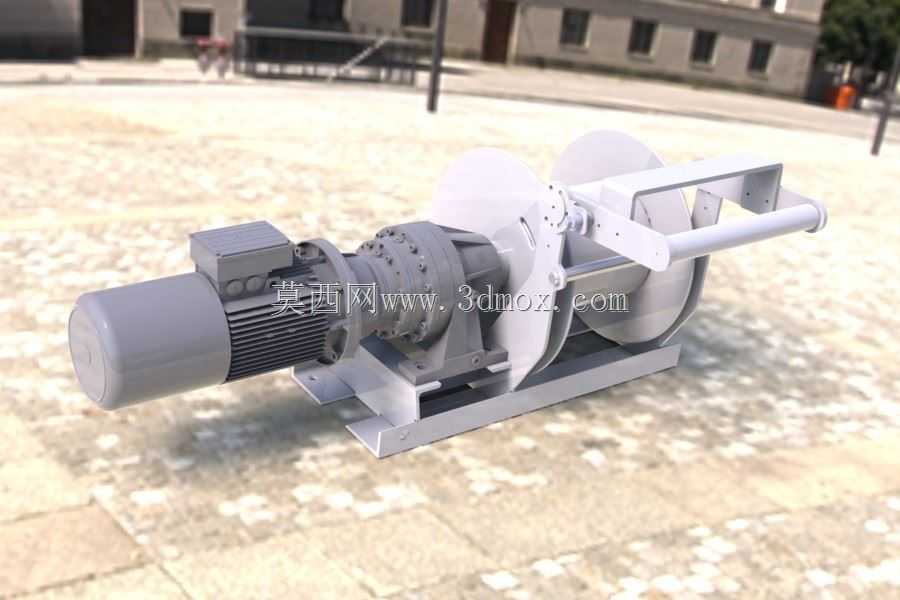

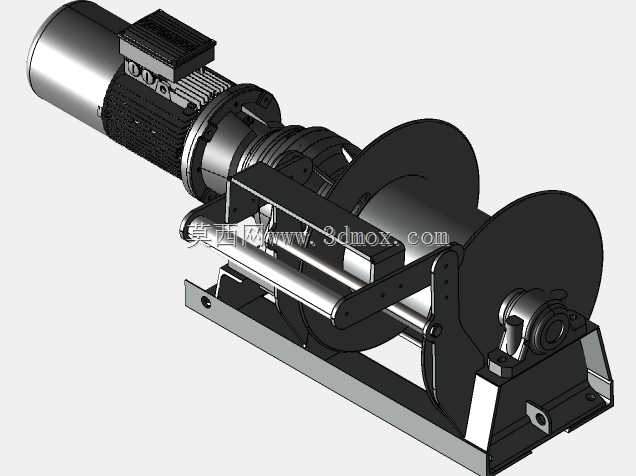

11千瓦35千牛工业级绳索牵引绞车结构

这款绳索绞车主要面向重载牵引作业场景设计，可广泛应用于矿山巷道辅助运输、船舶码头系泊牵引、工程施工重物拖拽、林业集材作业、重型设备移位安装等需要大拉力绳索收放的作业环节，能够在户外露天、潮湿多尘、狭小作业空间等多种复杂工况下稳定完成绳索的收卷与放绳作业，替代传统人工牵拉或小型牵引设备拉力不足的短板，大幅降低重载牵引作业的人力投入与安全风险。设备核心采用驱动电机直连行星减速机构的动力传递路径，动力输出端直接对接卷筒组件，省去了多余的中间传动环节，既减少了传动过程中的动力损耗，也压缩了设备整体的轴向安装尺寸，让设备结构更紧凑，便于在空间受限的作业点位完成固定安装。从结构设计来看，设备整体采用卧式安装布局，底部设置带安装孔的一体式焊接底座，安装时可通过螺栓直接将底座固定在混凝土基础或钢制安装平台上，底座的安装孔位预留了足够的调节余量，能够适配不同规格的固定螺栓，降低现场安装的对位难度。卷筒部分采用双挡边结构设计，可有效避免绳索在多层收卷过程中出现脱槽、乱绳的问题，卷筒侧边设置的排绳导向架能够在收放绳过程中引导绳索均匀排布在卷筒表面，延长绳索的使用寿命，减少绳索因排布不均产生的挤压磨损。设备的操作手柄设置在卷筒侧方的机架延伸段，操作人员站在设备侧方即可完成收放绳的操作控制，操作位与卷筒旋转区域保持了足够的安全距离，避免作业过程中衣物或工具被卷入旋转部件的风险。驱动端的电机与减速机构采用同轴连接设计，减速机构的壳体与机架采用刚性连接，能够承受大拉力输出时产生的反向扭矩，避免动力部件在重载作业时出现移位或连接松动。设备的整体外形充分考虑了运输与现场安装的便利性，所有外露部件均做了圆角过渡处理，避免安装搬运过程中出现磕碰划伤，机架部分采用型钢焊接成型，经过应力消除处理后能够长期承受重载作业产生的交变载荷，不会出现机架变形的问题。在安装边界方面，设备的轴向总长度控制在适配多数中小型作业平台的尺寸范围内，底座的安装孔间距符合常规工业牵引设备的安装尺寸规范，现场安装时无需对原有安装基础做大规模改造即可完成固定，设备的重心落在底座中心区域，固定后不会出现偏载倾斜的问题，能够在35千牛的额定拉力下长期稳定运行，满足连续重载牵引的作业需求。
