船用3千瓦20千牛起锚绞车结构设计

　　在船舶甲板机械的配置体系里，起锚绞车是锚泊系统的核心执行部件，直接关系到船舶停泊、移泊作业的可靠性与操作安全性，本次设计的3千瓦20千牛规格起锚绞车，主要适配内河小型作业船、沿海近岸小型交通艇的锚泊作业需求，同时也可兼顾甲板轻型重物的牵引移位作业。从实际作业场景出发，这类小吨位绞车通常安装在船舶首楼甲板的锚机基座上，作业时需要承受锚链收放过程中的动态载荷，包括锚爪破土时的瞬时拉力、风浪作用下锚链的张紧冲击，以及收锚过程中锚与锚链自重带来的持续负载，因此在结构设计阶段首先对载荷传递路径做了梳理，动力端采用3千瓦驱动单元匹配减速机构，将额定输出扭矩转化为卷筒端20千牛的额定牵引力，既满足小型船舶单锚重量的收放需求，也避免了功率冗余带来的设备体积过大、占用甲板空间过多的问题。

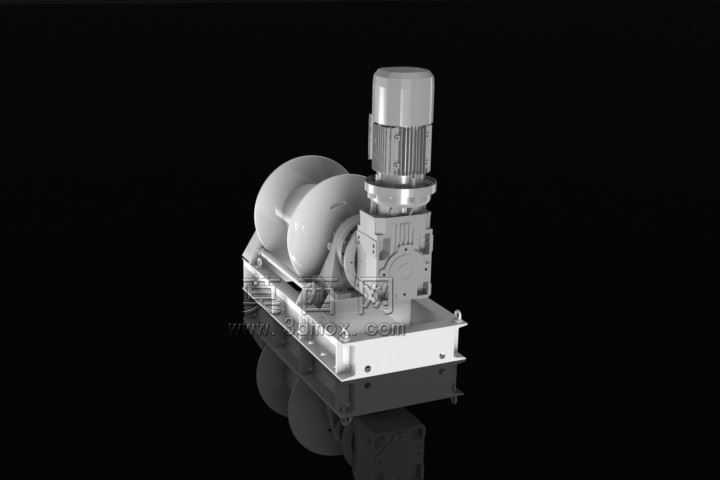

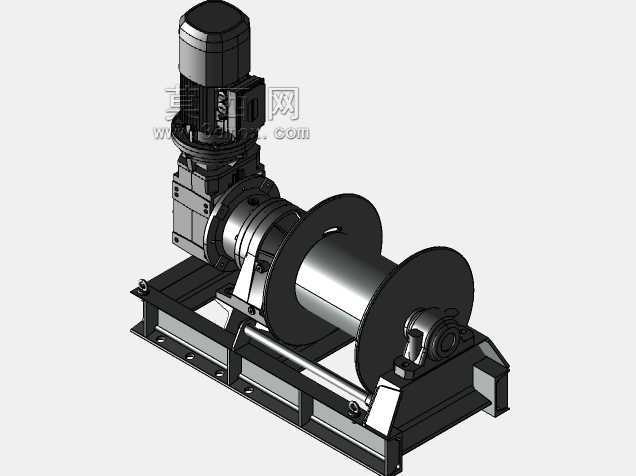

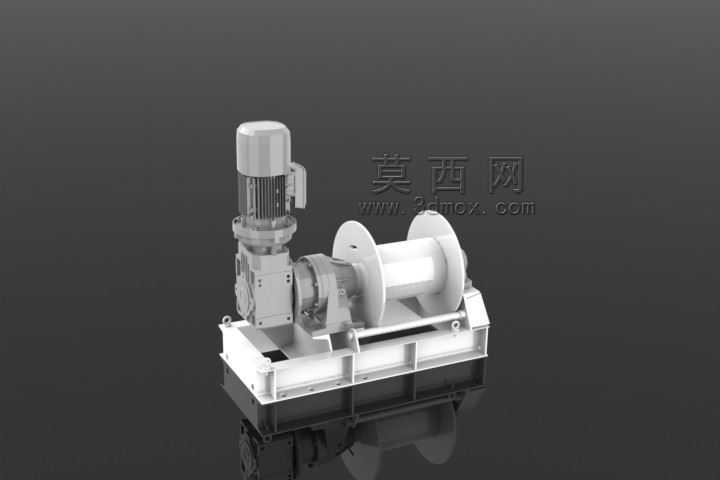

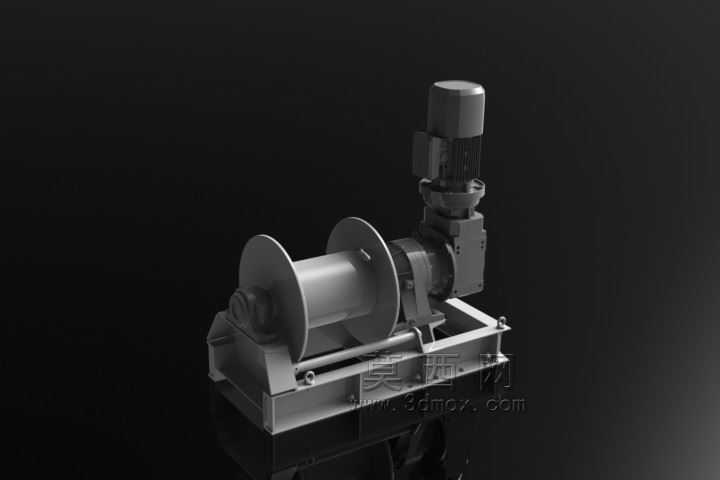

　　设计过程中优先考虑了甲板安装的边界限制，整体结构采用卧式布局，驱动单元、减速机构、卷筒、制动组件沿同一轴线排布，最大限度压缩设备的横向占用尺寸，基座安装孔位按照小型船舶通用锚机基座的开孔规范设计，可直接适配多数现有小型船舶的预留安装位，无需对甲板基座做大规模改造。卷筒部分的绳槽尺寸匹配常规小规格锚链与钢缆的直径，收放过程中可避免锚链乱绳、咬绳的问题，卷筒侧边的挡缘高度经过核算，在满层缠绕锚链的状态下也不会出现锚链脱出卷筒的情况。制动组件采用常闭结构设计，非作业状态下依靠弹簧力保持制动锁止，避免船舶停泊过程中锚链受外力拖动出现滑链丢锚的风险，操作时通过机械联动结构解除制动，配合驱动单元实现锚链的可控收放，即便在动力中断的应急场景下，也可通过手动操作机构实现制动释放与慢速收放，满足应急作业的安全要求。

　　从功能特性来看，该绞车除了核心的起锚作业功能外，也可配合甲板导向滑轮实现船侧轻型设备的牵引移位、缆绳绞紧等辅助作业，设备的外露部件均做了防盐雾腐蚀的表面处理，适配水上作业高湿度、高盐雾的使用环境，转动部位的密封结构可阻挡甲板溅水、灰尘进入传动腔，延长传动部件的维护周期。设计时也充分考虑了日常维护的便捷性，减速机构的注油口、制动组件的调节间隙位置都预留了足够的操作空间，维护人员在甲板上无需拆解设备主体即可完成常规的润滑、间隙调整作业。在结构强度校核阶段，对卷筒主轴、基座连接耳板、齿轮传动副等受力部件都做了额定载荷1.5倍的强度验算，确保在瞬时冲击载荷下不会出现结构变形、断裂的问题，传动齿轮采用硬齿面设计，在持续作业工况下可保持稳定的传动效率，减少长期使用后的磨损量。

　　实际安装时需要注意，设备基座与甲板结构之间要加装减震垫，减少收放锚作业时的振动传递到船体结构，卷筒的出绳方向要与锚链筒的导向角度匹配，避免锚链收放过程中出现额外的侧向摩擦，长期使用中需要定期检查制动片的磨损量，当磨损量超过设计阈值时及时更换，保证制动可靠性。不同于大吨位海船的重型锚机，这类小规格绞车更侧重结构紧凑性、操作简便性与环境适应性，不需要复杂的控制系统即可完成全部作业操作，对于小型船舶的操作人员来说上手门槛更低，日常维护的成本也更低，能够很好匹配近岸小型船舶的作业使用需求。
