柴油驱动增压泵站成套设备结构设计

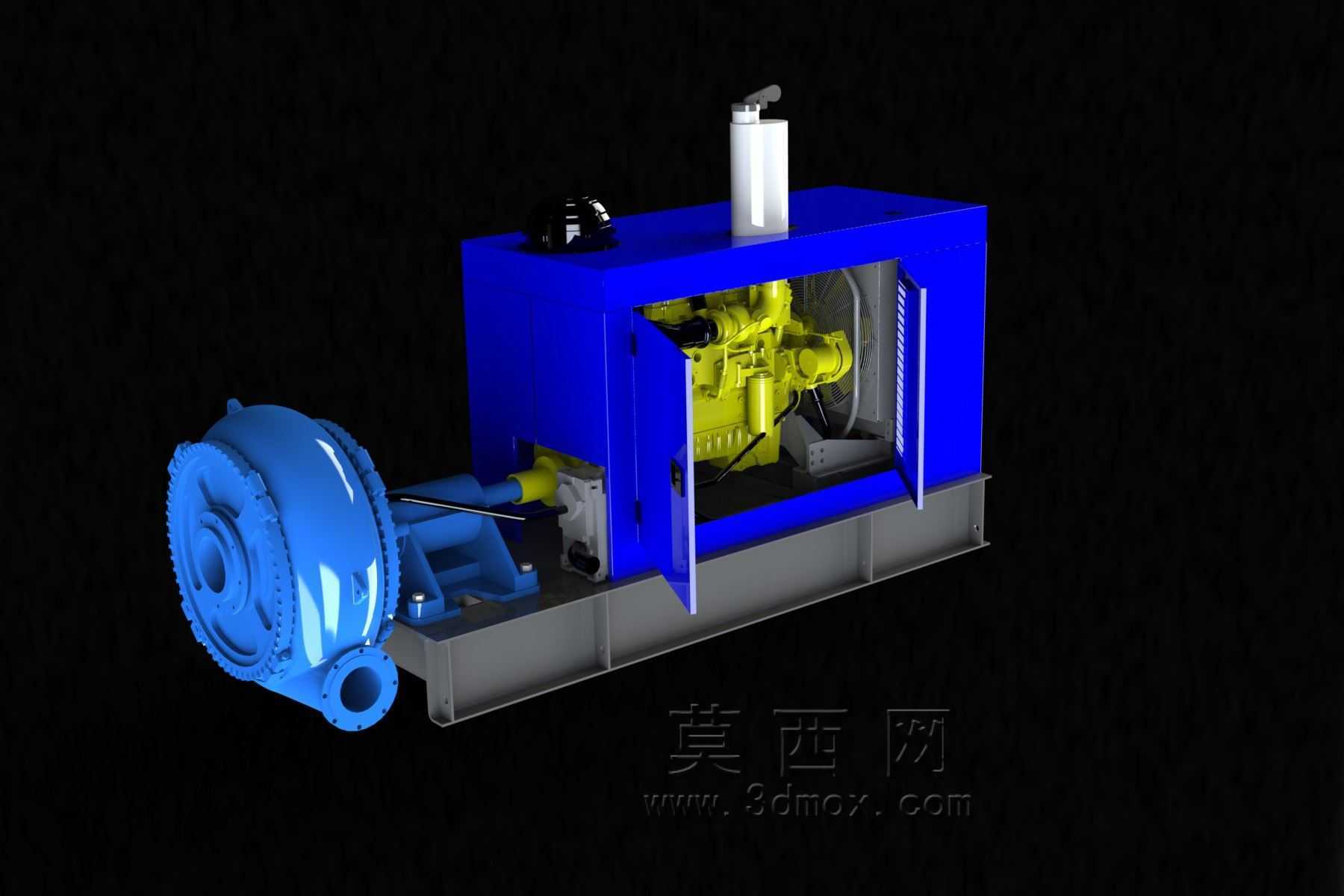

　　在油田注水、矿山排水、长距离管线增压、应急抢险输水这类无稳定电网覆盖、需要大流量高扬程流体输送的场景里，柴油驱动的升压泵站是核心作业单元，这套三维结构完整还原了10/8规格升压站的整机布局，从动力端到流体端的连接逻辑、安装边界都做了1:1的结构复刻，能直接给同类型泵站的选型、改型、现场布局设计提供参考。先看整机的布局逻辑，整套设备采用撬装式集成设计，所有部件都固定在统一的焊接钢结构底架上，底架采用型钢焊接成型，预留了叉车孔位与吊耳，不需要额外做混凝土基础就能完成现场部署，转场时可以整体吊装运输，适配野外作业频繁转场的需求。动力端采用封闭式静音罩结构，柴油主机与散热系统、排气系统、燃油过滤单元都集成在罩壳内部，罩壳做了双侧开门设计，

　　日常维护时可以直接打开侧门接触到滤芯、喷油嘴、管路接头这些易损件位置，不需要整体拆卸罩壳；排气系统的消音器竖直伸出罩壳顶部，避免排气直吹周边管线或者操作人员，进气空滤布置在罩壳内侧顶部位置，减少野外作业时粉尘进入气缸的概率。动力输出端通过联轴器与离心泵体直连，联轴器位置做了安全防护壳覆盖，避免运转时异物卷入或者人员误触，连接位置的同轴度在建模时就做了公差匹配，预留了调整垫片的安装空间，现场安装时可以通过增减垫片调整动力轴与泵轴的对中精度，降低运转时的振动与轴承磨损。流体端的离心泵采用蜗壳式结构，进出口法兰的尺寸匹配8寸入口、10寸出口的通径规格，泵体的轴承座与密封腔位置做了独立的结构设计，机械密封的安装位置预留了拆装空间，

　　不需要拆卸泵体与管路就能完成密封件的更换；泵壳采用耐磨合金材质的结构设计，过流部件的壁厚做了加厚处理，适配输送含少量固体颗粒的介质，比如矿山尾矿排水、油田含砂采出液输送这类工况，减少过流部件的磨损速率。整机的安装边界需要重点关注，底架的长宽尺寸根据动力单元与泵体的总长确定，设备运行时的检修空间需要在罩壳开门侧预留至少1.2米的操作距离，泵体进出口端要预留法兰拆装与管线连接的操作空间，顶部消音器位置要预留至少0.8米的排气散热空间，避免上方有遮挡物影响排气顺畅度。设计时还考虑了整机的配重平衡，动力端的柴油机组重量与泵体重量在底架上的分布做了重心匹配，吊装时底架的四个吊耳受力均匀，不会出现倾斜侧翻的风险；底架底部预留了减震器的安装位置，

　　可以根据现场工况选择安装橡胶减震器或者弹簧减震器，降低设备运转时的振动传递到地面或者外接管线。在油路与冷却管路的布局上，燃油箱集成在底架的空余位置，输油管路沿着底架内侧布置，避免被落物砸损，冷却系统的散热器布置在罩壳的迎风侧，设备运转时风扇产生的气流直接带走散热器热量，不需要额外加装冷却辅件；罩壳内部还预留了蓄电池的安装位，启动线路做了穿管保护，避免线路长期受油污侵蚀出现老化破损。这类撬装升压站的核心优势就是部署灵活，不需要外接高压电源，只要加注燃油就能快速启动作业，在偏远区域的管线增压、汛期应急排水、油田区块的临时注水作业里，相比电机驱动的泵站适应性更强，这套三维模型把各个部件的装配关系、干涉检查都做了完整验证，比如罩壳关门时不会和泵体的连接管路产生干涉，侧门打开时不会被周边的部件遮挡，日常维护的操作空间都做了预留，不管是做新设备的结构设计，还是现有泵站的改造升级，都可以直接参考这套结构的布局逻辑，减少设计阶段的干涉排查工作量，缩短项目的设计周期。另外在泵组的密封设计上，模型里还原了机械密封的冲洗管路结构，从泵出口引出少量高压流体注入密封腔，既能冲洗密封面的杂质，又能起到冷却润滑的作用，延长机械密封的使用寿命，适合长时间连续运转的工况。底架的焊接结构也做了细节还原，所有承重位置都加了加强筋，避免长期吊装或者运转时出现底架变形，影响动力轴与泵轴的对中精度。
