船舶码头用绳索卷角导向装置结构

　　在船舶系泊作业场景中，绳索卷角是承担缆绳导向、受力换向的核心配套构件，主要布置在船舶甲板边缘、码头系缆桩周边区域，解决缆绳从起锚机引出后转向至系缆点过程中的摩擦磨损、受力偏载问题，避免缆绳与船体结构、码头硬棱直接接触产生割伤、断丝隐患，尤其在中小型作业船舶、内河货运码头的系泊工况下，这类构件的使用频次极高，单船通常会配置十余件对应不同缆绳走向的卷角单元，覆盖全船系泊点位的导向需求。

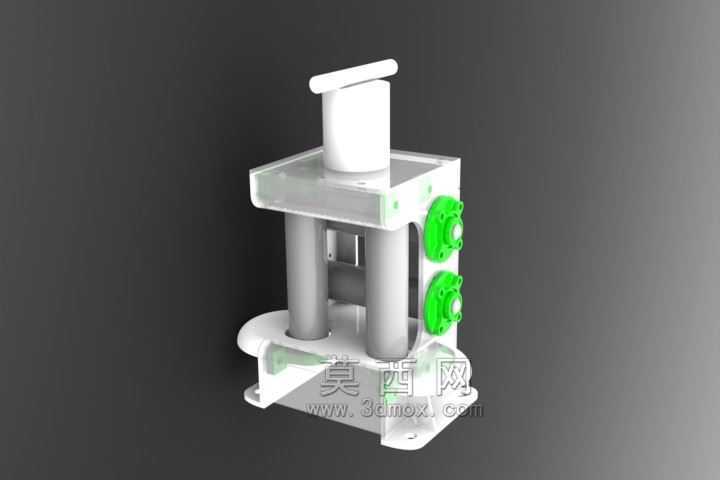

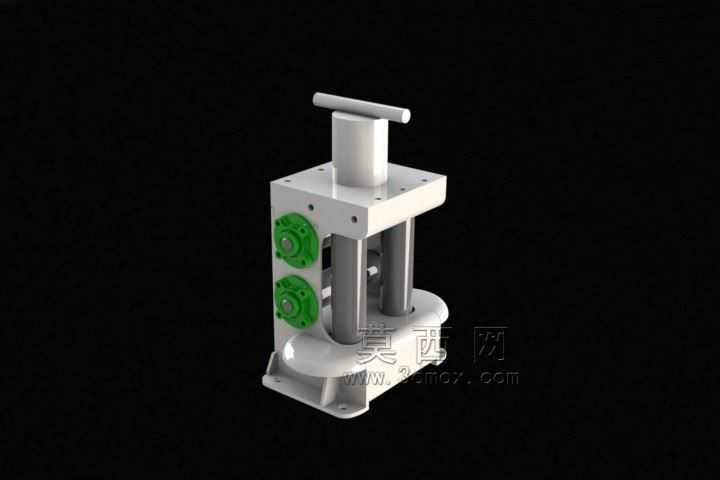

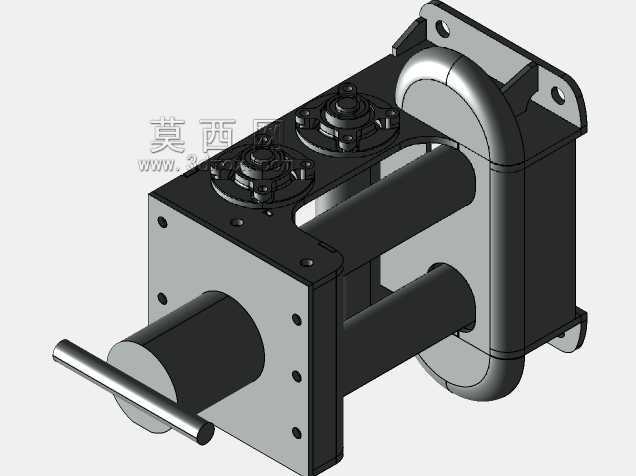

　　从功能实现逻辑来看，该装置采用双立式导辊配合顶部压持的结构形式，两根平行布置的立式导辊作为缆绳的主要承载接触面，缆绳从两辊之间的间隙穿过时，可沿辊身周向自由滑动，将传统硬接触的滑动摩擦转化为辊子转动的滚动摩擦，大幅降低缆绳收放过程中的阻力，同时减少缆绳外层编织结构的磨损量；顶部设置的T型操作压杆配合下方的压持座，可在缆绳穿入后调整压持间隙，避免缆绳在受大拉力时从两辊间隙中弹出，同时可适配不同直径规格的缆绳使用，无需针对单一直径缆绳定制专属导槽。两侧的绿色端盖内部集成了导辊的转动支撑结构，采用密封式轴承安装位，可阻挡码头区域的盐雾、水汽、灰尘进入轴承配合面，延长转动部件的维护周期，适配户外露天的长期作业环境。

　　设计过程中优先考虑了安装适配性与受力承载需求，底部采用带安装孔的法兰式底座，可直接通过螺栓固定在船体甲板的预埋加强板或者码头的混凝土预埋钢板上，底座与立式导柱之间设置了三角加强筋结构，可承受缆绳张紧时产生的横向倾覆力矩，避免长期受拉后底座焊缝开裂、固定螺栓变形。整体框架采用钢板焊接后整体镀锌的表面处理工艺，镀锌层厚度满足户外海洋性气候下的防腐蚀要求，无需额外涂刷防锈漆即可在高湿度、高盐雾的码头环境中长期使用，镀锌后的构件表面光滑无毛刺，不会对缆绳表面造成额外划伤。

　　从安装边界尺寸来看，装置整体高度控制在常规系缆作业的操作高度范围内，不会占用过多甲板通行空间，两导辊之间的间隙按照常用船用缆绳的直径范围设置，可覆盖多数中小型船舶的系泊缆绳使用需求，顶部压杆的操作高度符合人体工程学要求，作业人员无需借助额外工具即可手动调整压持状态，完成缆绳的穿入、取出操作。构件的整体重量控制在单人可搬运的范围内，安装时无需借助大型起重设备，两名作业人员即可完成定位、螺栓紧固的全流程安装作业，后期维护时仅需定期向两侧轴承位加注润滑脂，检查固定螺栓的预紧力即可，日常维护成本极低。

　　在结构细节处理上，所有与缆绳接触的边缘位置都做了圆角倒钝处理，导辊的外圆表面做了抛光处理，不存在尖锐棱角、焊渣凸起等容易割伤缆绳的缺陷；框架上的安装孔采用长圆孔设计，可在安装时适配底座预埋位置的少量偏差，降低现场安装的对位难度。顶部的压杆采用防滑的圆柱结构，表面做了滚花处理，即使作业人员佩戴防滑手套也能可靠转动调整压持间隙，不会出现打滑脱手的情况。整个装置的结构没有复杂的异形曲面，所有板材、型材都采用常规标准规格，加工时仅需下料、焊接、钻孔、镀锌几道常规工序即可完成，加工成本低，适合批量生产制作，能够满足船舶批量建造、码头设施批量改造的配套需求。
