卡特彼勒7.1V5工业柴油动力装置

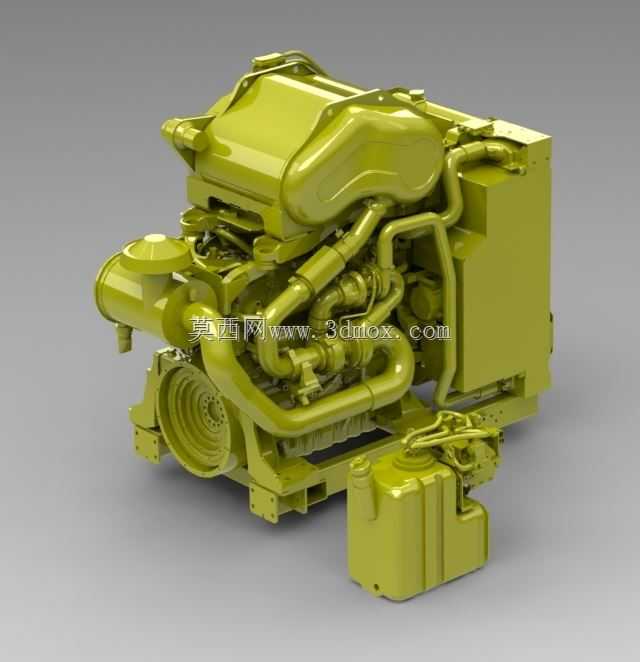

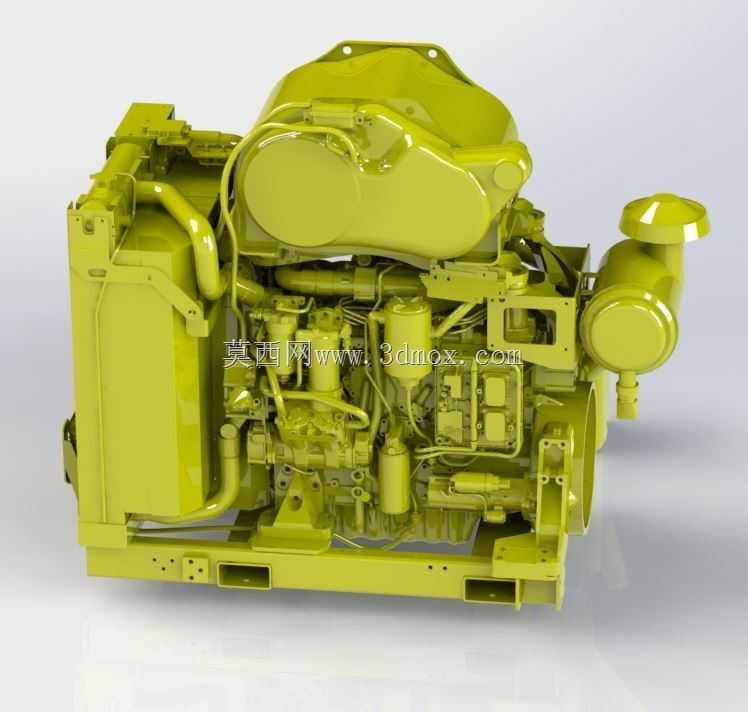

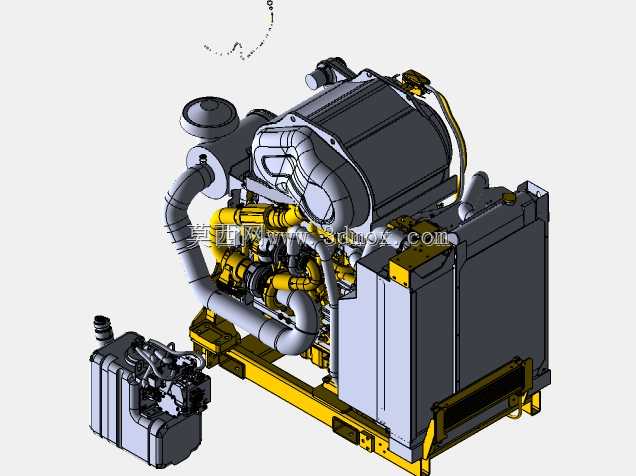

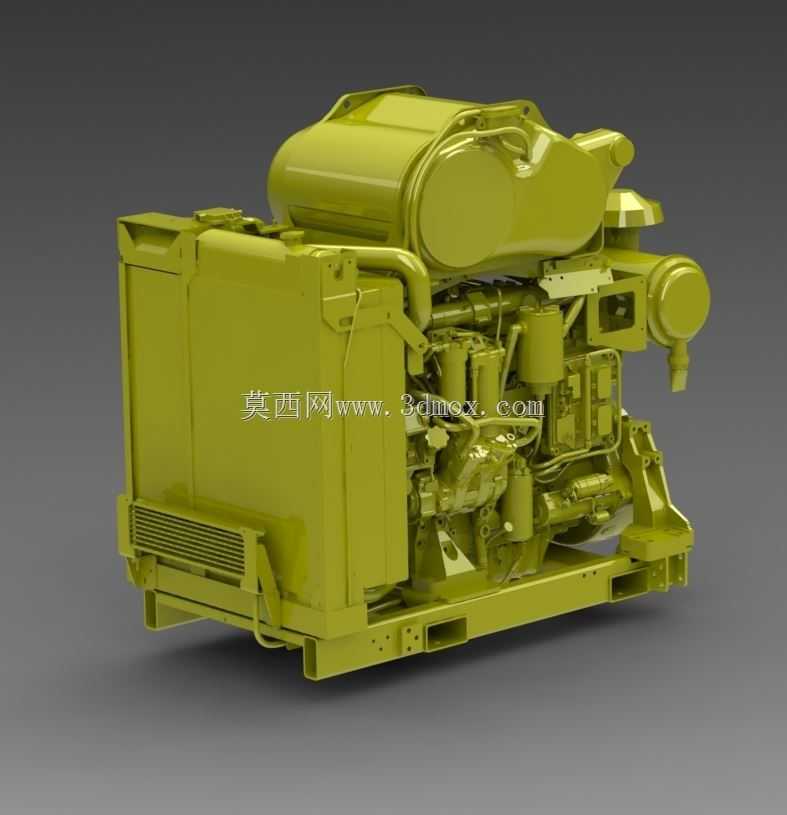

　　这款动力装置的三维结构完整还原了卡特彼勒7.1排量V5构型柴油机组的实机布局，在工程机械配套领域，这类动力单元常作为中型挖掘机、装载机、平地机等土方设备的核心动力源，也可适配固定式柴油发电机组、矿用辅助运输设备的动力输出需求，能够在高粉尘、连续高负载、温差跨度大的野外作业场景下维持稳定的动力输出。从结构设计逻辑来看，整个机组采用集成化布局思路，将进气滤清单元、涡轮增压管路、中冷系统、燃油供给组件、膨胀水箱以及后处理模块整合在主机架的安装边界内，避免了零散部件外凸带来的安装干涉问题，整机的安装固定点全部集中在底部一体式焊接机架上，机架预留的安装孔位匹配多数工程机械设备的动力舱安装基准，不需要额外制作转接支架即可完成对位安装。

　　走管布局上，所有的增压进气管道、燃油管路、冷却回路都沿着缸体外侧的预留走管槽排布，管路弯折半径全部符合流体阻力设计要求，既减少了管路长度带来的压损，也给后期维护预留了足够的操作空间，日常保养时不需要拆解周边大部件即可完成滤芯更换、管路紧固等操作。从外形尺寸边界来看，整个动力单元的长宽高尺寸适配20吨级工程机械的标准动力舱空间，左侧突出的进气滤清组件距离主机架侧面的距离控制在常规动力舱的预留间隙范围内，顶部的中冷器与进气歧管上盖的高度不会超出动力舱上盖板的安装高度，右侧布置的后处理模块与启动电机的位置也避开了设备液压泵、分动箱的安装区域，整机重心落在底部机架的中心区域，安装后不会出现偏载问题。功能设计上，

　　这款V5构型的柴油机采用了每缸四气门的配气结构，涡轮增压与中冷的组合能够在低转速区间就输出足够的扭矩，匹配工程机械作业时频繁的负载波动需求，外置的膨胀水箱与独立的燃油粗滤、细滤组件能够适应劣质燃油与高温作业环境下的冷却需求，减少高温开锅、燃油堵塞等常见故障的发生概率。建模过程中完整还原了所有外接接口的位置与尺寸，包括飞轮壳端的动力输出法兰尺寸、安装孔位分布，进排气接口的连接口径，冷却管路的接头规格，燃油进出油口的位置与螺纹参数，电气接线端的布置位置，这些细节能够直接用于设备动力舱的布局校核，在新设备研发阶段，可以直接导入这个模型完成动力舱的管路走向设计、周边部件的间隙校核，避免实机装配时出现部件干涉、管路弯折角度不合理等问题。

　　对于设备改装场景，这个模型也能够用于旧设备动力升级的安装匹配，核对新老机组的安装点位置、外接接口差异，提前制作对应的转接件，减少改装现场的配做工作量。整个机组的外部覆盖件都做了等比例还原，包括隔热罩的安装位置、线束的固定卡扣位置、油底壳的放油口位置，这些细节能够帮助维修人员提前熟悉机组的结构布局，在拆解维修前预判操作空间，制定合理的维修工序，避免盲目拆解造成的部件损坏。
