M5规格钢丝绳紧固夹结构设计

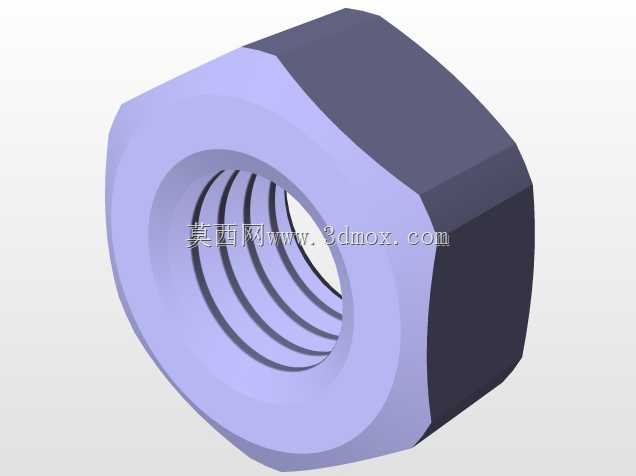

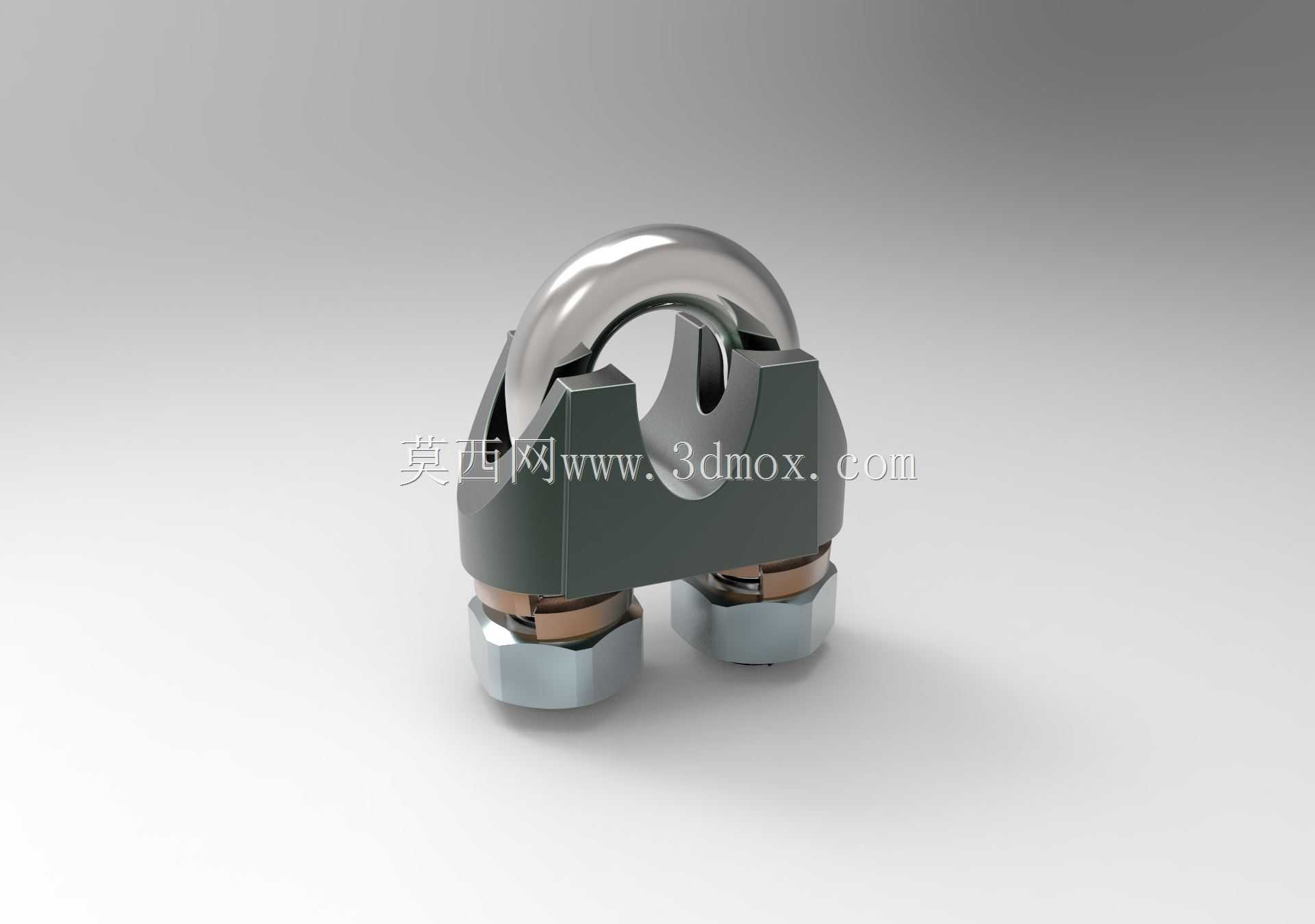

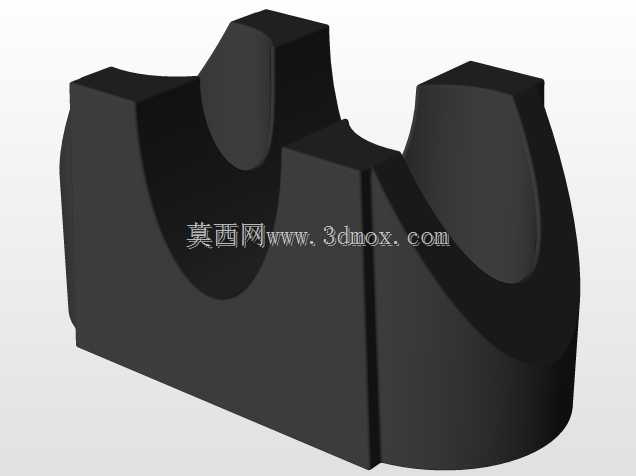

这款M5规格绳夹是起重吊装、索道架设、船舶系固、户外缆索搭建场景中常用的钢丝绳锁紧连接件，主要作用是将钢丝绳的末端形成固定绳环，或是实现两根同规格钢丝绳的并排紧固连接，避免钢丝绳受拉时出现滑脱、散股问题，保障索具系统的受力可靠性。在实际工程应用中，这类绳夹常配合卸扣、吊环等索具配件使用，广泛覆盖小型设备吊装、户外遮阳棚拉索固定、船舶缆绳收尾、输电线路拉线紧固等轻载索具作业场景，是五金索具品类中应用频次极高的基础连接件。从功能特性来看，这款绳夹采用U型弯环配合夹座、双锁紧螺母的结构形式，U型弯环直接卡入钢丝绳的弯折段，夹座的内弧面与钢丝绳外轮廓贴合，通过拧紧两端的六角螺母，让夹座与U型环对夹持段的钢丝绳产生均匀的挤压力，让钢丝绳的钢丝之间、绳股之间产生足够的静摩擦力，抵消钢丝绳受拉时的滑移趋势。双螺母的设计可以在设备长期受振动、载荷波动的工况下起到防松作用，避免螺母回转松脱导致夹持力下降，相比单螺母结构的绳夹，抗振防松性能提升明显，更适合户外长期布设的索具场景。在设计思路上，这款绳夹针对M5直径的钢丝绳做了适配性的尺寸匹配，U型环的内圆弧度完全贴合5mm直径钢丝绳的外圆轮廓，避免夹持时出现局部应力集中损伤钢丝绳表层钢丝；夹座的两个穿柱间距经过精准计算，既保证夹持段有足够的接触长度来提供摩擦力，又不会因为间距过大导致夹持后钢丝绳出现过度弯折产生疲劳损伤。夹座与螺母接触的端面做了平整化处理，保证螺母拧紧时受力均匀，不会出现偏载导致的螺纹滑牙问题。从安装边界来看，这款绳夹适配公称直径5mm的圆股钢丝绳，安装时需要将U型环卡在钢丝绳的活段一侧，夹座贴合钢丝绳的主受力段，拧紧螺母时需要交替拧紧两端螺母，保证夹座平行下压，避免单侧受力导致夹座偏斜；单个绳夹的夹持安全载荷匹配M5钢丝绳的破断拉力做了冗余设计，当需要承受更高载荷时，可以按照规范间隔一定距离排布多个绳夹，进一步提升连接可靠性。整体结构没有多余的冗余设计，所有结构特征都服务于钢丝绳锁紧的核心功能，夹持稳固、装拆便捷，可重复使用，在轻载索具连接场景中具备极强的实用性。
