隐藏式钥匙链枪型锁具结构设计

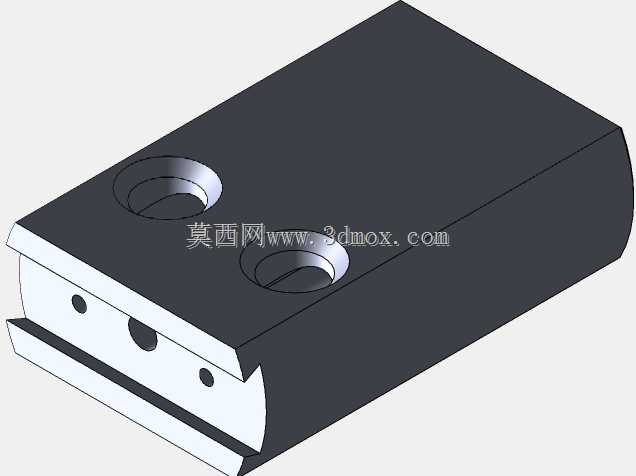

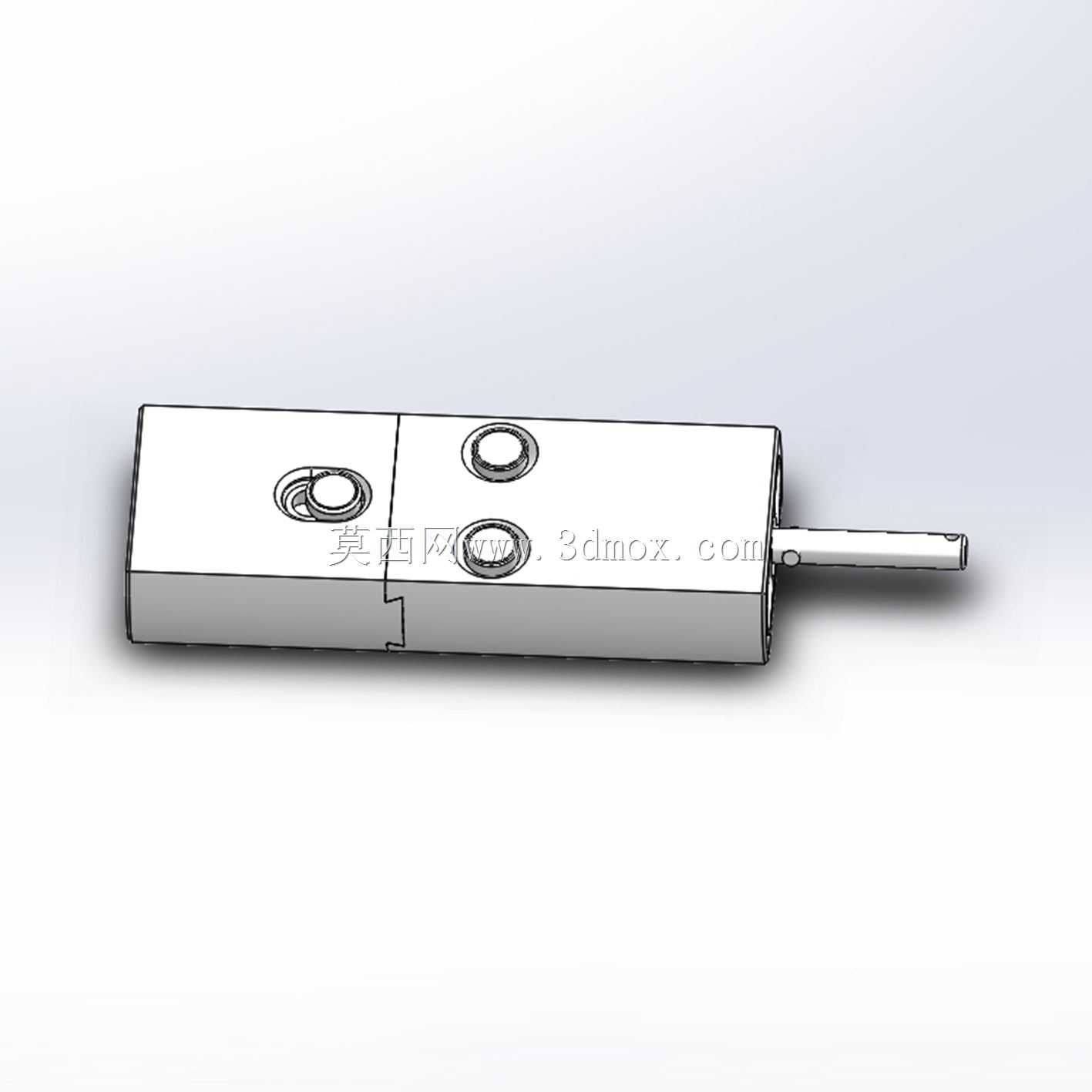

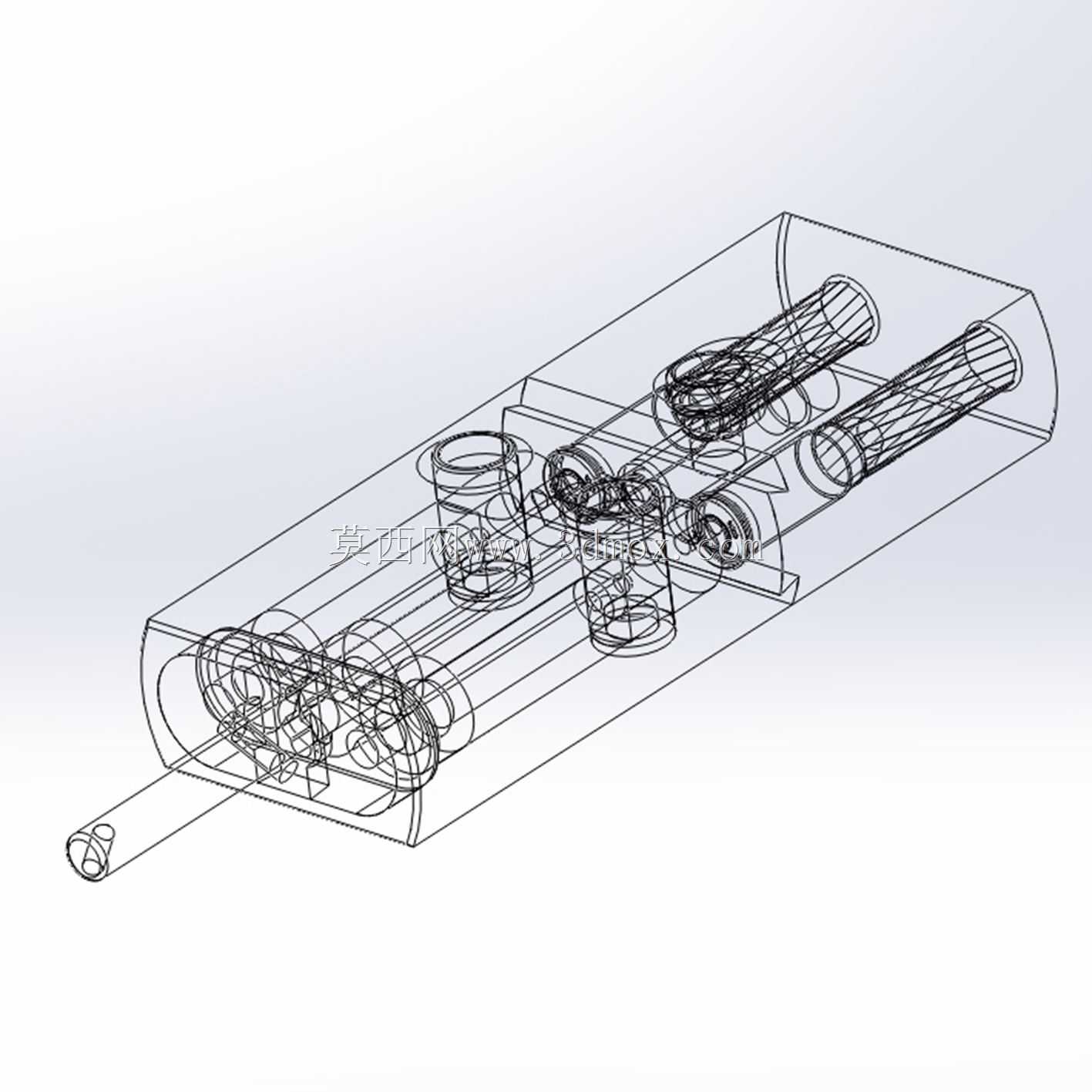

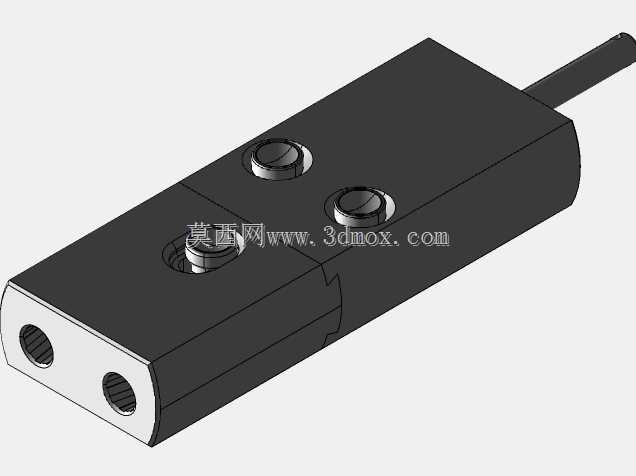

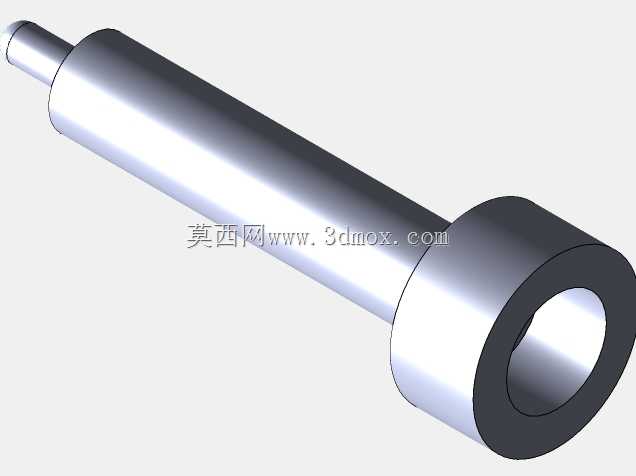

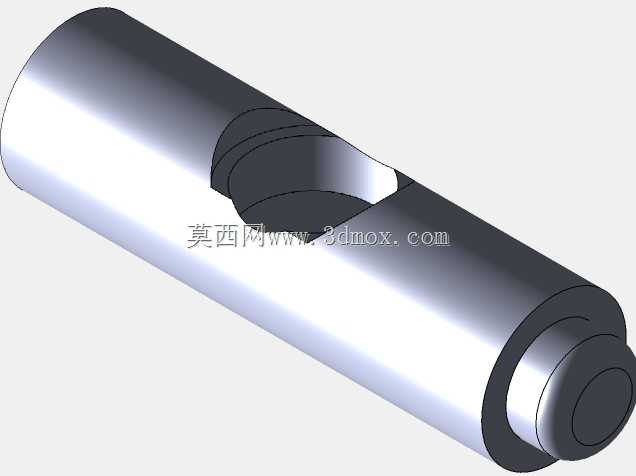

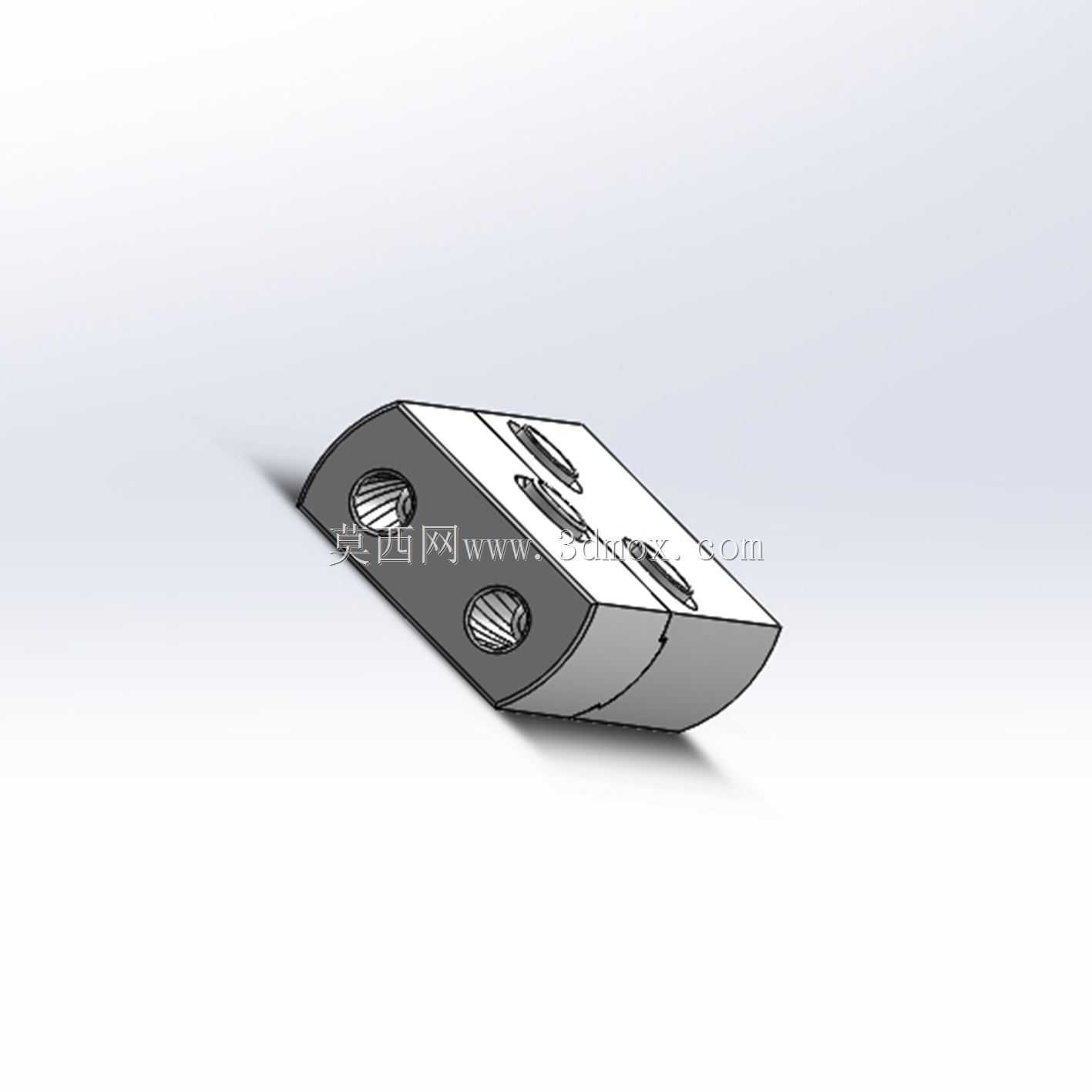

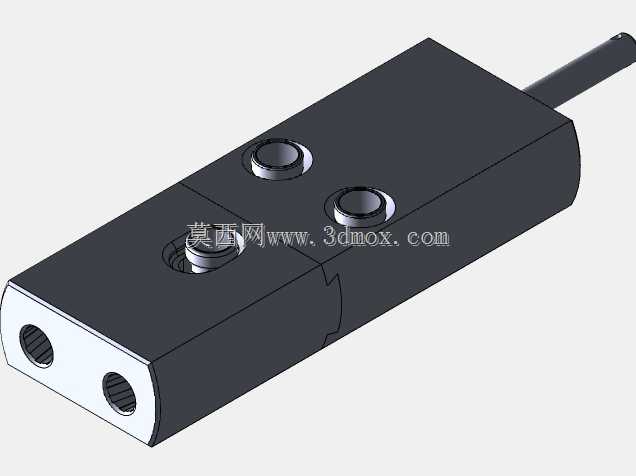

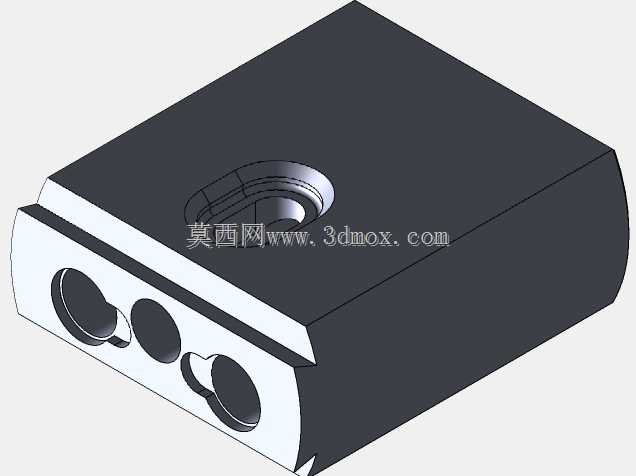

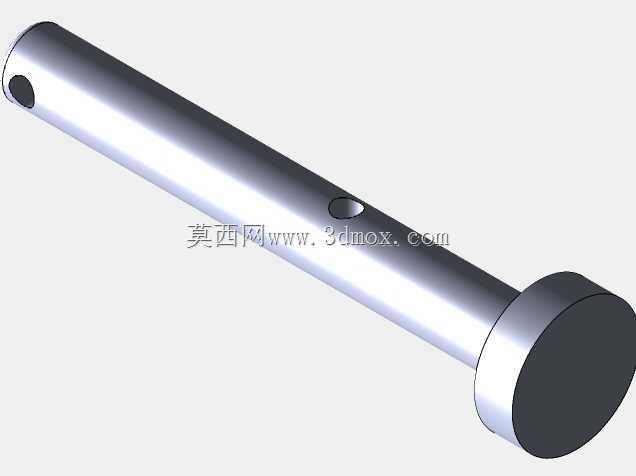

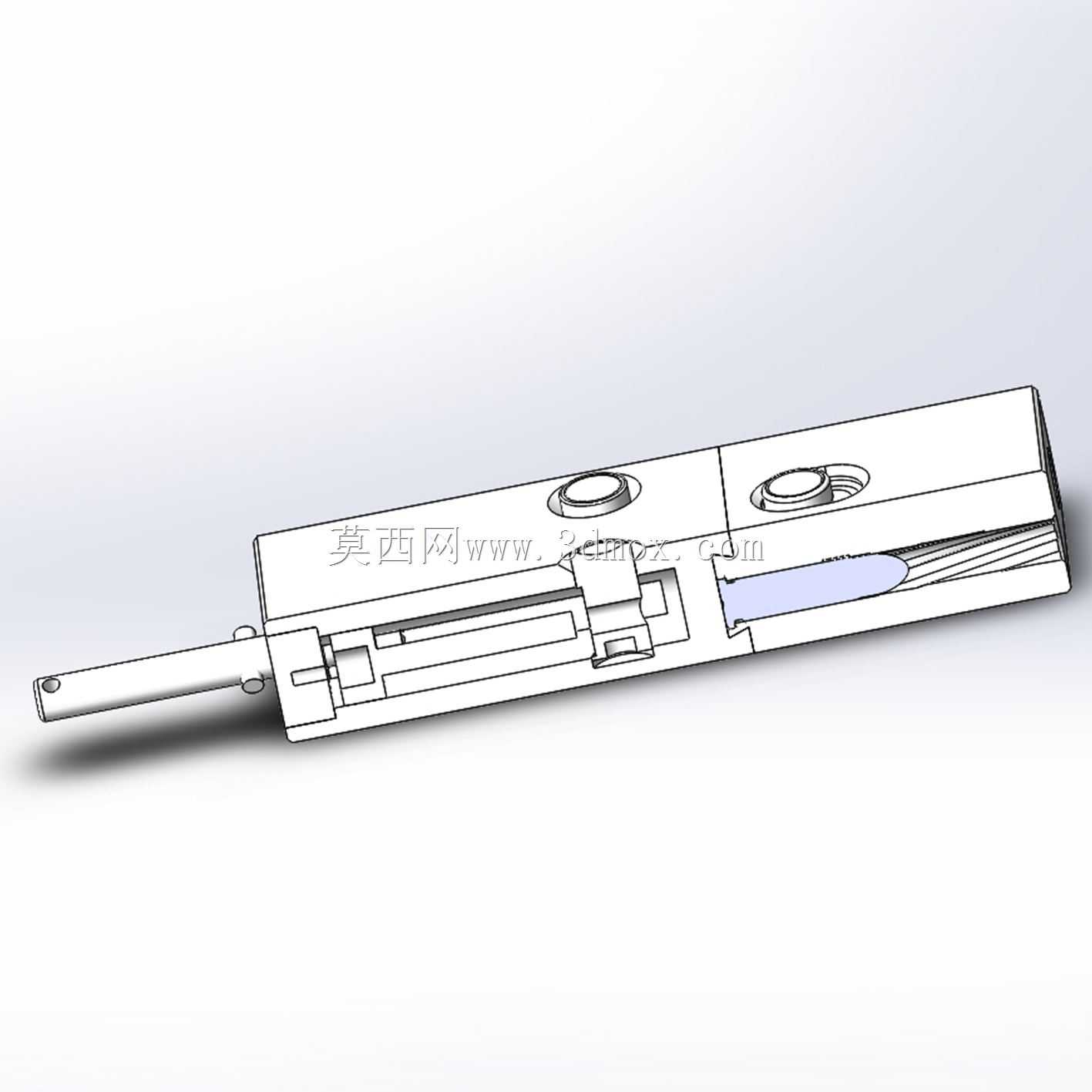

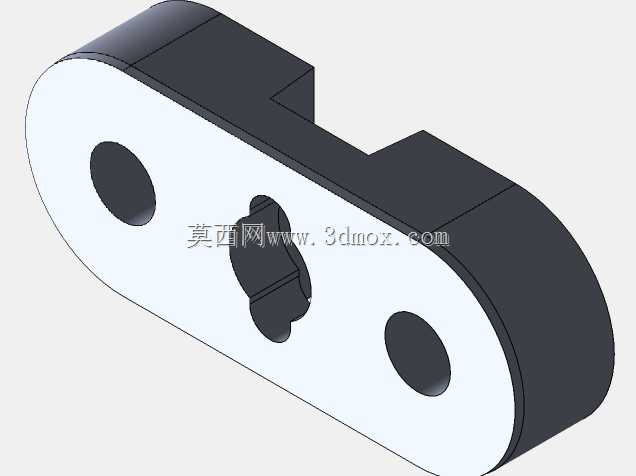

这款钥匙链枪型锁具主要面向小型储物空间、私人收纳柜体、便携防护箱等场景的安全防护需求，可适配厚度在15-30mm区间的板材安装，常见于家用抽屉锁、办公文件柜副锁、小型工具箱防盗锁、户外便携装备箱锁止等使用场景，相比传统外露式挂锁或弹子锁，其隐蔽式安装的特性能够避免外力暴力破坏锁体的风险，同时枪型插销的锁止结构拥有更长的锁合行程，锁止状态下的抗剪切能力优于同规格的普通舌锁。从功能特性来看，该锁具采用分体式对合锁体设计，锁芯与插销传动结构整合在长条形主体内部，外露部分仅保留钥匙插入端，锁体上预留的两个沉头安装孔可直接通过螺丝固定在安装基材内侧，安装完成后外部仅可见细小的钥匙孔，不会破坏安装面的整体外观。锁体的插销伸出长度设计为12mm，锁合时插销可完全插入对应锁座的卡槽内，配合插销端部的限位台阶，能够有效防止插销受外力滑脱，解锁时仅需插入配套钥匙转动即可带动插销回缩，操作行程仅需90度转动即可完成解锁或锁止动作，日常使用操作便捷无卡顿。在设计思路上，这款锁具优先考虑了安装适配性与隐蔽防护的核心需求，整体采用长方体规整造型，锁体宽度控制在20mm以内，高度仅16mm，能够嵌入绝大多数常规厚度的板材内部预留的安装槽内，不需要对安装基材做过大的开槽处理，分体式的锁座与锁体对合设计，降低了安装时的对位精度要求，普通用户仅需按照安装孔位标记打孔即可完成装配。锁体外壳采用一体化冲压成型结构，接缝处采用错位咬合设计，既能够提升锁体整体的结构强度，避免外力撬动导致锁体开裂，也能够防止灰尘、水汽进入锁体内部影响传动结构的顺畅度，适配室内外多场景的使用需求。锁体的安装边界预留了足够的螺丝沉头深度，固定螺丝安装完成后螺丝头完全沉入锁体表面，不会突出影响锁体与安装面的贴合度，同时钥匙插入端做了倒角导向设计，即使在光线不佳的场景下也能快速将钥匙插入锁孔，提升使用便利性。传动结构采用直推式插销设计，相比传统旋转锁舌结构，直推插销的受力方向与锁止受力方向一致，长期使用后不会出现锁舌松动、锁合间隙变大的问题，整体结构耐用性更强，能够承受数千次的反复解锁锁止操作而不出现结构故障。
