辊道输送式树侧型材切割机组

　　该套三维设备围绕长条形型材、木料或类似杆件的连续锯切作业展开，主体由中间切割主机、前后两段辊筒输送台、侧向定位机构、防护外罩及可调支脚组成，适合在家具制造、木方加工、型材截断、包装材料备料等车间场景中承担定长切断与端面修整任务。工件从一侧辊道进入，经辊筒承托和导向后到达锯切区域，切割完成后由另一侧辊道继续输出，形成较顺畅的流水作业路径。

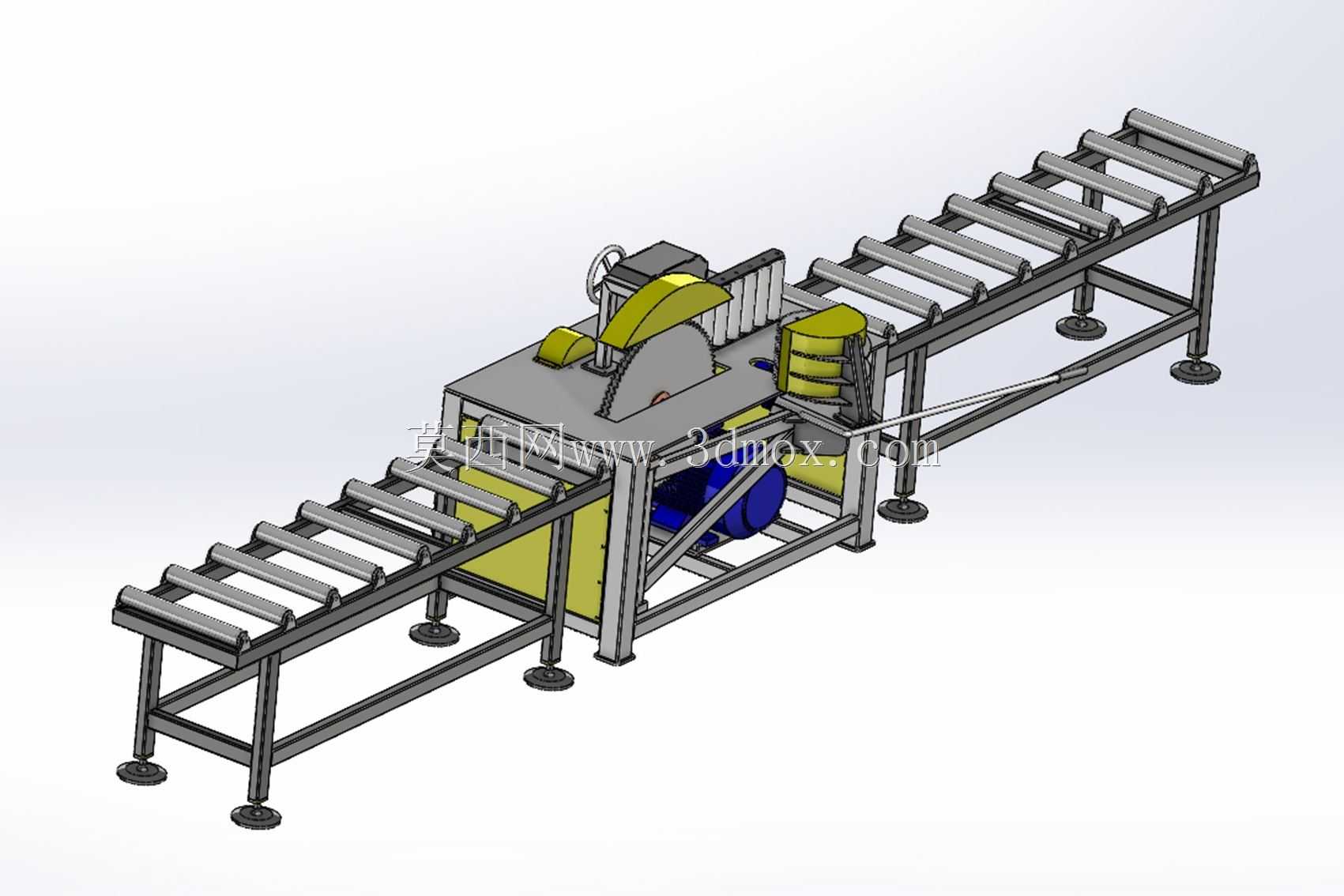

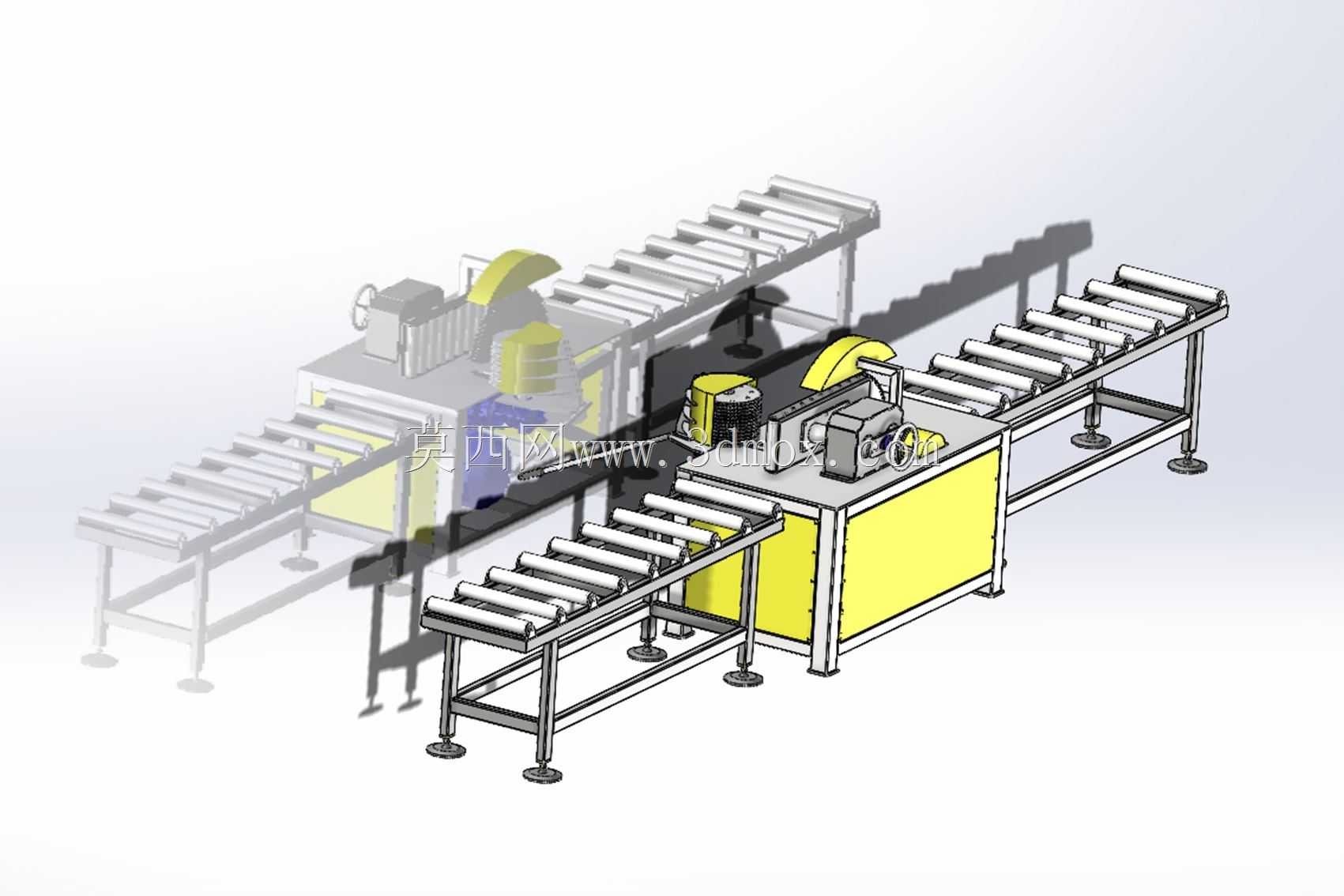

　　从结构布置看，切割主机位于整线中部，机架采用方管焊接框架思路，下部设置封板与检修空间，上部安装锯切动力部件、压紧组件和导向靠山。黄色护罩对应锯片运动区域，既表现出安全防护边界，也提示维护时需要重点确认护罩开合、锯片更换空间和排屑方向。主机两侧的输送台并非简单附属件，其辊筒间距、台面高度和机架长度直接决定可承托工件的最小长度与最大悬伸；较长杆件在锯切时若缺少前后支撑，容易因重力挠曲影响切口垂直度，因此模型中双侧辊道的延伸长度和支腿布置具有实际工程意义。

　　辊道部分采用独立框架加密集辊筒的形式，支腿底部配置可调脚杯，用于现场找平。安装时需先以主机工作台面为基准校正前后辊道高度，使辊筒上母线与切割支撑面保持一致，再调整各支脚水平度，避免工件通过时出现爬坡、卡滞或局部受力。辊筒两侧的纵向梁承担主要弯矩，横梁间距影响台面刚性；若用于较重金属型材，应在选型阶段复核梁截面、辊筒轴径和轴承承载，而木料或轻质杆件场景则可优先考虑减重与低成本制造。

　　锯切主机的设计重点在于切削执行与工件固定之间的配合。模型中可见电机、锯片护罩、传动区域和压紧相关结构，实际工程中需要保证锯片进给轨迹与辊道输送方向垂直，侧向靠山与锯切面的平行度也要在装配时调整。工件到达预定位置后，压紧机构应先于锯切动作锁定材料，防止锯片切入时工件退让、跑偏或产生毛刺。对于木料类工件，还需考虑吸尘口位置与木屑排出方向；若改造为金属型材切割，则应关注冷却、切屑收集以及锯片防护等级。

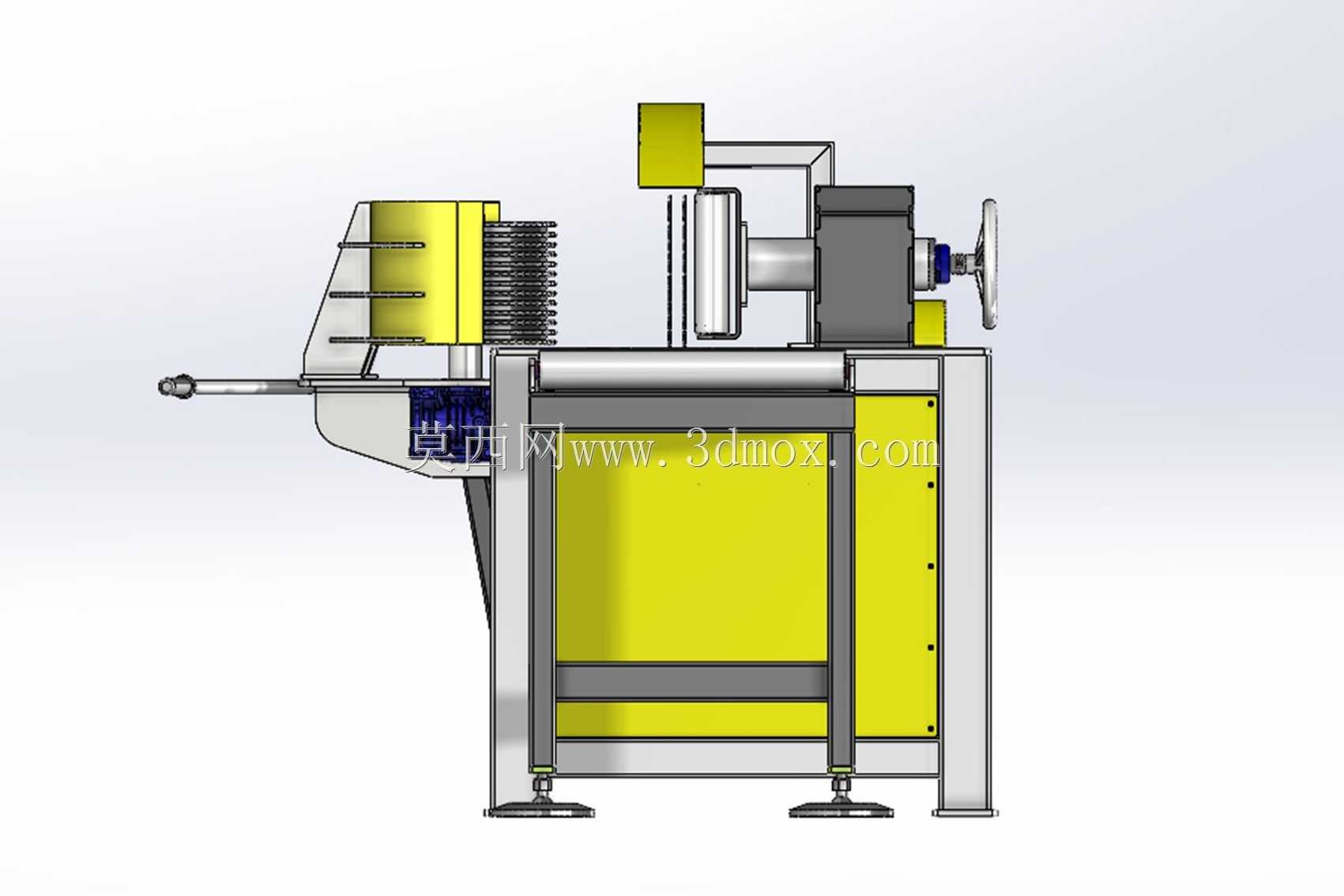

　　设备外形呈长条形布局，中段主机宽度和高度最大，前后输送台沿工件流向展开。现场布置时不能只核算设备本体占地，还要在辊道两端预留上料、卸料、吊装和检修通道。锯片侧应保留足够维护空间，便于打开护罩、更换刀具和检查传动件；电机侧需考虑散热与接线位置；设备后方或侧下方宜预留排屑、除尘接口。若接入自动化产线，辊道高度还需与上游送料机、下游集料台或转接输送机匹配，避免形成高度差导致工件冲击。

　　建模层面，这套结构对机械设计人员具有较强参考价值：方管机架、辊筒组件、脚杯、护罩、电机安装座、压紧架和输送梁之间的装配关系清晰，能够用于检查干涉、估算安全距离和拆解加工件。设计深化时，可进一步补充锯片进给导向、气缸压紧回路、定长挡料机构、除尘接口以及电控按钮站；若需要提高批量加工一致性，可在入口或出口增加伺服送料、测量挡块和废料分离结构。整体而言，该设备模型呈现的是一种以辊道承托长料、以主机集中完成锯切的典型截断方案，结构逻辑直观，便于在此基础上根据材料种类、截面尺寸和产能要求进行参数化改型。
