六吨框架式木版压印贴合设备结构

　　该设备面向木版印刷、纸品压合及版材贴合工序，整体采用四柱导向与框架承载结合的结构形式，适用于中小批量版画复制、包装样张压印、厚纸层压以及木质印版与承印材料之间的平稳加压作业。现场布置时，设备需要预留上部液压缸维护空间、前部取放料操作区以及后侧管路检修通道。底部承载平台承担工件、垫板和压合载荷，活动工作台沿竖直导向件往复升降，压合作业过程中不依赖人工持续施力，能够降低操作人员劳动强度，并保证压印面受力均匀。

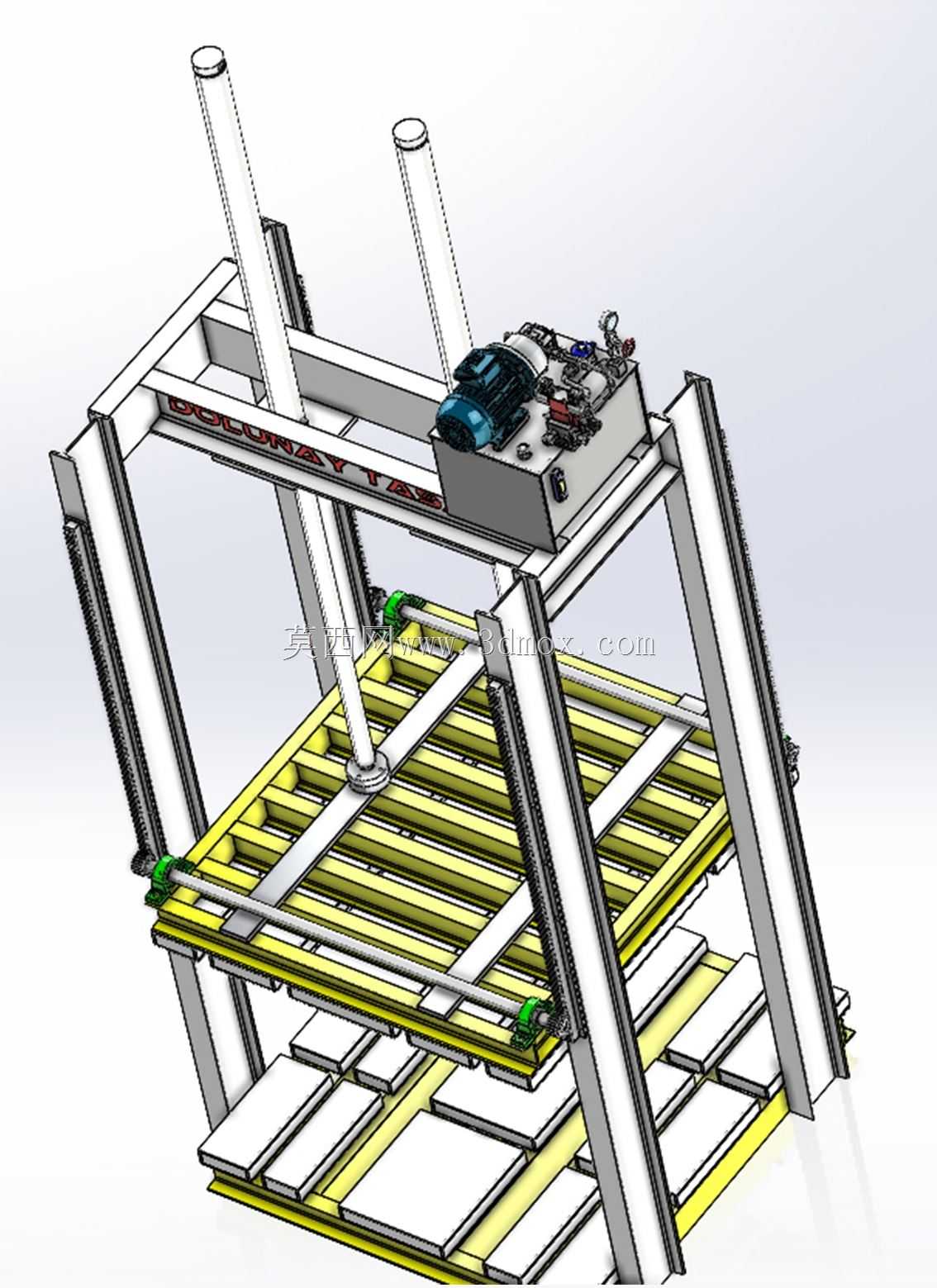

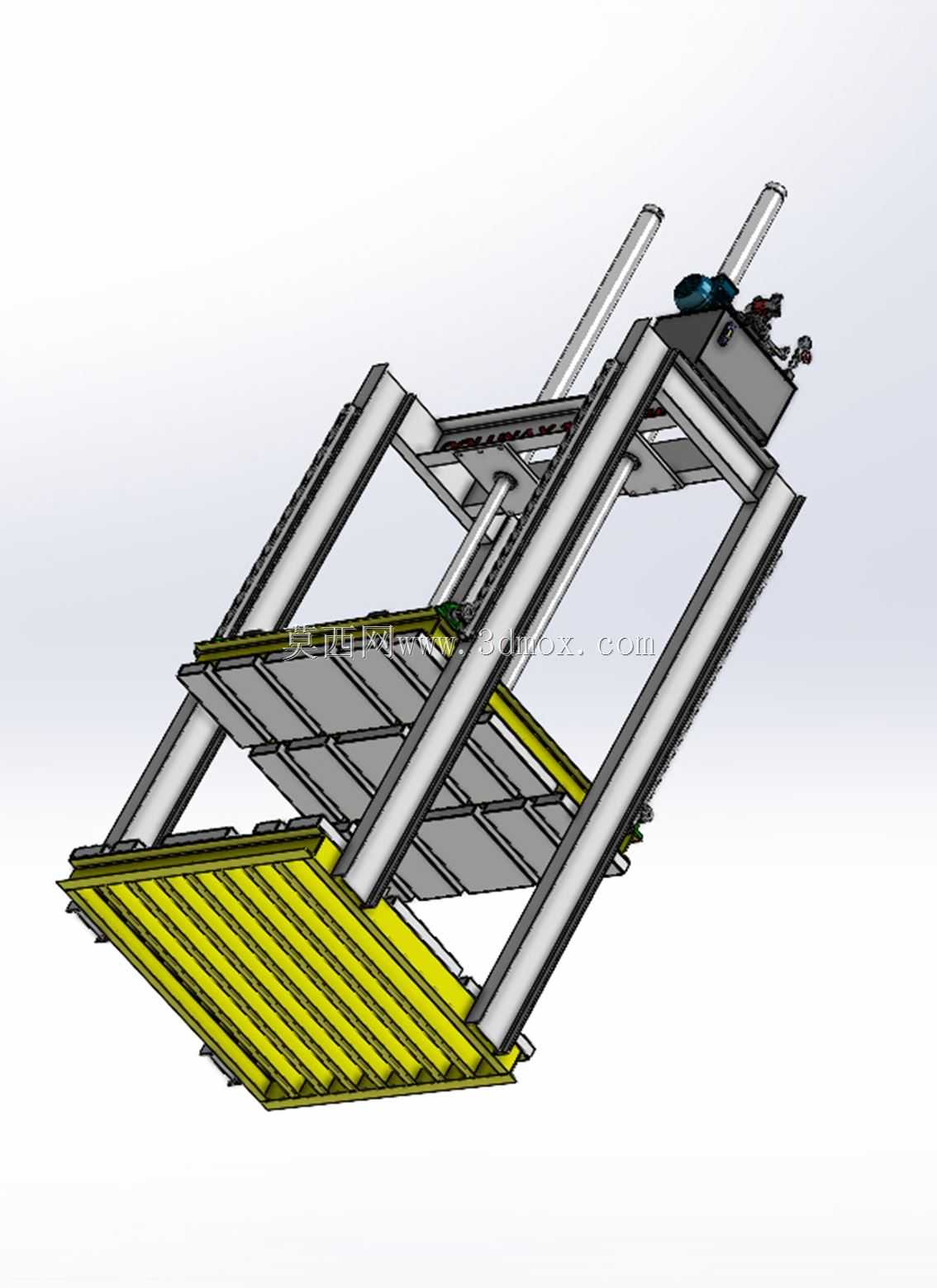

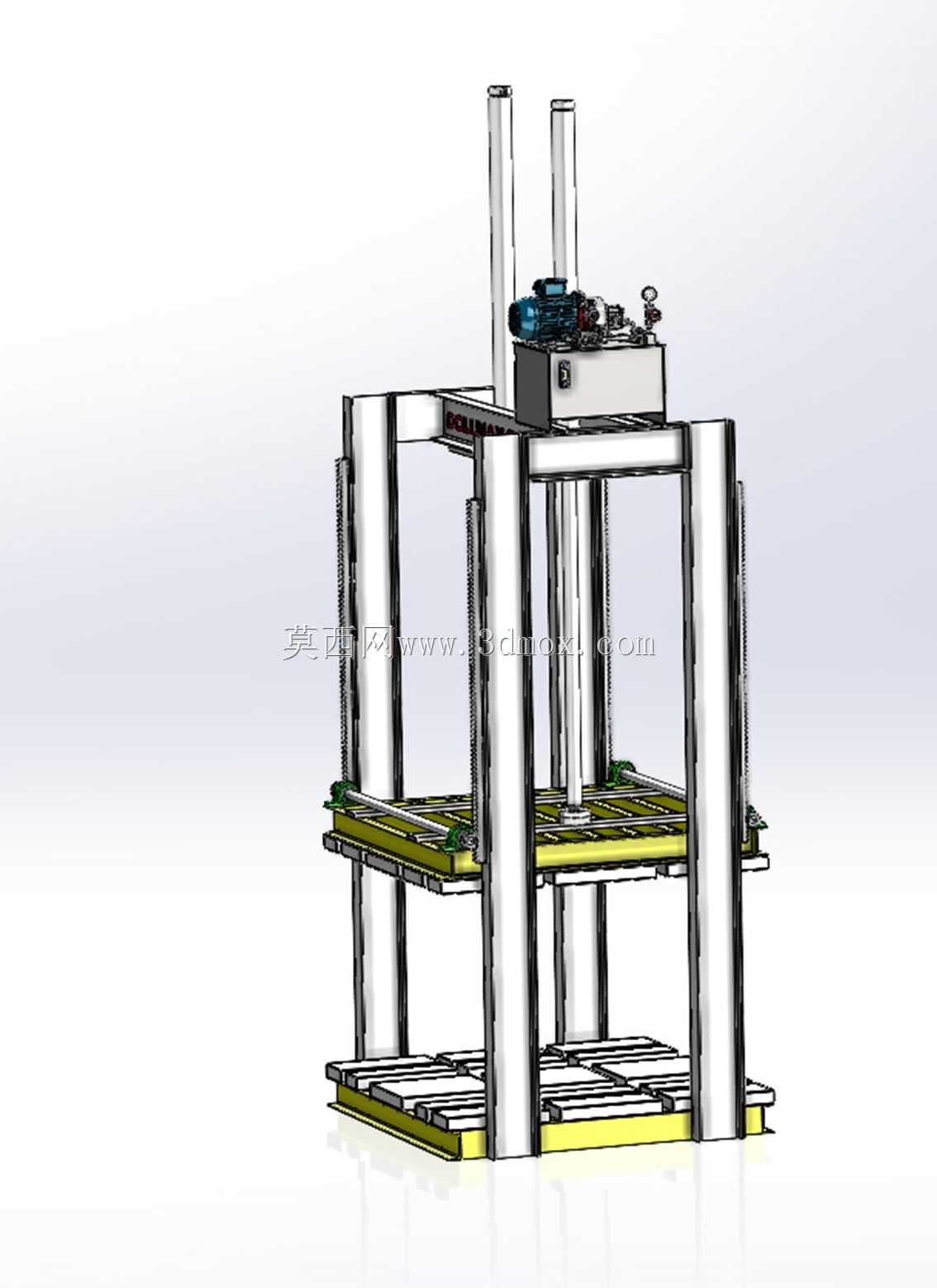

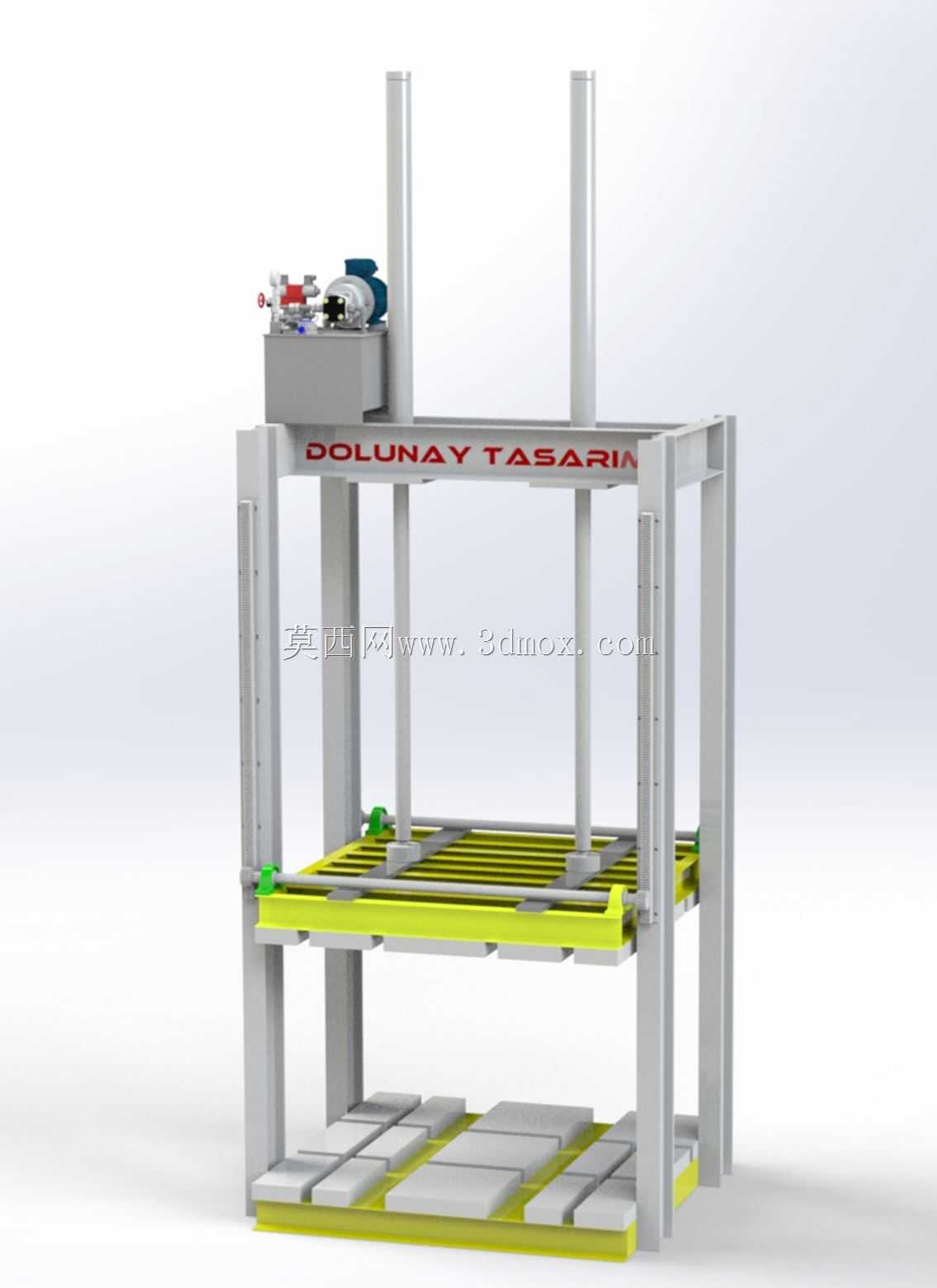

　　从结构组成看，设备下部为固定式底平台，平台表面布置多块垫板和定位条，用于承托木版、纸张、缓冲垫及辅助工装。中部活动横梁采用醒目的黄绿色平台结构，边缘设置挡边和定位件，可在升降过程中限制工件横向位移。四根立式导向柱分布在设备四角区域，与上部横梁、下部底座共同构成封闭受力框架。顶部一侧集成液压动力单元，包含电机、泵组、阀块、管路和油箱组件，压力输出后通过竖直执行件推动活动平台完成下压、保压和回程动作。

　　设计思路上，这类压印设备并不追求高速连续生产，而更关注大面压合时的压力稳定性和框架刚性。机架立柱采用型材与板材组合形式，节点处通过焊接或紧固件形成稳定连接，能够承受压合作业产生的垂直载荷及轻微偏载。活动平台与导向柱之间保留合理配合间隙，既保证升降顺畅，又抑制平台倾斜。底部垫板分区布置，便于根据木版尺寸、纸张幅面和压印工艺更换不同厚度的垫块；当工件局部高度不一致时，也可通过垫板补偿压合间隙，避免出现边缘虚压或局部过载。

　　在实际使用场景中，木版印刷往往需要将印版、承印材料和覆盖层准确叠放，再通过均匀压力使图文转移。设备前部开放空间方便操作人员整摞上料、对位和取出成品；上部框架留出的竖直行程可适应不同厚度版材。液压系统布置在顶部侧方，管路短、检修点集中，压力控制元件靠近执行机构，有利于减少压力损失。平台表面的条状结构既可以作为定位基准，也能减轻运动部件重量，在保证刚度的同时降低升降惯量。

　　外形边界方面，设备高度明显大于宽度和深度，安装时应重点校核厂房净高、起重维护条件以及地面承载能力。底部四角需要落在平整基础上，若长期满负荷运行，应通过地脚固定或减振垫提高稳定性。设备前方需保留足够的取料半径，侧面应留出液压阀组和油管接头的拆装空间。上部动力单元附近不宜布置低矮遮挡物，以免影响电机散热和维护操作。

　　对于结构设计人员而言，建模时需要分别处理机架承载、导向配合、平台刚度、液压元件布置和工件定位五类问题。框架立柱与横梁连接区域是应力传递的关键部位，活动平台的平面度直接影响压印质量，导向柱的平行度则关系到运动阻力和密封寿命。底部垫板可按模块化方式设计，使其能够随产品幅面调整；定位条不宜过高，避免取放厚版时发生干涉。液压管路走向应贴近机架内侧，减少外露长度，同时保证接头处具备扳手空间。

　　该结构适合作为压印专用设备的方案参考，可用于木版印刷工坊、包装打样车间、纸品复合工位以及教学实训场景。若进入详细设计阶段，还需结合目标压合力、工作台有效幅面、工件最大厚度和生产节拍，对柱体截面、平台板厚、液压缸行程、泵组流量及安全防护进行复核，从而使设备在稳定加压、方便换模和安全操作之间取得平衡。
