车载式液压方形沟槽挖掘作业装备

　　这套车载式液压方形沟槽挖掘装备，核心面向市政管线铺设、建筑基础开槽、农田灌排沟渠开挖、厂区地下管网改造这类需要连续成型矩形沟槽的施工场景，区别于常规反铲挖掘机逐斗掏挖、沟壁轮廓不齐、沟底残留虚土的作业模式，它采用卡车底盘承载后置立式链状切削挖掘机构，行进过程中即可一次性切削出断面规整的方形沟槽，不需要后续大量人工修坡清底，在无大块砾石的土层、砂土层、软黏土地带作业效率远高于常规挖机，尤其适合长距离线性沟槽施工。

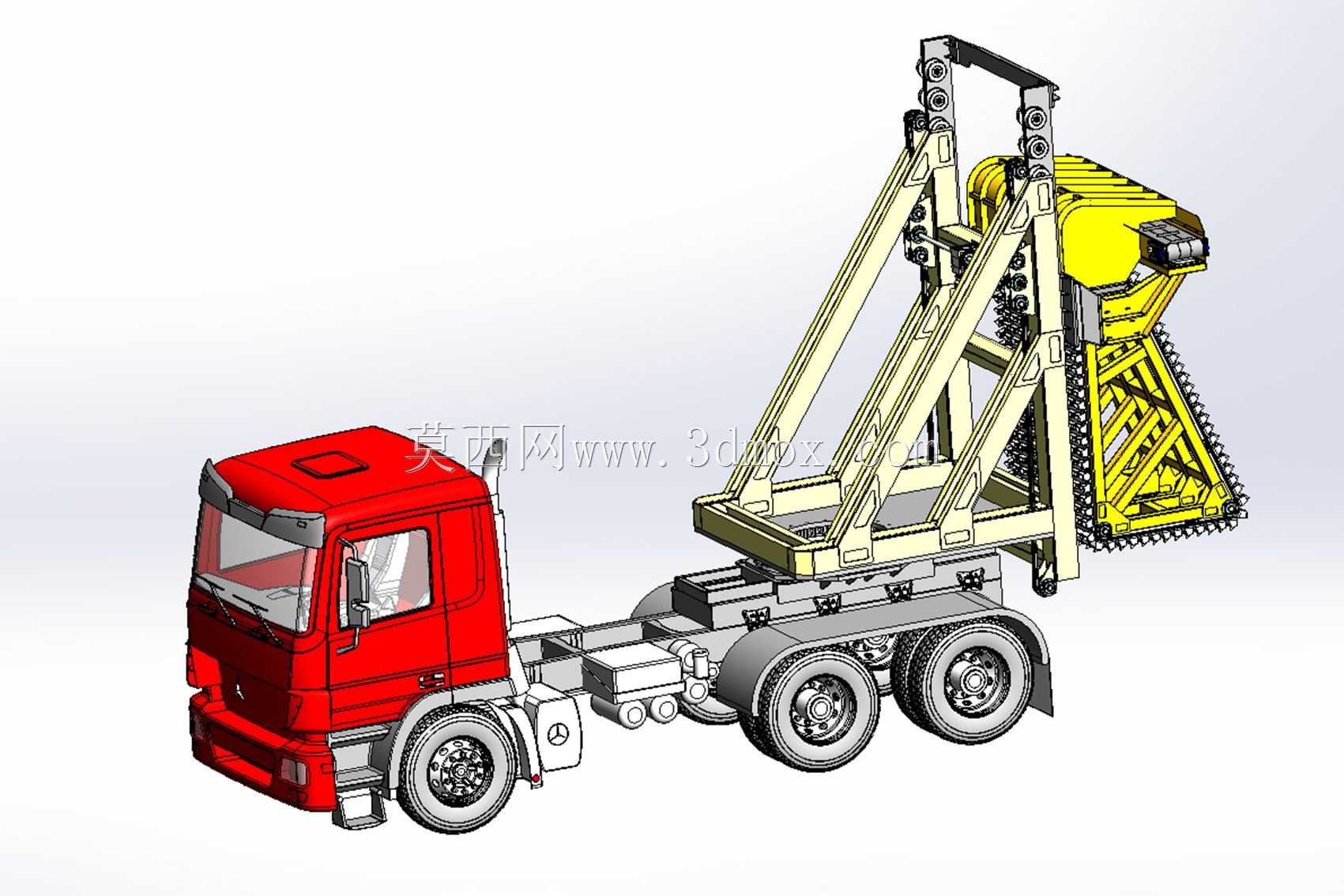

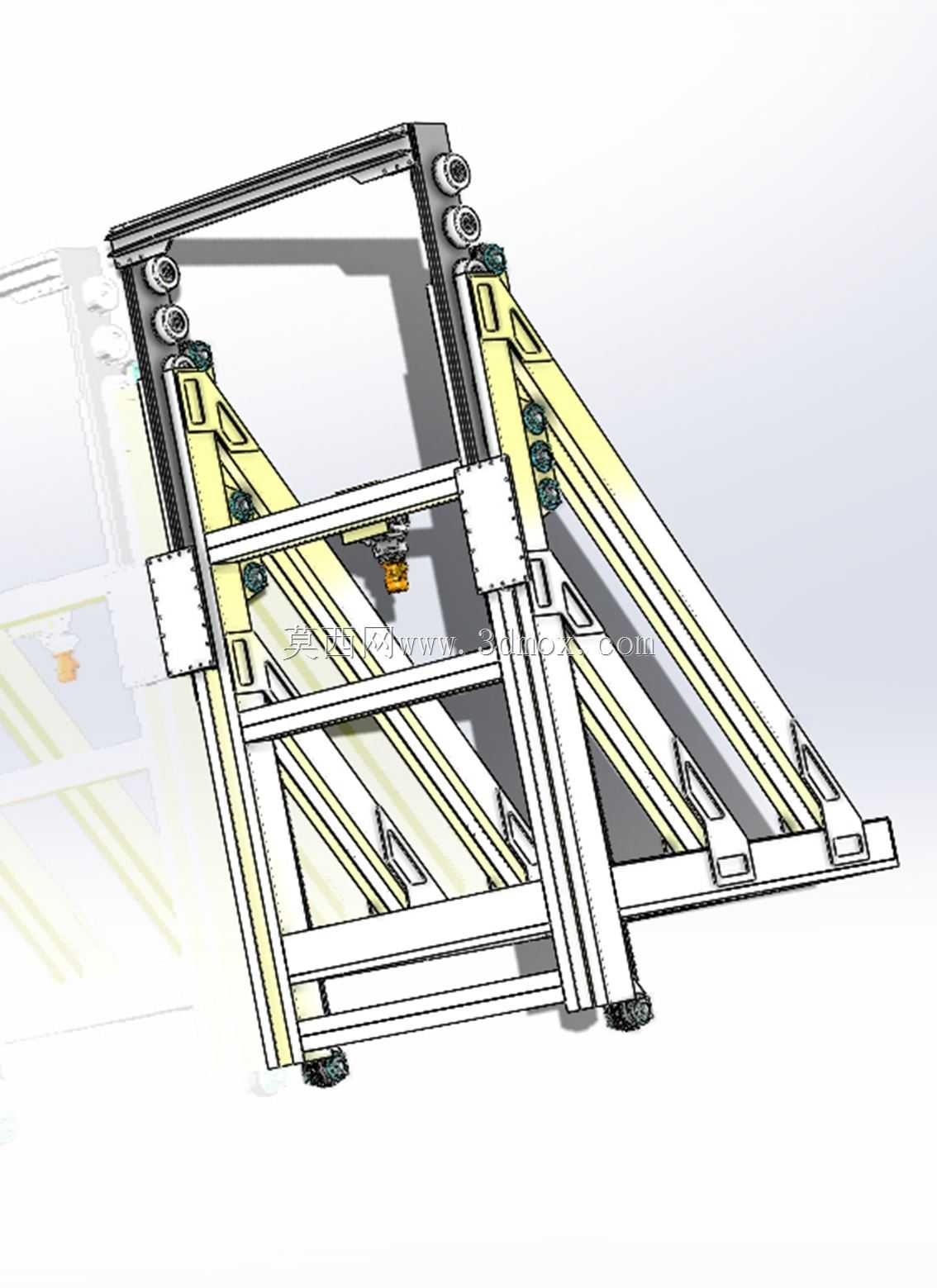

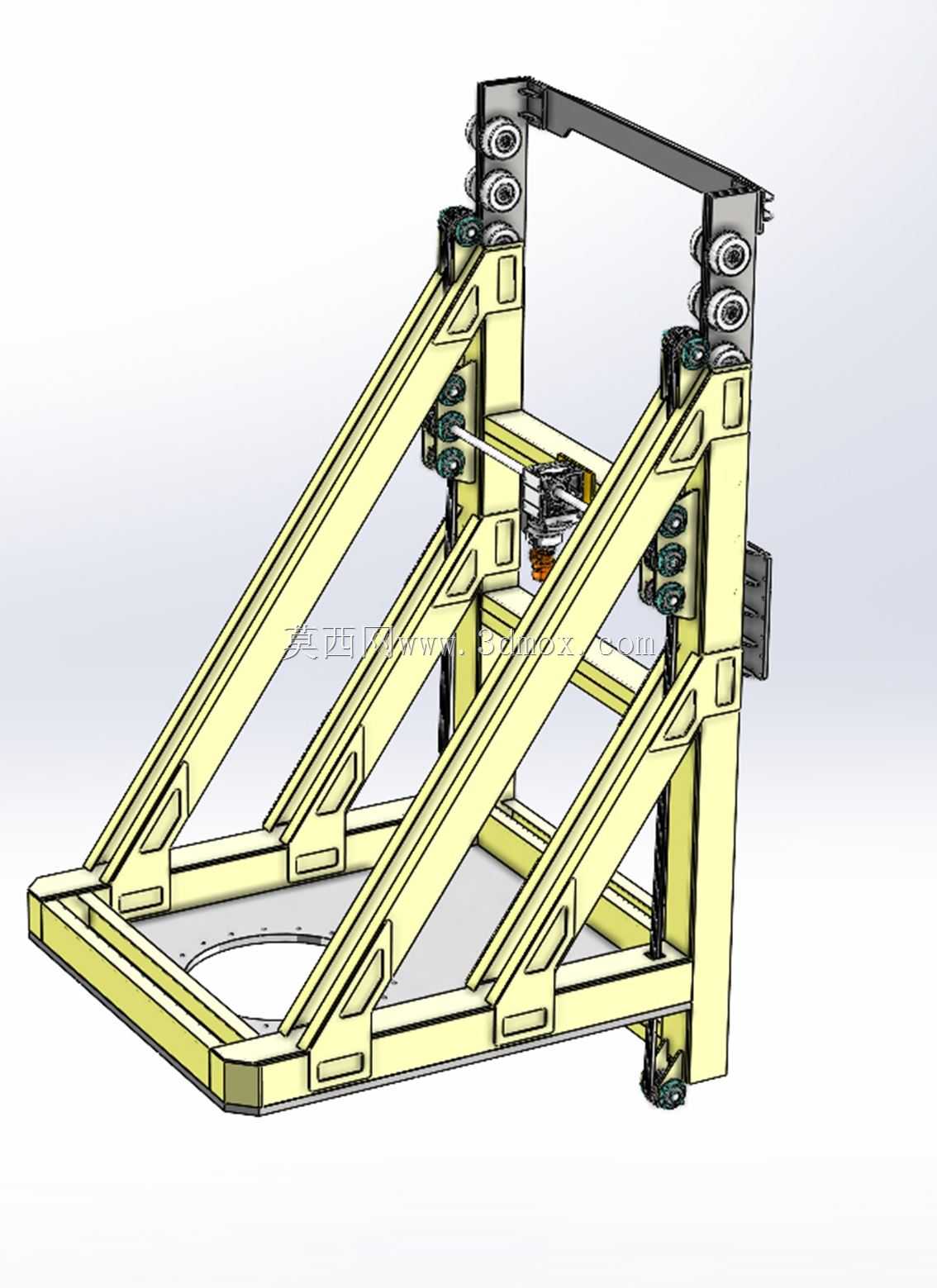

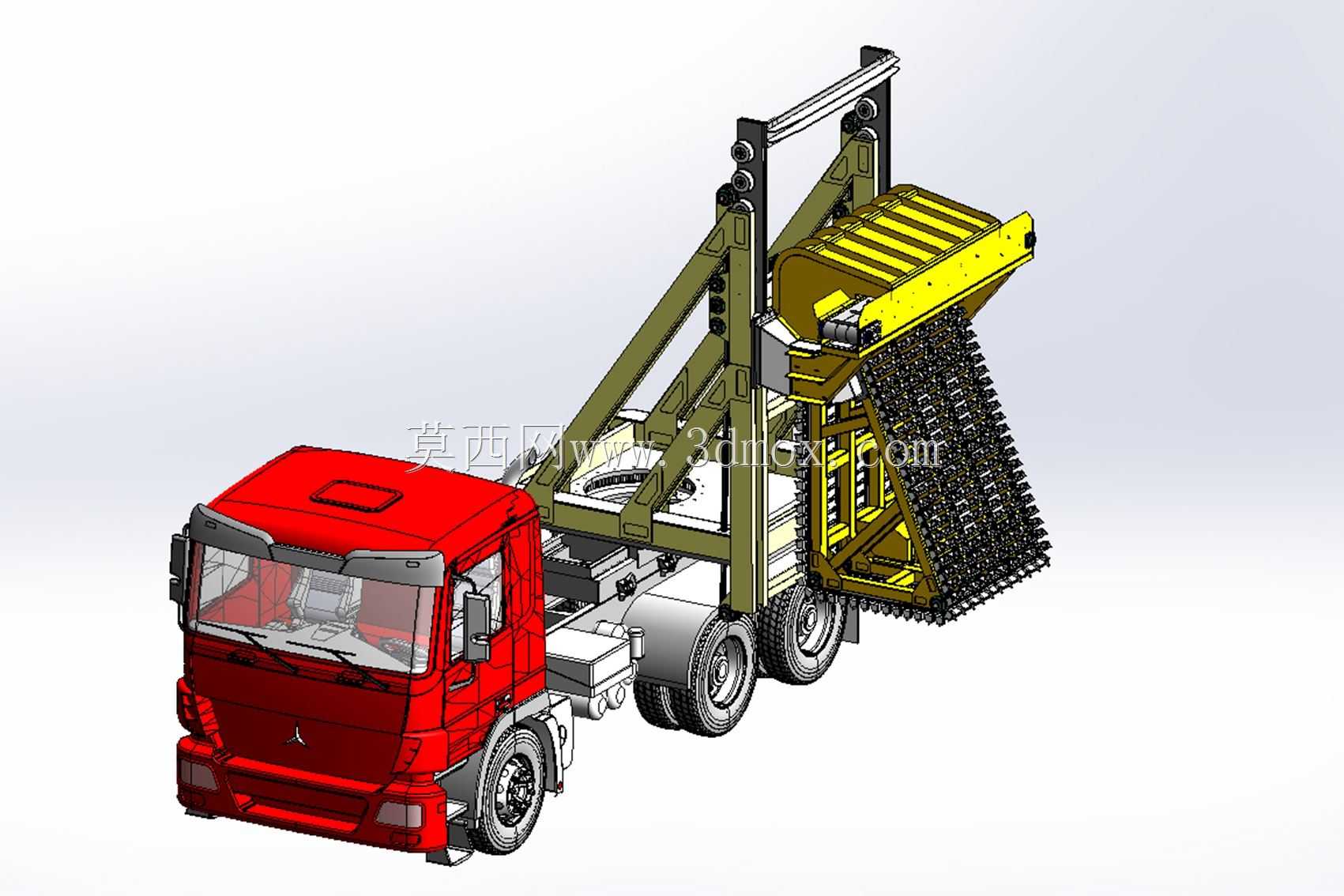

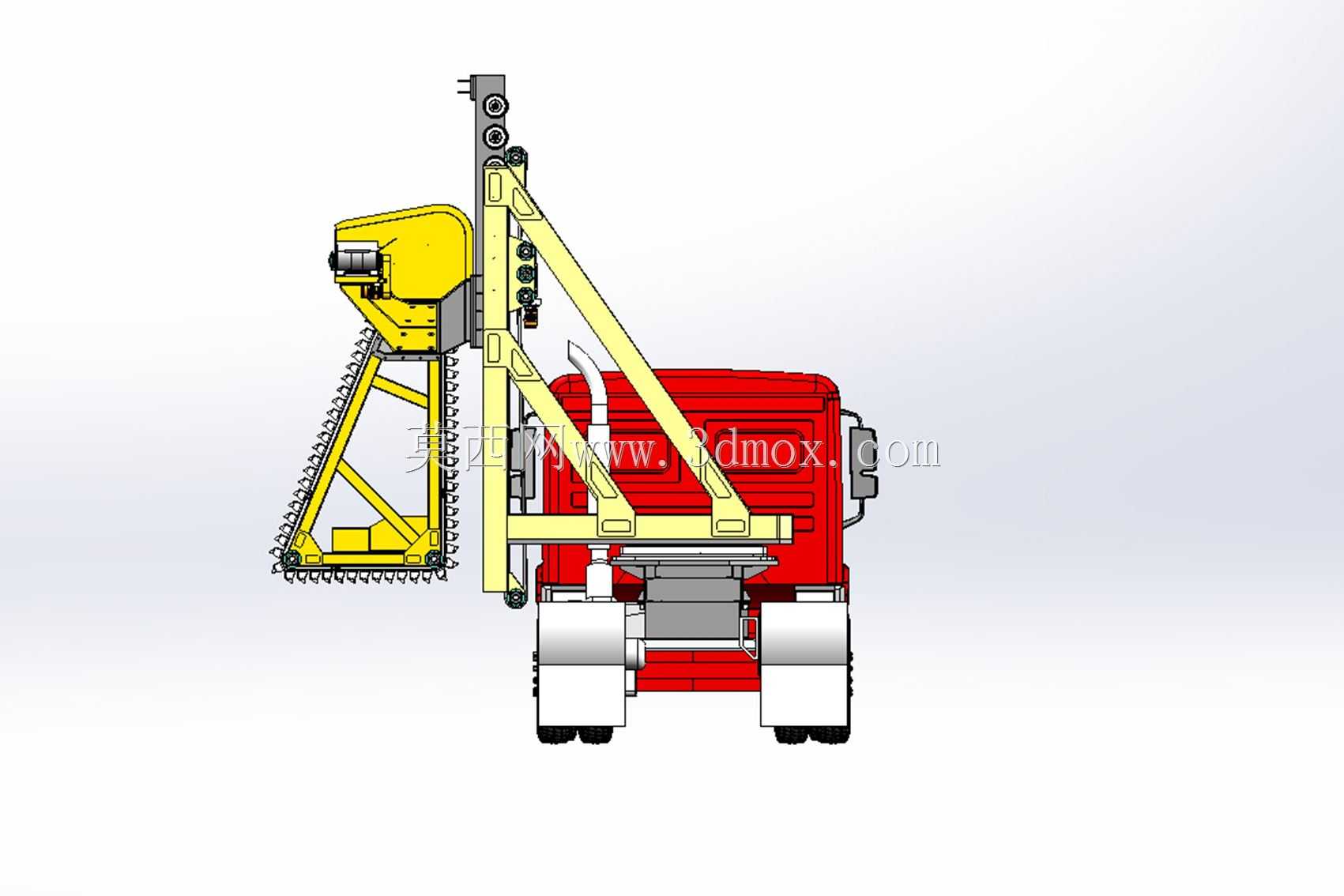

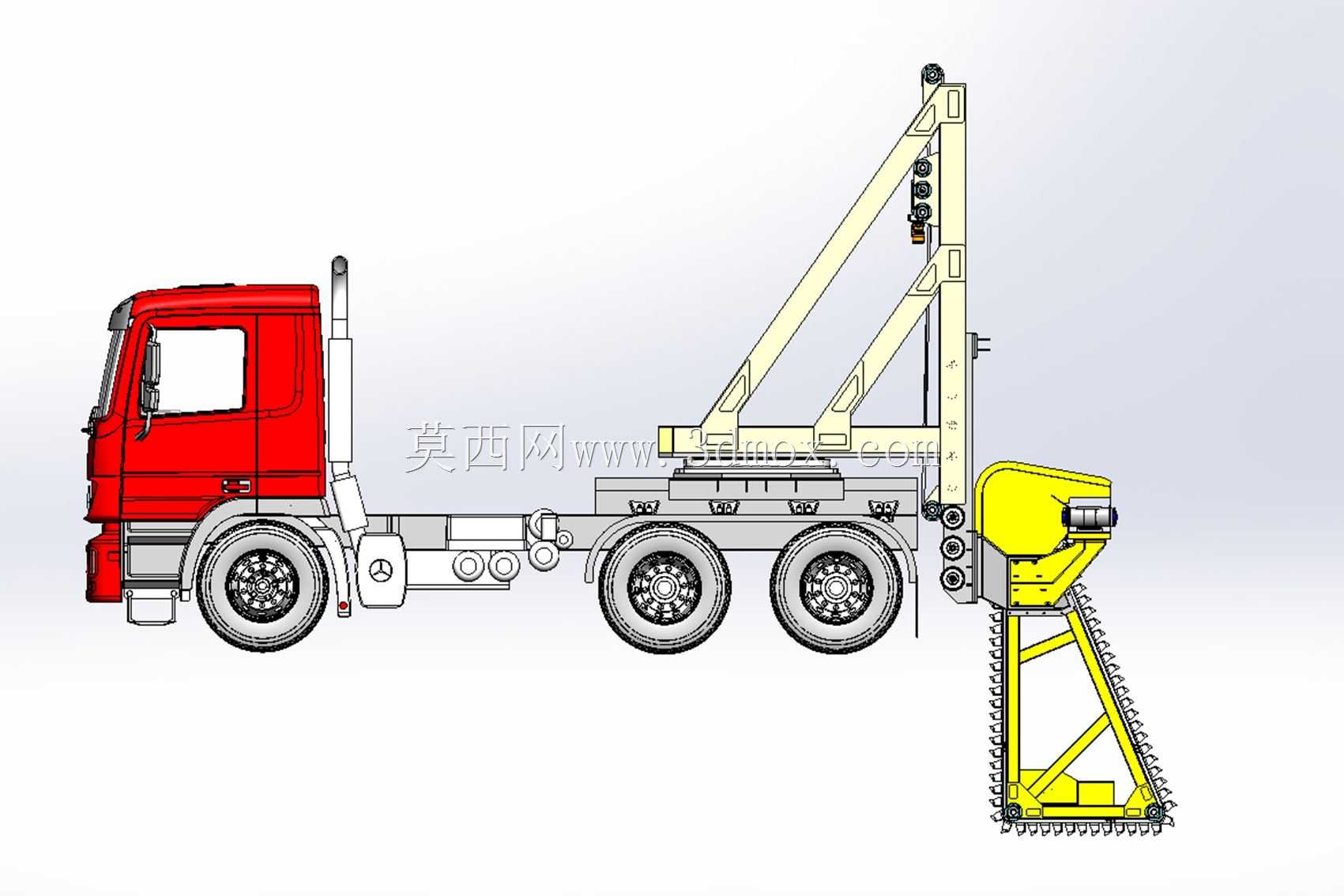

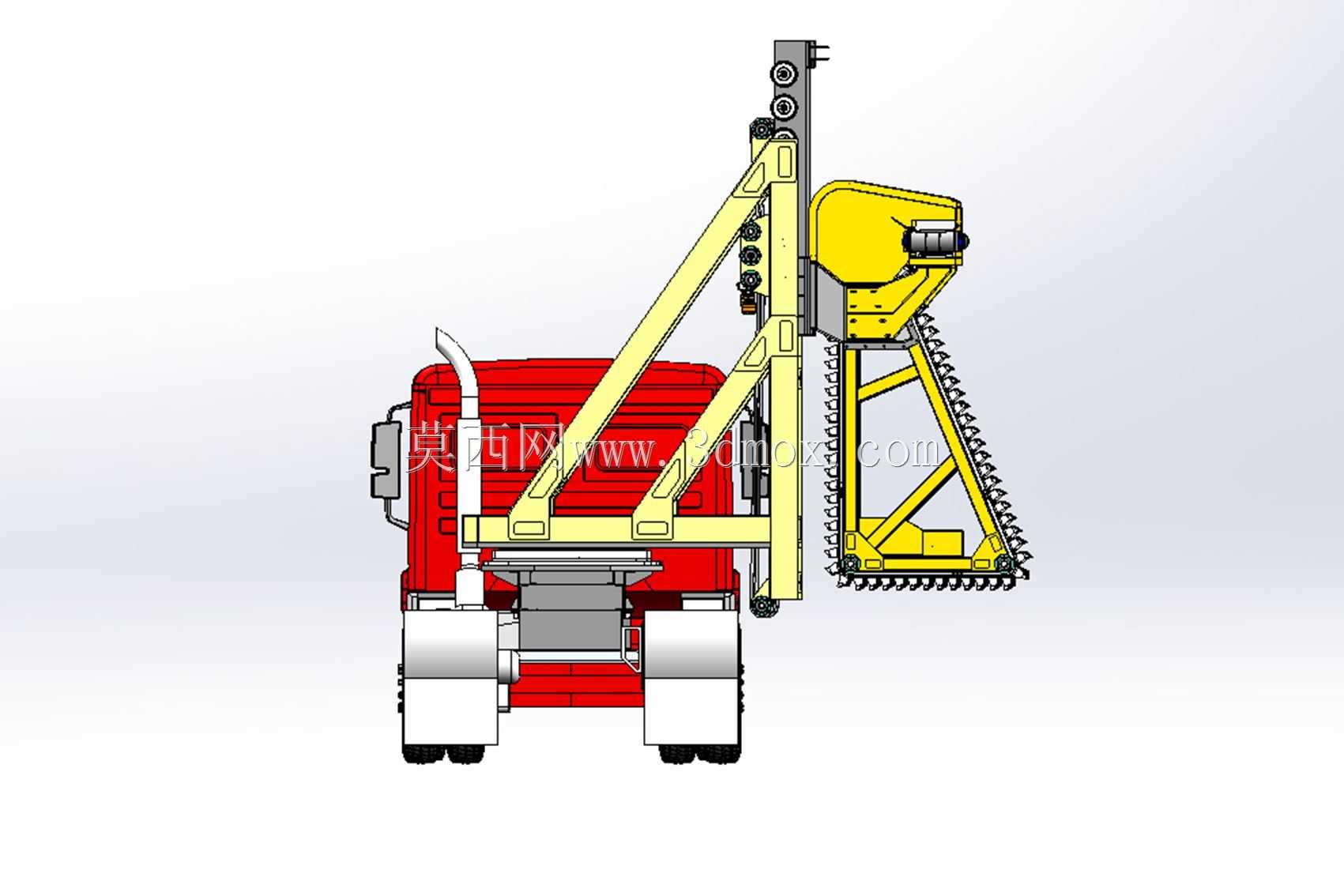

　　从整机布置逻辑来看，装备直接搭载在三轴重型卡车底盘上，底盘保留了原车的行驶转向、动力输出接口，作业状态下依靠底盘承载整机配重，不需要额外加装履带行走机构，转场时可直接在公路行驶，不需要平板拖车转运，短距离工地之间转场的调度成本大幅降低。后置的挖掘工作臂采用斜向支撑的桁架式结构，一端铰接在卡车底盘后部的安装基座上，另一端竖直向下延伸布置切削链架，臂架内部预留液压管路走线空间，斜向支撑的构型既保证了挖掘深度方向的结构刚性，又能在行驶状态下将挖掘臂向上收折抬升，满足公路通行的高度边界要求。

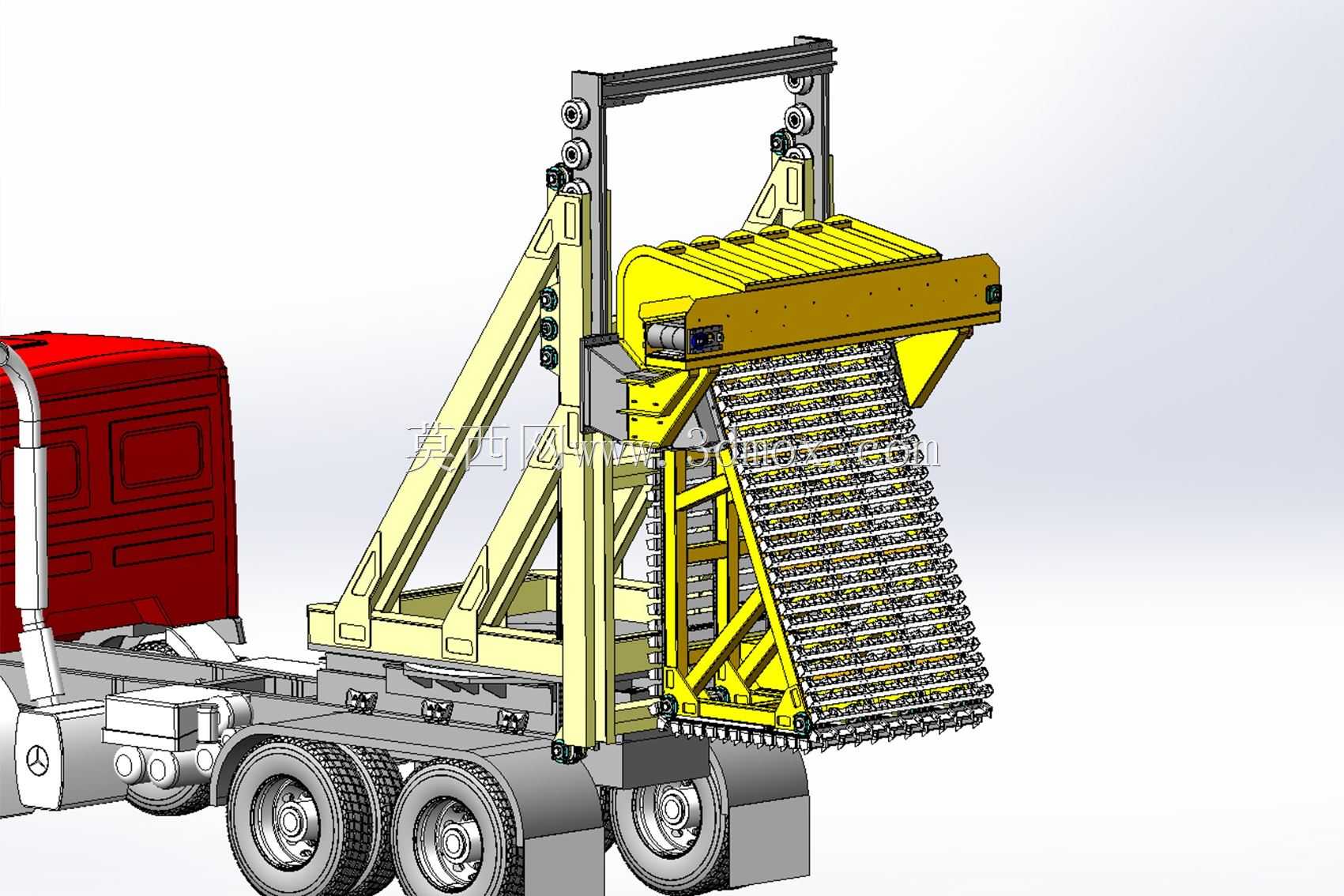

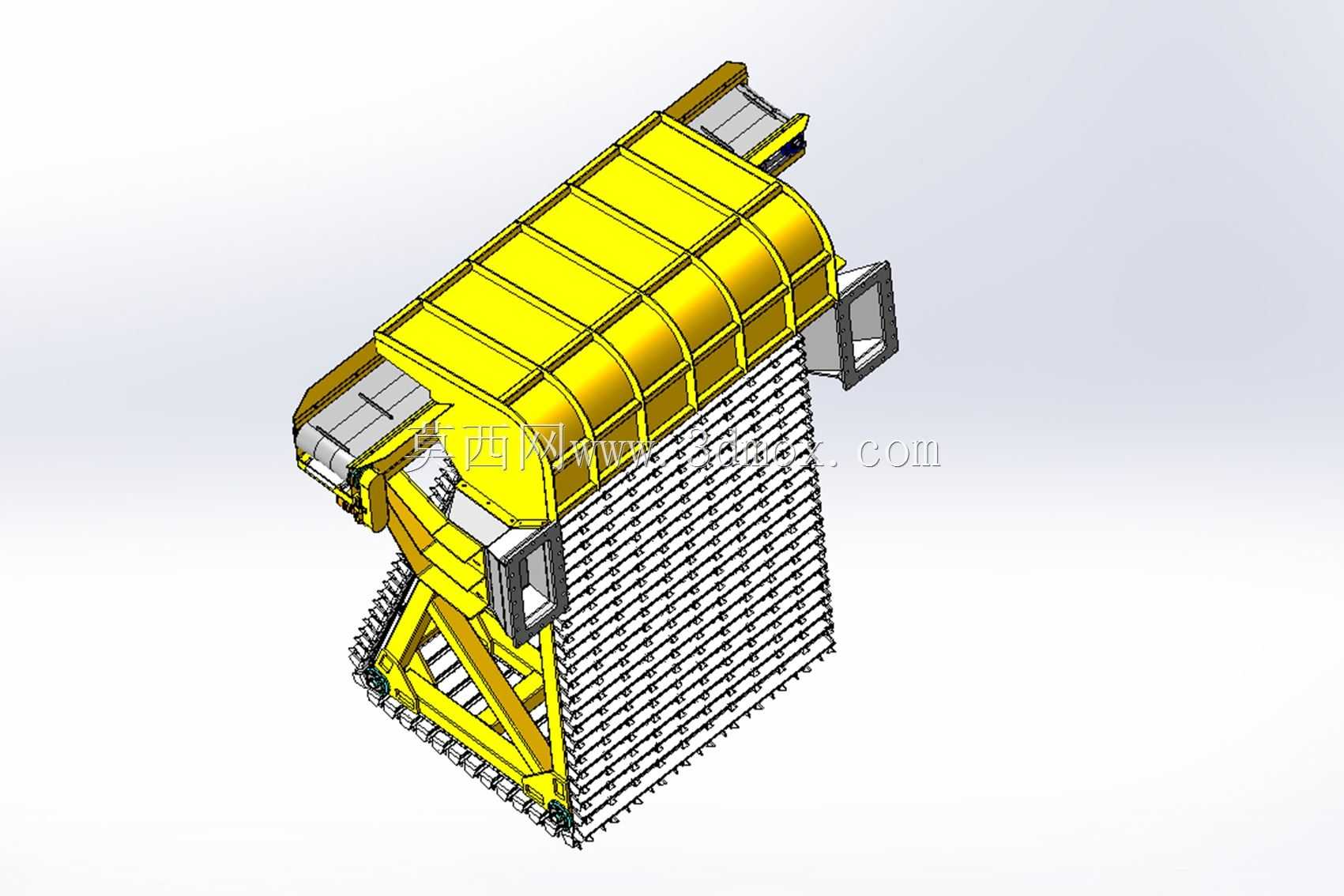

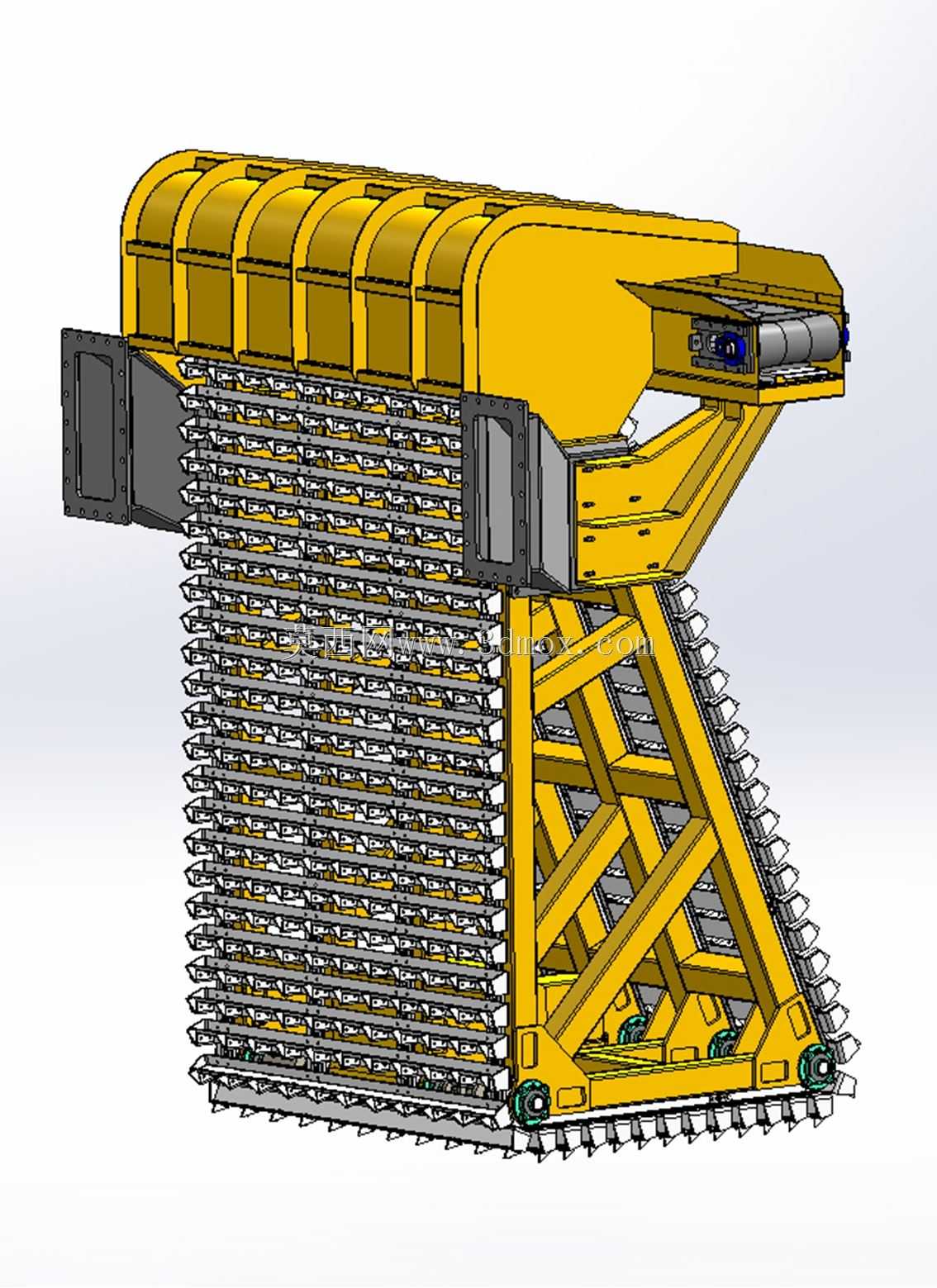

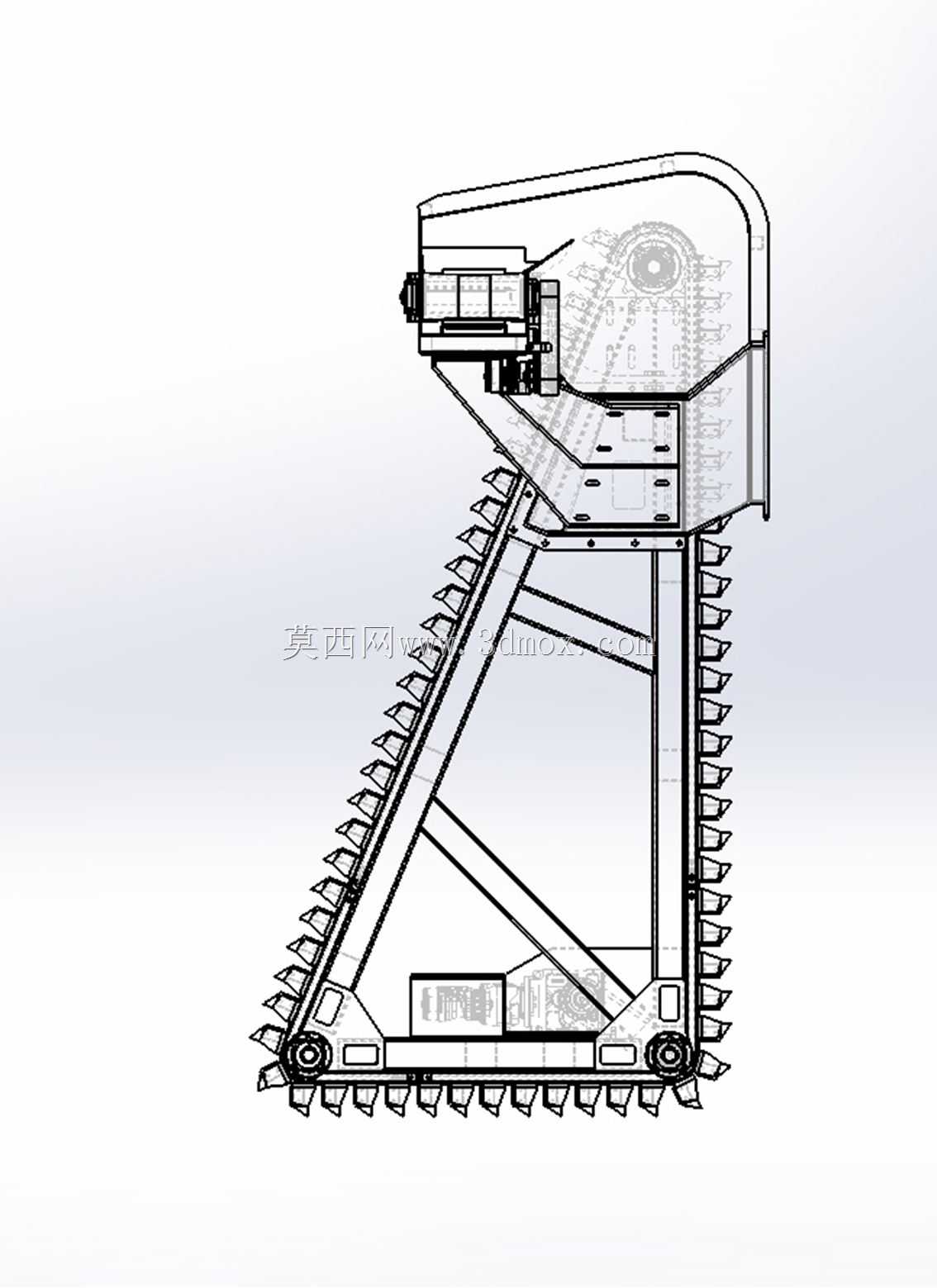

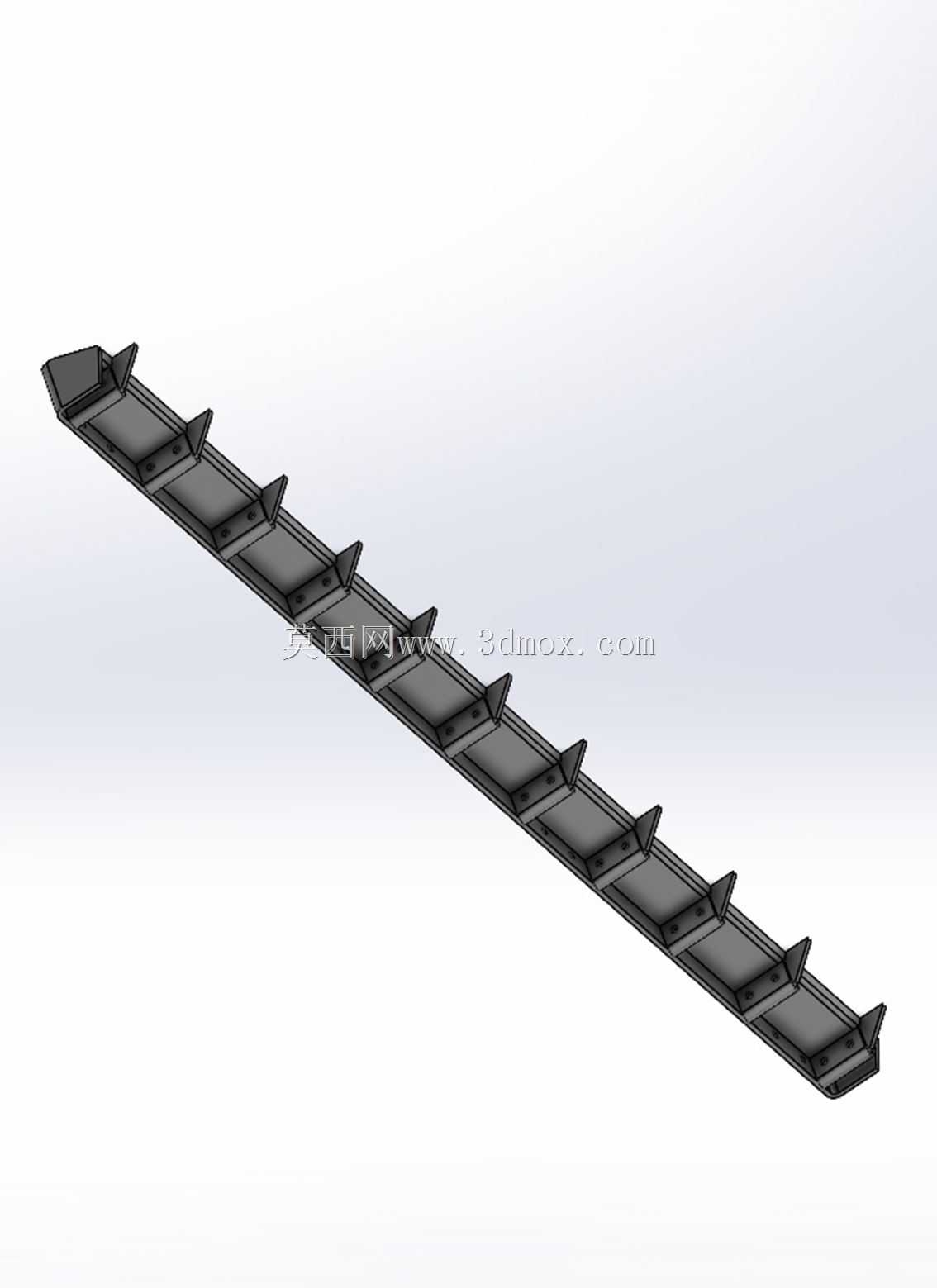

　　核心挖掘执行机构为环绕立式矩形架运转的切削链，链节上均匀排布硬质合金切削齿，作业时链架垂直下压切入土体，链带持续回转将切削下来的土体向沟槽侧方输送排出，单次进刀即可形成宽度、深度一致的矩形沟槽，沟壁垂直度、沟底平整度都能直接达到管线铺设的基础要求，不需要二次修整。切削机构的顶部配置驱动壳体，内置液压马达与减速组件，为切削链提供大扭矩低转速的动力输出，适配土层切削的负载特性，遇到软硬不均的土层时也能保持稳定切削转速，不会出现卡滞闷车的问题。

　　动力传递路径从卡车底盘的发动机取力口引出，驱动液压泵组建立高压油源，所有工作动作——包括挖掘臂的升降俯仰、链架的下压进给、切削链的回转驱动、整机作业时的稳定支腿伸缩——全部采用液压传动，不需要布置复杂的机械传动轴系，管路布置灵活，过载时液压溢流阀可自动卸荷保护结构件与动力元件。整套液压系统的选型匹配围绕持续土方切削的工况设计，省略了非必要的冗余检测元件与外置控制阀体，在保证作业功能完整的前提下简化了系统结构，降低现场维护的难度。

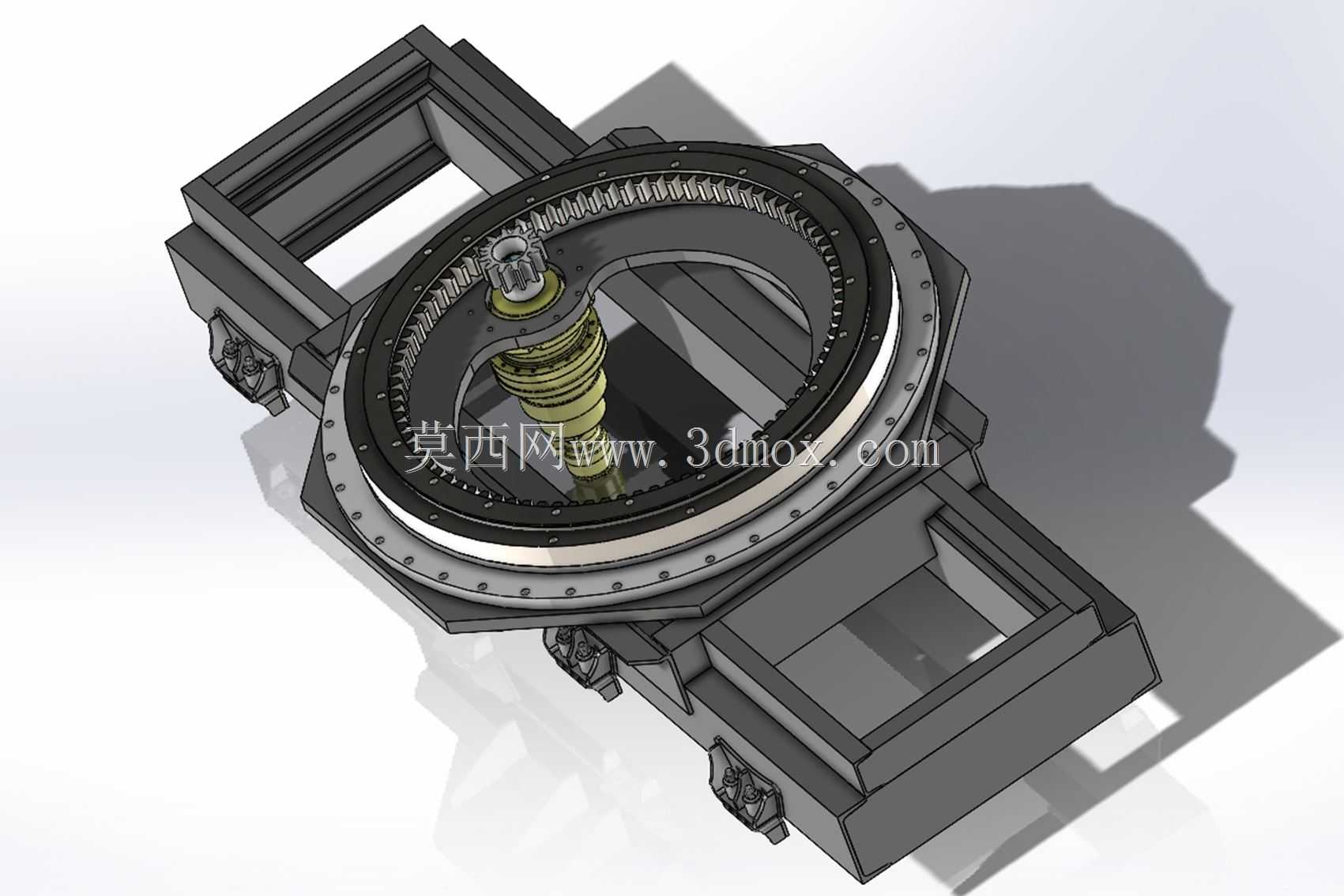

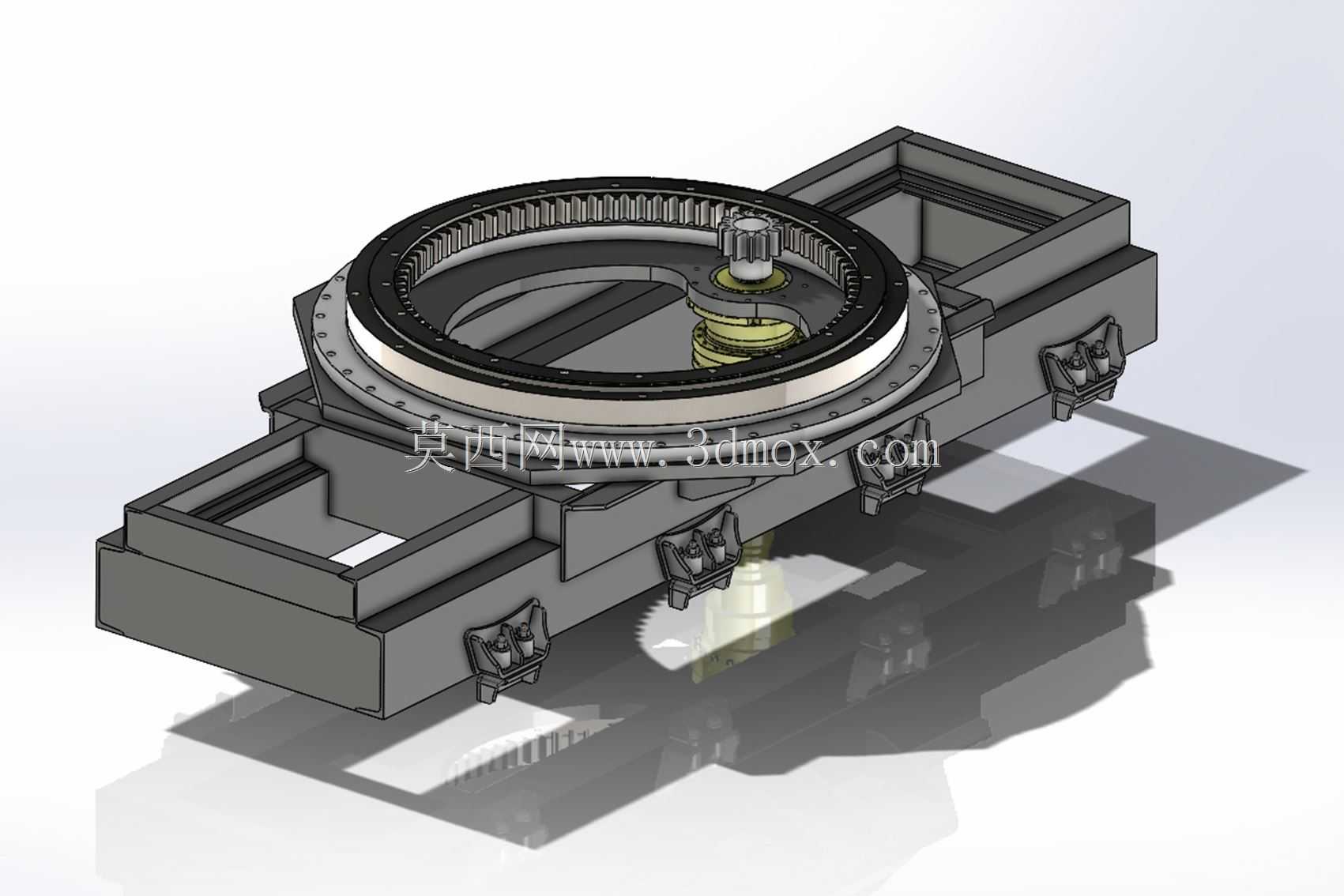

　　从安装边界与尺寸适配角度，该装备常规作业断面可覆盖1.5米×1.5米以内的方形或矩形沟槽，针对不同施工项目的沟槽宽度、深度要求，可以在底盘安装接口不变的前提下，更换不同长度、不同宽度的切削链架，适配0.5米到2米深度区间、0.3米到1.8米宽度区间的多种沟槽规格，不需要改动底盘与主臂架的核心结构。设计时需要重点校核底盘后部的安装基座承载能力，挖掘作业过程中切削反力会通过臂架传递到底盘车架，需要在车架对应位置加装加强衬板与横向稳定支腿，作业时支腿伸出撑实地面，抵消切削反力带来的底盘倾覆力矩，避免作业过程中底盘晃动影响沟槽成型精度。

　　实际施工选型时需要明确适用工况边界：该装备仅适用于石块粒径不超过8厘米的均质土层，若施工区域存在大量大块孤石、建筑垃圾或坚硬岩石层，链齿会出现异常磨损甚至链架变形，这类工况需要提前配合破碎设备预处理后再进行挖沟作业。在多石土层区域进行浅层沟槽开挖时，该装备的连续作业优势十分突出，一次走刀即可完成整条沟槽的成型，省去了常规挖机反复对位、人工清底修边的工序，长距离管线施工的作业效率可提升数倍。三维建模过程中需要重点验证臂架俯仰行程与链架收折后的通行高度，保证行驶状态下挖掘机构最低点满足道路通过性要求，同时校核液压管路在臂架全行程摆动过程中的弯折半径，避免管路干涉磨损。
