矿山采石场链锯式石材荒料切割机组

　　这套链锯式石材切割设备面向露天采石场与石材加工厂的荒料分割作业，核心执行件是一条沿长悬臂导向梁循环运转的金刚石锯链。锯链由链节、刀座与烧结金刚石刀头组成，绕过悬臂前端的导向链轮与机身后端的驱动链轮，在张紧状态下沿梁体上下导轨面高速滑动，对大理石、花岗岩、砂岩等硬质矿体进行直线锯割。与圆盘锯相比，链锯的切深不受锯片直径限制，悬臂可深入矿体数米，一次走刀即可完成深槽切割，因而在荒料整形、台阶分离、大块板材下料中更具优势；与绳锯相比，链锯切口更直、导向刚性更好，适合规则矩形料块的批量开采。

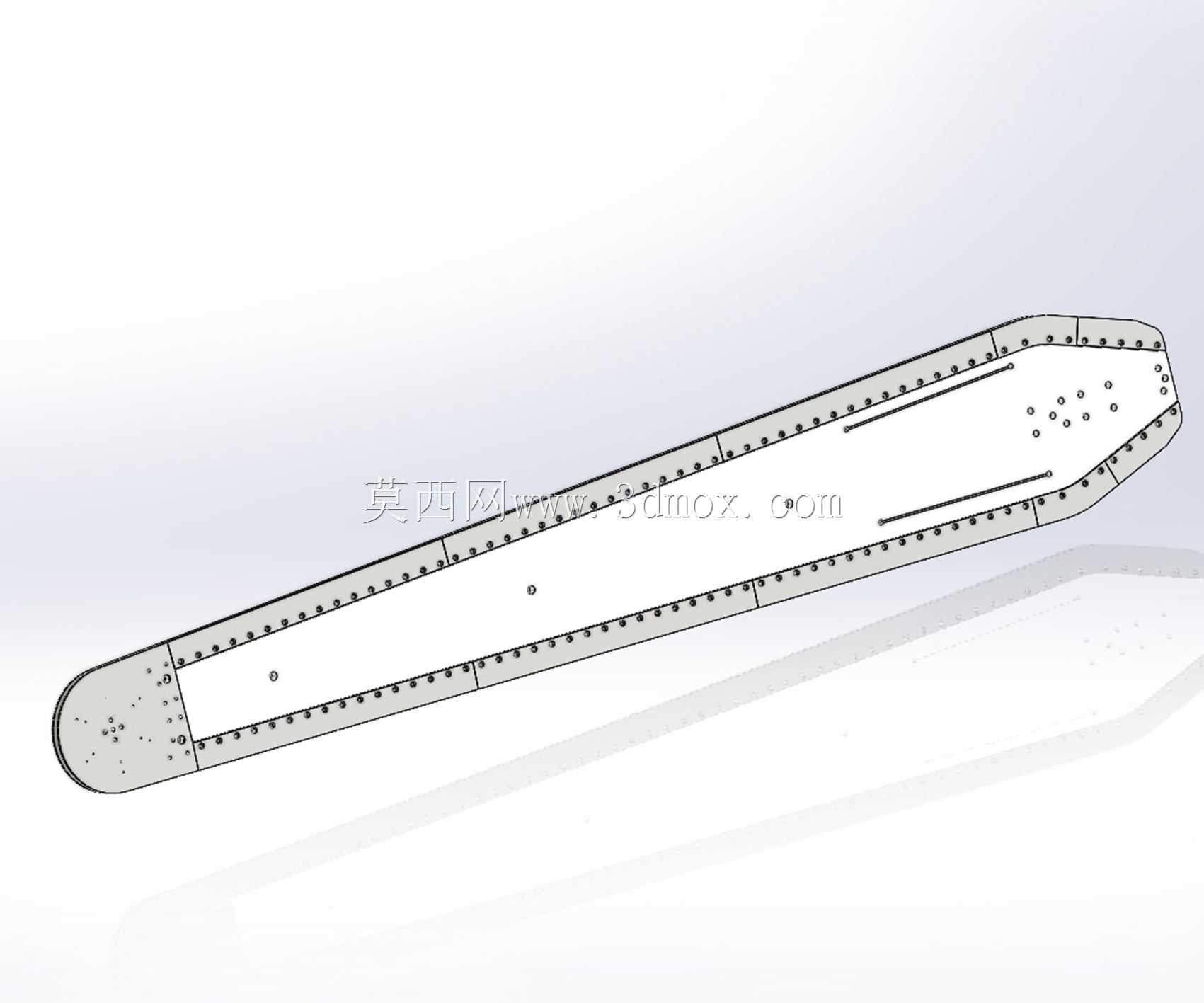

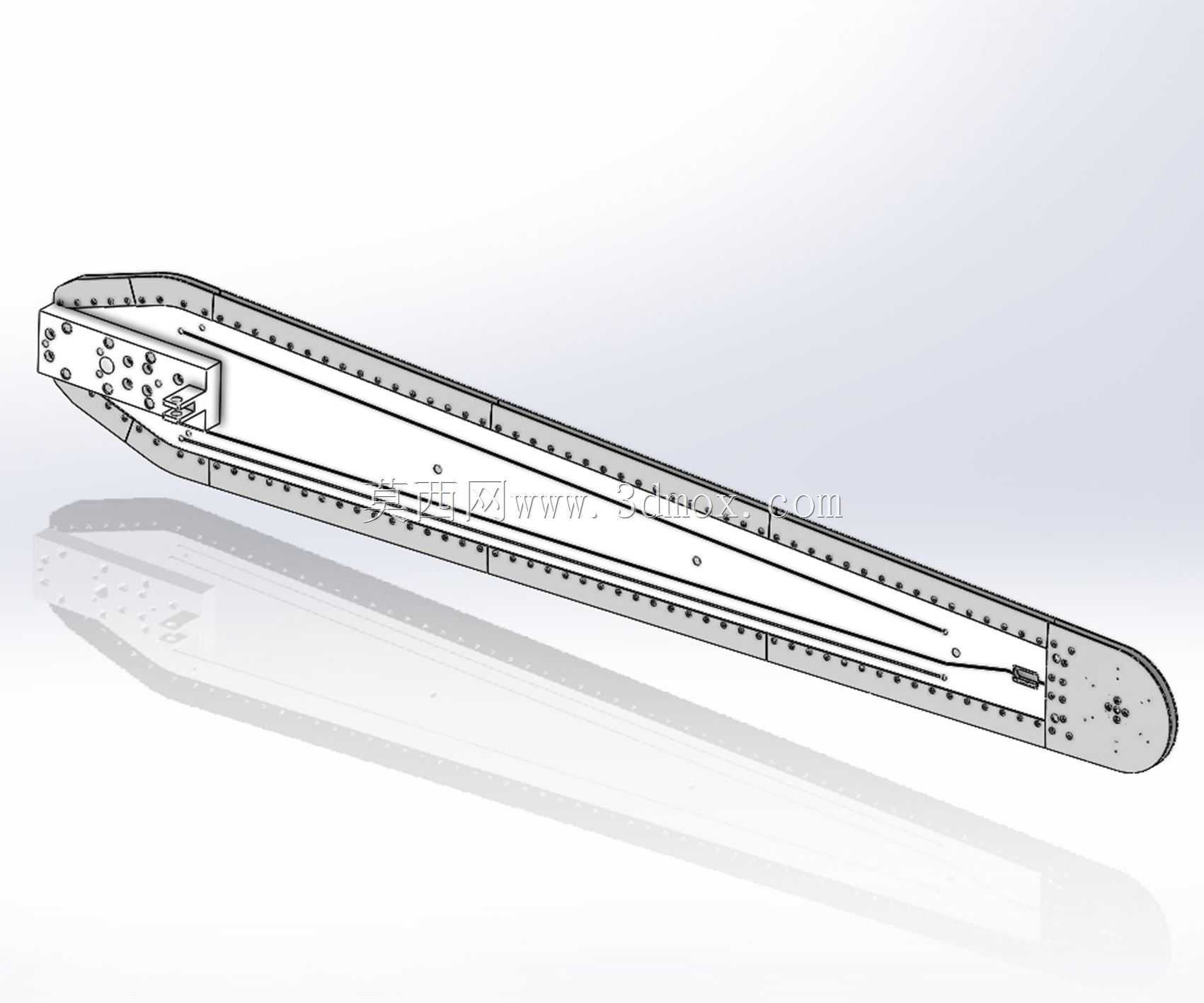

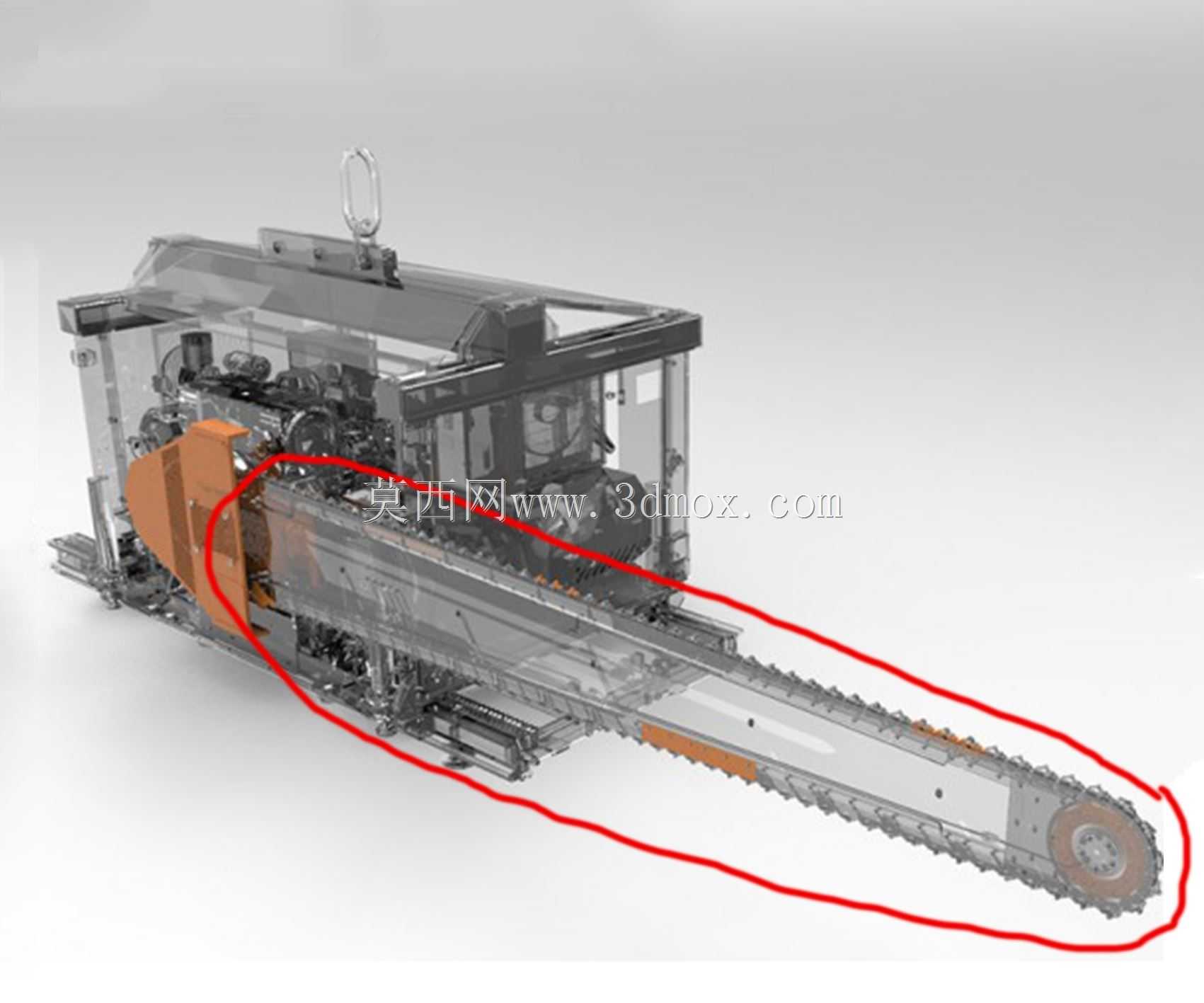

　　从整机布置看，设备分为动力主机舱、悬臂梁组件、进给行走机构与支撑底架四部分。主机舱位于后部，内部容纳驱动电机或液压马达、减速箱、链轮轴系及冷却水路，外部设防护罩与检修门，顶部保留吊环用于整机吊装转运。悬臂梁为长箱形焊接结构，是整机动刚度的关键：梁体上下铺设耐磨导轨，锯链滑块沿导轨面运行，梁内腔布置张紧油缸与冷却水管，前端导向链轮轴可通过张紧机构调节行程，补偿链条磨损后的伸长量。梁与主机的连接法兰承受锯切反力与弯矩，法兰螺栓需按交变载荷校核，建模时应保留定位止口与加强筋板。

　　进给运动由底部行走机构实现。底架上铺设双排直线导轨或轨道轮组，驱动减速机通过齿轮齿条或链轮链条带动主机沿切割方向匀速推进，进给速度需根据石材硬度与链速匹配——硬岩工况进给慢、压力大，软质石材可提高走刀速度。机身两侧设可调支撑脚或夹紧压板，切割前将整机锁定在矿体平台上，避免锯切振动导致轨迹偏移。冷却水通过悬臂内腔管路送至前端链轮与切削区，对金刚石刀头进行冷却并冲走岩粉，排水与岩屑沿锯槽回流，现场需配套沉淀池。

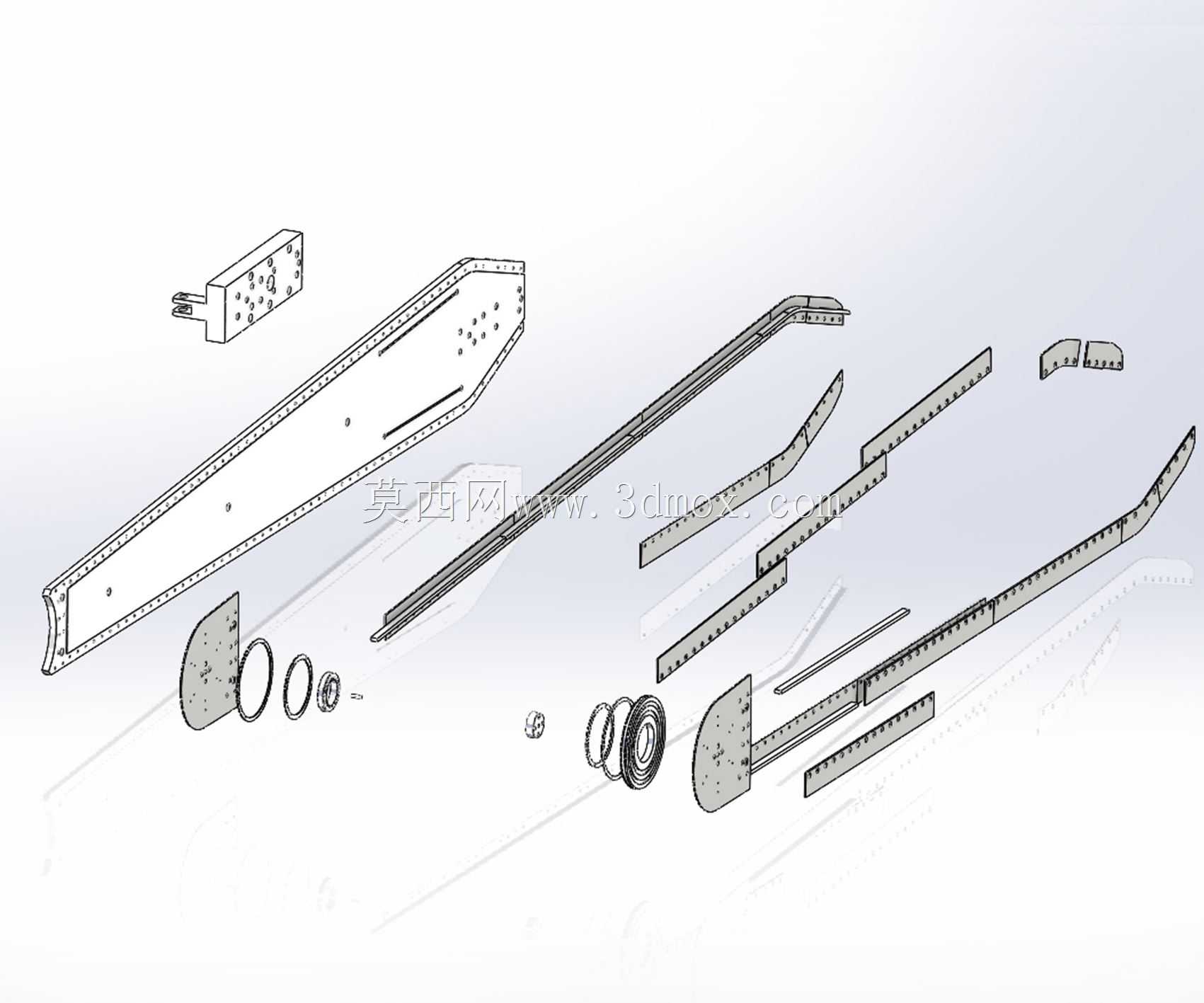

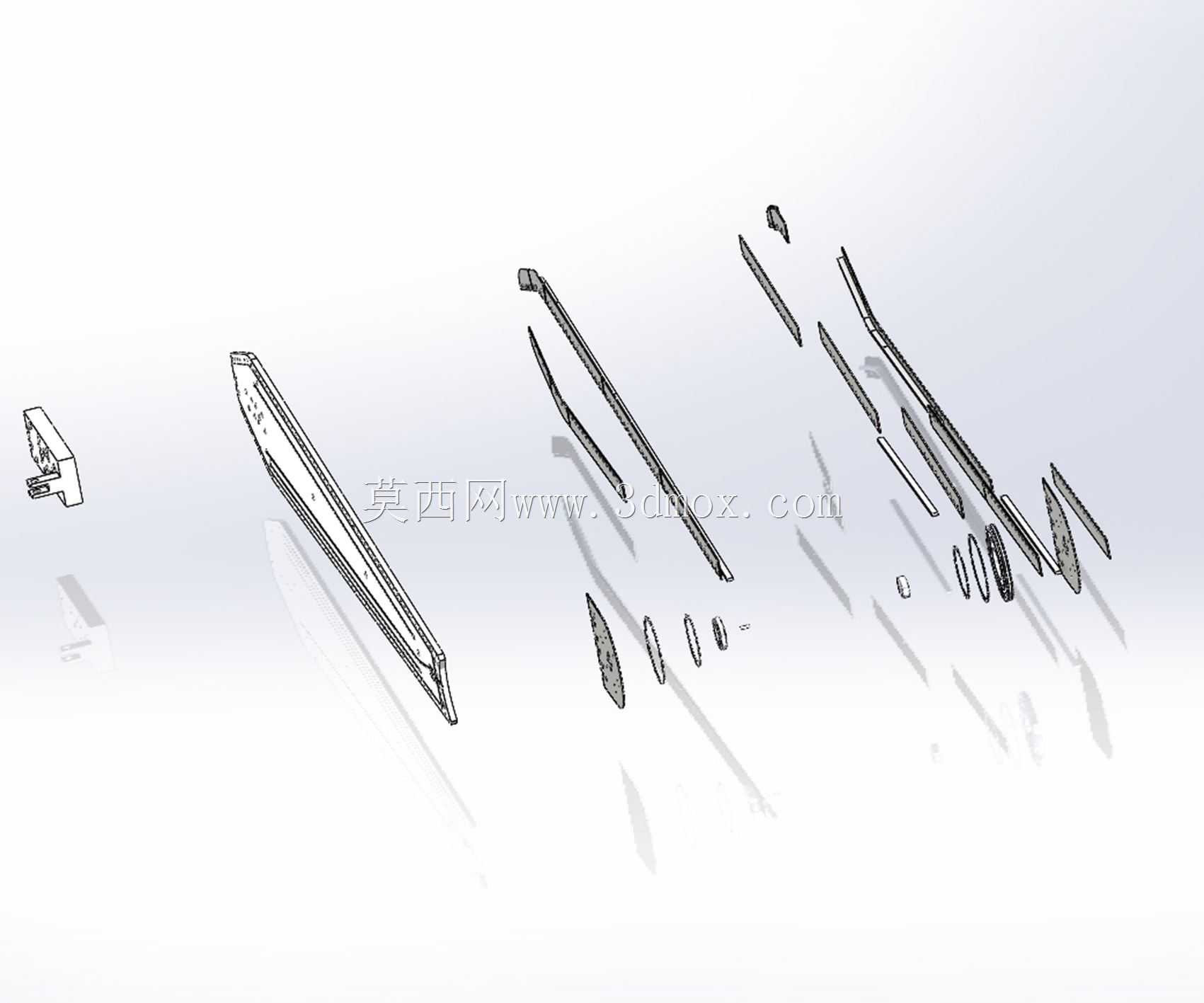

　　建模时需重点处理几处装配关系：一是锯链的阵列装配，数百个链节通过销轴铰接成闭环，链节与导轨、链轮齿廓的啮合包角需按实际节距匹配，运动仿真中可将链条作为柔性循环子装配处理；二是悬臂梁的长度边界，梁体伸出长度决定最大切深，选型时需结合矿体台阶高度确认悬臂有效行程与机身退刀空间，整机总长通常在数米量级，运输时需考虑悬臂拆卸或分体吊装；三是驱动端与张紧端的同轴度，前后链轮轴平行度偏差会导致链条跑偏、偏磨，张紧行程一般预留链节累计伸长量的补偿区间；四是防护罩与检修边界，主机舱门开启角度、链轮维护空间、链条更换通道都应在布局阶段留出操作余量。

　　实际工况中，设备沿矿体顶面铺设的轨道行走，悬臂垂直下压切入岩体，先锯出垂直深槽，再配合水平钻削或串珠锯完成底面分离，最终取出规则荒料。锯切力主要沿悬臂纵向与垂直方向传递，梁体挠度直接影响切口直线度，设计中需对悬臂做满载工况下的静刚度校核，控制前端挠度在允许范围内；导轨面采用耐磨钢或可更换衬板，便于现场维护。金刚石刀头的磨损为渐进过程，张紧机构需定期检查，链条松弛会引起跳齿甚至脱链。

　　对于结构设计与选型人员，该模型可用于验证悬臂梁截面、链轮中心距、导轨跨距与整机稳定性的匹配关系；对采石工艺人员，可据此规划走刀路径、轨道铺设位置与冷却水供给点。整机安装边界需兼顾轨道基础平整度、机身回转或移位空间、吊装设备吨位以及供电供水接口位置，这些在三维布局中均应同步体现，避免现场就位后与矿体台阶、运输通道发生干涉。
