发那科ArcMate100iB六轴焊接机械臂

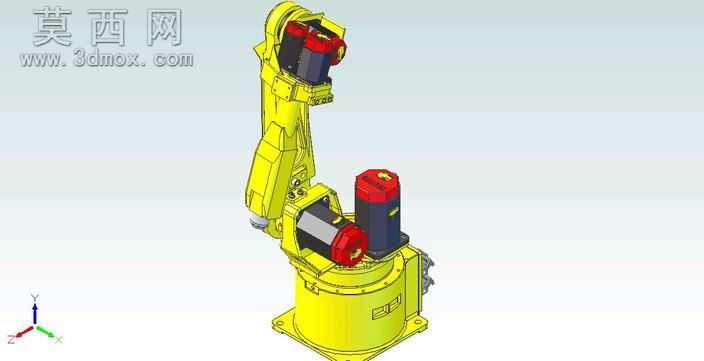

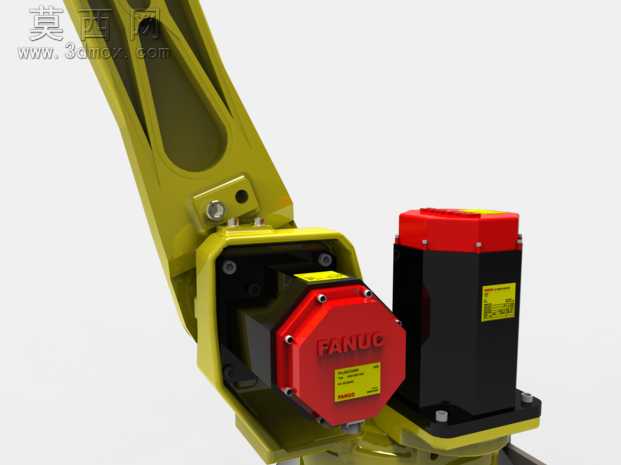

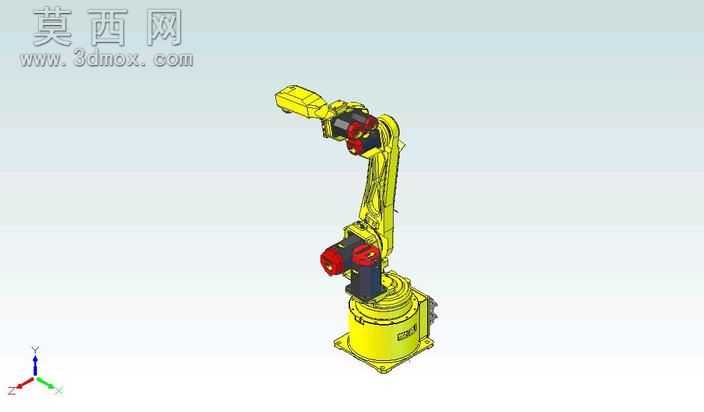

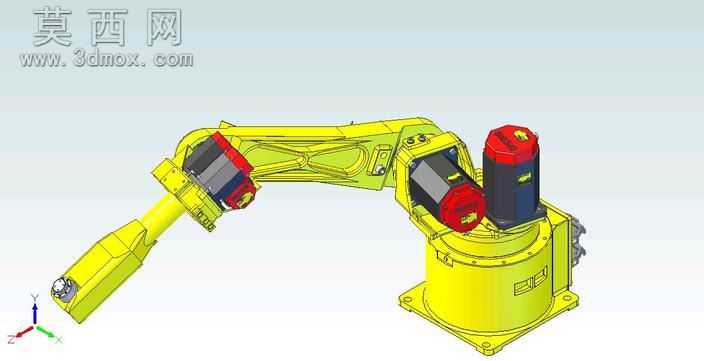

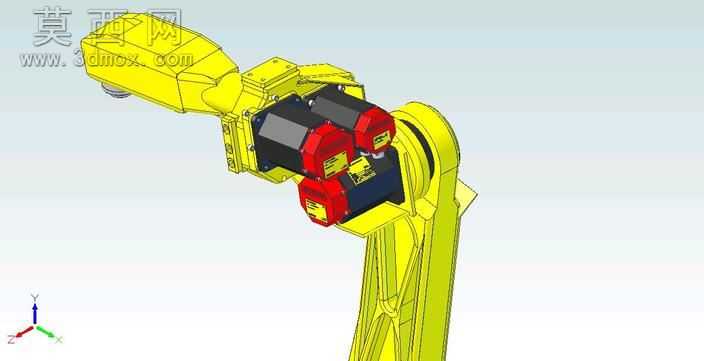

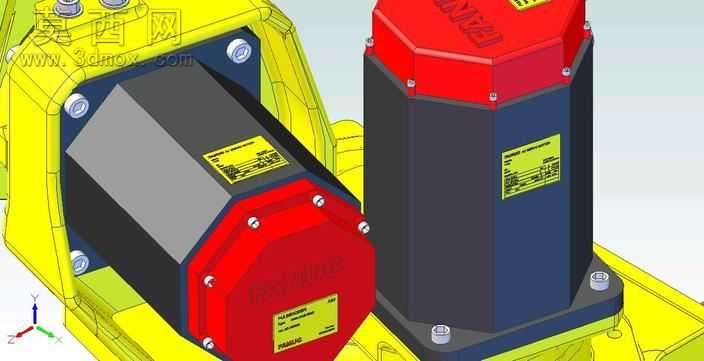

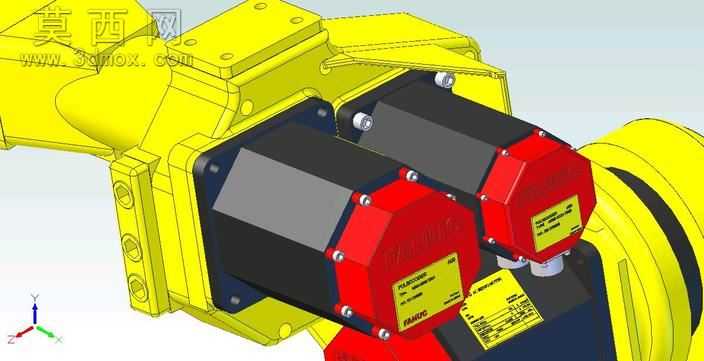

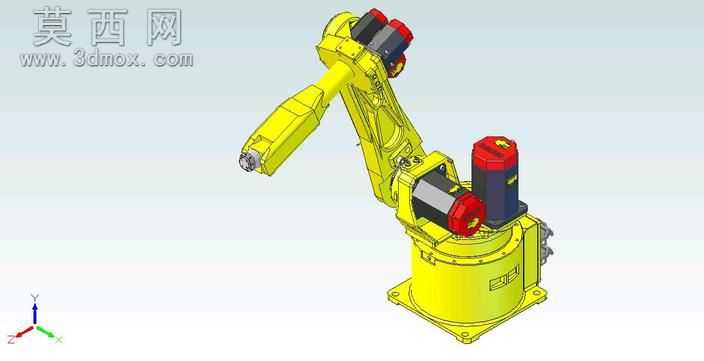

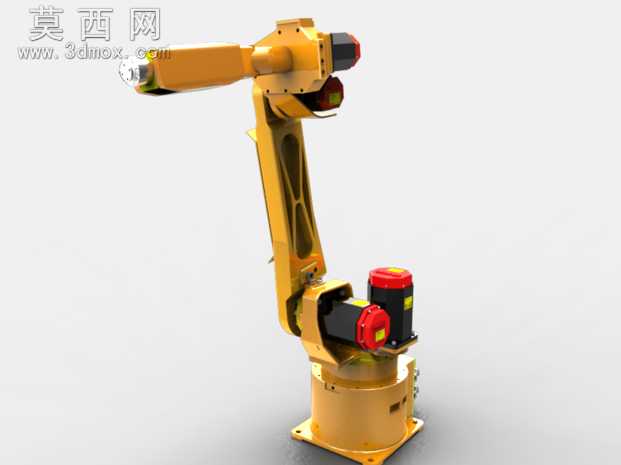

本模型为发那科ArcMate100iB六轴焊接机械臂的高精度三维建模作品，建模过程严格参照该型号工业机器人的真实尺寸比例与结构特征完成，整体还原度达到工业应用级标准。建模阶段采用自底向上的装配设计思路，首先对底座回转机构、大臂摆动关节、小臂俯仰关节、腕部三个旋转关节分别进行独立零件建模，逐一还原关节内部的伺服电机安装位、谐波减速器装配槽、线缆走线通道等细节结构，确保每一处连接位的装配公差符合真实机械设计规范。材质渲染环节针对不同部件做了区分处理：底座采用哑光黑色铸铁材质，添加细微的磨砂颗粒质感与安装孔位的金属倒角反光，还原重型设备底座的稳重质感；大小臂主体采用发那科标志性的亮黄色工业烤漆材质，调整漆面的反光度与粗糙度参数，模拟真实工业涂装的细微橘皮纹理，同时在臂身预留的商标安装位做了轻微的凹陷处理；关节处的伺服电机端盖采用亮红色工程塑料材质，搭配黑色的密封橡胶圈细节，电机散热格栅做了凹凸纹理处理，还原真实部件的散热结构特征；末端法兰盘采用金属银色不锈钢材质，添加细微的拉丝纹理与安装螺纹孔的细节，适配各类焊接末端执行器的装配需求。结构设计上完整还原了该型号机械臂的六轴自由度运动逻辑，每一个关节的旋转范围都参照真实设备参数做了限位约束，可直接用于运动仿真演示，验证焊接作业过程中的臂身运动轨迹与干涉情况。模型同时保留了臂身内部的线缆排布空间、关节处的润滑注油口细节、底座的固定安装孔位等生产实用细节，既可以作为工业自动化教学的演示模型，也可用于焊接工作站的布局仿真、产线方案的可视化展示，帮助设计人员快速完成焊接工位的布局规划与动作节拍验证。模型整体布线规整，无破面、重叠面等几何错误，曲面过渡顺滑，关节衔接处的缝隙控制均匀，完全还原了真实焊接机器人紧凑灵活的结构特点，能够直观展现该型号机械臂高速作业时的结构稳定性与动作灵活性优势。
