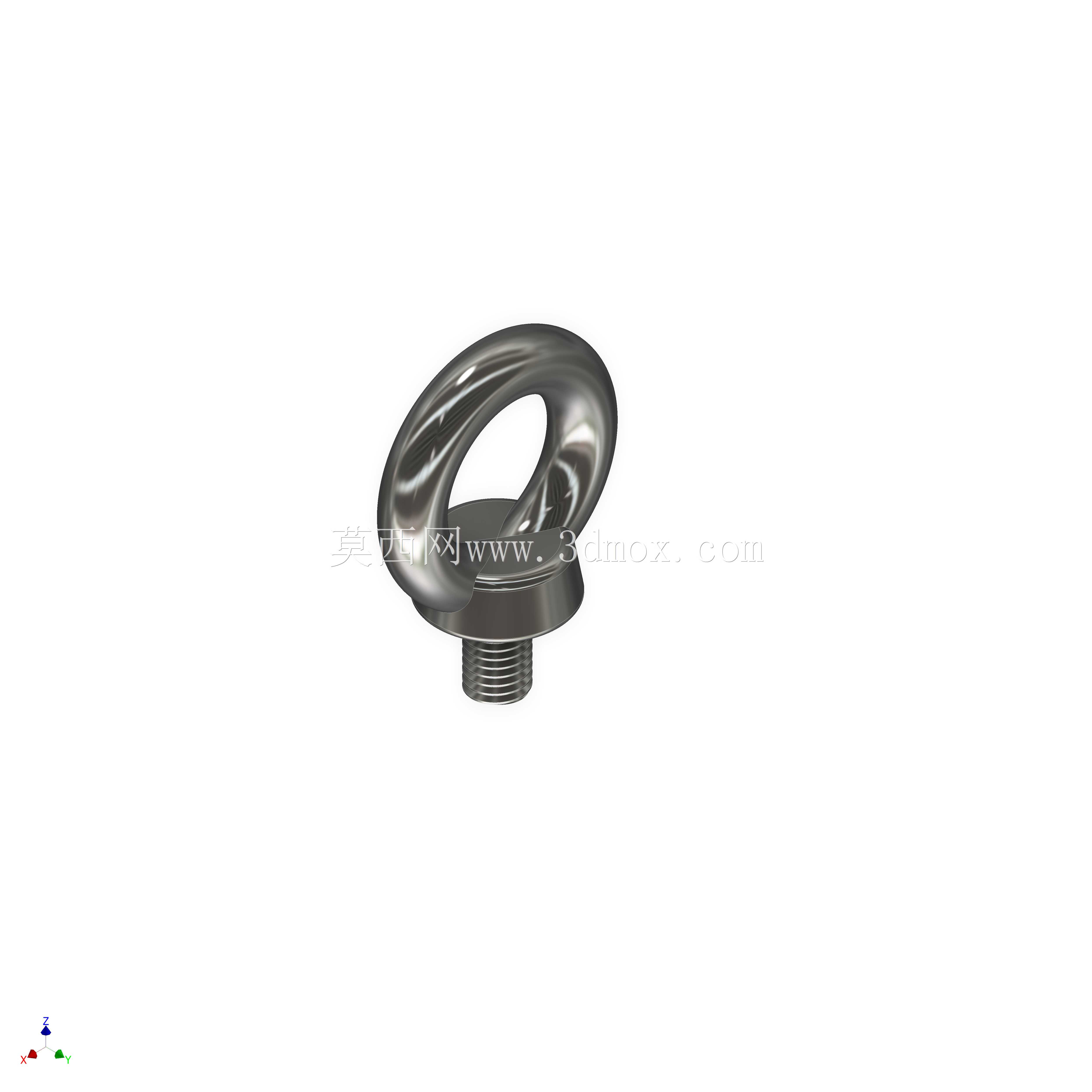

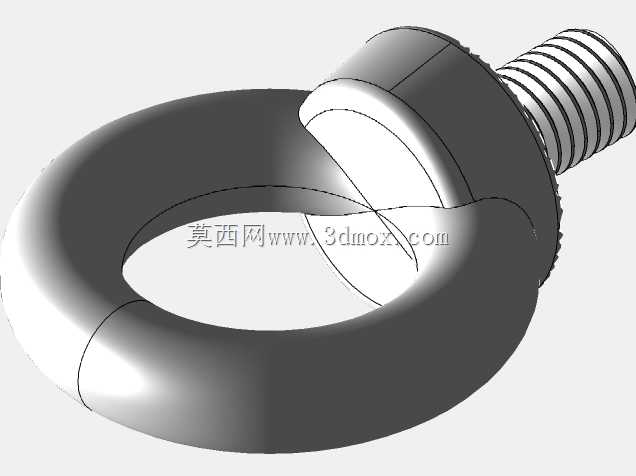

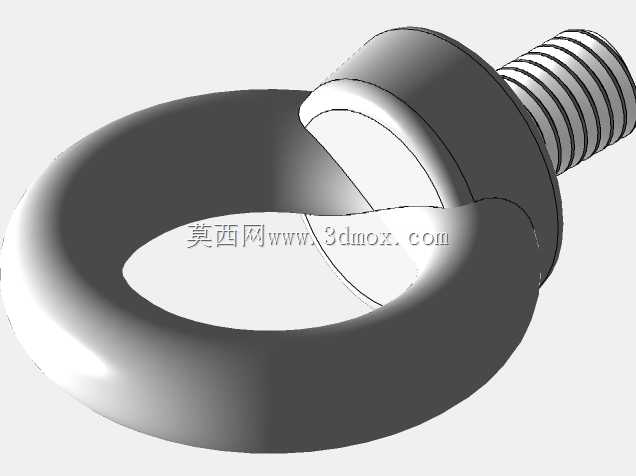

符合DIN580标准M10规格吊环螺栓结构设计

这款吊环螺栓是起重吊装、设备安装、工装转运场景中常用的受力连接件，核心作用是为各类需要起吊、悬挂、牵拉的工件或设备提供可靠的受力挂载点，在车间设备移位、重型零部件吊装、模具转运、生产线工装挂装等场景中应用十分广泛，能够配合卸扣、钢丝绳、吊装带等索具完成垂直起吊、小角度斜向牵拉等作业，是起重作业环节中保障挂载点受力可靠的基础五金部件。从功能特性来看，该吊环螺栓采用一体式锻造成型结构，上部为封闭的环形吊耳结构，下部为标准外螺纹连接段，环形部分与螺纹基座之间做了圆弧过渡强化处理，避免应力集中导致的受力断裂风险，环形吊耳的内孔尺寸经过匹配设计，能够适配常规规格的卸扣横销与吊装带挂接，不会出现卡滞或者配合间隙过大导致的索具晃动问题，螺纹段采用标准公制粗牙螺纹，牙型饱满，啮合时受力均匀，能够保证与被连接件的螺纹孔紧密配合，不会出现滑牙、松脱的隐患。在设计思路上，这款吊环螺栓严格遵循DIN580标准的受力要求，整体结构优先保障轴向受力强度，环形吊耳的截面采用椭圆形变截面设计，在吊索挂接的受力区域做了截面加厚处理，基座与螺纹衔接的位置做了凸台承压面设计，安装时承压面能够完全贴合被连接件的安装平面，分散螺纹根部的压应力，避免安装时螺纹根部因为局部应力过大出现断裂，同时环形吊耳的成型弧度经过反复校核，保证挂接索具时受力方向能够尽量沿螺栓轴向传递，减少额外的弯曲力矩对螺栓强度的影响。从外形尺寸与安装边界来看，该吊环螺栓公称螺纹规格为M10，螺纹段长度适配常规厚度的设备安装板、模具基座的挂载厚度需求，安装时需要在被连接件上加工对应规格的公制内螺纹，保证螺纹啮合长度达到标准要求的受力深度，承压面需要加工平整，不能有凸起、焊渣或者倾斜面，避免安装后吊环出现偏斜导致受力不均；环形吊耳的外轮廓尺寸经过优化，既保证了足够的受力截面强度，又不会因为尺寸过大导致安装空间受限，在狭小的设备安装空间内也能顺利完成索具挂接作业，安装完成后环形吊耳可在一定范围内转动，方便不同方向的索具挂接调整，适配不同角度的吊装牵拉需求，作业前需要确认螺纹完全拧紧，承压面完全贴合，避免起吊过程中出现松脱风险。
