外热式手持电烙铁精细三维结构设计

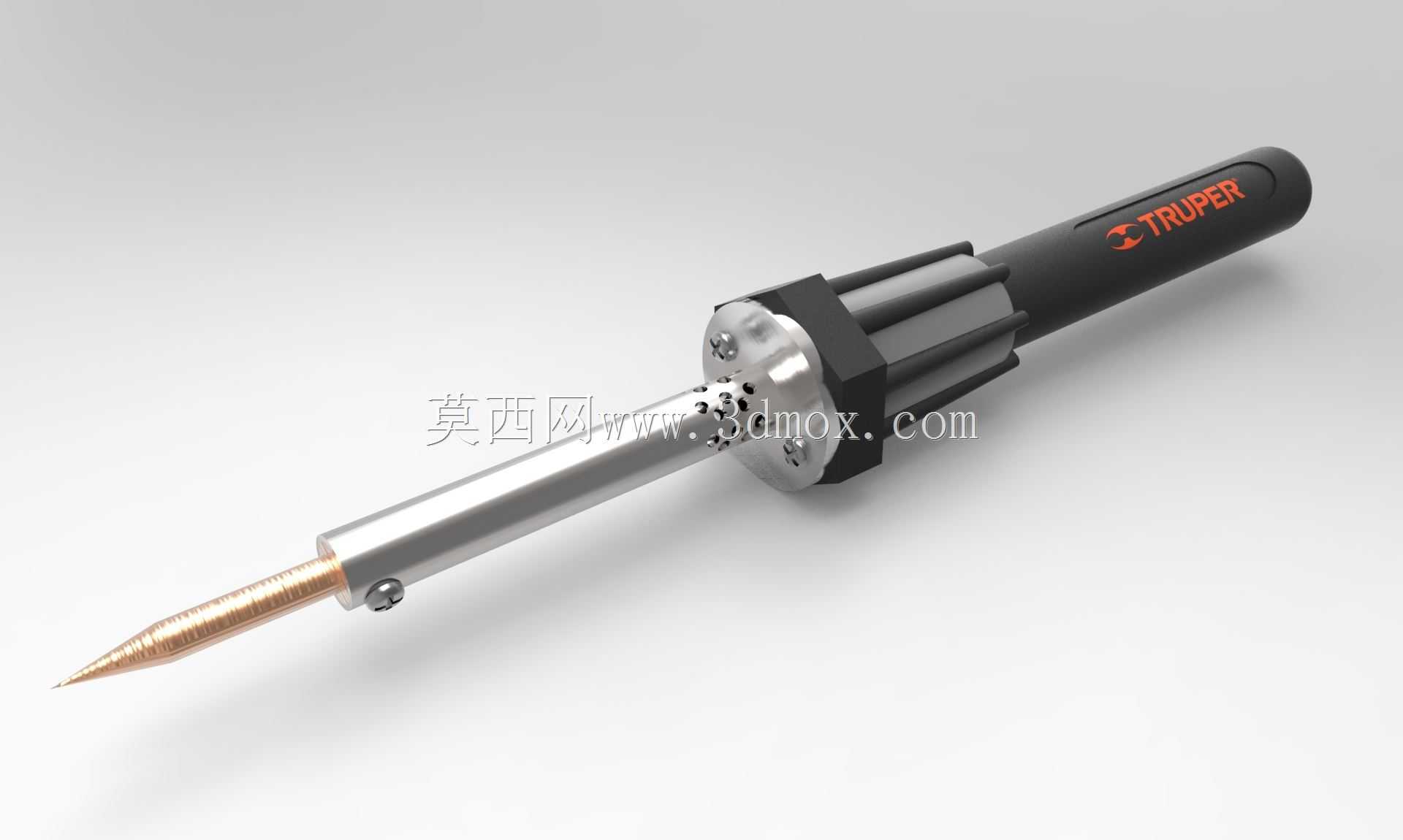

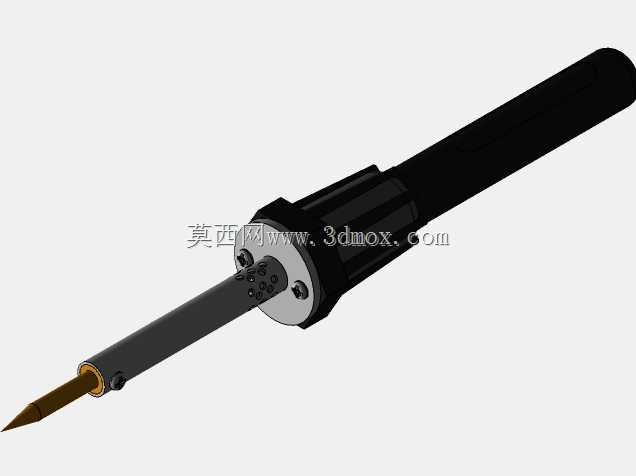

这款外热式手持电烙铁的三维结构设计，完全围绕电子装配、电器维修、五金加工等场景的实际焊接作业需求展开，覆盖从消费电子主板元器件补焊、家电线路接点修复、小型五金件锡焊固定到手工电子DIY制作的全场景使用需求，是电子制造售后、家电维修门店、工科实训场景中不可或缺的基础焊接作业工具。从功能特性来看，该设计完整还原了外热式电烙铁的核心作业逻辑：铜制尖锥烙铁头作为核心作业端，采用高导热铜材加工，尖锥造型可适配0.5mm级别的精细引脚焊接，也可应对大尺寸接线端子的堆锡作业，烙铁头侧面设置的锁紧螺丝结构，可实现烙铁头的快速更换与伸出长度调节，适配不同焊接场景的温度传导需求；烙铁头与手柄衔接的金属散热段采用多棱面镂空结构设计，既可以通过增大空气接触面积快速散除作业过程中向上传导的余热，避免手柄部位温度过高影响持握舒适度，也能作为结构加强筋提升金属段的抗形变能力，防止日常放置、跌落时出现连接段弯折损坏。手柄部分采用符合人体工学的收腰造型，表面做防滑纹理处理，持握时贴合手掌虎口曲线，长时间焊接作业不易产生手部疲劳，手柄尾部的品牌标识区域做凹陷式设计，避免日常使用中标识被摩擦脱落。从设计思路层面，整个模型采用分模块装配逻辑，将烙铁头、发热芯固定座、散热连接段、绝缘隔热内衬、防滑手柄、尾部压线结构拆分为独立可拆分的零部件，完全还原真实产品的装配流程，每个连接位的卡扣、螺纹配合尺寸都严格按照实物的装配公差设计，既可以用于产品外观渲染展示，也可作为手板制作、结构改良的参考依据。从外形尺寸与安装边界来看，该电烙铁整体长度控制在200mm左右，最大直径位置为散热段的30mm，手柄握持段直径为22mm，符合成年人单手持握的最佳尺寸区间；烙铁头伸出散热段的长度可在15mm-30mm区间调节，对应的安装边界预留了足够的锁紧螺丝调节行程，散热段与手柄的连接位设置了耐高温隔热衬套，完全阻断发热段的热量向手柄传导，手柄尾部的出线位做了防弯折弹簧结构设计，可避免电源线反复弯折出现线芯断裂的问题，整体结构的尺寸边界完全适配常规电烙铁的通用配件规格，可直接匹配市售的常规外热式发热芯、通用烙铁头配件，无需额外开模定制。
