DIY改制M12蝶形组合紧固件结构

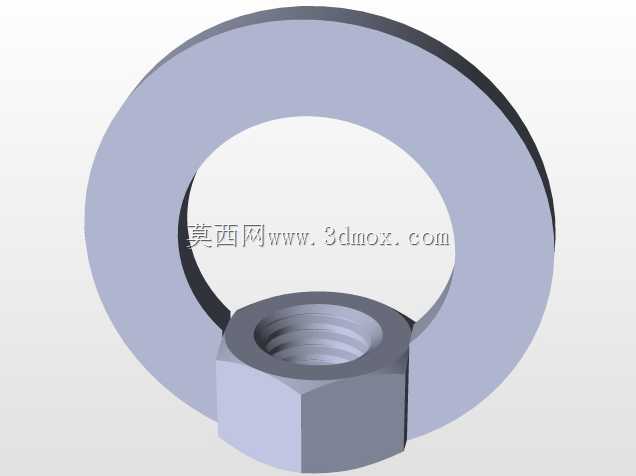

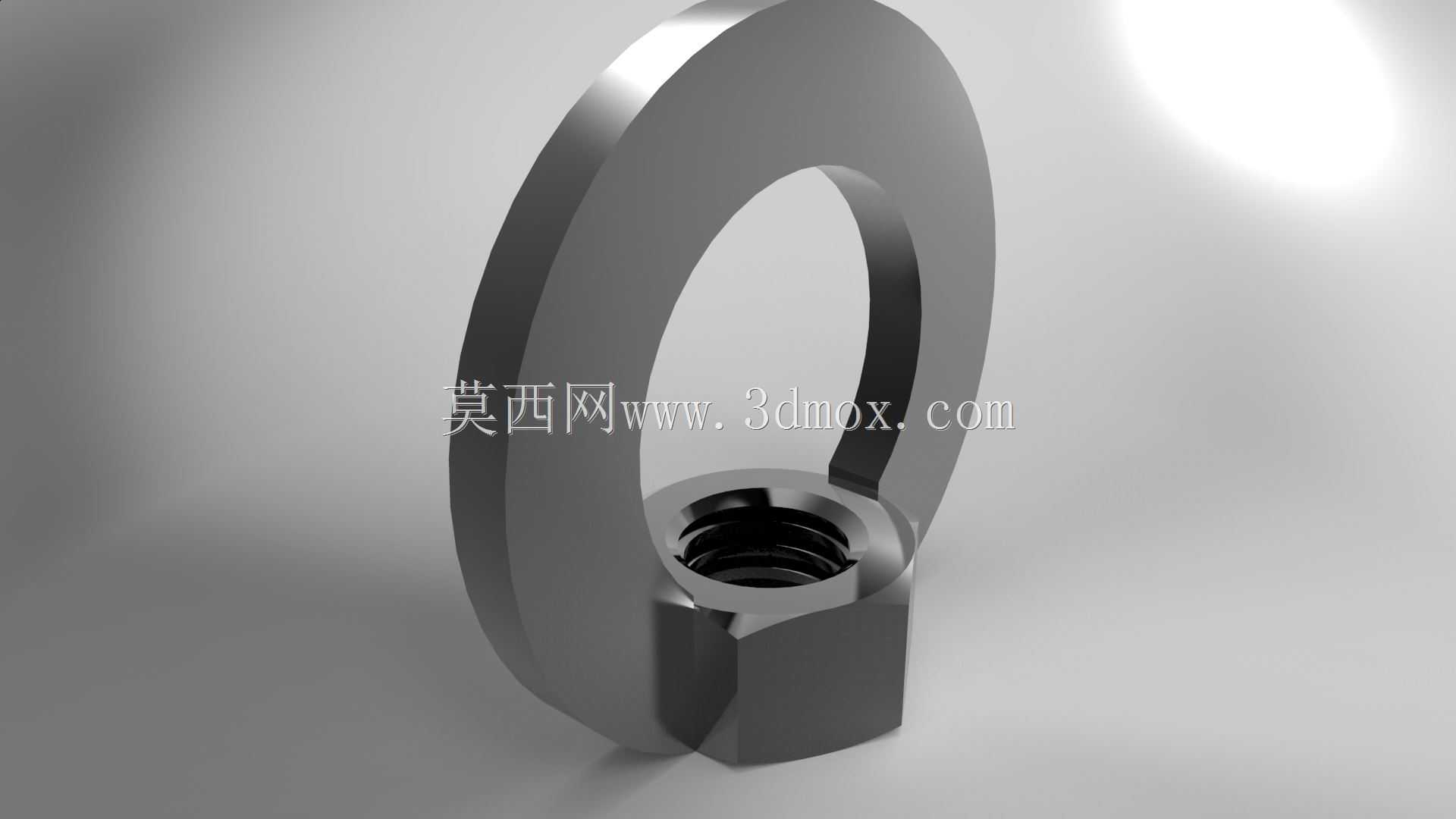

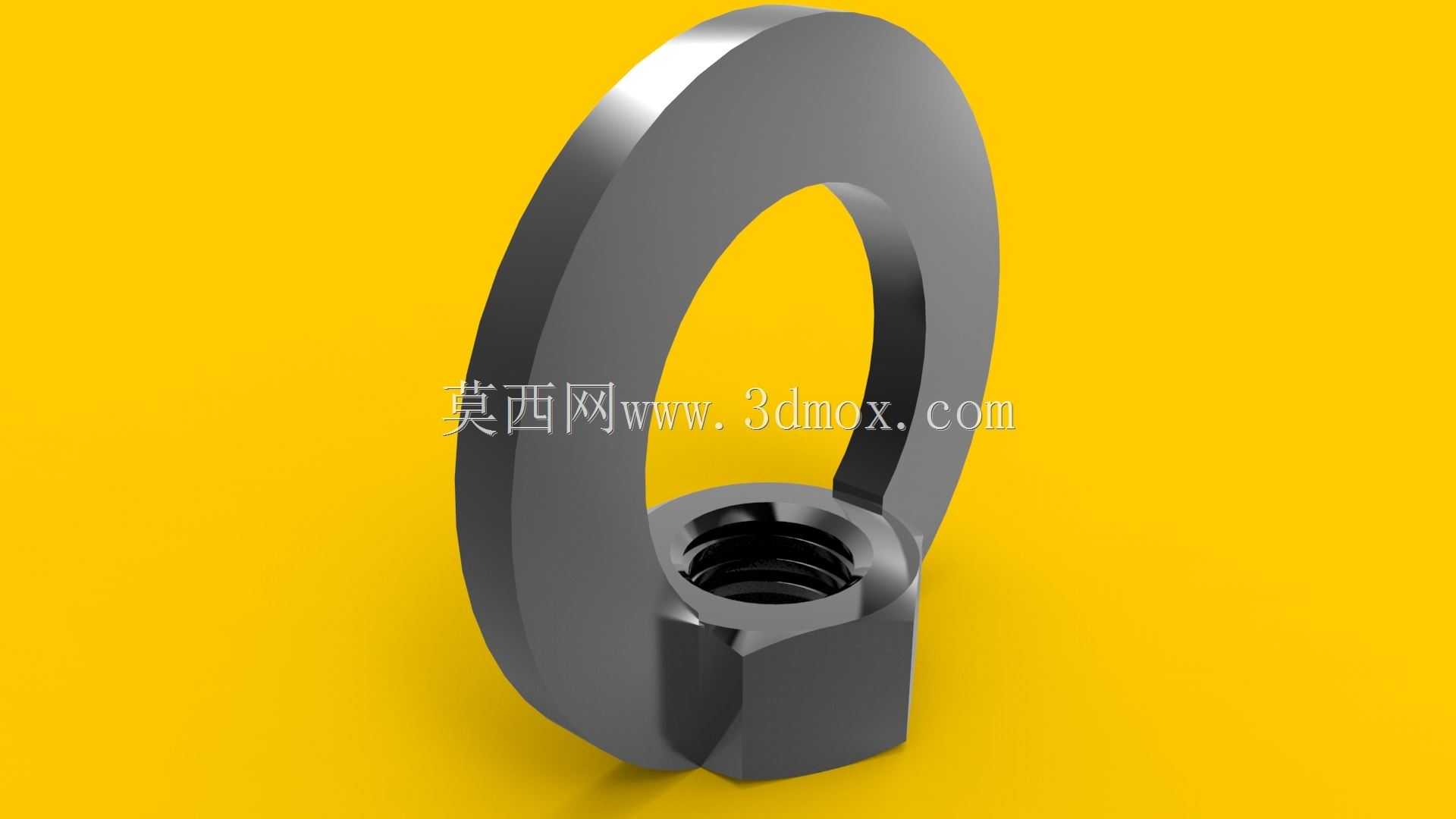

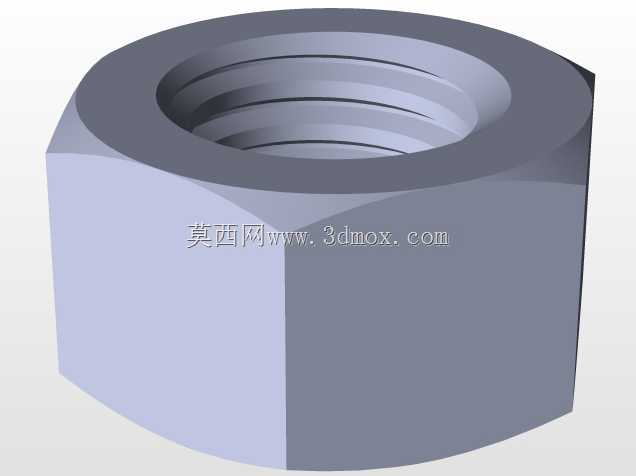

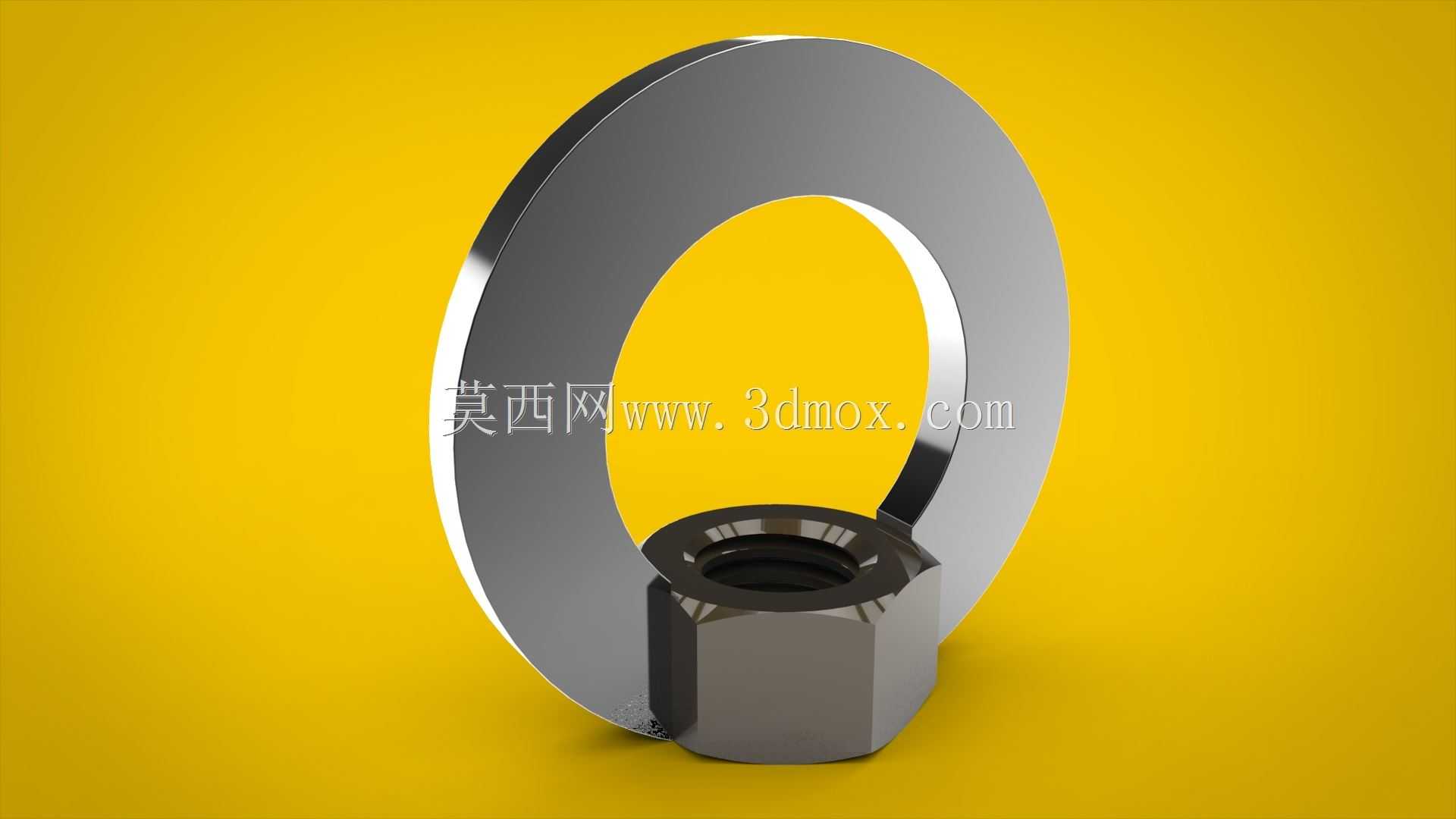

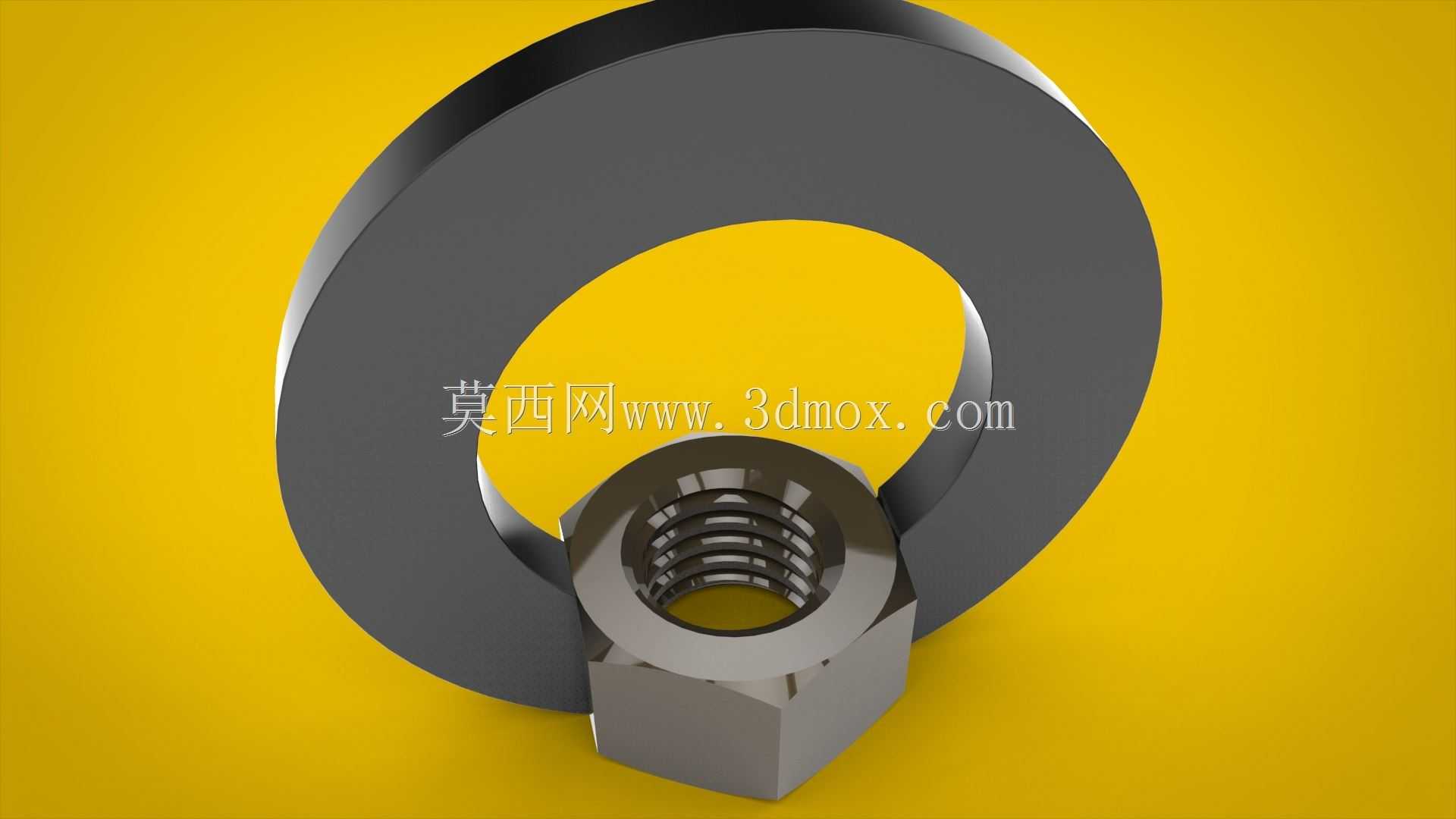

这款改制组合紧固件主要面向设备日常运维、小型工装搭建、非标机械改装等场景下的快速装拆需求，在需要频繁拆卸调整的防护罩、小型检修盖板、工装定位压块、轻型管线固定支架等部位，这类带大握持面的蝶形结构无需额外扳手工具，操作人员徒手即可完成拧紧与松脱操作，相比普通六角螺母能大幅缩短装拆耗时，尤其适合空间狭窄无法容纳扳手转动、或是需要快速开合检修的作业点位。产品采用M12标准螺纹规格作为连接基础，搭配改制的大直径垫圈结构，垫圈部分选用常规M24平垫圈作为坯料裁切加工，垫圈与螺母本体之间通过钎焊、熔焊或是氩弧焊接方式实现刚性固定，焊接后垫圈与螺母同轴度控制在合理公差范围内，避免安装时出现螺纹偏斜、垫圈卡滞的问题。设计思路上摒弃了常规蝶形螺母冲压翼片的结构形式，利用现成标准垫圈改制形成大直径的环形握持边，相比冲压翼片的接触面积更大，徒手拧紧时手掌受力更均匀，不会出现薄翼片硌手、施力过大时翼片变形弯折的问题，同时环形结构没有突出的棱角，在设备外露部位使用时不易勾挂衣物、刮碰操作人员，安全性更优。外形尺寸方面，螺母部分保留标准M12六角螺母的对边尺寸与螺纹有效啮合长度，保证螺纹连接的啮合扣数满足受力要求，改制后的垫圈外径与常规M24平垫圈一致，安装时的通孔边界可参照M24垫圈的覆盖范围设计，被连接件的安装面需要保证平整，避免焊接后的垫圈与安装面贴合不严导致预紧力不足。安装过程中无需配套扳手，只需握持环形垫圈部分旋转即可带动螺母沿螺纹进给，拧紧时的预紧力依靠手掌施力即可满足轻型连接的受力需求，针对需要更大预紧力的点位，也可通过圆棒穿入垫圈中心孔辅助加力，不会像普通蝶形螺母的翼片那样在加力时发生断裂变形。这类改制组合件兼顾了标准件的低成本优势与蝶形螺母的免工具操作特性，在小型非标设备、DIY作业场景、临时工装搭建中能够替代多类标准紧固件，减少工具携带需求，提升装拆作业效率，同时焊接固定的垫圈与螺母不会出现松脱分离的问题，在频繁拆装的场景下也不会出现零件散落丢失的情况，适配多类轻型连接的使用需求。
