多规格工业传动链轮组合结构设计

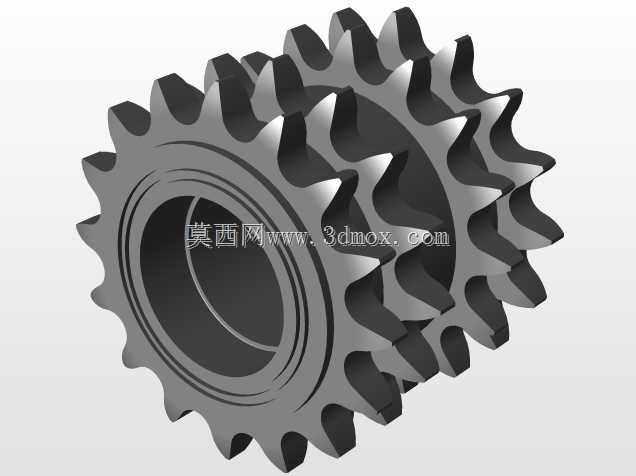

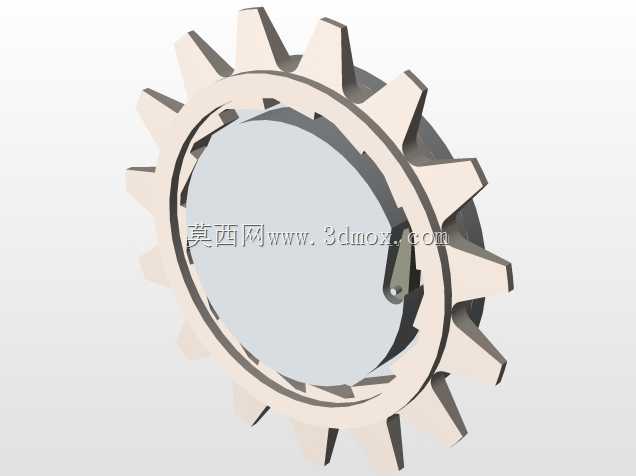

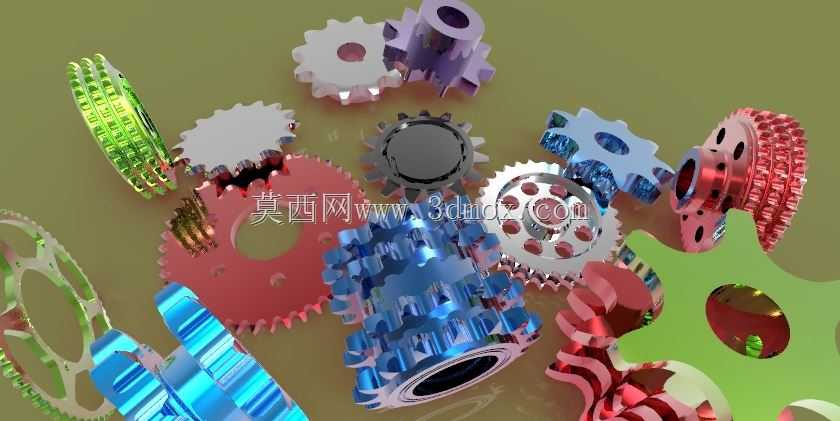

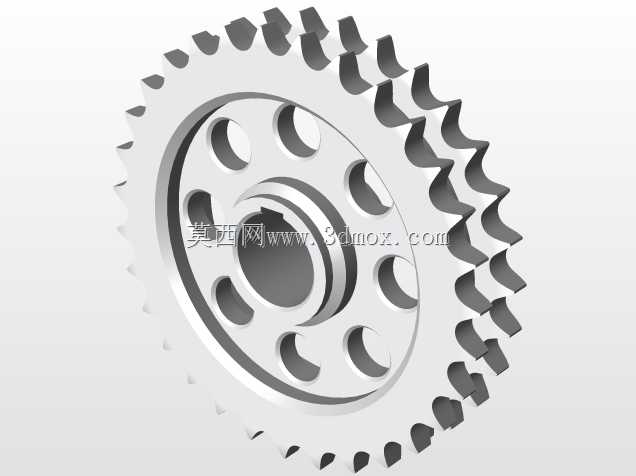

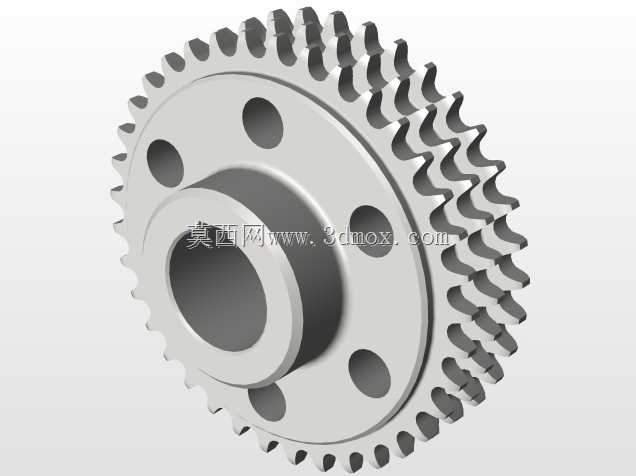

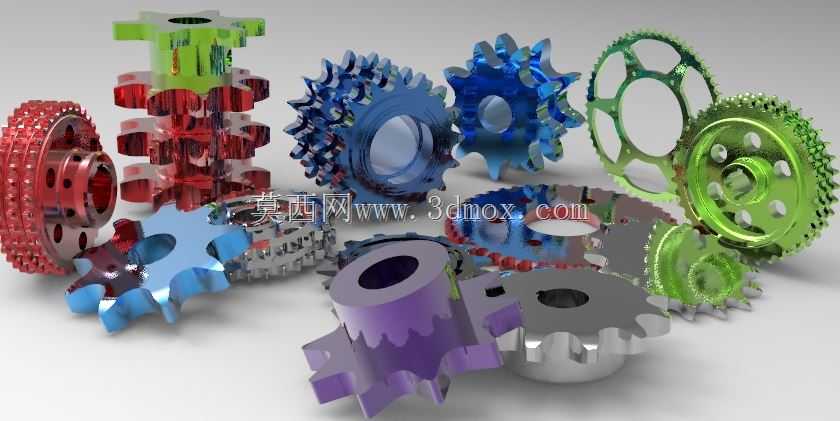

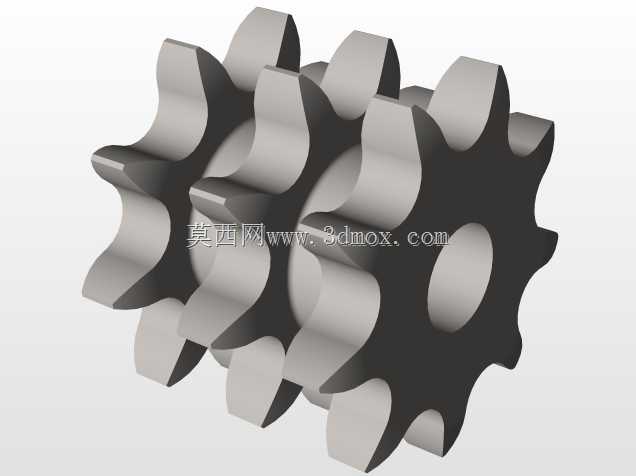

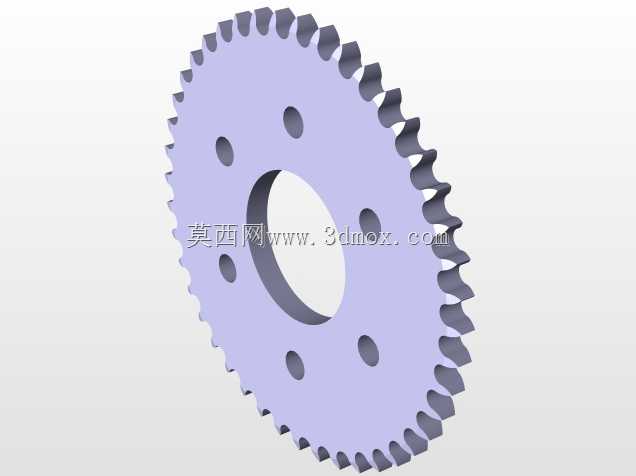

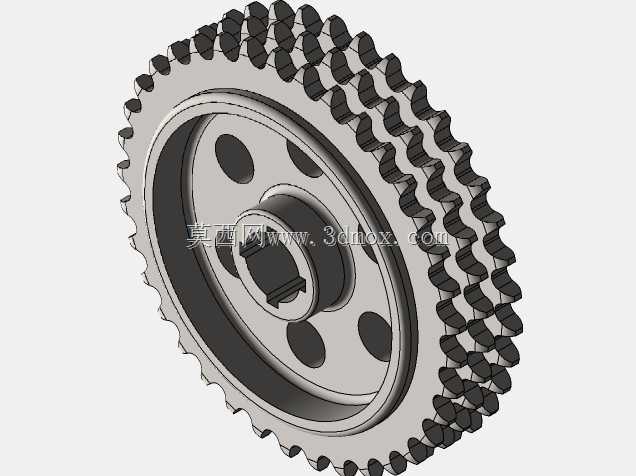

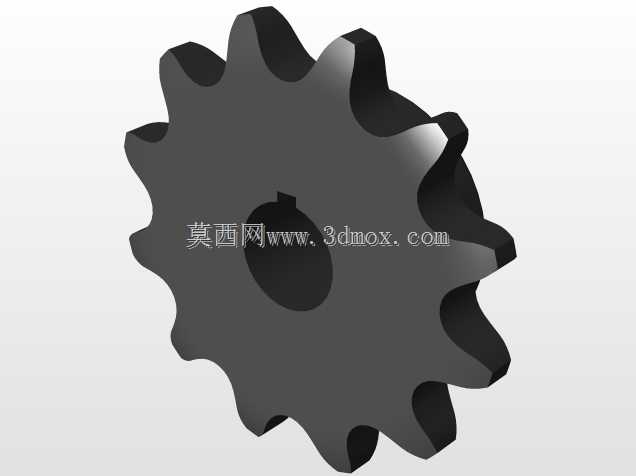

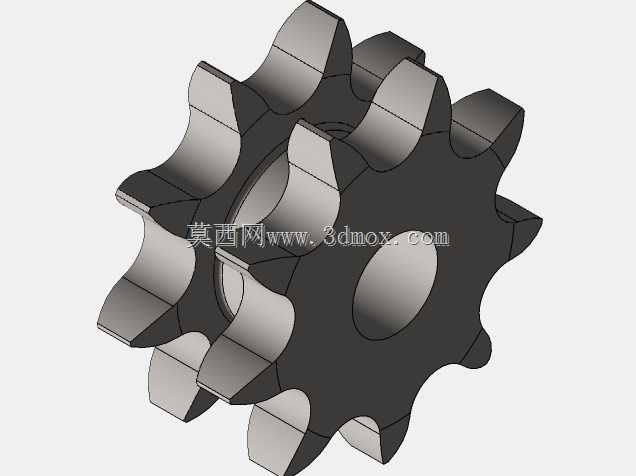

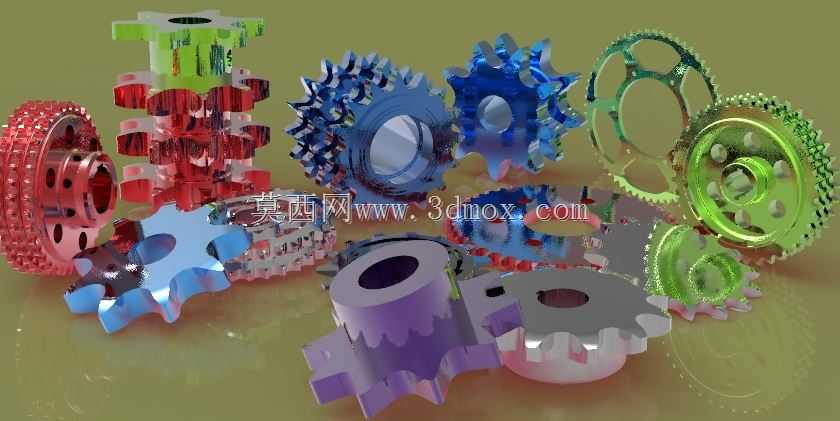

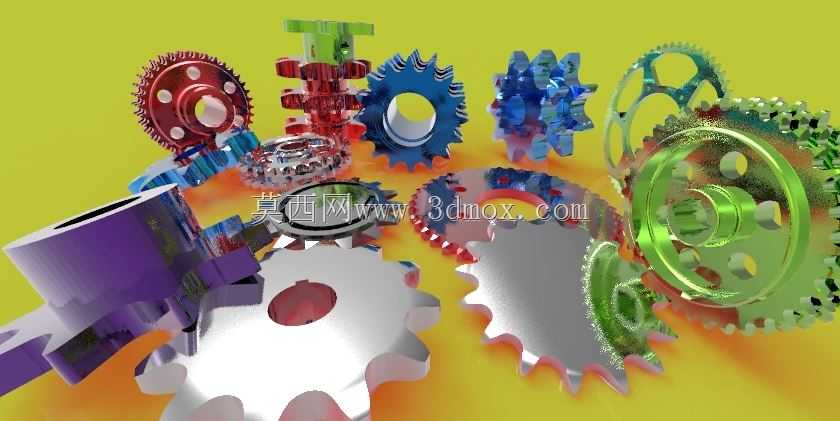

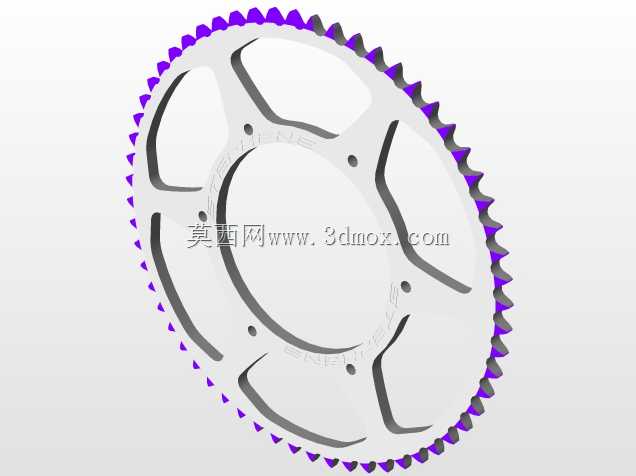

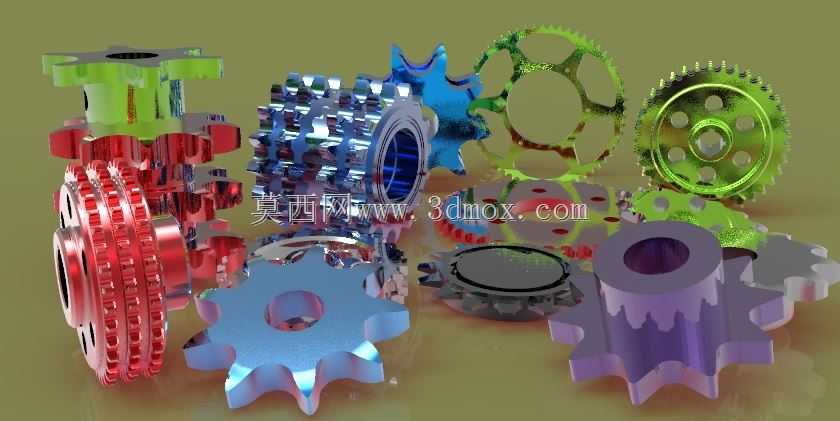

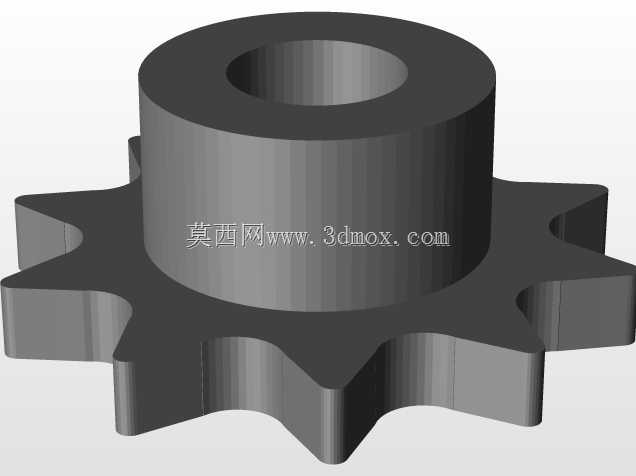

链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递的工业场景中，从轻工业的输送生产线、食品加工设备，到重工业的矿山输送机械、工程机械传动机构、农业机械动力传输单元，再到物流分拣系统、摩托车及非机动车传动结构，链轮的啮合精度、结构强度直接决定整套传动系统的运行稳定性与使用寿命。本次呈现的链轮组合覆盖了多种齿形、节距、轮毂结构的链轮样式，可适配不同载荷等级、不同安装空间、不同传动比需求的链传动场景。从功能特性来看，不同结构的链轮对应不同的工况需求：带加厚轮毂的双排链轮适用于重载传动场景，可承受更高的扭矩载荷，避免单排链条传动时的载荷集中问题，大幅提升传动系统的抗冲击能力；辐板式带减重孔的链轮适用于中高速轻载传动场景，在保证轮齿啮合强度的前提下降低自身转动惯量，减少传动过程中的动能损耗，提升传动响应速度；片式薄链轮适用于安装空间紧凑的轻载传动场景，可在狭小的设备腔体内部完成动力传递，适配小型自动化设备的紧凑布局需求；异形齿形链轮则可适配特殊规格的传动链条，满足非标设备的定制化传动需求。在设计思路上，所有链轮的齿形轮廓均严格遵循链传动啮合原理，齿沟圆弧、工作齿面、齿顶圆弧的参数匹配对应链条的滚子直径、节距参数，保证链条滚子与轮齿能够顺畅啮合，避免卡链、跳齿问题的出现；轮毂部分的安装孔、键槽尺寸按照通用安装标准设计，可与对应直径的传动轴实现可靠配合，键槽的位置与深度经过受力校核，保证扭矩传递过程中不会出现键连接失效的问题；轮体部分的结构设计充分考虑了受力分布，轮齿根部做圆弧过渡处理，降低应力集中系数，提升轮齿的抗弯曲疲劳强度，避免长期交变载荷下出现断齿故障。从安装边界来看，不同规格的链轮对应不同的轴向安装尺寸与径向回转空间，厚轮毂双排链轮的轴向安装宽度更大，需要预留足够的轴向装配空间，同时其齿顶圆直径更大，径向需要预留不小于齿顶圆半径加安全间隙的回转空间，避免运行过程中与周边结构发生干涉；薄型片式链轮的轴向尺寸紧凑，径向尺寸也相对更小，适配狭小安装空间的布局需求，安装时需保证链轮端面与传动轴的垂直度，避免链轮偏斜导致的链条单侧磨损、传动噪音增大等问题；辐板式链轮的减重孔可作为安装对位的辅助参照，也可在部分场景下配合紧固件实现链轮与轴端挡圈的可靠固定，防止链轮运行过程中出现轴向窜动。在实际应用中，不同规格的链轮可搭配对应节距的滚子链、齿形链使用，通过不同齿数链轮的搭配实现预设的传动比，将动力源的转速与扭矩转换为工作端需要的输入参数，整套传动结构相比带传动拥有更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，可在两轴中心距较大的场景下实现稳定动力传递，同时具备一定的缓冲减震能力，可适配存在轻微冲击载荷的工况环境。
