Arduino Uno开发板防护收纳外壳结构设计

这款Arduino Uno开发板外壳主要面向嵌入式开发、电子原型制作、教学实验、小型智能硬件项目等应用场景，能够为裸露的Arduino Uno主控板提供可靠的物理防护，避免开发过程中电路板受到磕碰、落灰、引脚误触短路、液体泼溅等意外损伤，同时规整板载元件布局，提升项目成品的整洁度与耐用性，既适合实验室日常调试使用，也可作为小型落地项目的成品外装结构。

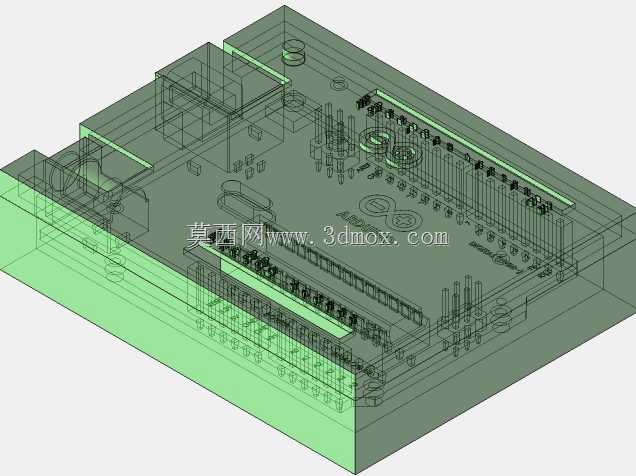

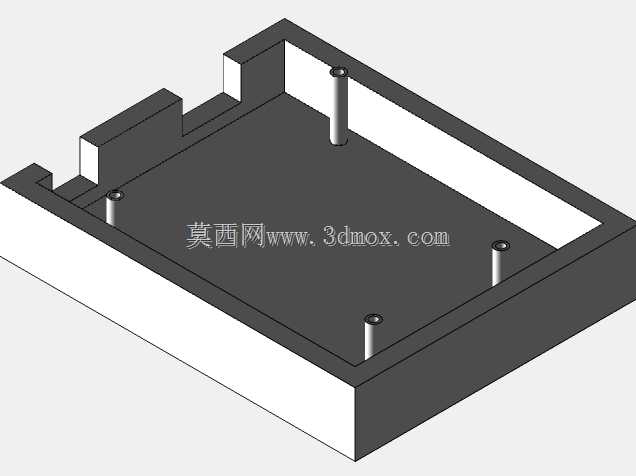

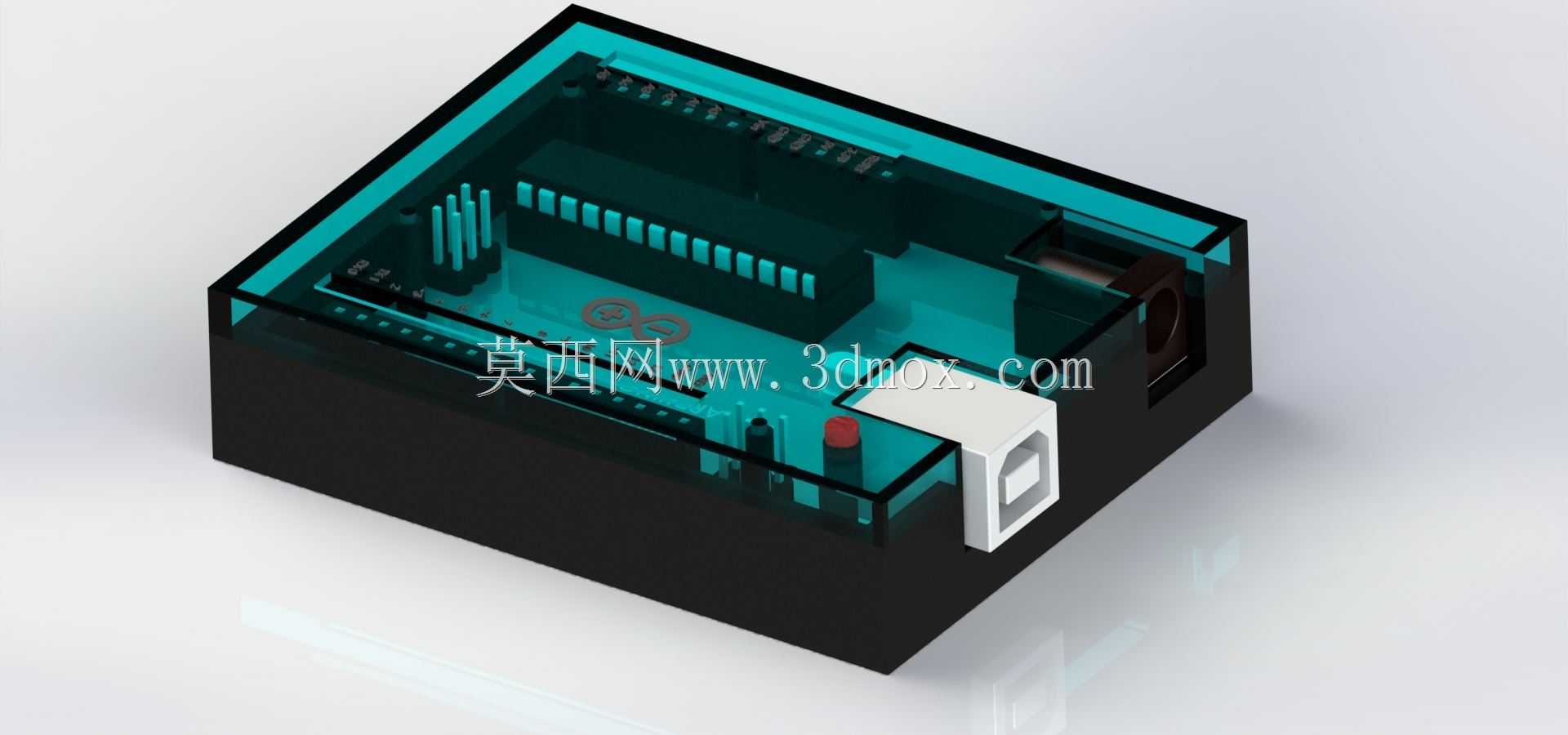

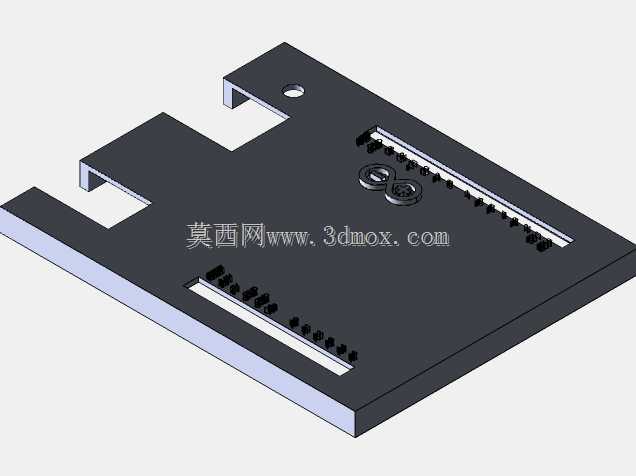

从功能特性来看，外壳采用上下分体式扣合结构，上盖预留了USB接口、电源接口的精准对位开口，无需拆卸外壳即可完成程序烧录、外接供电、数据线连接等常规操作；壳体内部设置了多组定位筋与支撑柱，能够精准卡合Arduino Uno开发板的板边与安装孔位，无需额外粘接或复杂固定件即可将电路板牢牢固定在壳内，避免运输或使用过程中电路板移位剐蹭；上盖采用半透明深色材质，既可以直观观察板载电源指示灯、数据传输指示灯的工作状态，又能遮挡内部杂乱的飞线与元件，兼顾实用性与外观整洁度；侧面预留了排针引出的对应开槽，方便外接传感器、执行器等扩展模块时的线束穿出，不会对线材造成挤压磨损。

设计思路上，整体优先匹配标准Arduino Uno板的外形轮廓做内腔适配，内腔尺寸严格对应标准Uno板的长宽参数，预留0.2mm的装配公差方便电路板顺利装入，同时避免间隙过大导致的板体晃动；外壳壁厚设置为1.8mm，兼顾结构强度与轻量化需求，日常手持移动、桌面放置时不会因轻微挤压产生形变；边角做R3圆角处理，避免尖锐边角划伤使用者，也提升整体外观的柔和质感；内部的定位结构避开了板载的USB接口、DC电源座、复位按键等突出元件，不会对元件造成挤压，同时在复位按键对应位置预留了按压凸点，无需开盖即可直接触发复位操作。

安装边界方面，外壳底部四角设置了隐藏式安装孔位，既可以直接放置在桌面使用，也可以通过M3螺丝将外壳固定在项目支架、设备内壁等安装面上，安装孔位的中心距匹配标准Uno板的安装孔间距，固定时不会对电路板造成额外应力；外壳整体外形尺寸控制在75mm*55mm*25mm范围内，不会过度增加开发板的占用空间，能够适配多数小型智能硬件项目的安装空间要求，无论是桌面调试场景还是嵌入到小型设备内部都能灵活适配。
