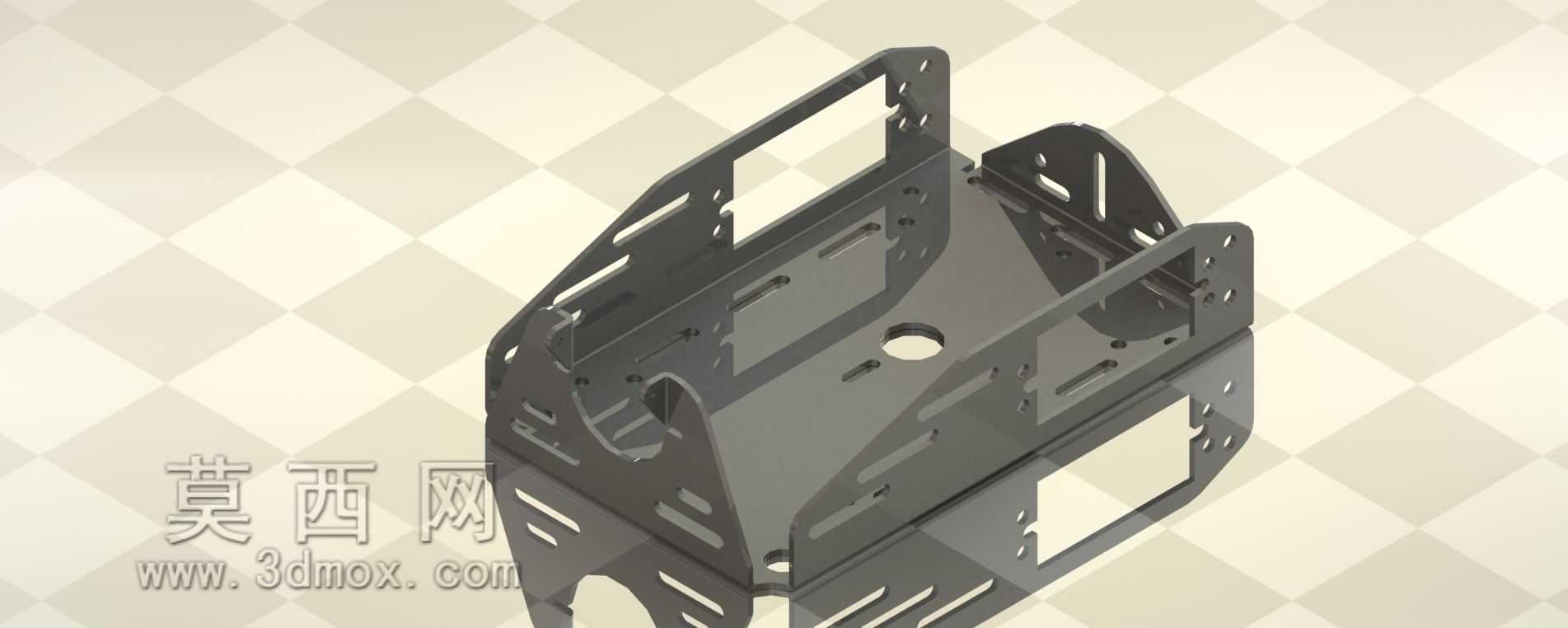

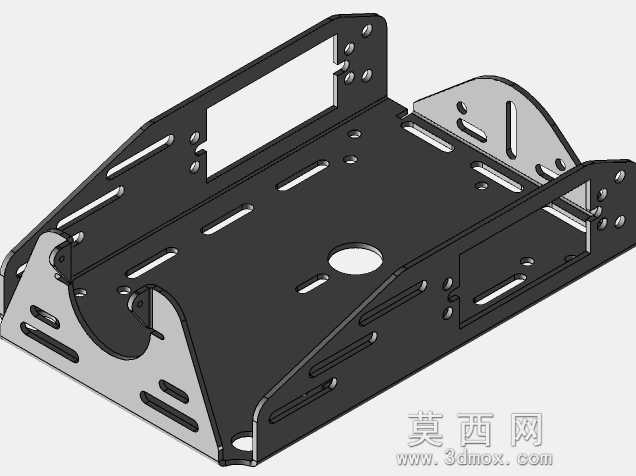

钣金镂空式设备承载安装金属底座结构

　　这类钣金成型的承载底座，多应用在小型智能巡检设备、桌面级工业传感模组、便携检测仪器的内部安装场景中，作为核心承载构件衔接内部功能模块与设备外壳，承担分散载荷、定位元器件、预留走线空间的多重作用。从结构设计逻辑来看，整体采用一体化折弯成型工艺，减少拼接焊缝带来的应力集中问题，所有弯折处均做了圆角过渡处理，避免薄板加工过程中出现开裂隐患，同时也能消除安装操作时的锐边划伤风险。构件表面分布的多组不同规格开孔，并非随意排布：方形大尺寸开孔主要对应显示屏、接口模块的外露安装需求，保证外接部件能够精准对位伸出；长条形腰型孔用于适配不同尺寸规格的PCB板、功能模组的安装固定，允许一定范围内的装配公差补偿，降低零件加工精度带来的装配难度；

　　圆形小孔则分为两类，一类是用于构件自身与设备外壳连接的固定孔位，孔径匹配常用的自攻螺丝与机丝牙螺丝规格，另一类是走线孔，方便内部线束穿过排布，避免线束挤压在构件与模块之间造成绝缘层破损。在安装边界的考量上，构件的整体折弯高度经过精准核算，既保证内部有足够的空间容纳堆叠的功能模块，又不会超出设备外壳的内部净空尺寸，侧边的弯折翻边不仅提升了整体结构的抗扭强度，还能在模块装入时起到导向定位作用，装配时无需额外治具即可快速对位。从受力特性分析，底座底部的平整接触面能够保证与设备底壳完全贴合，避免局部悬空导致的受力变形，分布在各个弯折立面上的加强筋结构（通过板材局部冲压成型），在不增加板材厚度的前提下大幅提升了立面的抗形变能力，

　　即使设备在移动、运输过程中受到振动冲击，也能保证安装在其上的功能模块不会出现位移松动。设计过程中充分考虑了薄板钣金的加工工艺性，所有开孔的边缘距离折弯线的尺寸都预留了足够的加工余量，避免折弯时孔位出现拉扯变形，无需后续额外的校形工序，能够有效降低批量生产的加工成本。这类结构在实际应用中，往往不需要做额外的表面处理，依靠板材本身的防锈镀层即可满足常规室内使用场景的防腐需求，如果应用在户外设备中，也可以通过增加喷塑、电泳工艺提升耐候性能，适配不同的使用环境。不同于铸造或机加工的整体式底座，这种钣金镂空结构的重量更轻，材料利用率更高，在小批量定制化设备的生产中，能够通过激光切割、数控折弯快速成型，无需开模，大幅缩短产品的研发打样周期，

　　同时镂空的结构也有利于设备内部的空气流通，帮助工作时发热的功能模块散热，避免热量在密闭空间内积聚影响元器件使用寿命。在装配逻辑上，各个功能模块可以从不同方向装入底座对应的卡位，通过螺丝与底座上的孔位锁紧，模块之间的线束可以顺着镂空区域排布，整体装配流程清晰，后续维护时也可以单独拆卸对应模块，无需完全拆解整个底座结构，降低售后维护的操作难度。
