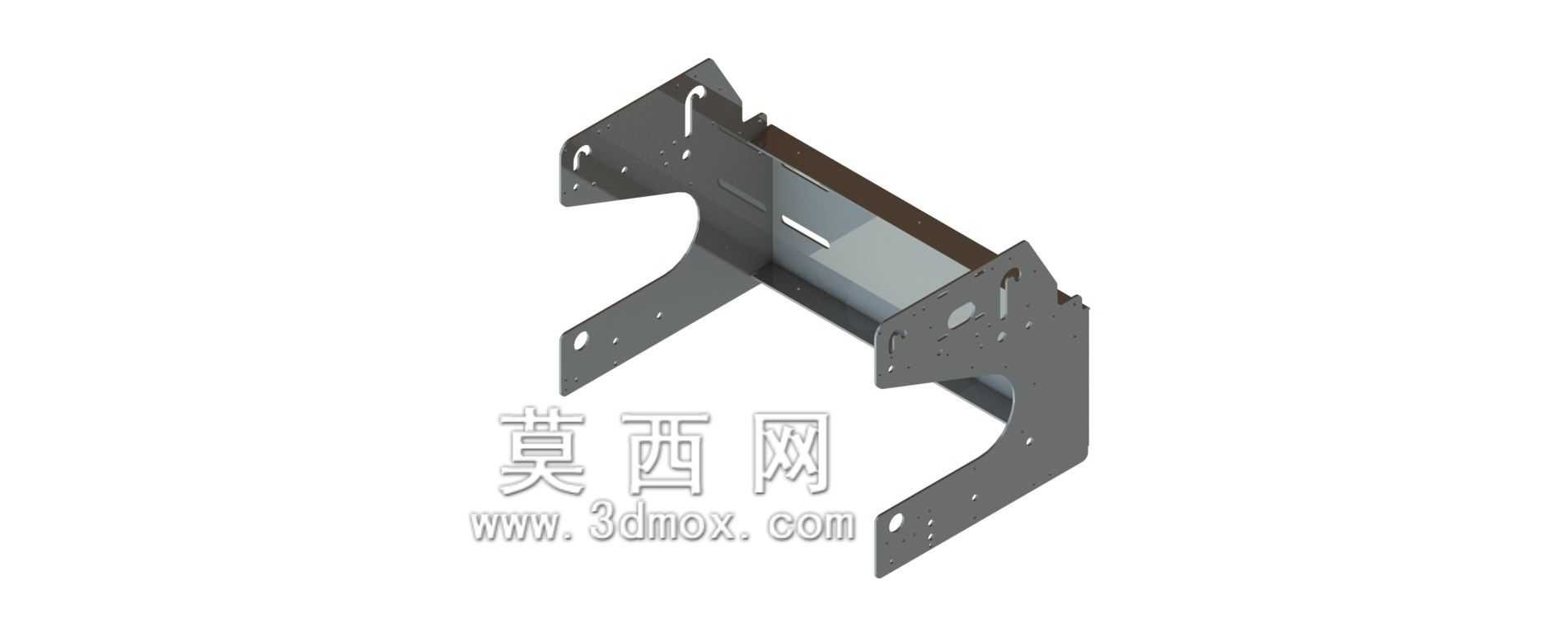

金属薄板卷展成型安装支架结构

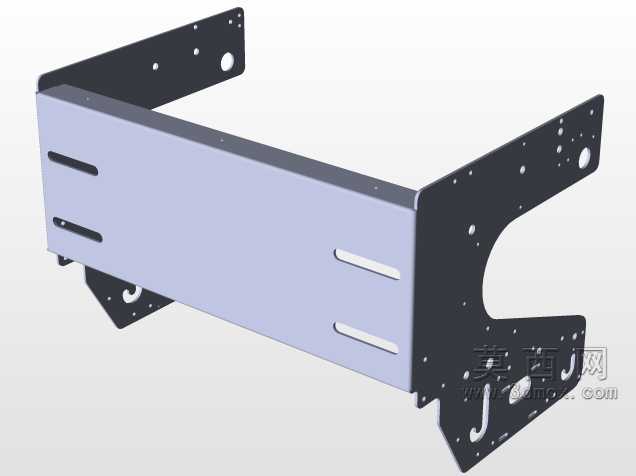

　　在钣金加工与设备装配领域，这类卷展结构的金属支架是应用极广的支撑固定构件，常见于自动化产线侧边走线支撑、小型设备内部元器件挂载、电气柜内元件安装固定等场景，区别于一体铣削的支架，这类薄板卷展成型的构件在保证结构强度的前提下，能大幅降低材料损耗与加工成本，适合批量生产的设备配套使用。从实际使用场景来看，这类支架多采用冷轧钢板经冲压、折弯、卷边工序成型，两侧的折弯翻边是主要的受力承载结构，翻边上预留的多组安装孔位做了去毛刺处理，避免安装时划伤操作人员或线缆，孔位的排布兼顾了不同安装间距的适配需求，长圆孔的设计可以抵消部分安装面的加工误差，降低现场装配的对位难度。设计这类构件时，首先要核算薄板折弯后的回弹量，

　　卷展成型的圆弧过渡区域不能出现应力集中的折痕，否则长期受载后容易从折弯处产生疲劳裂纹，因此在折弯工序的参数设定上，会根据板材厚度匹配对应的下模开口宽度，保证圆弧过渡区域的曲率均匀，不会出现局部变薄的情况。支架中间的平直段是主要的承载面，两侧的对称折弯结构形成了类似槽型的截面，这种截面的抗扭性能远高于同厚度的平板结构，在承受侧向挂载载荷时，不会出现明显的形变。从安装边界来看，这类支架的整体外轮廓尺寸适配常规的工业安装空间，两侧安装面的平面度控制在0.2mm以内，保证安装后与固定面完全贴合，不会出现局部悬空导致的受力不均。卷展成型的边缘做了内卷边处理，一方面可以消除薄板的锐边，提升装配过程的安全性，

　　另一方面内卷的结构相当于在边缘增加了一道加强筋，能提升整个支架的边缘刚度，避免受载后边缘出现波浪形形变。在实际选型应用中，这类支架可以根据挂载载荷的大小选择不同厚度的板材，常规1.5mm厚度的冷轧板成型后，单侧可以承受5kg以内的静载荷，完全满足小型电气元件、气动接头、走线槽的挂载需求。支架上预留的不同孔径的安装孔，分别适配不同规格的自攻螺丝与机牙螺丝，部分小孔位还可以用于扎带固定线缆，实现支撑与走线整理的功能集成。设计过程中还要考虑板材的纤维方向，冲压下料时让折弯线与板材轧制纤维方向呈一定夹角，避免折弯时出现开裂问题，卷展区域的展开尺寸计算要精准扣除折弯系数，保证成型后各安装孔位的位置度符合公差要求，不会出现安装时孔位错位的问题。

　　这类支架的表面处理通常采用喷塑或者镀锌工艺，适配不同的使用环境，镀锌处理的版本适合潮湿或者有轻度腐蚀的工业环境，喷塑版本则多用于设备内部，外观一致性更好。在装配使用时，需要先通过两侧的长圆孔调整支架的水平位置，对位完成后再锁紧固定螺丝，避免强行拉扯支架对位导致的构件形变，中间承载面安装元器件时，要保证载荷均匀分布在承载面上，避免局部集中载荷超过板材的屈服强度，导致支架出现永久形变。从结构优化的角度来看，这类卷展支架在不增加板材厚度的前提下，通过折弯翻边、卷边加强的结构设计，实现了强度与成本的平衡，相比焊接成型的支架，一体冲压卷展成型的构件没有焊接变形问题，尺寸一致性更好，批量生产时的加工效率更高，也不需要后续的焊缝打磨工序，能有效缩短生产周期。在三维建模过程中，这类钣金件需要优先使用钣金模块进行建模，准确设置折弯半径、K因子、折弯扣除参数，保证展开后的下料尺寸与实际加工需求一致，建模时还要预留足够的工艺缺口，避免折弯时出现材料挤压起鼓的问题，各孔位的位置要避开折弯变形区域，防止折弯过程中孔位出现拉扯变形。
