旋转倒立摆机械结构实验装置

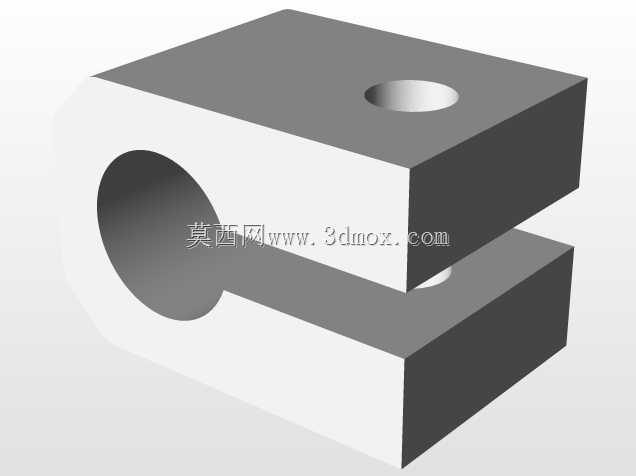

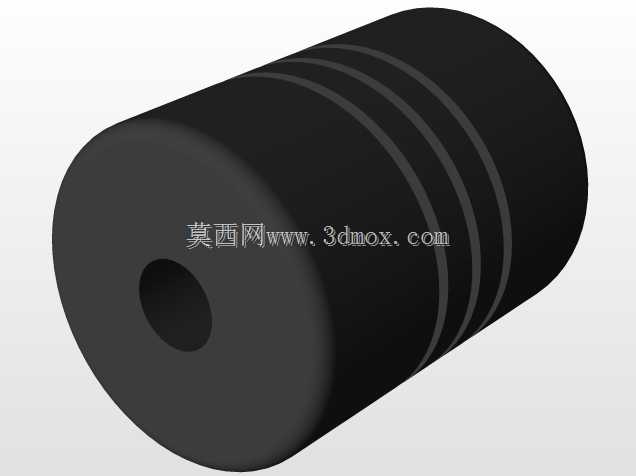

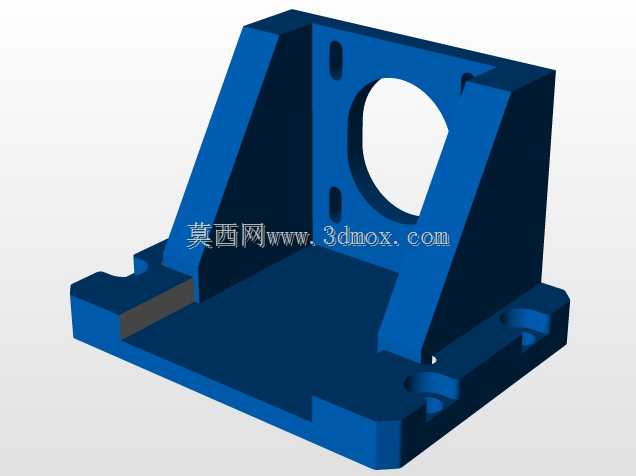

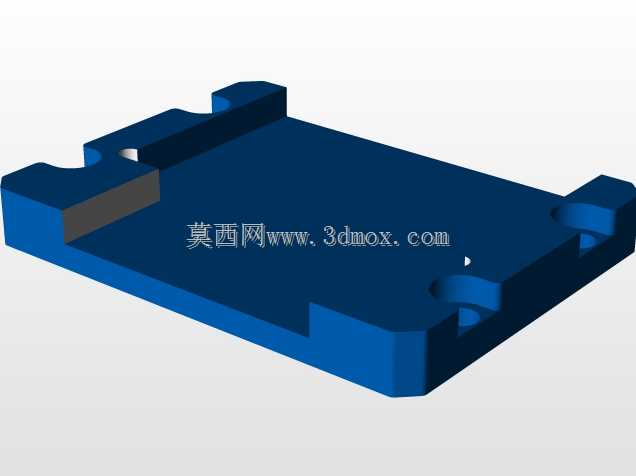

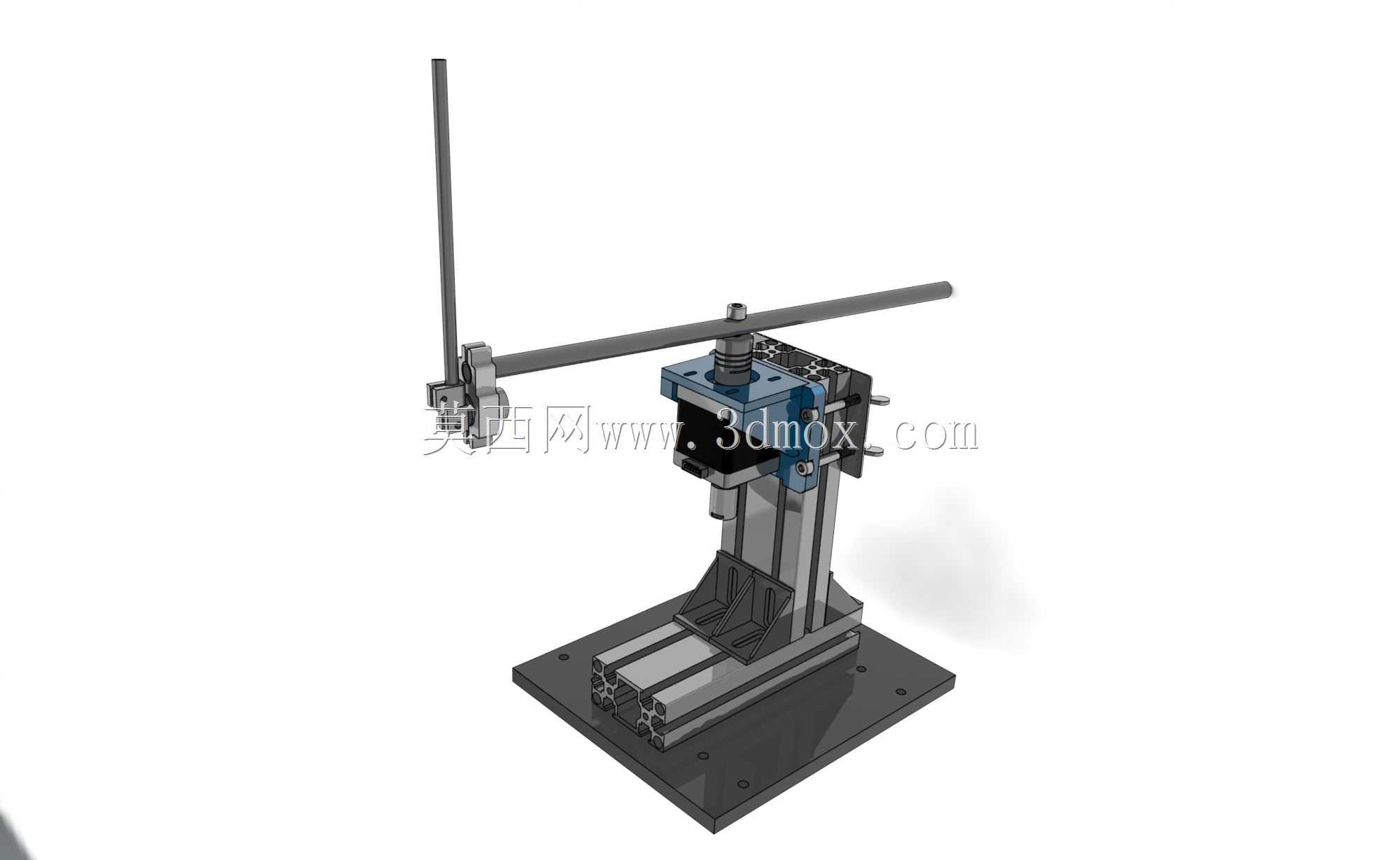

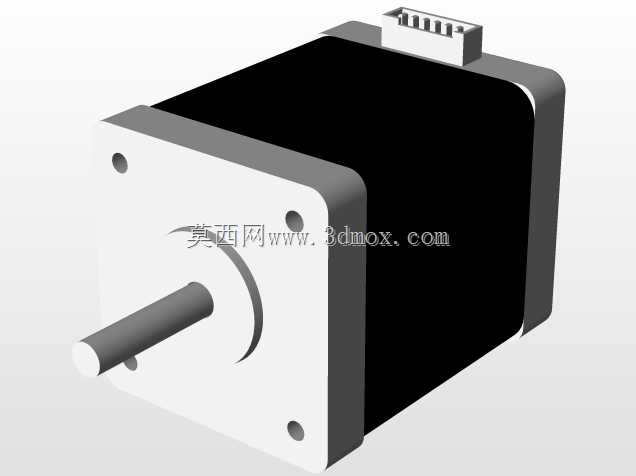

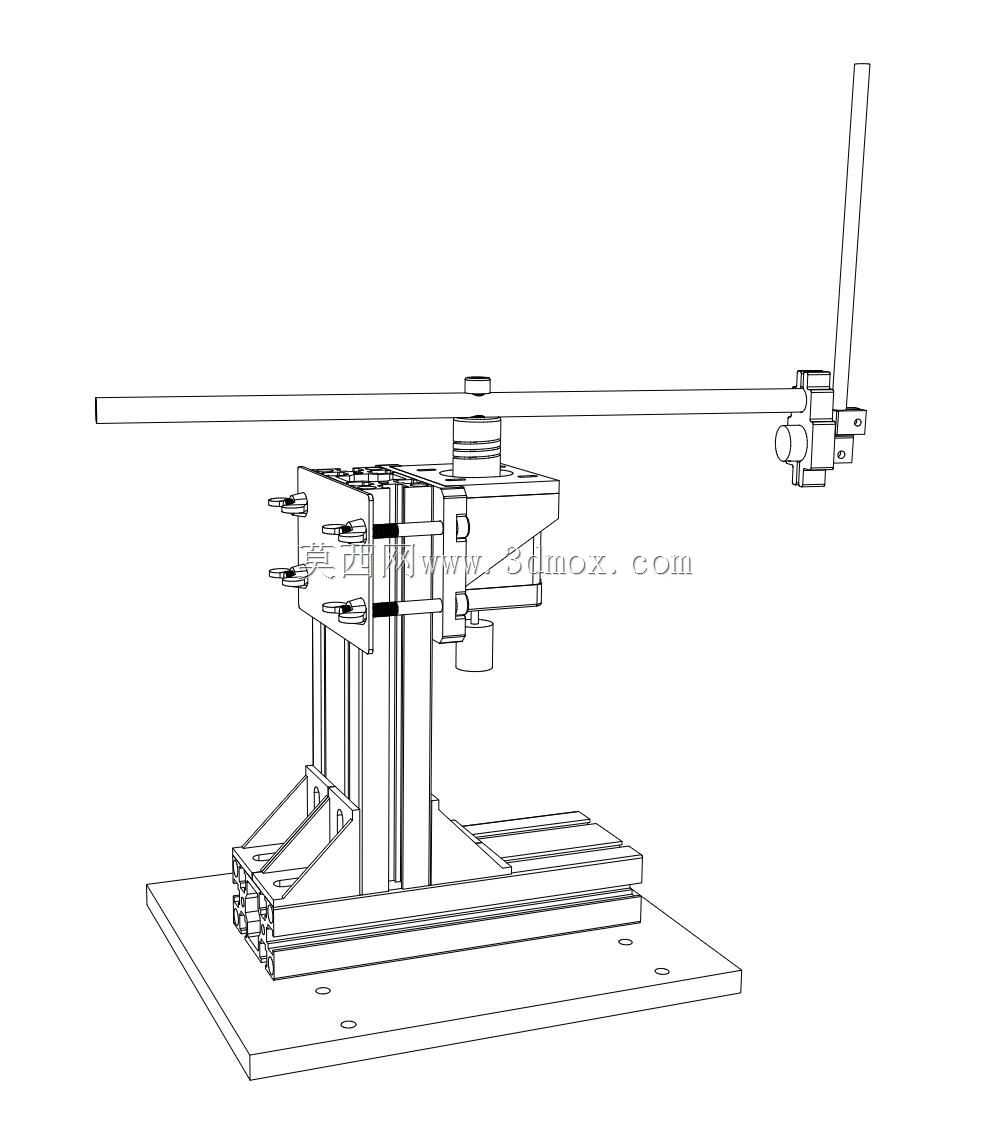

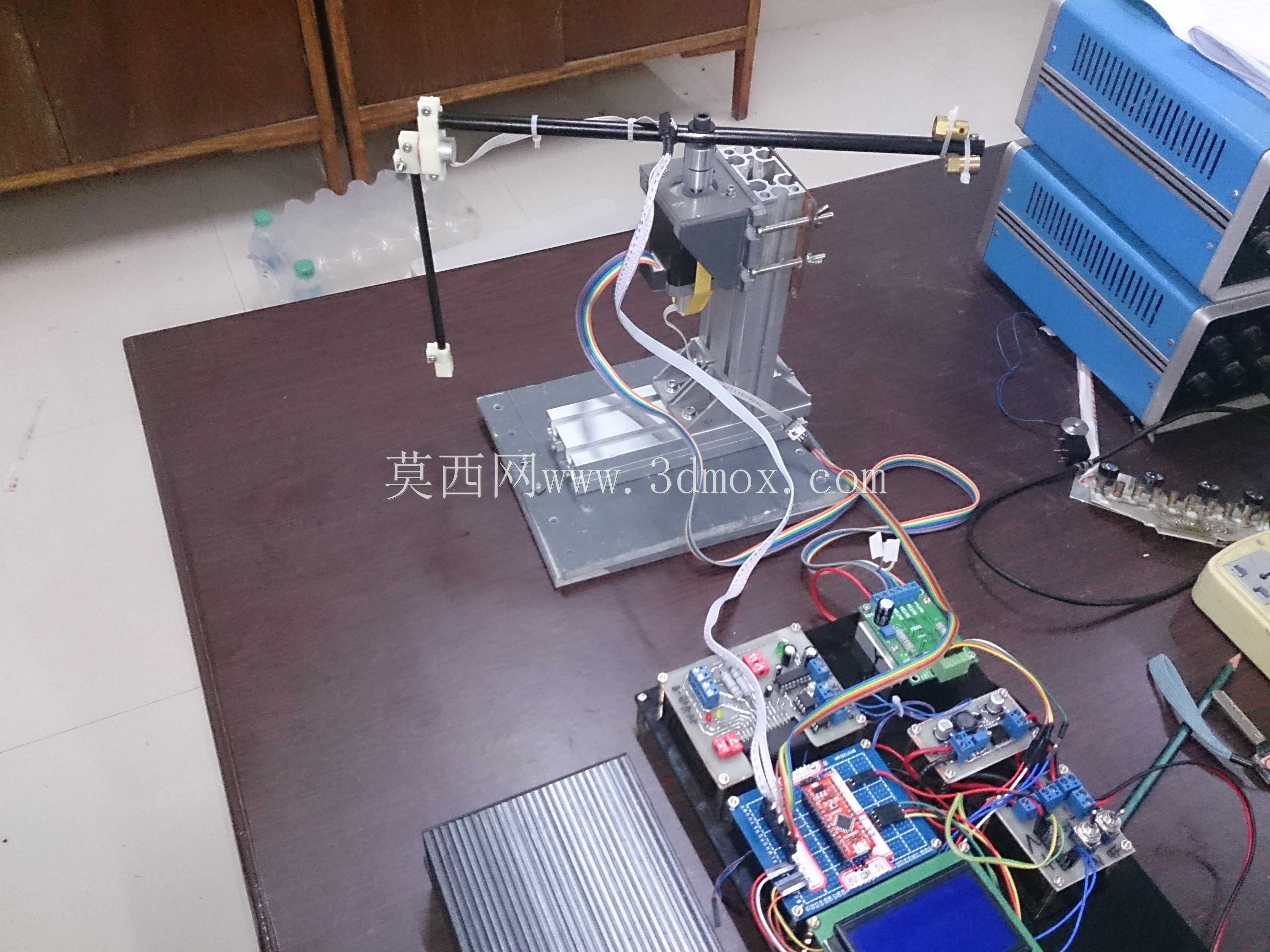

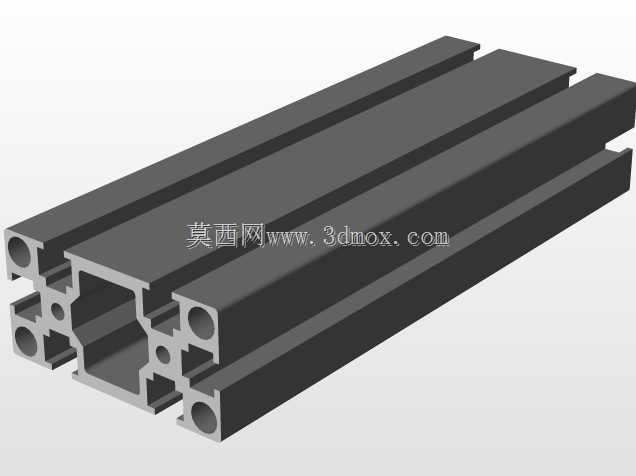

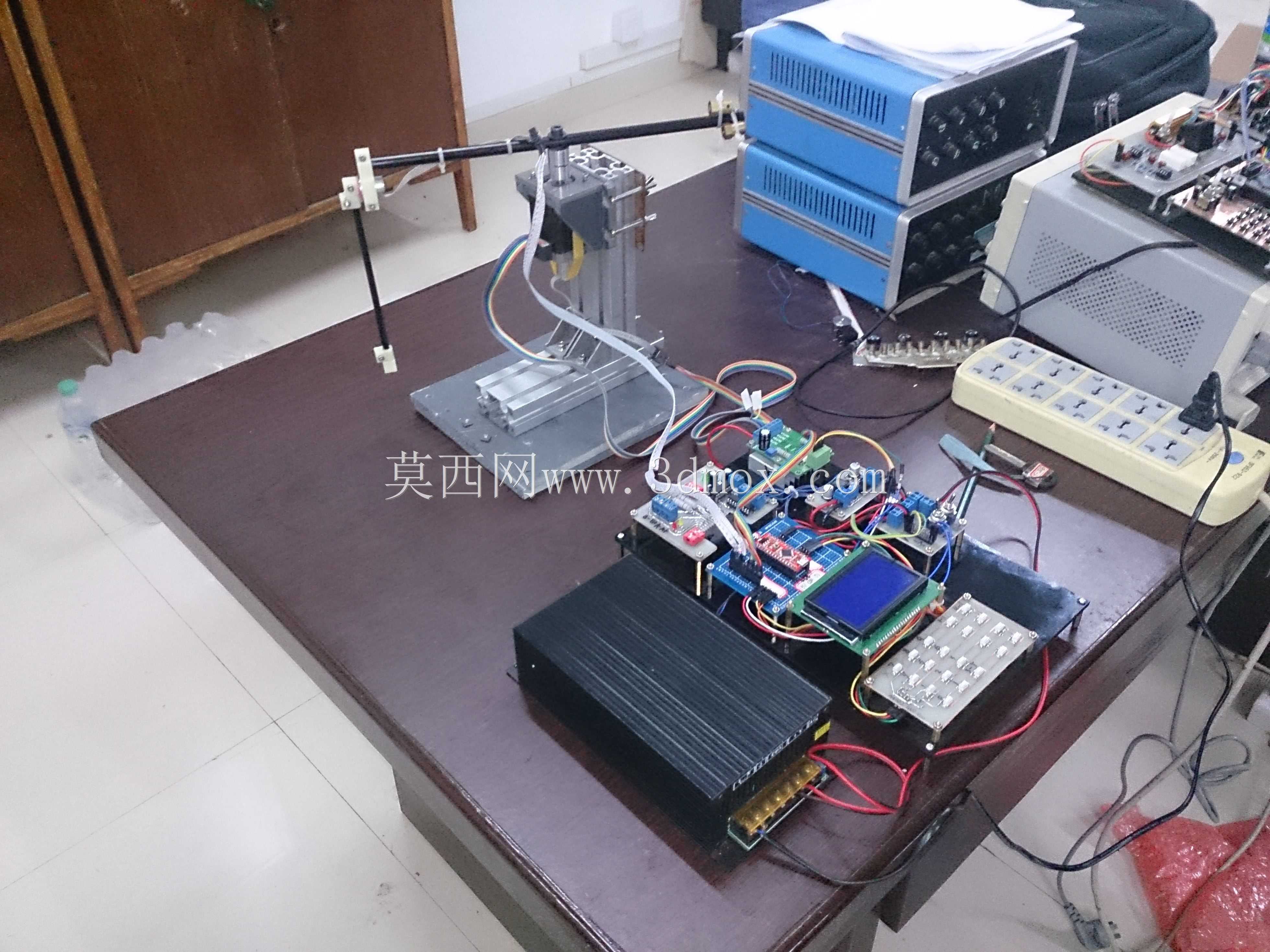

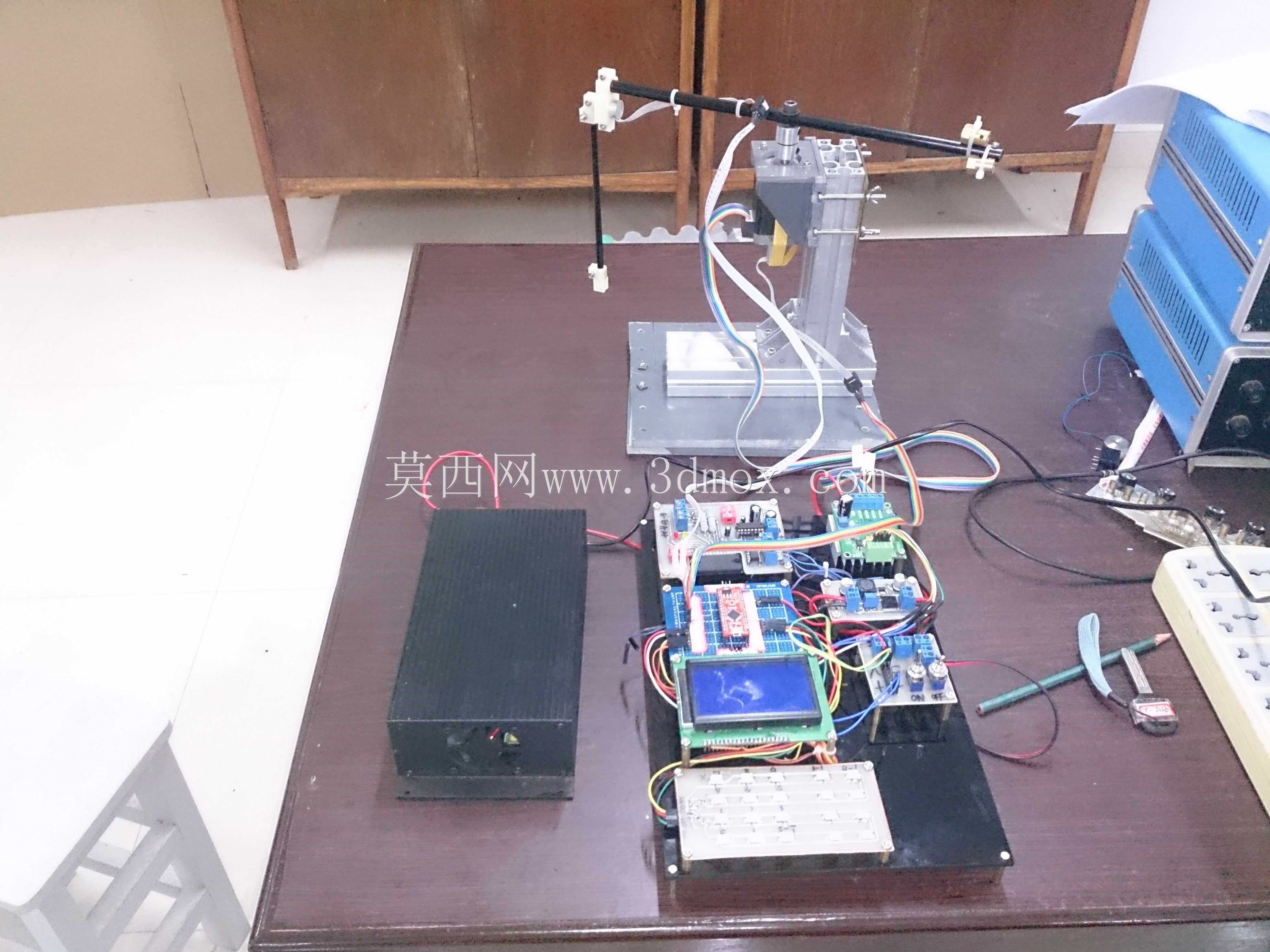

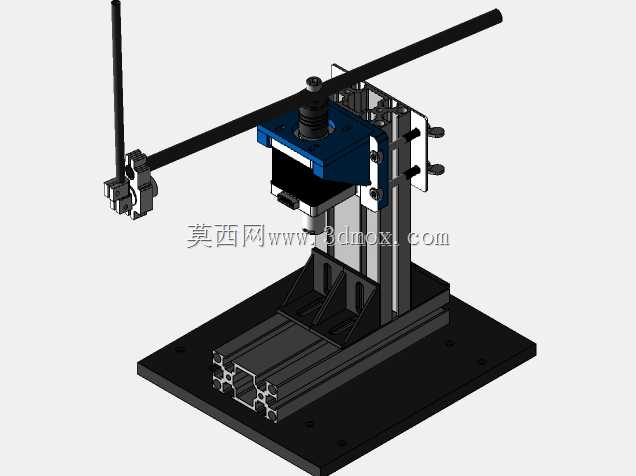

该旋转倒立摆是典型的自动控制原理验证类机械实验装置，核心应用于高校自动化、机械电子、控制工程等专业的教学实验场景，同时也可作为控制算法研发阶段的实物验证载体，为各类非线性控制、鲁棒控制、智能控制算法提供具象的机械执行平台，帮助研发人员直观验证算法在欠驱动系统上的实际控制效果，填补纯仿真验证与实际工程应用之间的验证缺口。从实际用途来看，这套装置通过机械结构的运动配合，能够实现摆杆在旋转基座带动下的动态自平衡，可完成起摆控制、稳态平衡、抗干扰调节等多类经典控制实验，让使用者直观理解欠驱动系统的控制逻辑，掌握系统建模、参数整定、反馈调节等核心工程技能。在功能特性上，整套结构采用模块化设计思路，底部为方形安装基座，可通过螺栓固定在实验台面上，保证装置高速运转时的整体稳定性；基座上方搭载水平旋转的横臂驱动机构，内置传动组件可带动横臂绕竖直转轴做定轴旋转运动；横臂末端通过铰接结构连接竖直摆杆，铰接处预留传感器安装位，可实时采集摆杆的偏角、角速度以及横臂的旋转位置、转速等核心运动参数，为控制回路提供精准的反馈信号。设计过程中充分考虑了运动干涉问题，对横臂的旋转半径、摆杆的摆动行程做了精准的边界限定，横臂旋转时不会与基座、支撑立柱发生碰撞，摆杆在全角度摆动范围内也不会触碰横臂或其他固定结构，保证运动过程顺畅无卡滞。整套装置的支撑立柱采用竖直布置形式，将驱动模块集成在立柱与横臂的连接位置，既压缩了整体的竖向安装空间，也让传动路径更短，减少传动间隙带来的控制误差。结构件多采用标准化铝型材与机加工件组合，兼顾了结构刚性与装配便捷性，各连接位置均设置可调节的锁紧结构，可根据实验需求调整摆杆长度、横臂配重等参数，适配不同的控制实验要求。安装边界上，底部方形基座的安装孔位按照通用实验台的固定标准设计，无需额外改造台面即可完成固定，整体外廓尺寸适配常规实验室的桌面摆放需求，不会占用过多实验空间，同时运动部件的外围预留足够的安全操作距离，避免实验过程中运动部件触碰操作人员。
