多工位转盘式精密检测试验设备结构

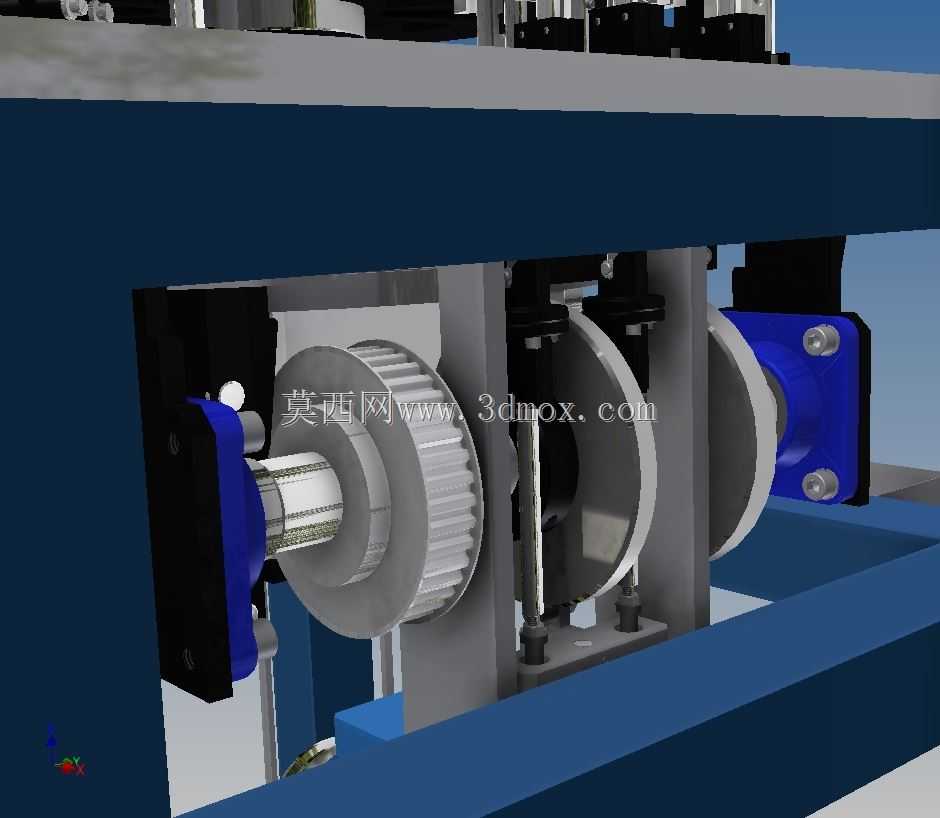

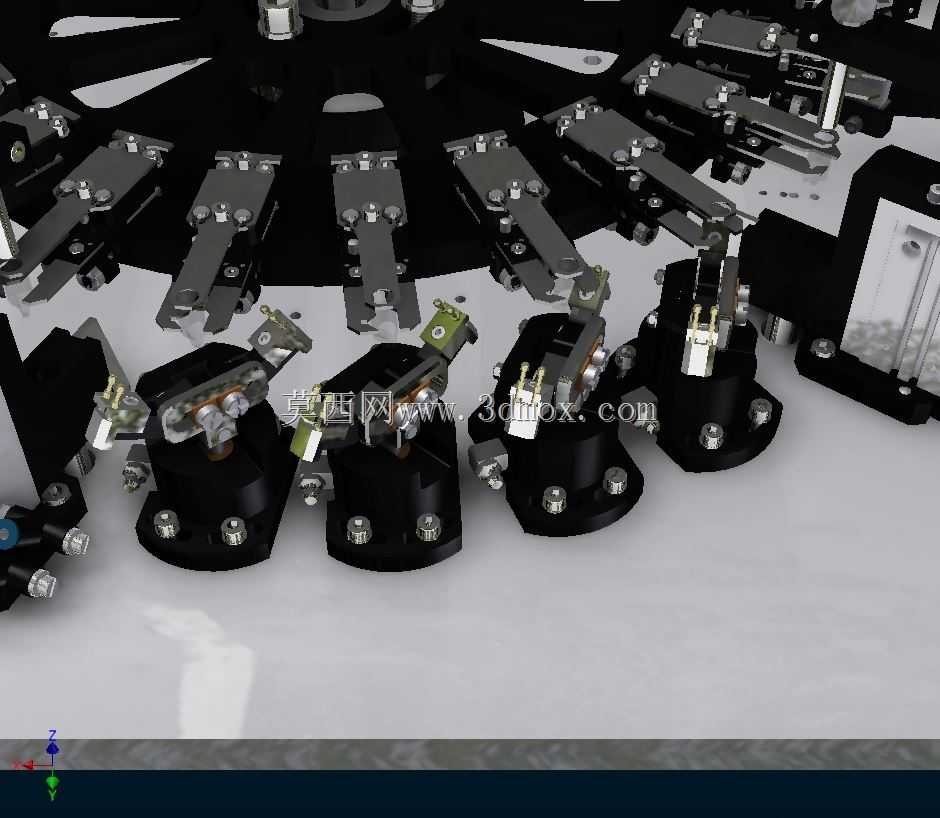

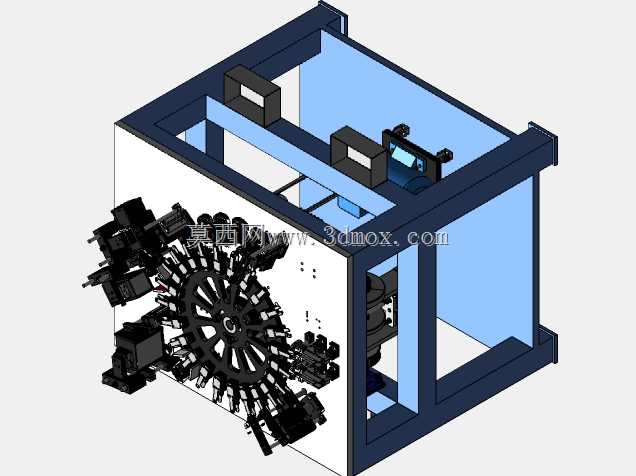

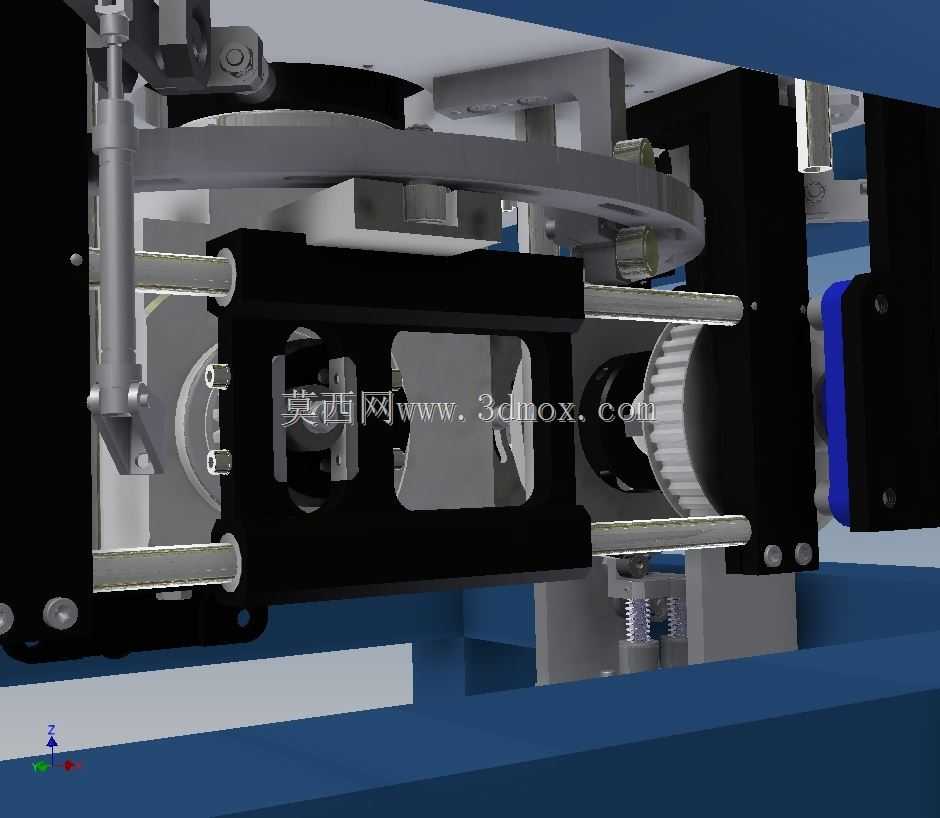

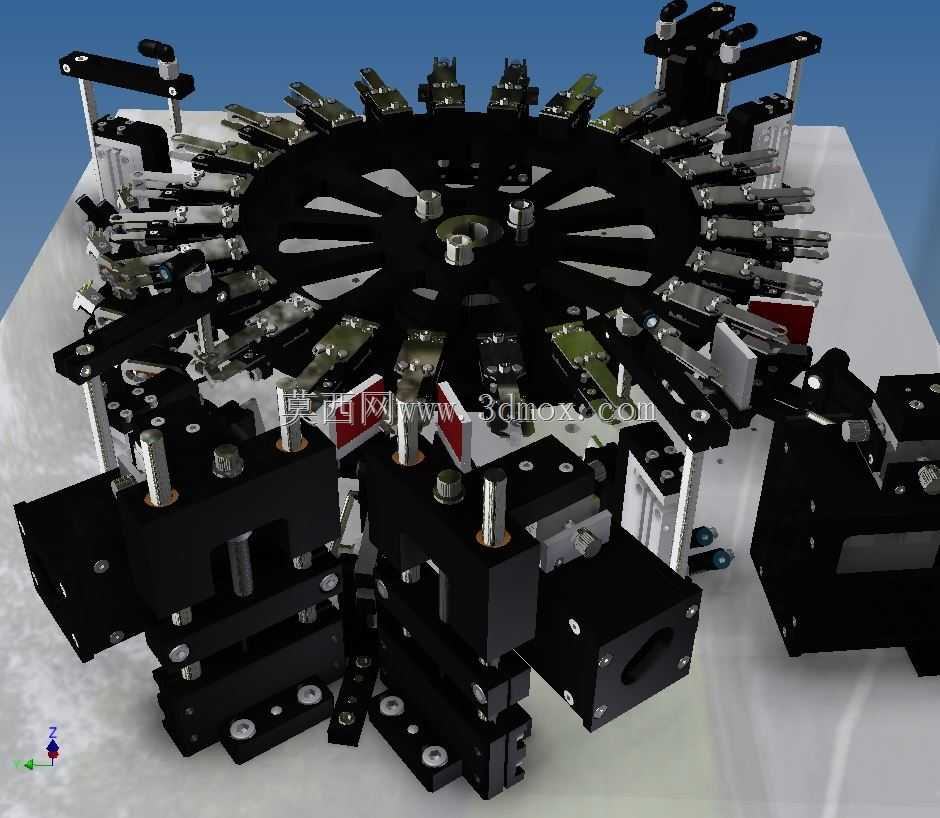

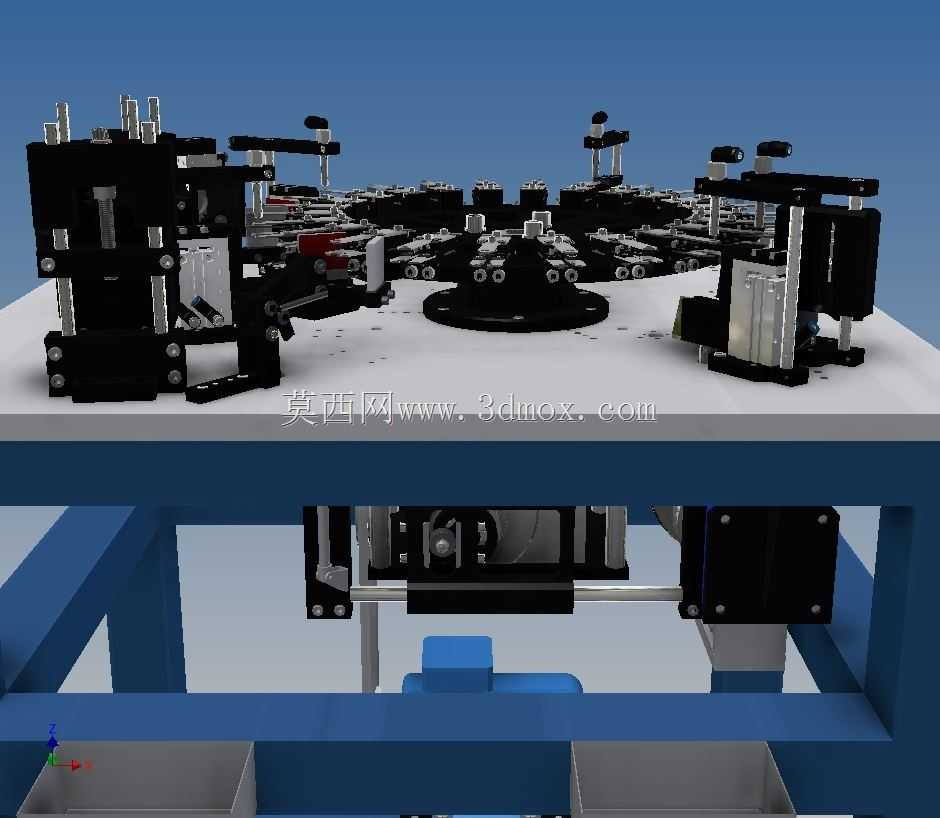

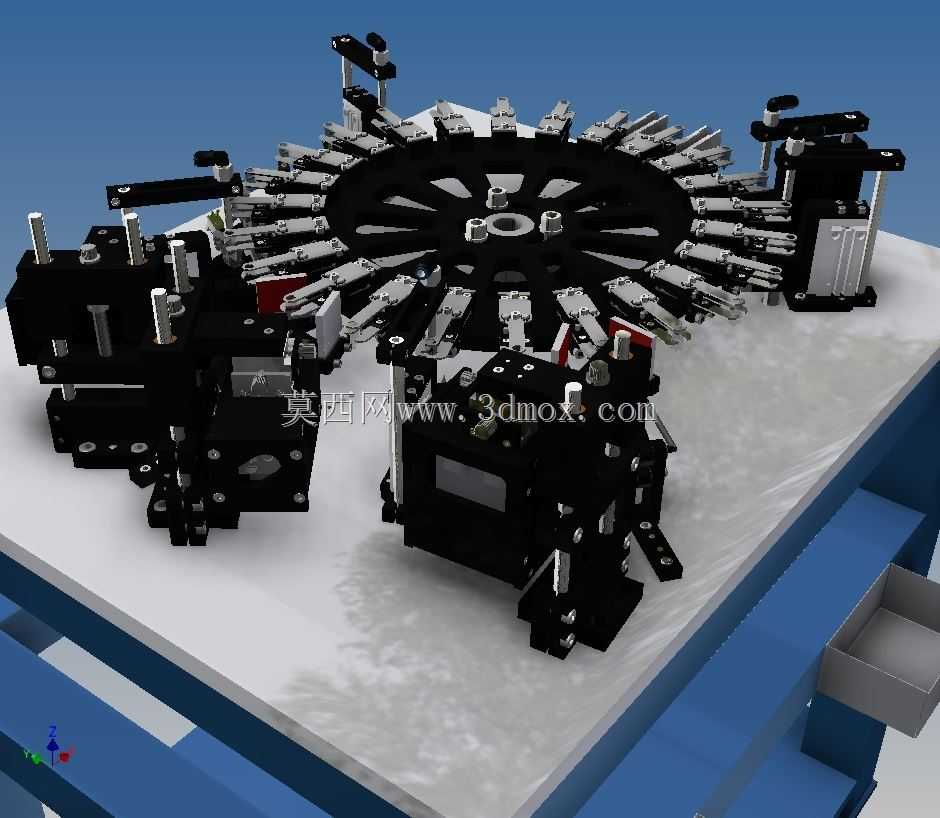

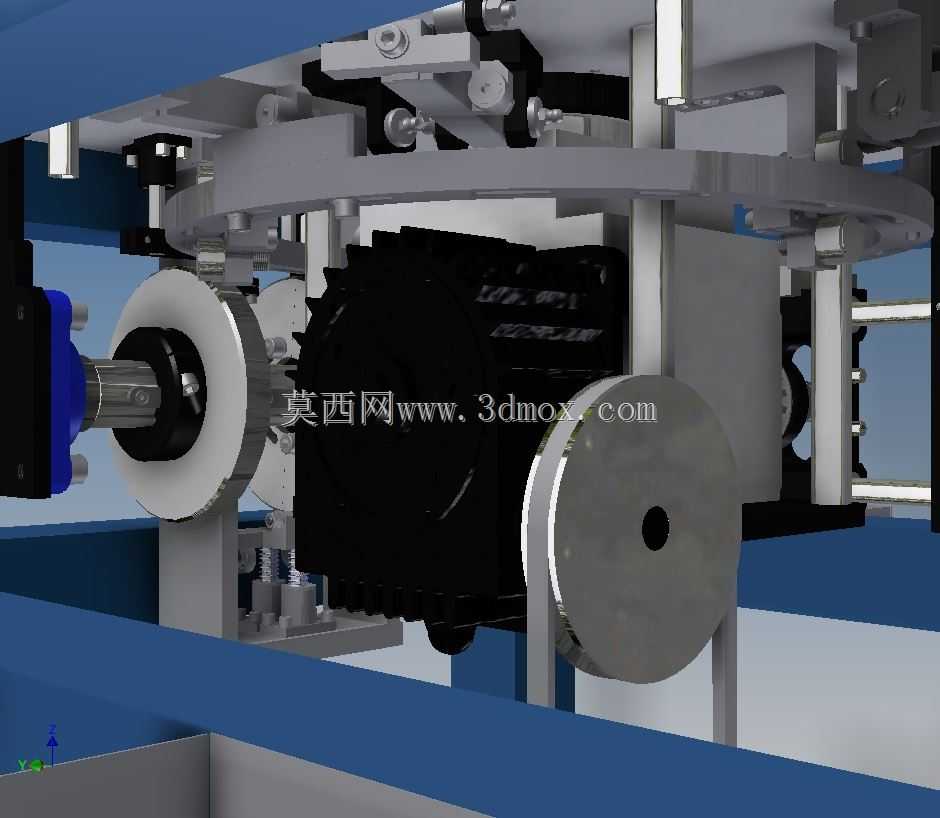

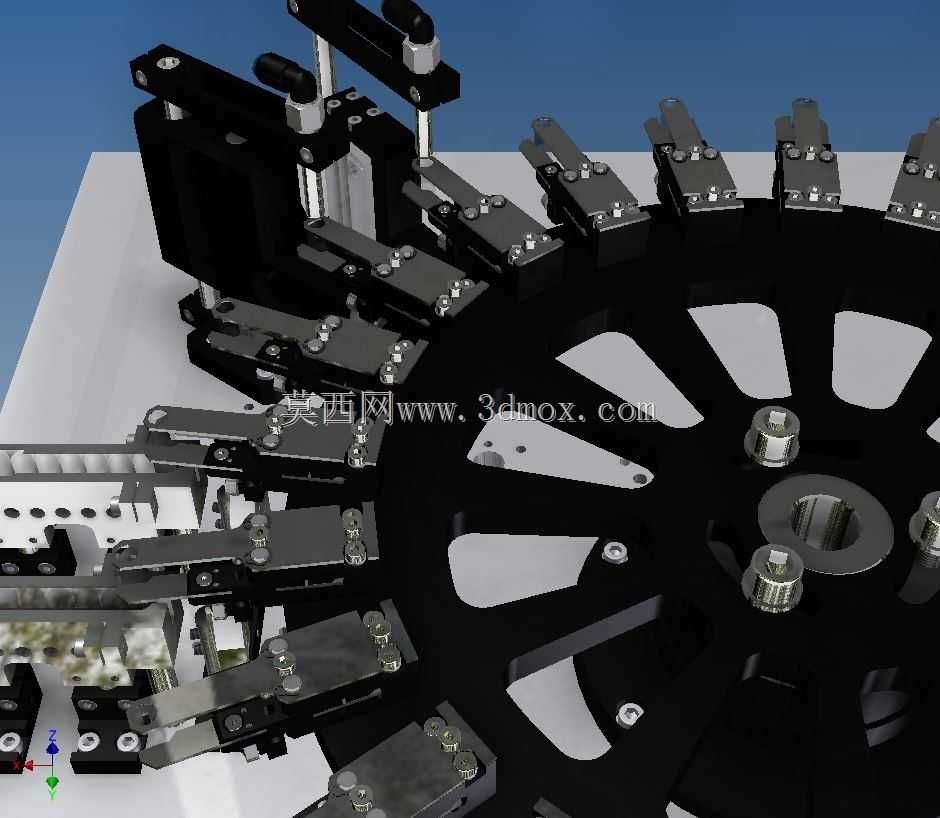

该多工位转盘式试验设备主要面向精密电子元器件、小型五金结构件的批量性能检测场景，在3C电子制造、小五金加工、汽车精密零部件生产的产线末端检测环节应用广泛，可完成工件的导通性能测试、外观尺寸初筛、装配到位度校验等多道检测工序，替代传统单工位人工逐件检测的作业模式，大幅提升检测环节的作业效率与结果一致性。设备核心采用大直径间歇式转盘作为工件载具的承载基体，转盘沿圆周方向均匀布置多组独立的工件定位工装，每一组工装对应一个独立的检测工位，可同步完成上料、多维度检测、不合格品分拣、合格品下料的全流程作业，工位间的动作通过转盘的定角度间歇转动实现衔接，转动定位精度可控制在0.02mm范围内，避免工位偏移导致的检测误差。每一组定位工装都配套独立的压紧定位结构，采用快速夹钳配合弹性压头的设计，可兼容一定尺寸范围内的异形工件装夹，装夹过程不会对工件表面造成压伤，同时保证检测过程中工件位置无偏移。转盘周边布置的多组立式检测模组采用模块化设计思路，每一组模组可根据检测需求更换对应的检测探头、视觉检测组件或者接触式检测元件，模组的安装位置预留了足够的调节余量，可根据不同工件的检测点位调整检测头的伸出行程与安装高度，无需对整体结构做大规模改动即可快速适配新的工件检测需求。设备整体采用卧式台面安装结构，底部安装基准面做了平面度精加工处理，可直接固定在标准工业铝型材工作台或者钢制作业台面上，整体安装边界控制在直径800mm的圆形区域内，高度方向不超过450mm，不会占用过多产线安装空间，设备的气路、线路走线全部沿结构件内部的预留孔位布置，外部无裸露管线，避免长期运行过程中管线磨损导致的设备故障。在结构设计过程中，充分考虑了不同检测工序的动作时序匹配，转盘的间歇停顿时间可根据各工位的检测时长灵活调整，保证每一个工位的检测动作都能完整完成，不会出现动作干涉的问题，同时转盘驱动采用精密分割器配合减速电机的组合，运行过程平稳无冲击，不会导致工装内的工件出现移位，保障检测结果的可靠性。
