带链轮组件的闭合传动链条结构设计

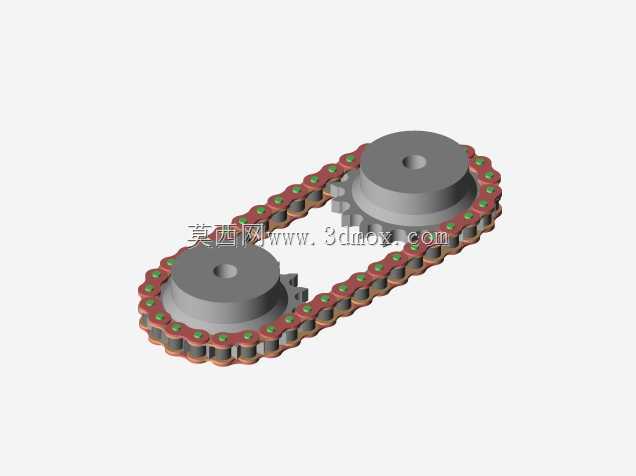

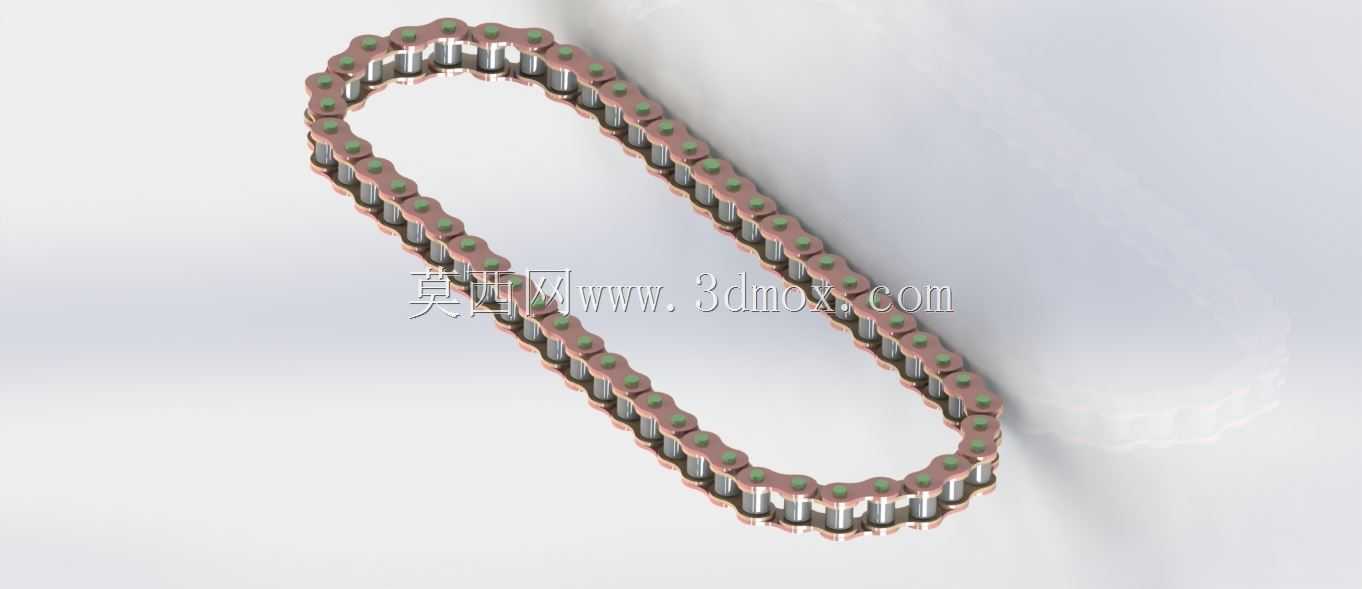

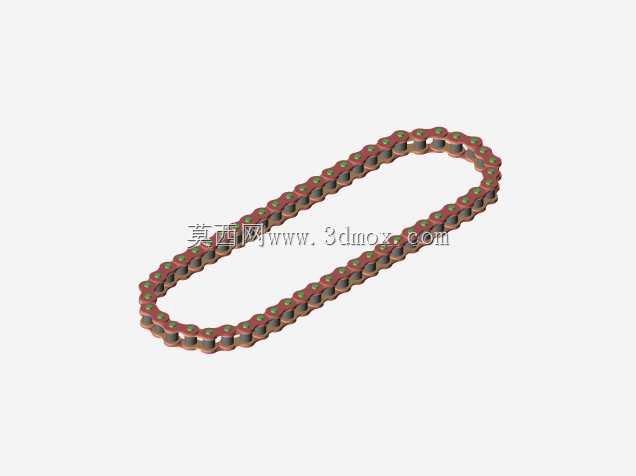

链传动作为机械传动领域应用极为广泛的动力传递形式，在各类工业输送设备、动力传输机构、轻工生产流水线、农用作业机械、摩托与非机动车传动系统中都承担着核心的动力衔接作用，这款带链轮组件的闭合传动链条，正是针对常规链传动装配匹配需求设计的成套传动结构，可直接适配对应节距的传动安装场景，无需额外单独匹配链轮与链条的啮合参数。从实际应用场景来看，这类闭合传动链条常被用于两轴中心距偏大、不适合采用齿轮直接传动的动力布局中，相比带传动它不存在打滑丢转的问题，传动比保持精准稳定，可在有油污、粉尘、轻度潮湿的复杂工况下保持稳定工作状态，能传递较大的扭矩载荷，日常维护仅需定期加注润滑脂即可保持较长的使用寿命。从产品功能特性来看，这套链条与链轮组件采用了标准的啮合齿形设计，每一节链节都由外链板、内链板、销轴、套筒、滚子部件组合而成，链节之间转动灵活，与链轮齿槽啮合时顺滑无卡滞，运转过程中冲击载荷小，可有效降低传动过程中的噪音与部件磨损。在设计思路上，整套结构优先保证了链节与链轮的啮合精度，链条的节距、滚子直径、内节内宽参数都与配套链轮的齿形参数完全匹配，闭合后的链条周长经过精准核算，安装后可保持合理的张紧余量，既不会因为张紧度过大加剧销轴与套筒的磨损，也不会因为张紧度过松出现运转跳齿、脱链的问题。从外形尺寸与安装边界来看，配套链轮的中心孔尺寸、键槽规格都符合常规传动轴的安装标准，链轮的齿顶圆直径、轮毂厚度都预留了足够的安装操作空间，闭合后的链条环绕两链轮形成的传动环路，可根据实际安装需求调整两轴的中心距范围，安装时仅需将两个链轮分别固定在动力输出轴与负载输入轴上，调整好两轴的平行度与链条张紧度即可完成装配，不需要额外做复杂的适配修改，可大幅缩短设备传动部分的设计与装配周期。整套结构的链板采用了等强度的外形设计，在保证链节抗拉强度的前提下尽可能降低了链条自身重量，减少运转过程中的惯性载荷，滚子部分采用了可自由转动的结构设计，与链轮齿面接触时为滚动摩擦，能大幅降低啮合过程中的摩擦阻力，减少动力传递过程中的损耗，提升整体传动效率。
