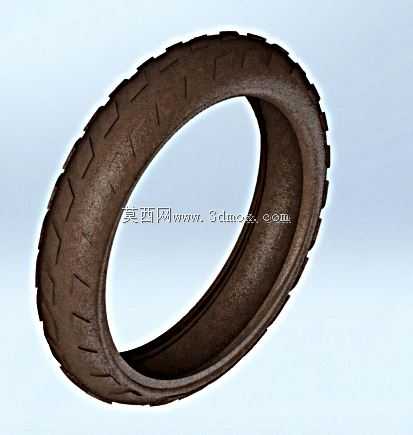

简易橡胶轮胎三维结构设计作品

　　在非道路短途代步车辆、小型电动两轮车、低速场地作业设备的行走系统设计中，轮胎作为直接接触地面的核心承载部件，其结构合理性直接决定整机的行驶平顺性、抓地能力与负载表现。这款简易结构的轮胎设计，没有采用乘用车辆轮胎复杂的多层帘布层、带束层冗余结构，而是针对低速、低载荷的应用场景做了针对性的结构简化，适配厂区短途转运平板车、园林作业小型机具、儿童游乐电动车、简易代步电动自行车的配套使用需求，在满足基础使用性能的前提下，大幅降低了建模复杂度与后续开模生产的工艺难度。

　　从实际功能特性来看，这款轮胎的胎面采用了连续斜向沟槽设计，沟槽走向与轮胎径向呈固定夹角，既可以在干燥硬质铺装路面提供足够的纵向抓地力，避免起步、制动时出现打滑，也能在轻度泥泞、积水路面通过沟槽快速排走胎面与地面之间的介质，减少水滑、泥滑现象的发生。胎侧部分做了等厚度圆弧过渡设计，没有设置额外的胎侧加强筋与装饰纹路，一方面可以在承受垂向载荷时产生均匀的弹性形变，过滤路面传来的小幅颠簸振动，提升行驶过程的平顺性，另一方面也避免了应力集中点的出现，降低反复形变过程中胎侧开裂的风险。胎圈位置设计为平直的环形贴合面，能够与标准尺寸的轮辋实现紧密配合，不需要额外加装密封圈、压圈等辅助固定部件，安装时只需将轮胎均匀压入轮辋卡槽即可完成装配，大幅降低了现场装配的操作难度。

　　设计过程中，首先根据目标适配设备的单轮载荷要求，确定了轮胎的断面宽度、整体外径与胎圈内径的核心尺寸边界，确保轮胎安装后不会与设备的车架、挡泥板、刹车构件发生运动干涉。胎面花纹的深度、宽度与排布间距经过反复调整，既保证花纹块有足够的接地面积，避免单位面积压力过大造成胎面过快磨损，也控制了花纹沟槽的容积，防止小石子、硬质杂物嵌入沟槽后造成胎面损伤。轮胎的内部型腔设计为光滑的环形曲面，没有多余的凸起与凹陷结构，适配低压充气或者实心填充两种不同的配置方案：如果采用充气结构，光滑的内壁可以减少气体流动阻力，降低滚动过程中的内部摩擦生热；如果采用实心橡胶填充，均匀的壁厚可以保证填充后轮胎各位置的弹性一致，避免行驶过程中出现跳动、偏磨的问题。

　　从安装边界来看，这款轮胎的胎圈内径公差控制在适配常规冲压成型钢制轮辋的范围内，轮辋安装面的宽度与轮胎胎圈位置的宽度完全匹配，安装后轮胎的中心平面与轮辋中心平面重合，不会出现偏心安装造成的行驶抖动问题。轮胎的整体外径设计预留了足够的悬架跳动空间，当设备经过颠簸路面、轮胎产生最大压缩形变时，轮胎顶部与上方的车架、挡泥板之间仍有足够的安全间隙，不会出现运动干涉。胎侧的厚度经过反复校核，在额定载荷下的形变量控制在合理范围内，既不会因为刚度过大造成减震效果不足，也不会因为刚度过小造成轮胎侧向形变过大、影响行驶稳定性。

　　在实际工程应用中，这类简化结构的轮胎不需要复杂的生产工艺，采用普通的橡胶模压工艺即可完成批量生产，模具结构简单，生产过程中的废品率低，能够有效控制配套成本。对于三维建模从业者而言，这款模型的曲面构建逻辑清晰，通过旋转特征生成轮胎基础轮廓后，采用阵列切除的方式生成胎面花纹，再通过圆角过渡处理各位置的尖锐棱边，整个建模过程没有复杂的曲面拆分与参数联动，既可以作为行走部件设计的基础参考模板，也可以用于装配体中作为配套部件快速调用，不需要花费大量时间调整复杂的内部结构参数，能够有效提升整体装配设计的工作效率。在做小型设备的整体运动仿真时，这款轮胎的模型质量轻，曲面连续性好，不会出现仿真计算过程中的网格畸变问题，能够准确模拟轮胎与地面接触过程中的受力与形变状态，为行走系统的参数匹配提供可靠的参考依据。
