小型乘用车辆悬架螺旋弹簧减震器结构

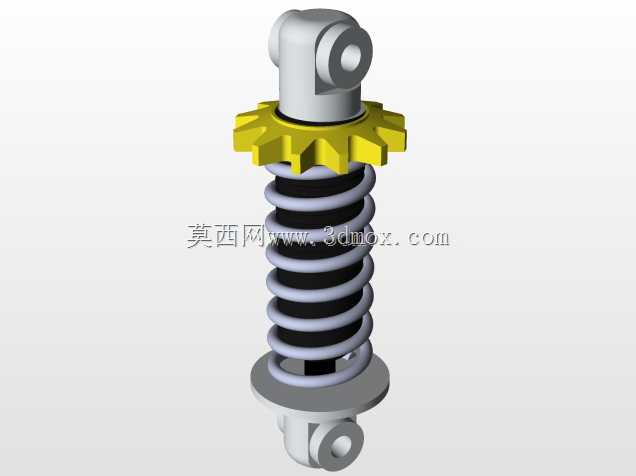

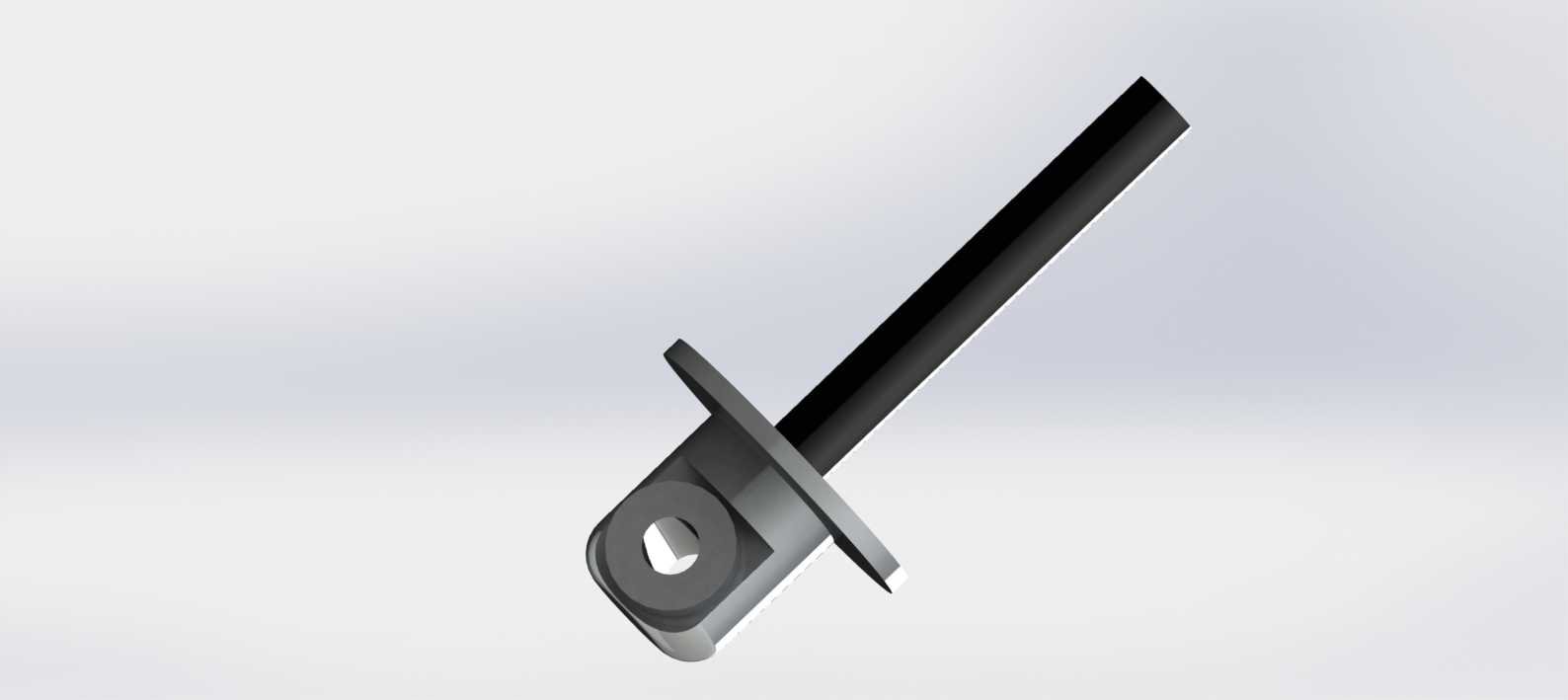

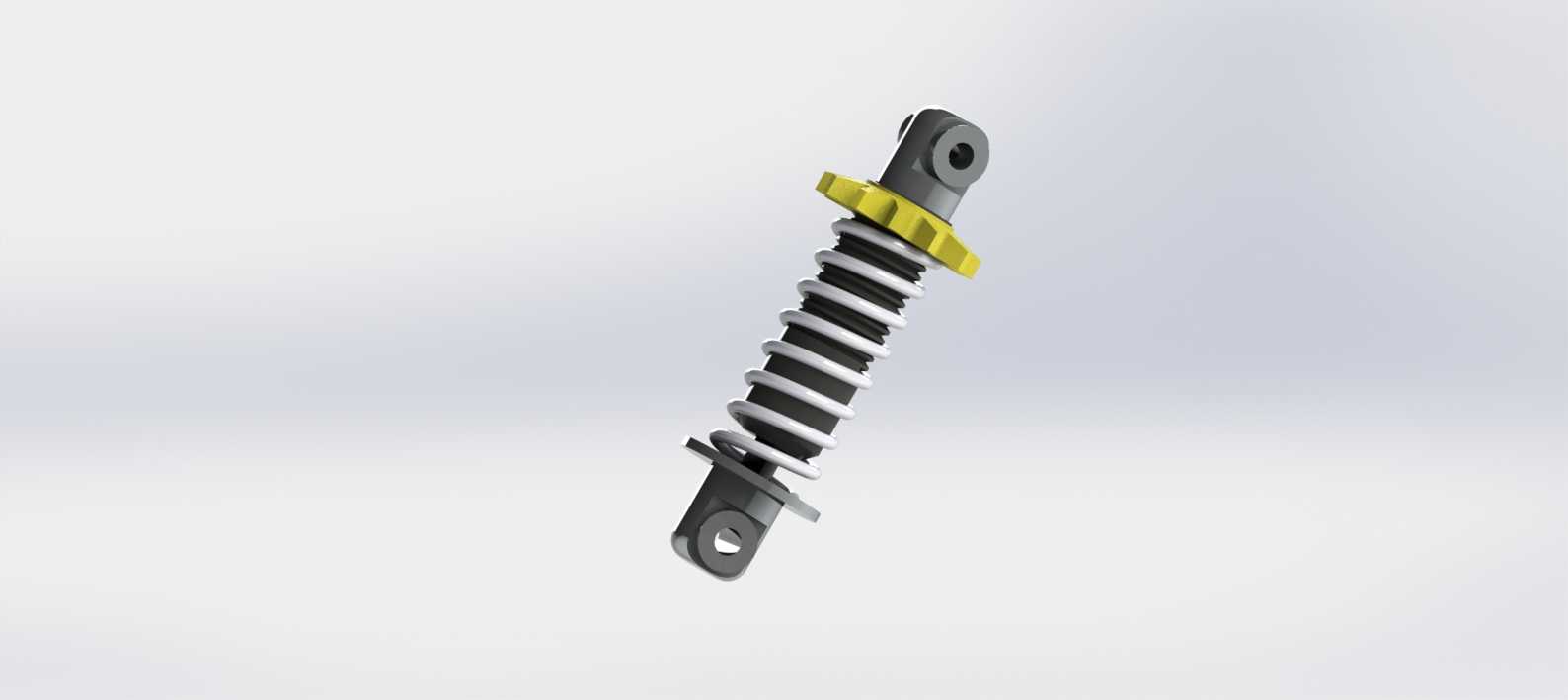

　　这款减震结构主要面向小型乘用车辆、轻型非道路代步设备的悬架系统设计，核心作用是承接路面传递的冲击载荷，过滤行驶过程中产生的往复振动，避免车架与车身出现持续的弹跳晃动，保障行驶过程中轮胎与地面的有效接触面积，同时提升驾乘过程的平稳性。从结构组成来看，整体采用同轴集成式布局，将螺旋弹簧与阻尼缸体整合为一体，减少了独立安装所需的布置空间，适配多数紧凑型乘用设备的悬架安装位。上部的安装吊耳采用单孔铰接结构，可直接与车架侧的安装支座通过销轴连接，铰接结构能够自动适配悬架跳动过程中的角度偏移，避免安装位出现刚性卡滞或应力集中；下部吊耳同样采用铰接式设计，对应连接转向节或下摆臂侧的安装点，上下铰接点的轴线保持平行，保障减震器在压缩、

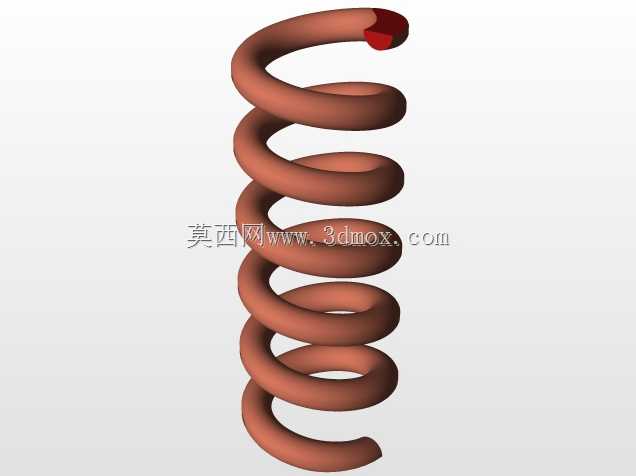

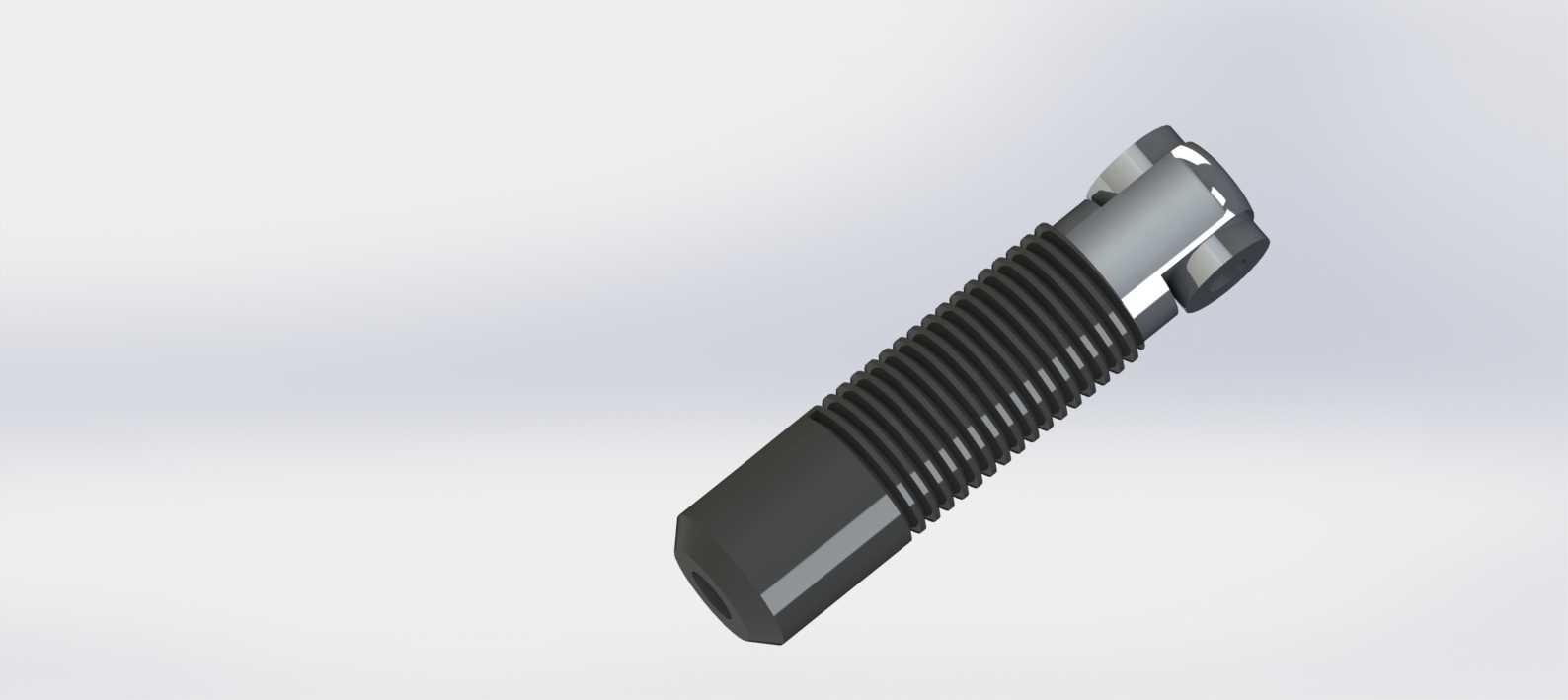

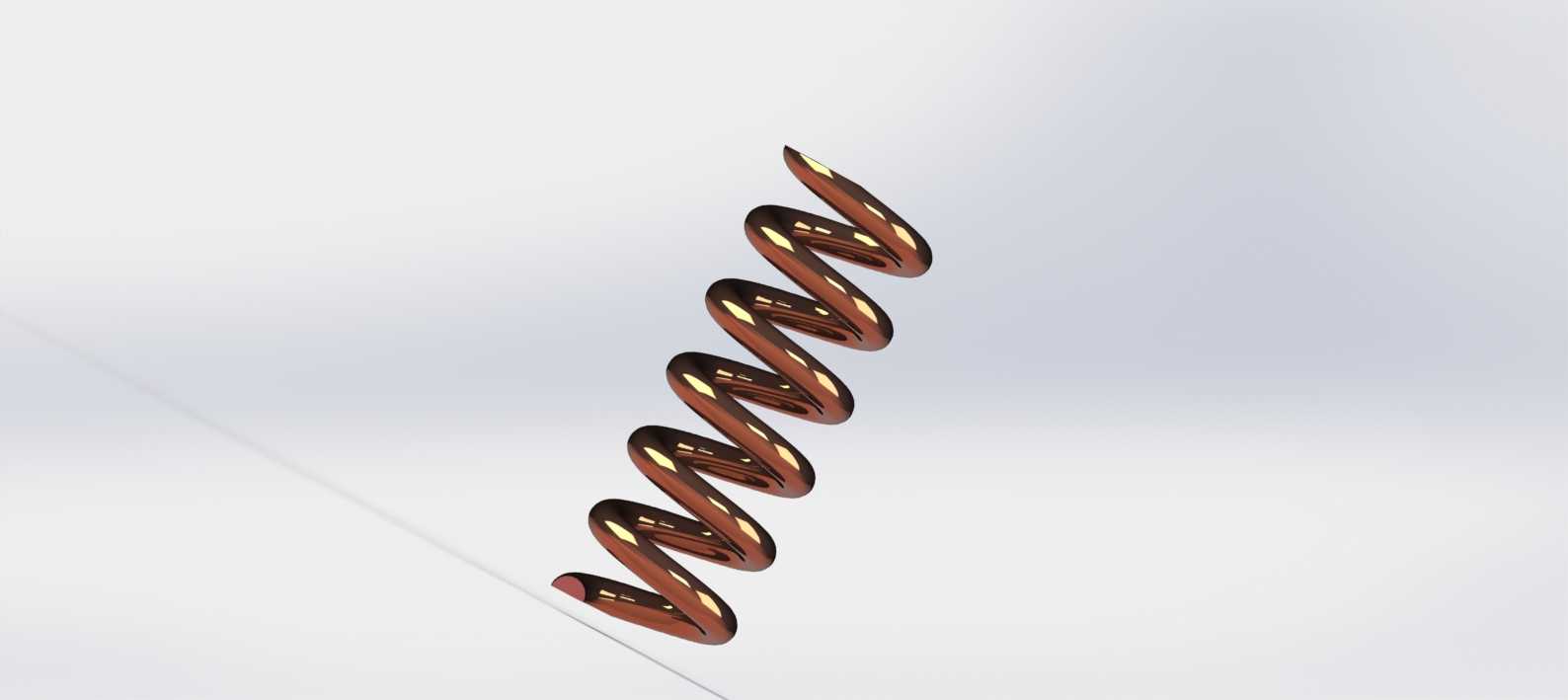

　　伸张行程中可以沿自身轴线顺畅运动，不会出现侧向的附加弯矩损伤阻尼杆密封件。中间的螺旋弹簧采用等节距设计，弹簧刚度经过匹配调校，能够承接空载、额定载荷下的车身重量，在常规路面颠簸时提供足够的支撑力，避免悬架过度压缩触碰缓冲块；弹簧上下端设置有环形弹簧座，下弹簧座集成了限位挡边，防止弹簧在大行程跳动时出现径向窜动脱出，上弹簧座与阻尼缸筒之间设置有耐磨垫片，减少弹簧工作时相对转动产生的磨损与异响。阻尼缸部分采用单筒式结构设计，内部填充阻尼油与高压氮气，能够在压缩行程时通过阀片的节流作用产生阻尼力，快速耗散振动能量，伸张行程时匹配对应的伸张阀开度，避免阻尼力过大导致的悬架拉拽感，同时高压氮气的存在可以抑制阻尼油在高频往复运动时产生的气泡，

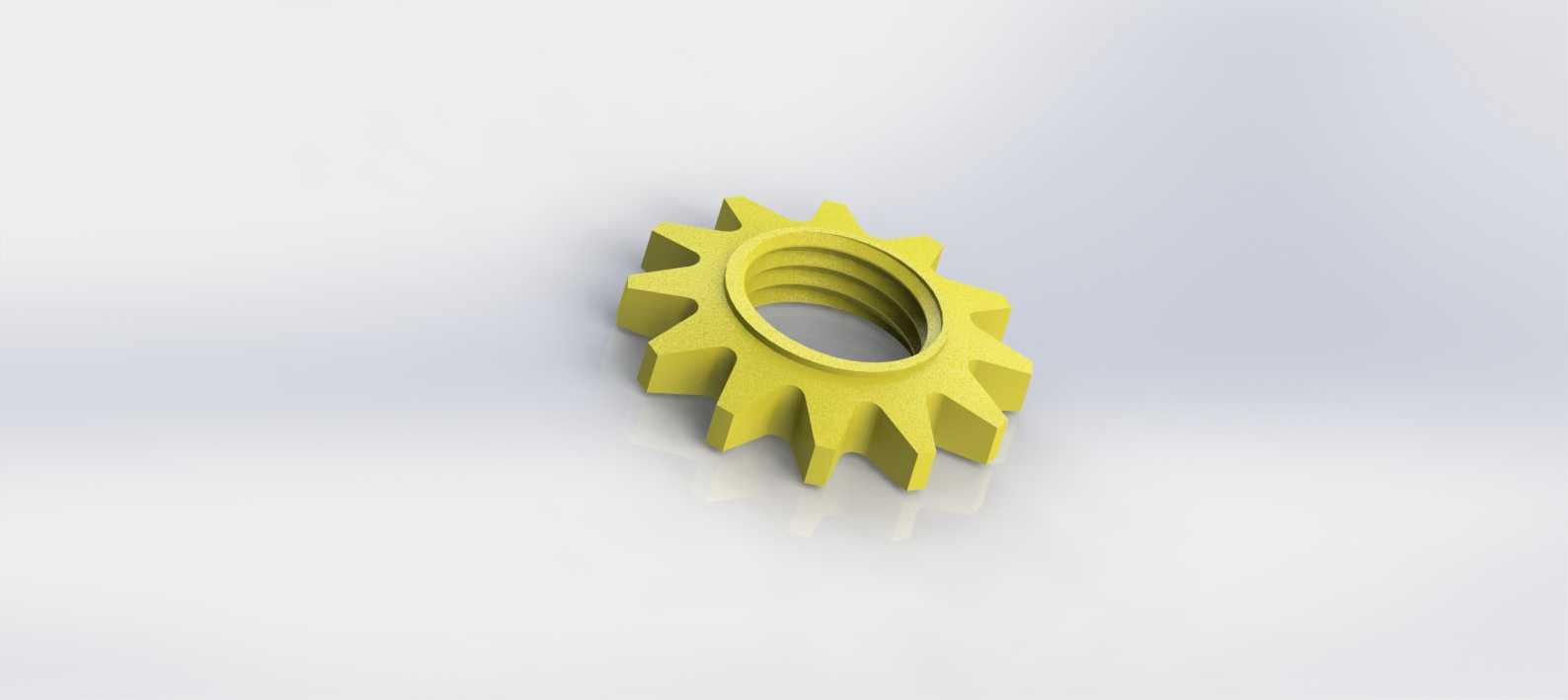

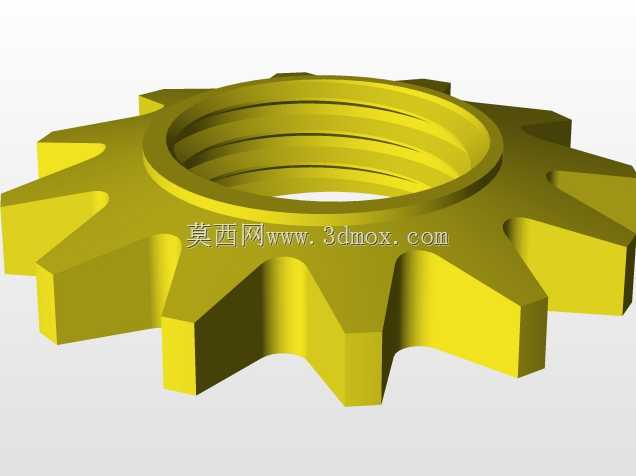

　　避免阻尼力出现热衰减，保障长距离颠簸路面行驶时的减震性能稳定性。弹簧上部设置的黄色环形挡片为行程限位标识件，同时可作为防尘罩的下固定位，配合上部的防尘结构可以阻挡路面泥沙、灰尘溅入阻尼杆表面，避免活塞杆表面被硬质颗粒划伤导致油封漏油，延长减震器的整体使用寿命。在安装边界方面，该结构完全伸张状态下的总长度适配紧凑型车辆的悬架跳动行程，最大压缩长度预留了足够的缓冲间隙，不会在悬架跳至极限位置时出现缸筒触底的情况；上下安装孔的孔径匹配常规乘用车的铰接销轴尺寸，无需额外改装转接支座即可直接替换同规格的原厂减震部件。实际装车应用中，这类集成式减震器不需要额外设置弹簧独立安装位，装配工序更简单，售后维护时可整体拆装更换，

　　不需要单独拆解弹簧与阻尼缸，降低了维修作业的操作难度。设计过程中重点考虑了侧向力的承载问题，阻尼缸筒的导向套采用了加长耐磨铜套结构，能够承受悬架跳动时产生的少量侧向力，避免活塞杆出现偏磨，同时弹簧的中心线与阻尼缸轴线保持微小的偏心角度，抵消一部分车辆行驶时弹簧对活塞杆产生的侧向分力，进一步提升密封件的使用寿命。在功能特性上，该结构同时承担了弹性承载与阻尼减震的双重作用，不需要额外搭配辅助弹性元件即可独立完成悬架的减震功能，适合用于前麦弗逊式悬架、后拖曳臂式悬架的布置场景，也可经过参数微调后用于小型电动代步车、场地观光车的悬架系统，适配不同载荷等级的使用需求。
