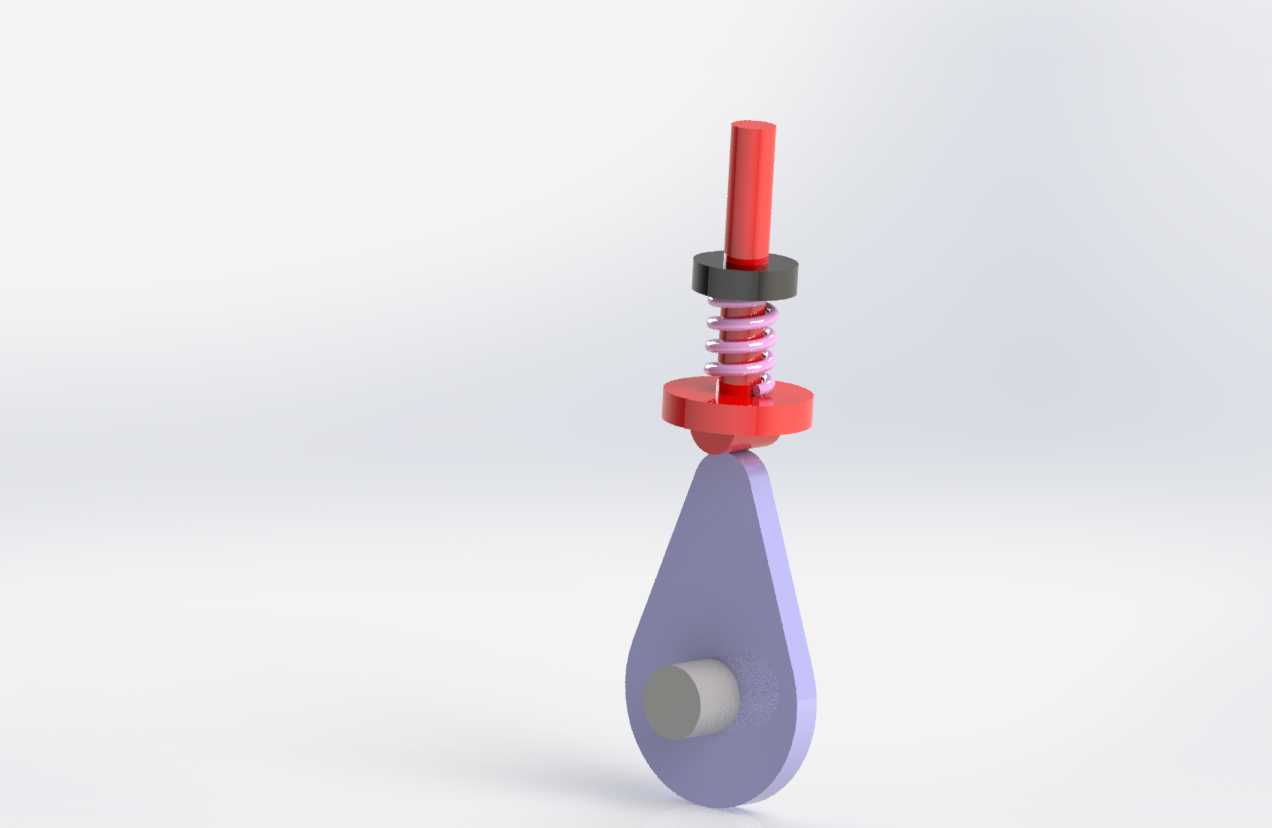

盘形凸轮搭配弹簧复位从动件结构

　　在自动化送料、轻工包装、纺织设备的间歇动作工位上，这类凸轮从动件组合是实现预设往复动作的核心执行单元，区别于气缸、电缸的直动输出，凸轮结构能通过轮廓曲线的精准设计，实现任意规律的从动件位移、速度输出，不需要额外的电控程序介入，纯机械结构就能保证动作时序的绝对同步，在高速运转的设备上可靠性远高于气动、电动执行元件。这套结构采用对心直动从动件布局，从动件导杆部分采用等直径圆柱设计，配套的导向段需要和设备安装架上的导向孔保持H7/f6的间隙配合，保证往复运动过程中无卡滞，导杆中段套设的圆柱螺旋压缩弹簧，作用是让从动件端部的平底始终紧贴凸轮轮廓面，避免高速运转时从动件跳脱凸轮表面产生冲击，弹簧的预压缩量需要根据凸轮最大升程、

　　从动件运动件总质量、设备最高运转转速计算确定，预紧力过小会出现从动件与凸轮脱离的飞脱现象，预紧力过大则会加剧凸轮轮廓与从动件接触端的磨损，缩短整套机构的使用寿命。凸轮部分采用盘形结构，基圆段轮廓保证从动件处于最低停留位置，推程段轮廓按照预设的运动规律抬升从动件，回程段则依靠弹簧弹力推动从动件回落，轮廓表面的粗糙度需要控制在Ra1.6以内，减少接触摩擦带来的损耗，从动件与凸轮接触的端部采用平底设计，相比尖顶从动件接触应力更小，能承受更大的传动载荷，相比滚子从动件结构更简单，不需要额外设计滚子销轴的安装结构，适合中低速、轻载荷的动作工位使用。安装边界上，凸轮的安装轴孔需要和设备的分配轴保持同轴，轴孔处设计有键槽用于周向固定，

　　保证凸轮和分配轴同步转动无相对滑移，凸轮的轴向定位依靠轴肩和锁紧螺母实现，安装时需要调整凸轮的周向角度，保证从动件的动作时序和设备其他工位的动作完全匹配，比如在包装机的送料工位，需要保证从动件抬升推料的动作和料仓落料、包装膜进给的动作完全对齐，角度偏差超过2度就会出现动作干涉、送料错位的问题。导杆的上端可以根据实际使用需求连接不同的执行端头，比如推料块、压合头、挡料销，不需要改动凸轮和从动件的主体结构，只需要更换端头就能适配不同的工位功能，拓展性较强。设计过程中需要先根据工位需要的动作行程、停留时间、运动速度特性绘制凸轮轮廓曲线，再校核从动件的压力角，直动从动件的推程压力角需要控制在30度以内，回程压力角控制在70度以内，

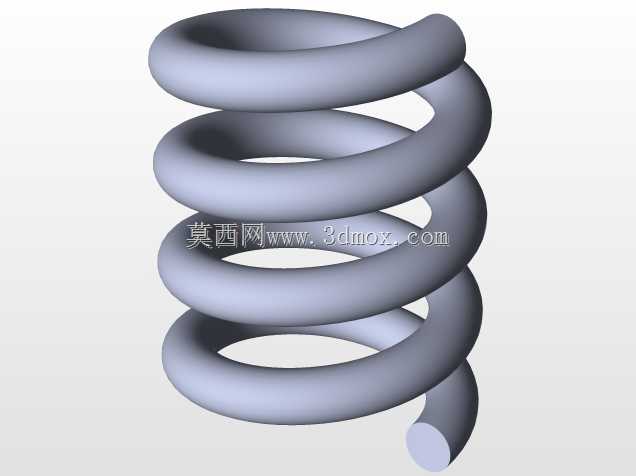

　　避免压力角过大导致机构自锁、运转阻力陡增，同时需要做运动学仿真验证从动件的加速度曲线，避免出现刚性冲击和柔性冲击，尤其是在高速运转的设备上，加速度突变会带来明显的振动和噪音，长期运转还会导致连接螺栓松动、结构疲劳损坏。弹簧的选型需要匹配从动件的回程力需求，弹簧的刚度不宜过大，否则会增加凸轮轴的驱动扭矩，增加动力损耗，弹簧的两端需要做磨平处理，保证和弹簧座、从动件凸缘的端面完全贴合，避免弹簧受压时出现偏斜，导致导杆受到侧向力出现磨损卡滞。导杆上的凸缘结构是弹簧的支撑座，凸缘的外径需要比弹簧外径大2到3毫米，保证弹簧压缩过程中不会出现径向滑脱，凸缘和导杆采用一体化设计，避免装配式结构带来的装配误差和连接松动风险。整套结构没有复杂的异形零件，所有回转面、平面都可以通过普通车床、铣床加工完成，不需要特殊的加工设备，加工成本较低，维护也比较方便，长期使用后如果凸轮轮廓出现磨损，只需要更换凸轮零件即可，从动件和弹簧都可以作为标准件储备，减少设备的停机维护时间。在纺织设备的横动机构、小五金冲床的送料机构、文具装配设备的间歇顶出机构上，这类结构都有广泛的应用，相比其他直线执行机构，它的动作响应速度快，同步精度高，不需要复杂的控制线路，在恶劣的车间环境下，比如多粉尘、有油污的场景，也能稳定工作，不会像气动元件那样出现密封件老化漏气的问题，也不会像电动缸那样对供电稳定性、控制器可靠性有较高要求。
