双级手动液压供油装置结构设计

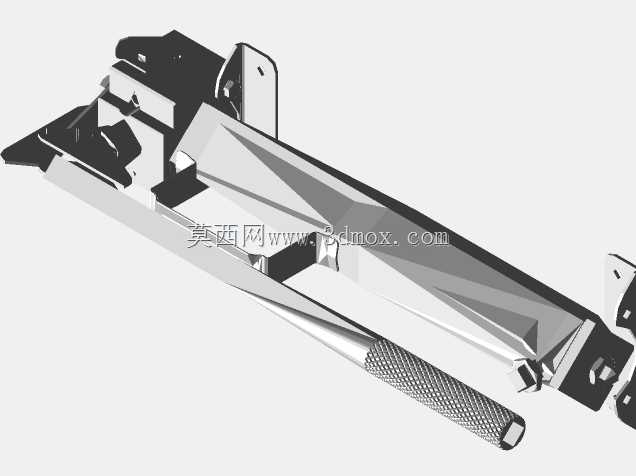

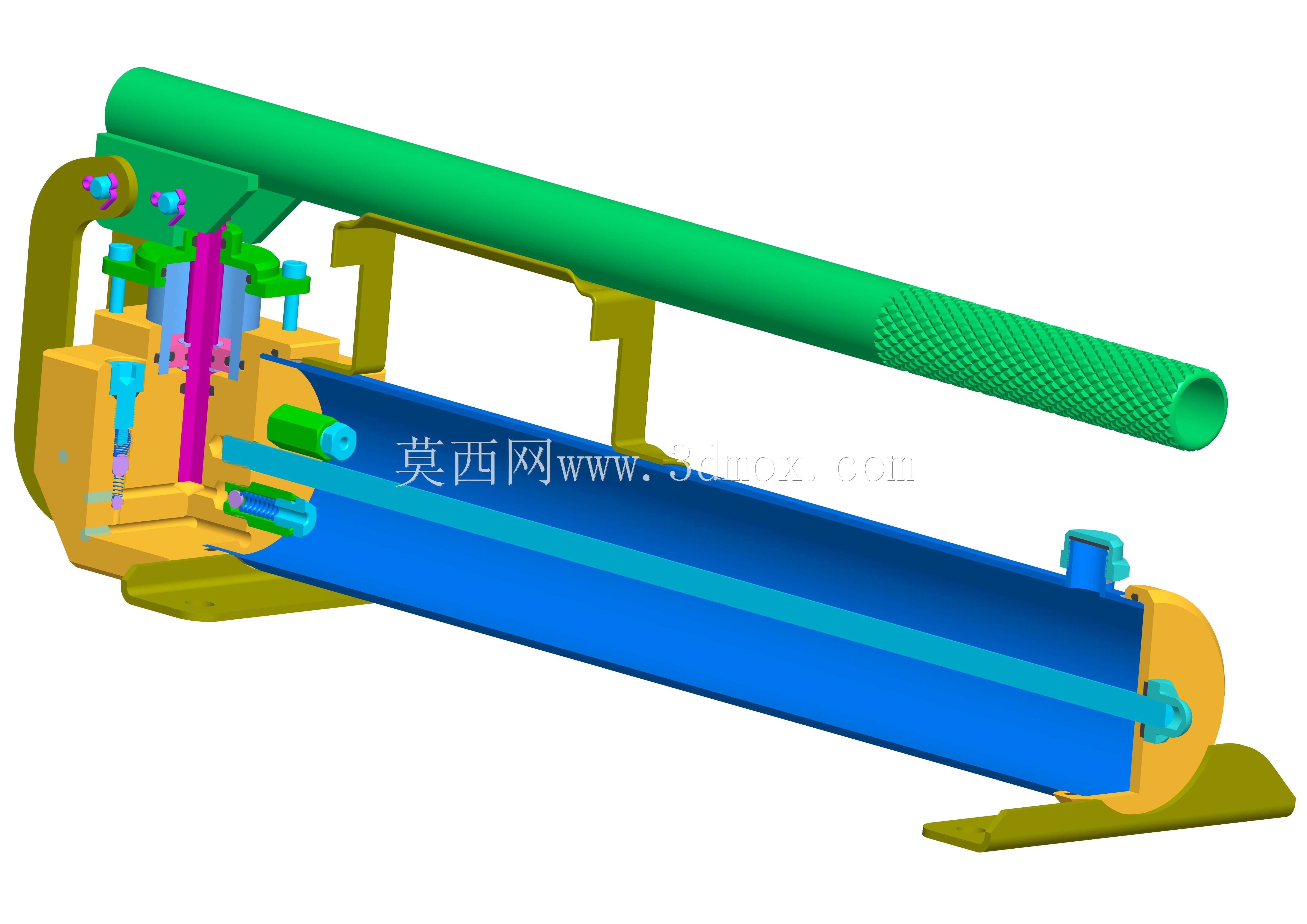

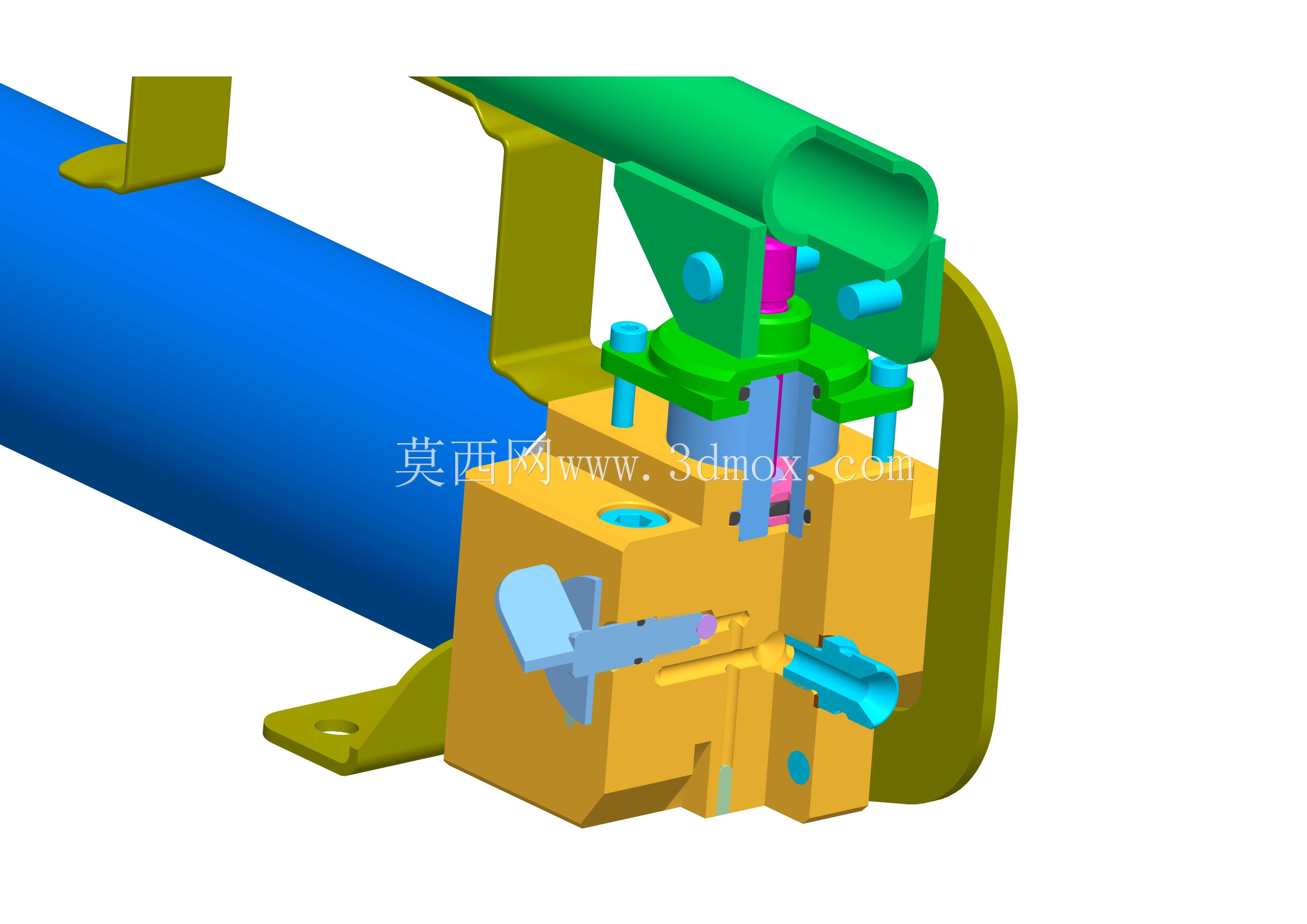

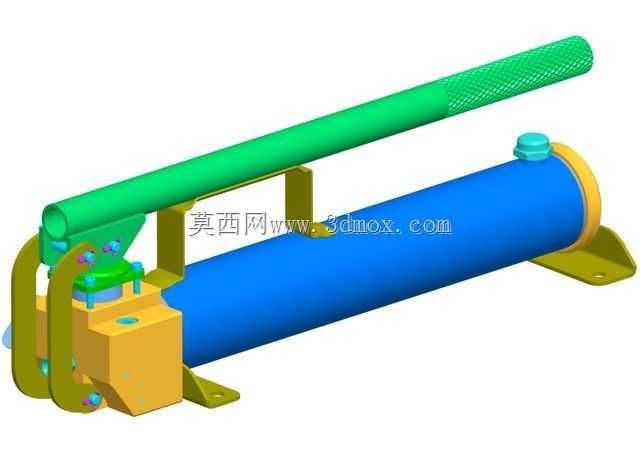

这款双级手动液压供油装置，主要面向无外接动力源的野外作业、应急维修、小型液压工装驱动场景设计，可在无电力、无压缩空气的作业环境下，为小型液压机具提供稳定的高压液压油输出，常见应用场景包括户外设备检修的液压拆卸作业、小型液压机具的临时动力供给、起重顶升作业的配套动力源、液压管路系统的试压检测作业等，能够适配单作用小型液压缸、液压拆卸工具、小型液压夹紧装置的动力需求。从功能特性来看，该装置采用双级泵芯结构设计，低压大流量级可在空载状态下快速输出大流量液压油，快速推动执行元件到达作业工位，减少空行程操作次数，降低操作人员的劳动强度；高压小流量级可在负载状态下输出高压液压油，满足作业所需的高压力输出要求，双级结构可自动切换工况，无需操作人员手动调整档位，操作逻辑简单，适配一线作业人员的使用习惯。装置的操作手柄采用长力臂设计，握持区域做了防滑纹理处理，操作人员施加较小的握力即可通过杠杆放大原理获得足够的泵油推力，长时间操作不易产生疲劳；储油腔体采用一体化长筒结构，在保证足够储油容积的同时，兼顾了装置整体的结构强度，可减少外部磕碰带来的腔体变形、漏油风险；泵体核心阀组集成布置在泵头位置，将吸油阀、排油阀、溢流保护结构整合在紧凑的安装空间内，既缩小了整体体积，也便于后续的维护检修。从设计思路来看，整体结构优先考虑无动力场景下的操作便捷性与可靠性，所有运动部件均做了耐磨防护设计，铰接位置预留润滑间隙，可适应多粉尘、温差变化大的户外作业环境；安装底座采用宽支撑面设计，作业时可稳定放置在平整地面，无需额外固定即可承受手柄操作带来的倾覆力矩，安装边界预留了标准固定孔位，也可将装置固定在移动作业台车、维修工位台架上作为固定液压动力源使用。整体外形尺寸兼顾便携性与储油能力，长度方向适配成年人单手握持搬运的尺寸范围，重量控制在单人可携行的区间内，可放入常规维修工具箱随车携带，满足流动维修、野外作业的便携使用需求；进出油接口采用通用标准液压接口，可直接适配常规规格的高压液压油管，无需额外制作转换接头即可快速连接配套液压机具。
