法兰式四安装孔1型轴承支撑座

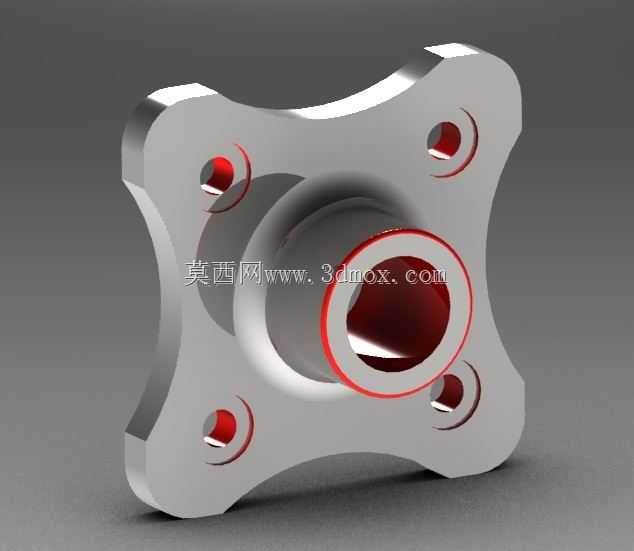

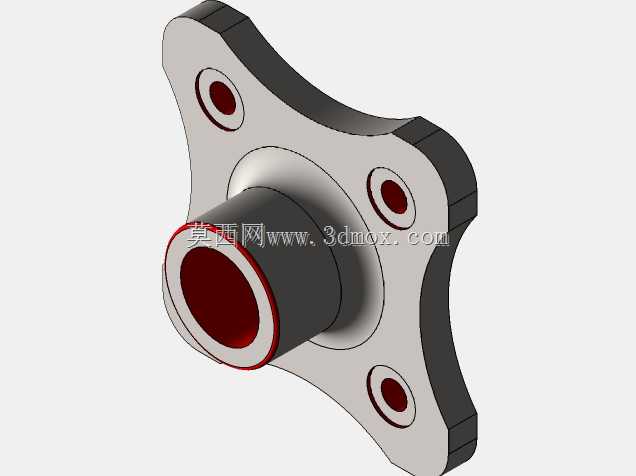

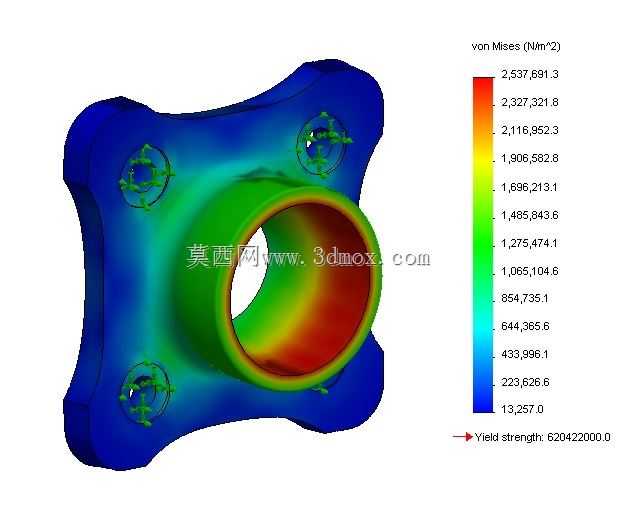

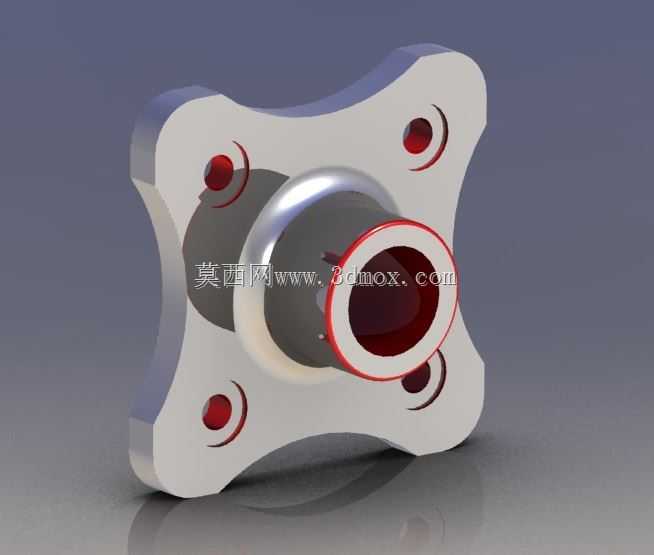

这款轴承支撑座主要应用于各类通用机械的传动系统场景中，在轻工输送设备、小型机床进给机构、农用传动装置、自动化生产线动力传输单元里都能见到这类零件的身影，它的核心作用是为滚动轴承提供稳定可靠的安装定位基准，抵消传动轴运转过程中产生的径向载荷与部分轴向载荷，避免轴承外圈在设备运行时出现窜动、偏斜，保证传动轴的回转精度始终处于设计允许的公差范围内，减少传动过程中的振动与异响，延长整套传动组件的使用寿命。从功能特性来看，这款支撑座采用一体化铸造成型后做精加工处理，主体为中心带轴承安装通孔的筒状结构，中心通孔的内壁加工有精准的公差配合面，能够与标准系列滚动轴承的外圈实现过渡配合，确保轴承安装后不会出现松脱跑圈的问题；四个角延伸出带安装通孔的固定耳，固定耳上的通孔用于穿装紧固螺栓，能够将整个轴承座牢牢固定在设备的安装基面之上，四个安装点位呈对称分布，受力均匀，可承受更大的径向冲击载荷。从设计思路层面，这款轴承座在结构上做了充分的应力优化，固定耳与中心筒体之间采用大圆弧过渡连接，避免直角结构带来的应力集中问题，从应力云图的分布也能看出，载荷从中心轴承安装位向四个固定耳均匀传递，最大应力区域集中在筒体与轴承接触的内壁位置，整体应力水平远低于材料屈服强度，预留了充足的安全余量，能够应对设备启停、负载波动带来的瞬时冲击。在安装边界上，四个固定耳的安装孔位间距符合通用安装尺寸规范，中心筒体的轴向长度经过精准核算，既能够保证轴承安装后有足够的轴向支撑宽度，又不会过度占用设备的轴向安装空间，固定耳的底面为精加工平面，能够与设备安装基面完全贴合，避免安装后出现倾斜导致的轴系不同心问题，中心通孔的端面也做了精加工处理，可配合轴承端盖实现轴承的轴向定位，适配常规的密封件安装需求，能够满足多数开式传动场景的防护要求。
