双轴承卧式支撑轴承座结构设计

这款双轴承卧式轴承座是机械传动系统中核心的轴系支撑部件，广泛应用于各类需要稳定旋转支撑的工业场景，涵盖输送设备、中小型动力传动单元、轻工机械、纺织机械以及通用机床的辅助传动部位，主要作用是为旋转轴提供可靠的径向与轴向定位，承载轴系运转过程中产生的径向载荷与部分轴向载荷，同时约束轴的径向跳动与轴向窜动，保证轴上传动部件比如带轮、齿轮、联轴器的运转同轴度，降低传动过程中的振动与噪音，延长整套传动机构的使用寿命。

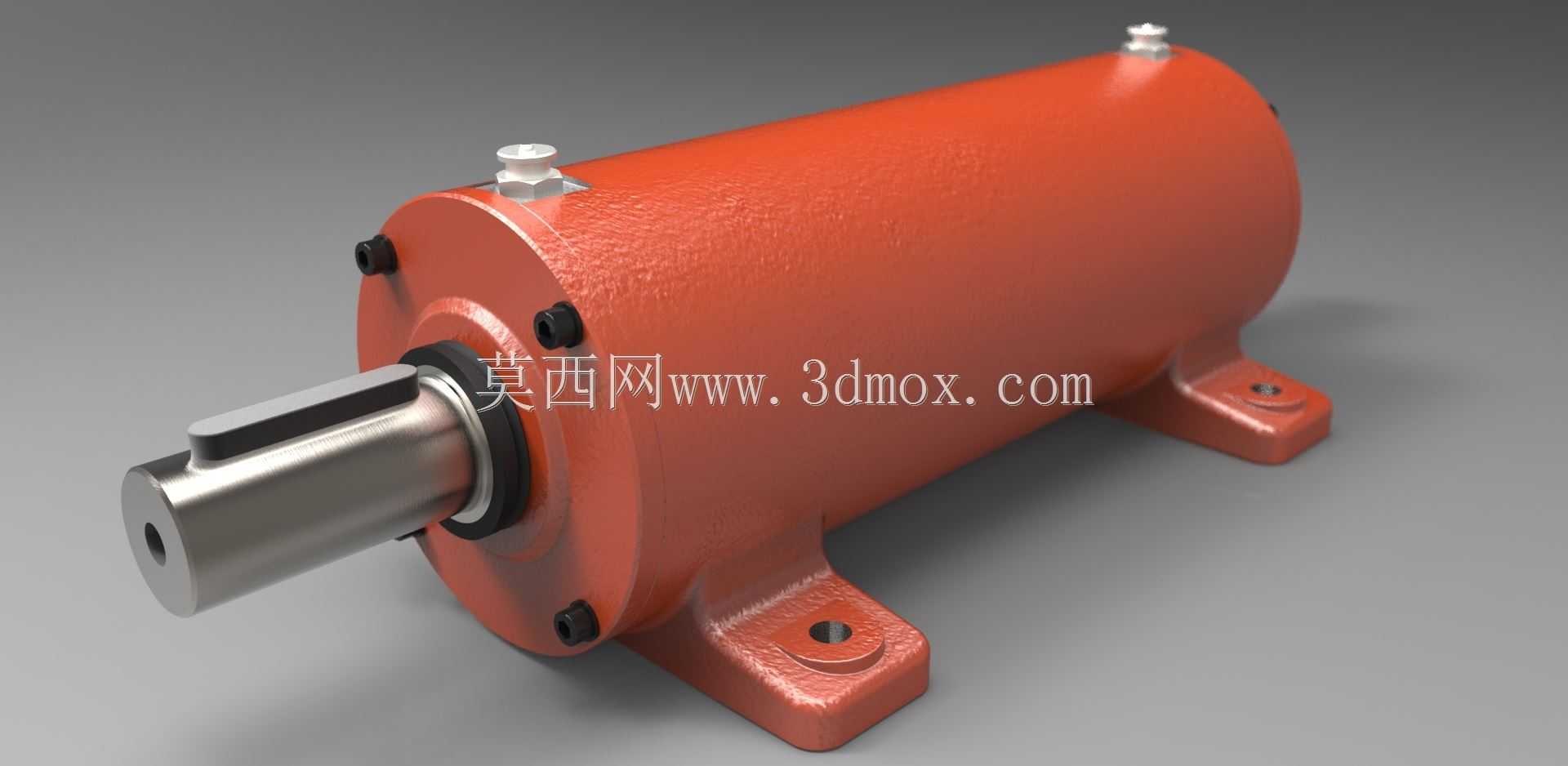

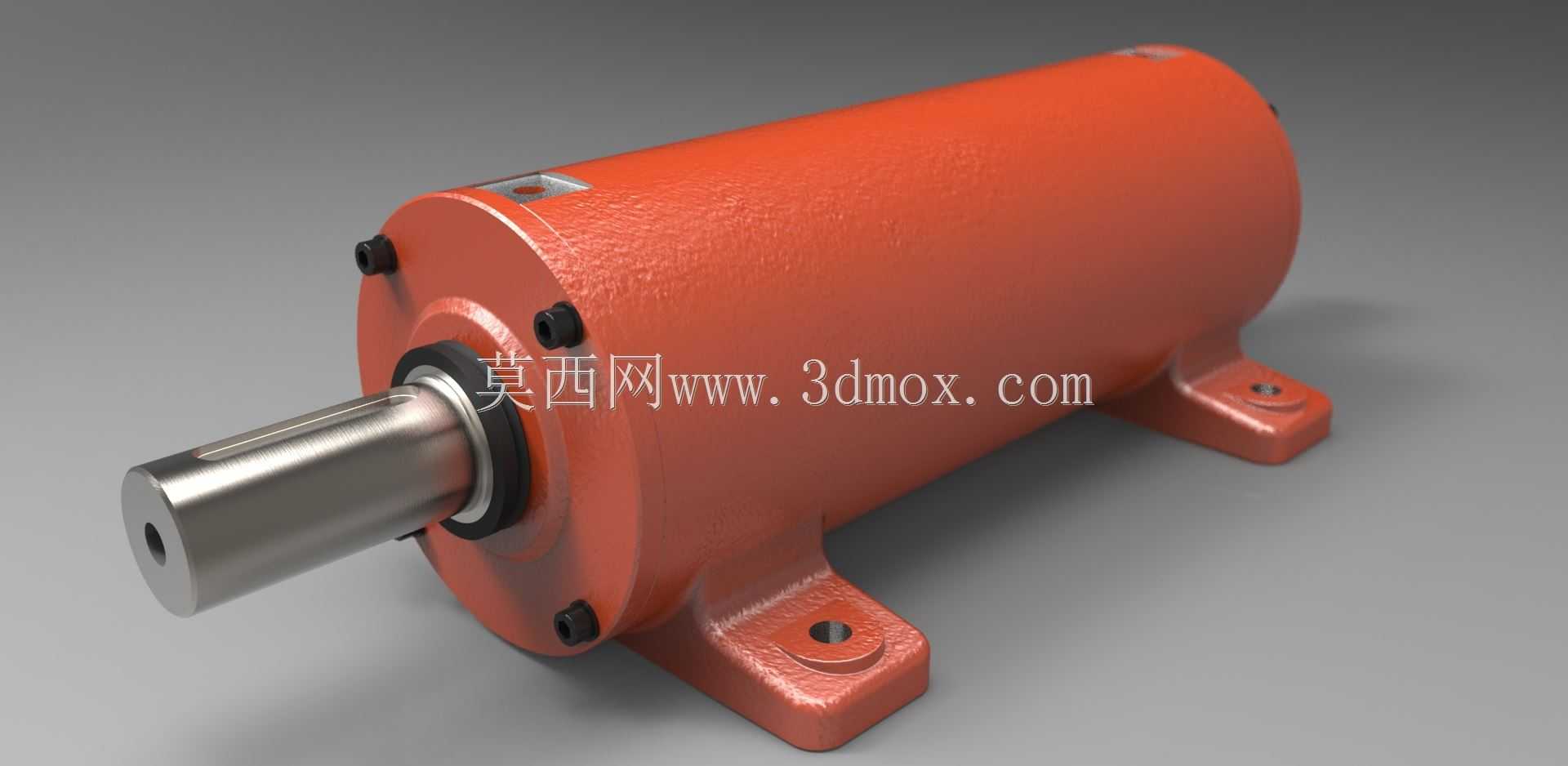

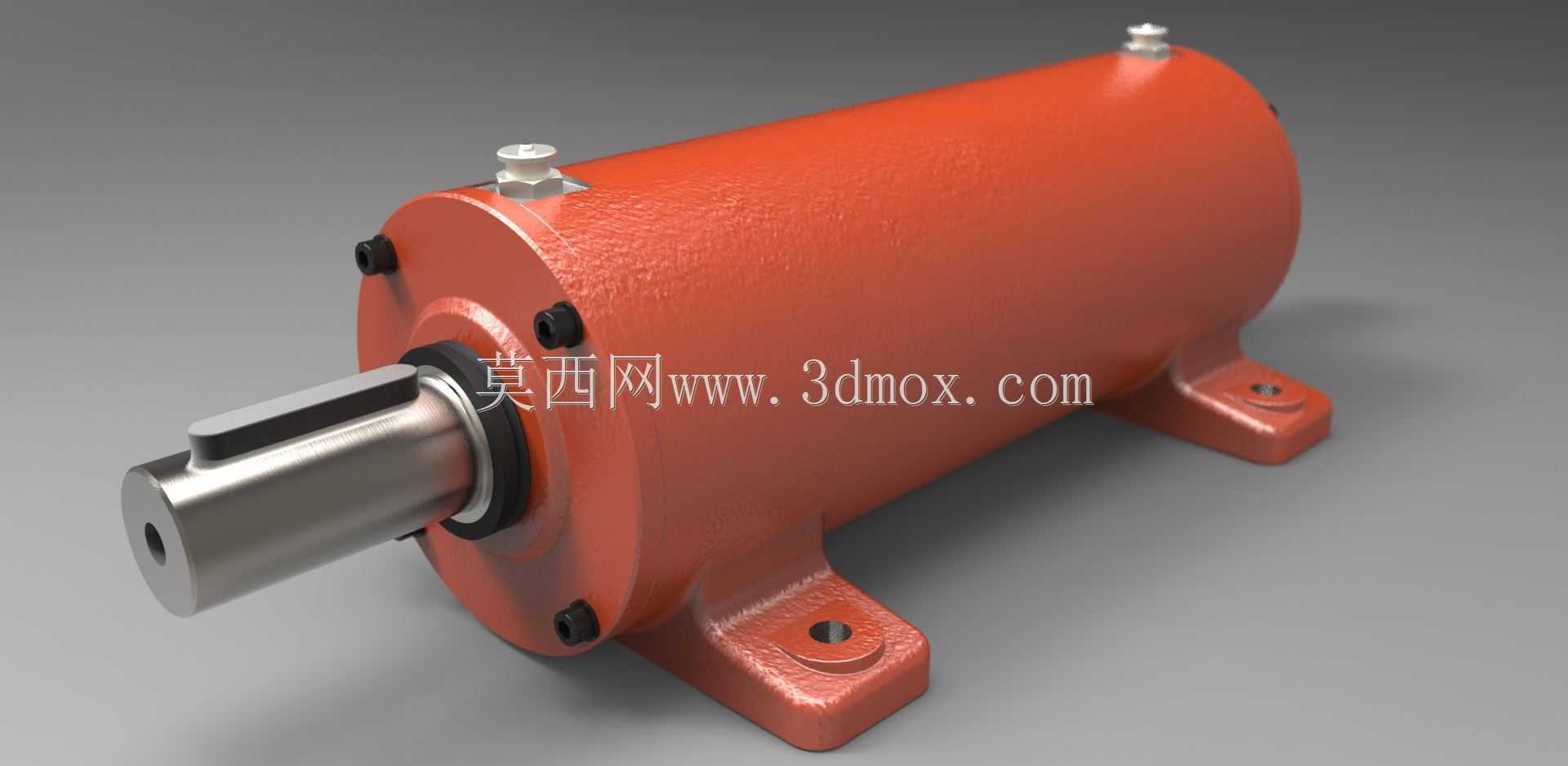

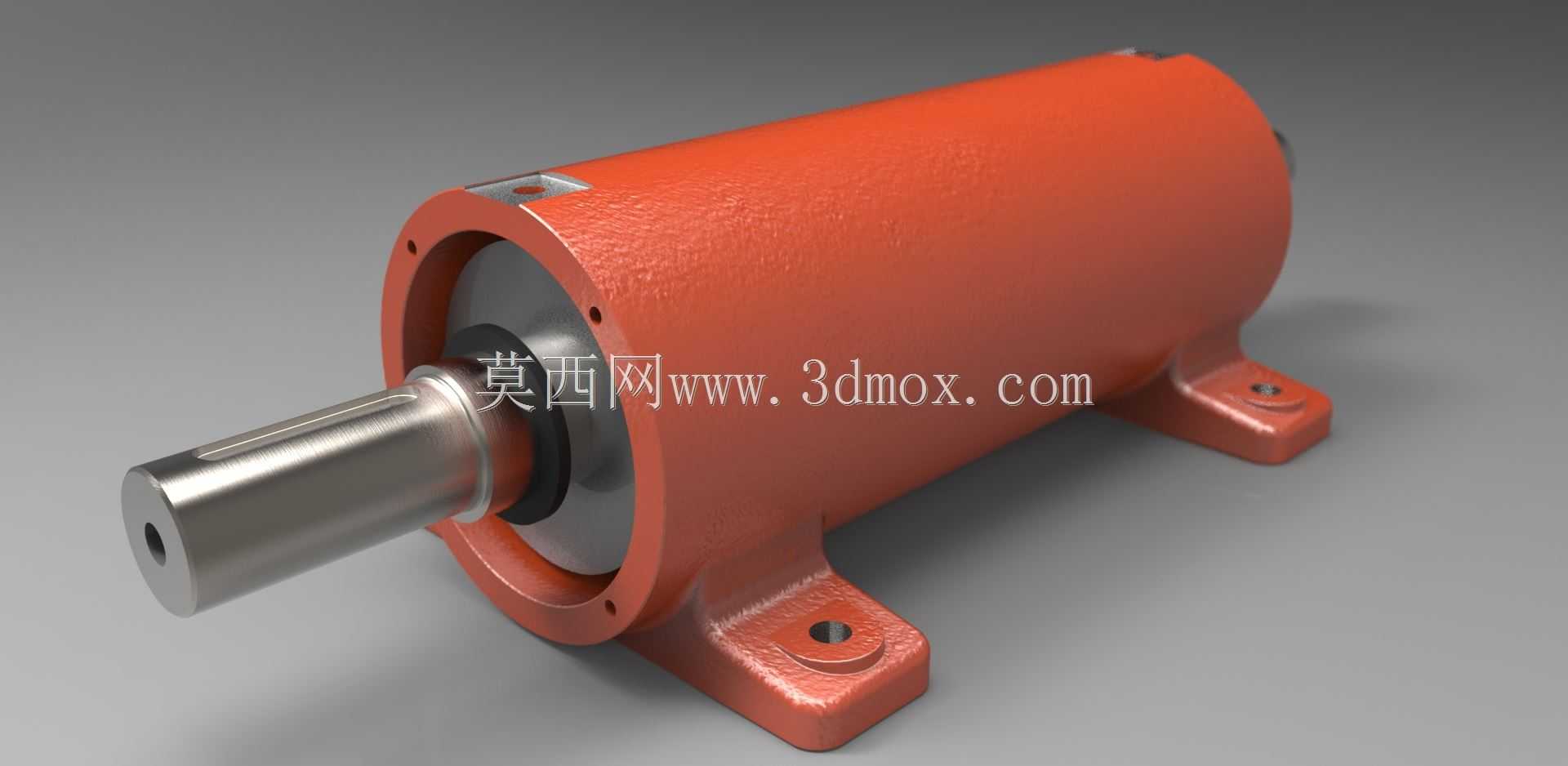

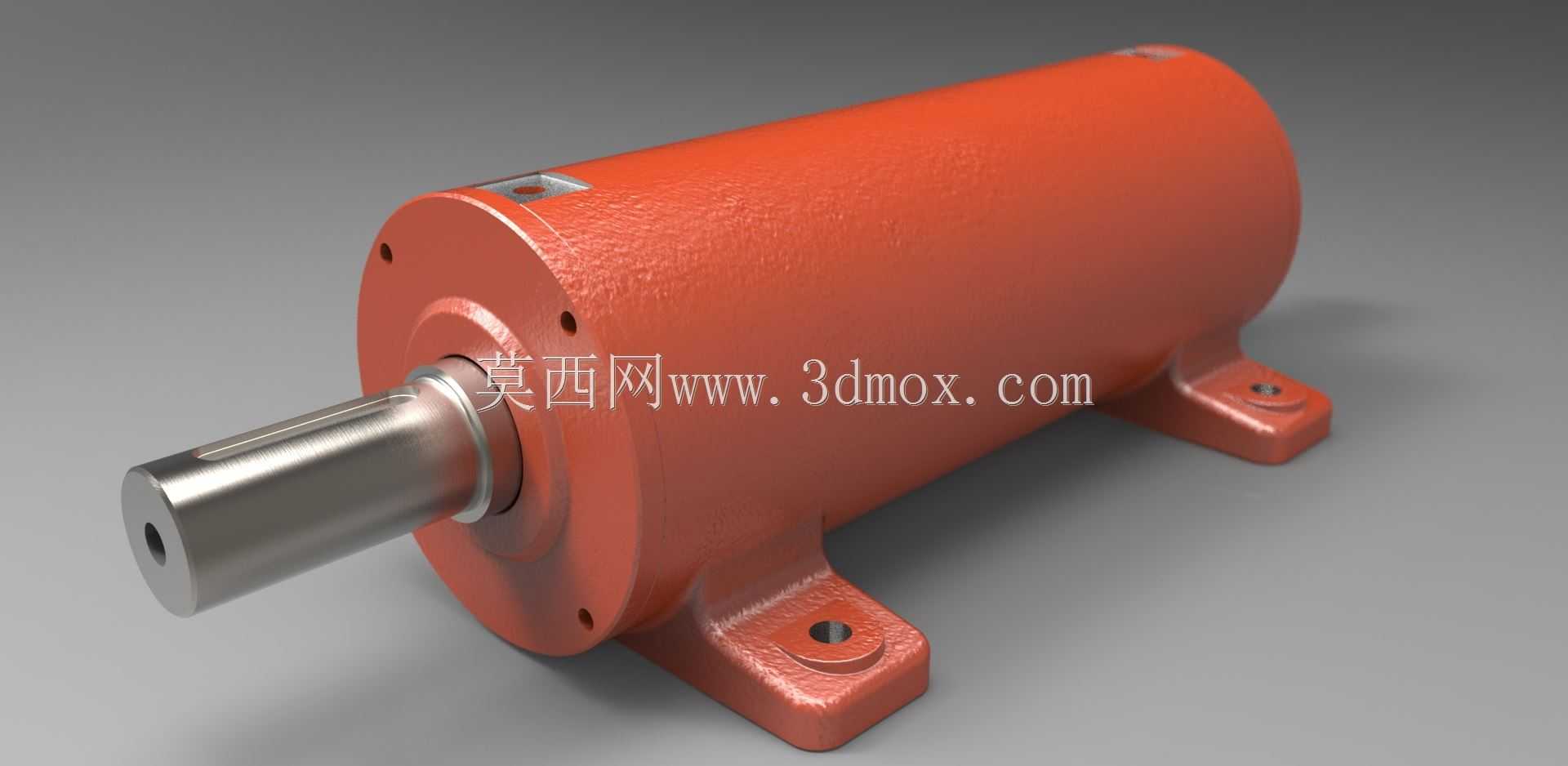

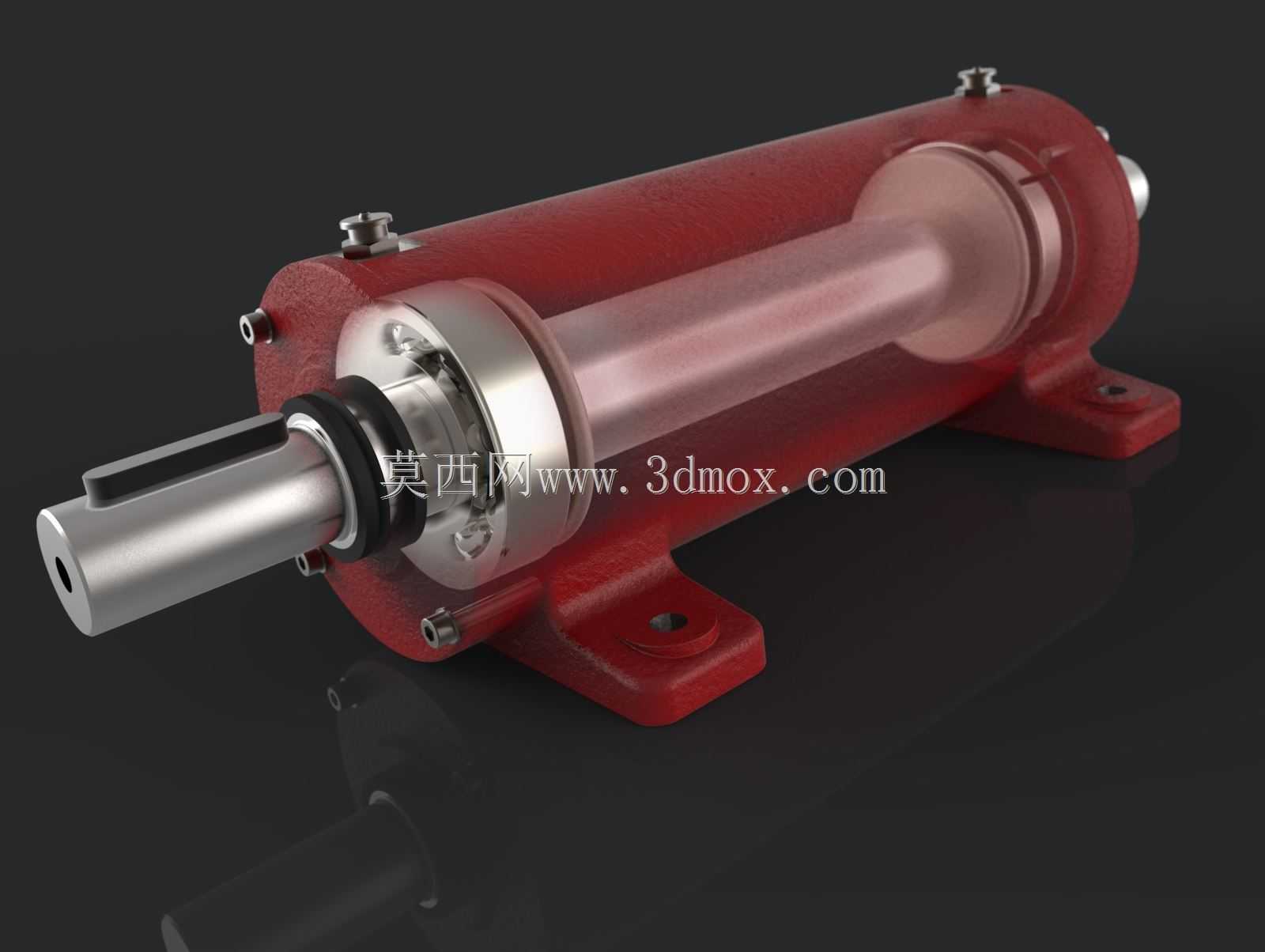

从功能特性来看，该轴承座采用一体式铸铁外壳结构，外壳底部设置带安装孔的支撑脚，可直接通过螺栓固定在设备安装基面，安装定位便捷，整体刚性充足，能够承受中等强度的冲击载荷；内部集成两套轴承配置，相比单轴承支撑结构，大幅提升了轴的支撑跨度，可适配更长的伸出轴段，同时双轴承的配置能更好地平衡轴端受载产生的弯矩，避免轴在重载下出现挠曲变形；座体端部设置密封结构安装位，可适配V型密封圈等密封元件，有效阻挡外界粉尘、切削液、水汽进入轴承内部，同时防止轴承润滑脂外泄，适配多粉尘、有喷淋的复杂车间工况；座体上方预留注油与紧固螺钉位，方便日常运维时补充润滑脂，也可通过紧固螺钉调整轴承的预紧间隙，保证轴承运转间隙处于合理范围。

在设计思路上，这款轴承座优先考虑安装通用性与运维便捷性，外壳采用对称式结构设计，底部安装脚的孔位间距、轴孔中心高都遵循通用传动件的安装尺寸规范，可直接替换同规格的常规标准轴承座，无需对设备基面做额外改造；内部轴承腔的尺寸公差按照轴承外圈的过渡配合要求设计，既保证轴承外圈安装后不会出现周向转动，也方便后续轴承磨损后的拆卸更换；轴伸端的密封槽尺寸适配常用的标准密封件，用户无需定制特殊密封配件即可完成装配。

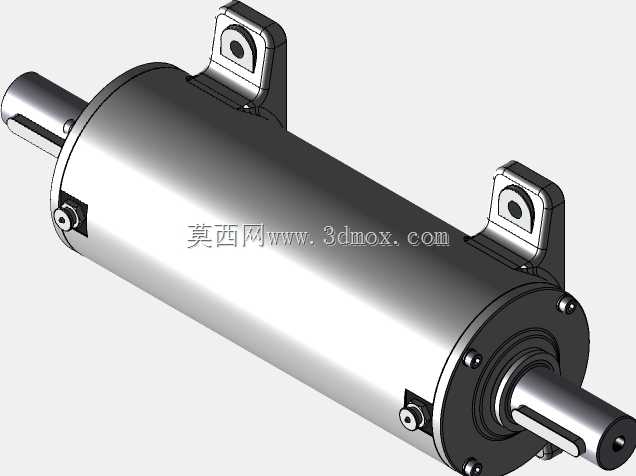

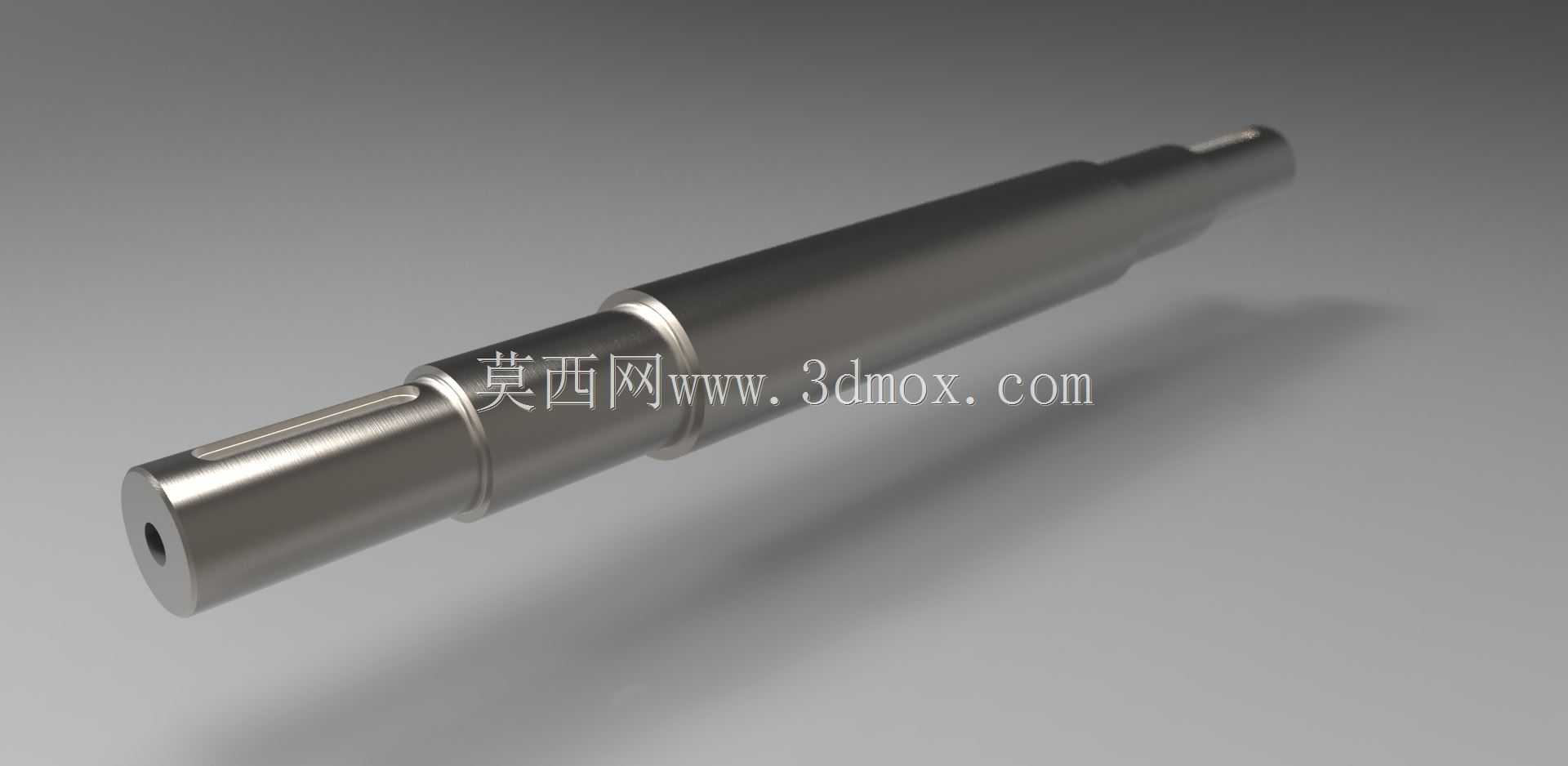

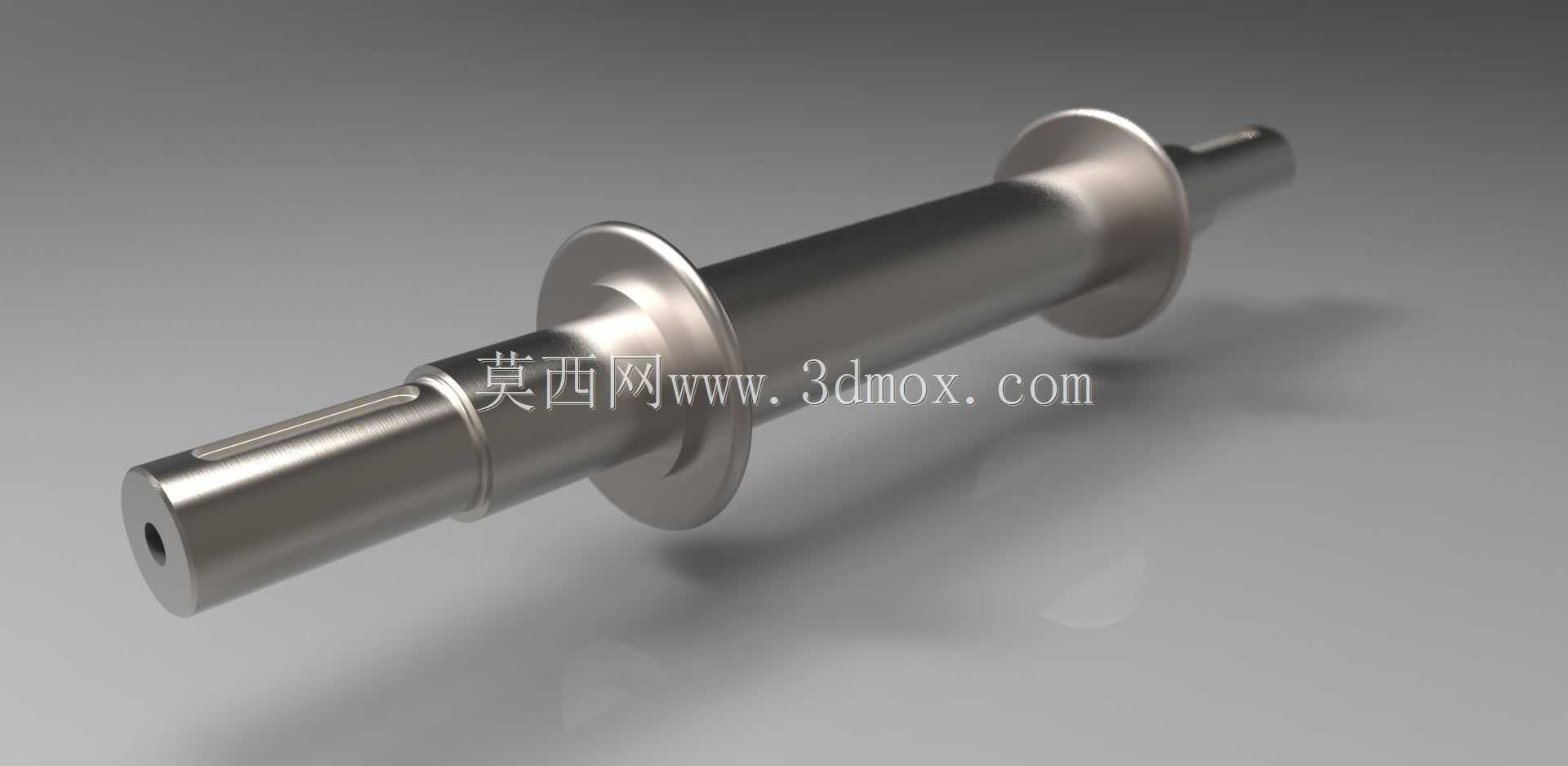

从安装边界来看，该轴承座的底部两个安装脚为水平布置，安装时需要保证基面的平面度公差在合理范围，避免安装时座体受迫变形导致轴承孔同轴度偏差；轴的中心高为固定设计值，选配联轴器或带轮时需要匹配对应中心高，避免轴系出现附加弯矩；两端轴伸的长度需要控制在合理范围，避免轴端悬伸过长导致轴承受载过大，同时安装时需要保证轴承内圈与轴的配合为合适的过渡配合，装配时避免直接敲击轴承端面，通过压装或热装方式完成装配，保证轴承初始运转状态良好。
