辊筒式皮带输送机机身结构三维设计

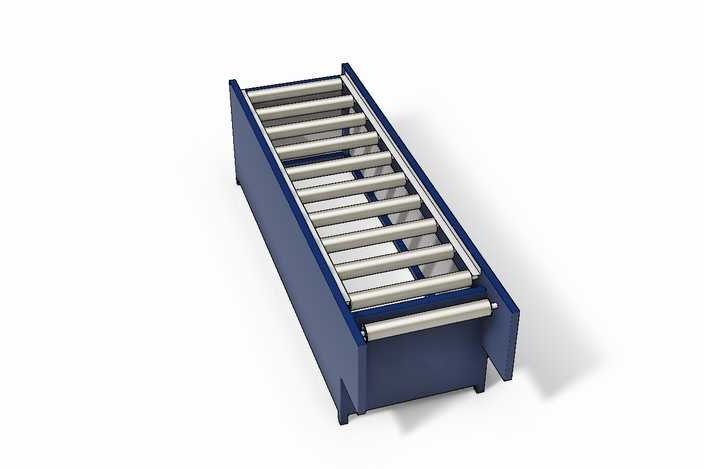

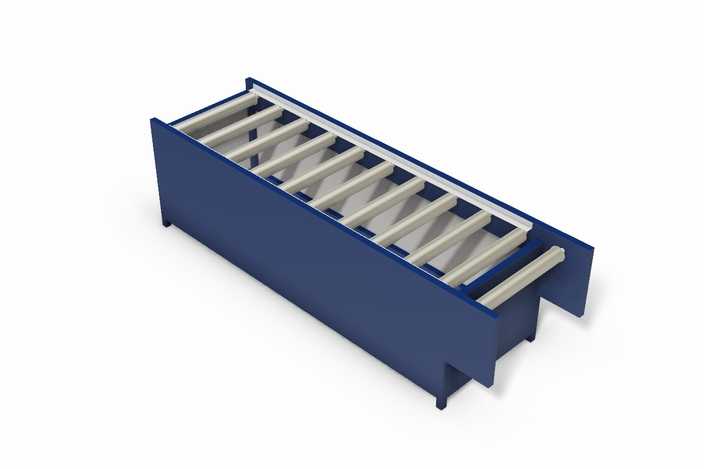

本模型为辊筒式皮带输送机的机身主体结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循输送设备的结构设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型主体包含两侧一体式机架护板、等距排布的输送辊筒、底部支撑脚结构，机架采用折弯成型的钣金结构设计，在建模时通过钣金特征工具完成护板的折弯、切口、法兰边特征创建，还原了真实钣金加工的工艺特征，确保护板的结构强度与安装适配性。输送辊筒采用圆柱实体建模，对辊筒的轴端安装位、轴承配合段进行了细节刻画，每根辊筒的安装间距经过合理排布，保证输送过程中物料承载的平稳性，避免出现物料卡滞、下陷的问题。材质渲染方面，机架护板采用深蓝色哑光金属漆材质，还原工业设备常用的涂装效果，表面添加细微的磨砂质感，避免渲染效果过于塑料化；输送辊筒采用抛光不锈钢材质，添加适度的金属反射与高光效果，还原金属辊筒的真实表面质感；底部支撑脚采用深色硬质金属材质，与机架主体形成视觉区分，突出结构的层次感。设计过程中重点考量了机身的结构刚性，两侧护板采用加高的槽型结构设计，既可以作为辊筒的安装基座，又能够起到侧边挡料的作用，防止输送过程中物料从侧边滑落；底部支撑脚采用外扩式的折弯结构，增大机身与安装基础的接触面积，提升设备运行时的稳定性，避免输送重载物料时出现机身晃动、侧翻的问题。模型整体装配逻辑清晰，各部件之间无干涉问题，可直接用于输送设备的方案展示、结构校核、工程出图参考，也可作为自动化生产线布局设计中的标准输送单元模块使用，适配轻工、电子、包装等多个行业的物料输送场景需求。
