消防管路用法兰式流量测量装置结构设计

该流量测量装置主要应用于民用建筑、工业厂区的消防供水系统、空调循环水系统的管路段中，承担管路内水介质流量实时监测的核心功能，是消防水系统合规性验收、日常运行状态排查的关键配套部件，可直观反馈管路内的水流量数值，帮助运维人员快速判断管路是否存在堵塞、泄漏、供水压力不足等异常问题，避免消防系统在火情发生时出现供水失效的风险，也可辅助空调水系统完成水力平衡调试，保障循环管路的流量分配符合设计要求。

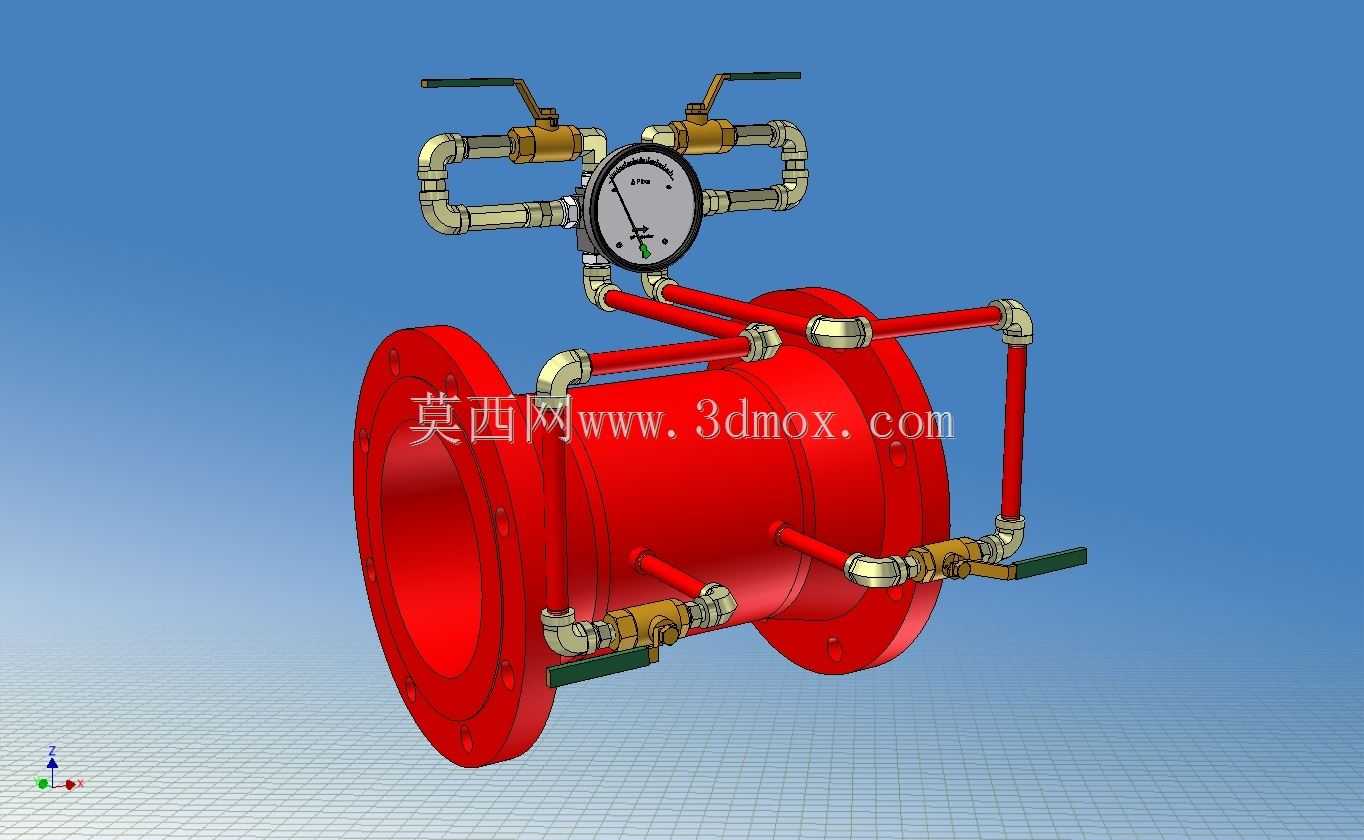

产品整体采用直通式法兰连接结构，主体为红色涂装的筒状壳体，两端法兰盘可直接与同公称通径的管路法兰对接，安装时无需额外改造管路走向，适配水平安装的主水管路段，安装边界需预留两侧管路操作空间，方便后续对旁通阀门、测量仪表的检修维护。装置的测量功能通过旁通测压回路实现，壳体上下侧引出多组带控制球阀的金属旁通管路，连接至中央的圆形压差显示表，通过测量管路前后段的压差换算出实时流量值，旁通管路上的小型手柄球阀可在仪表检修、校准的时候切断测压通路，无需排空主路管路内的水体即可完成维护操作，大幅降低运维的停水影响范围。

在设计思路上，该装置优先考虑消防场景的可靠性要求，主体壳体采用厚壁承压结构设计，可满足常规消防供水系统的工作压力要求，旁通管路采用金属硬管搭配卡套式接头连接，避免长期使用出现渗漏问题，所有操作手柄的布局避开法兰螺栓的操作区域，安装时可同步完成旁通管路的对接，无需现场二次配管。整体结构无突出的尖锐部件，外壳的防腐涂装可适应潮湿的泵房安装环境，测量表盘朝向可根据安装位置调整，方便运维人员在巡检时直接读取数值，无需额外攀爬或借助辅助工具查看数据。装置的进出口流道做了平滑过渡处理，尽可能降低水流通过时的阻力损失，避免对主路供水能力造成额外影响，旁通管路的通径设计兼顾测压灵敏度与防堵塞性能，可适配常规市政供水、消防水箱供水的水质条件，减少杂质堵塞测压通路的概率。
