消防管路用角式截止防火阀结构设计

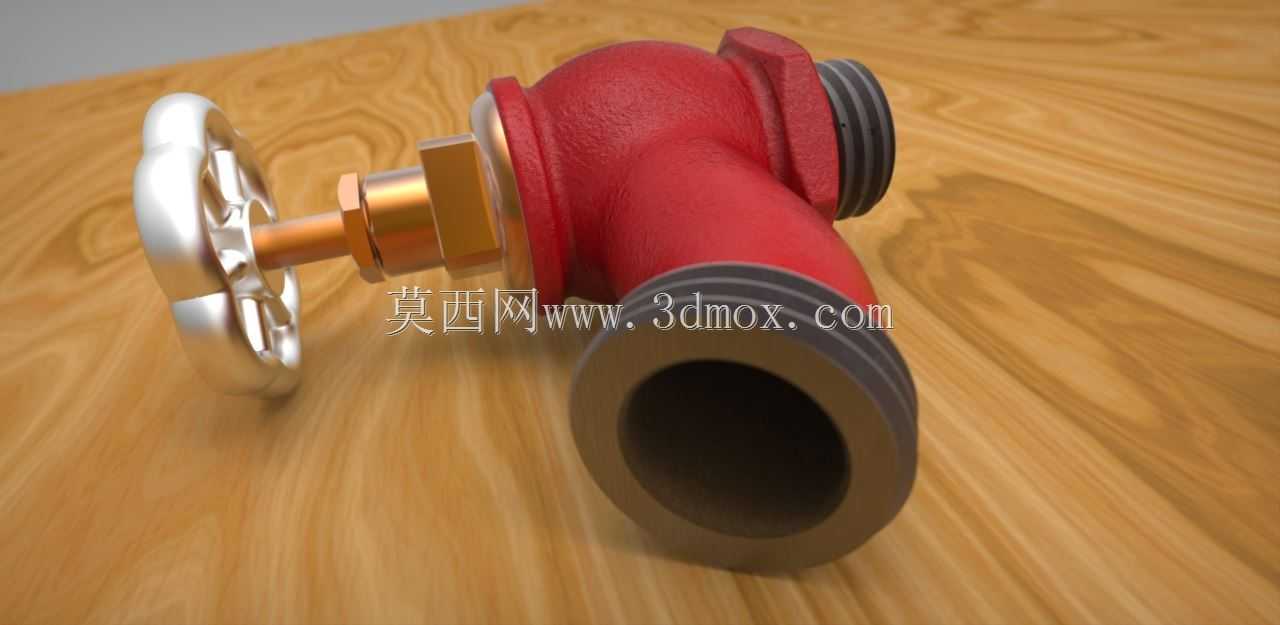

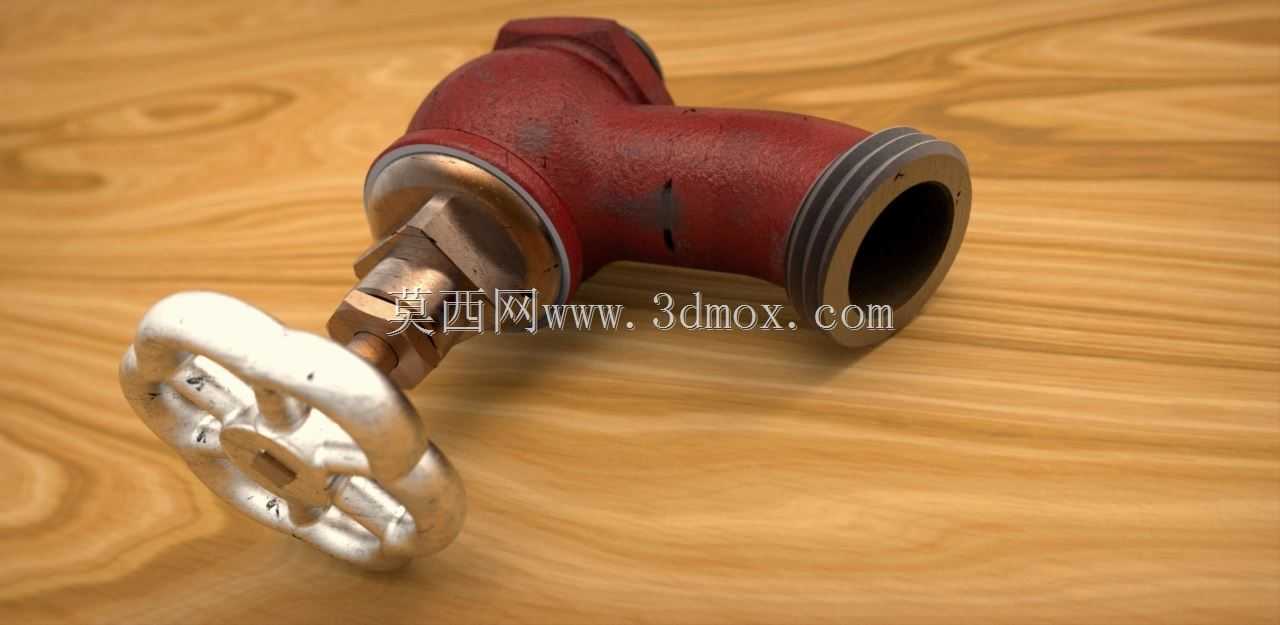

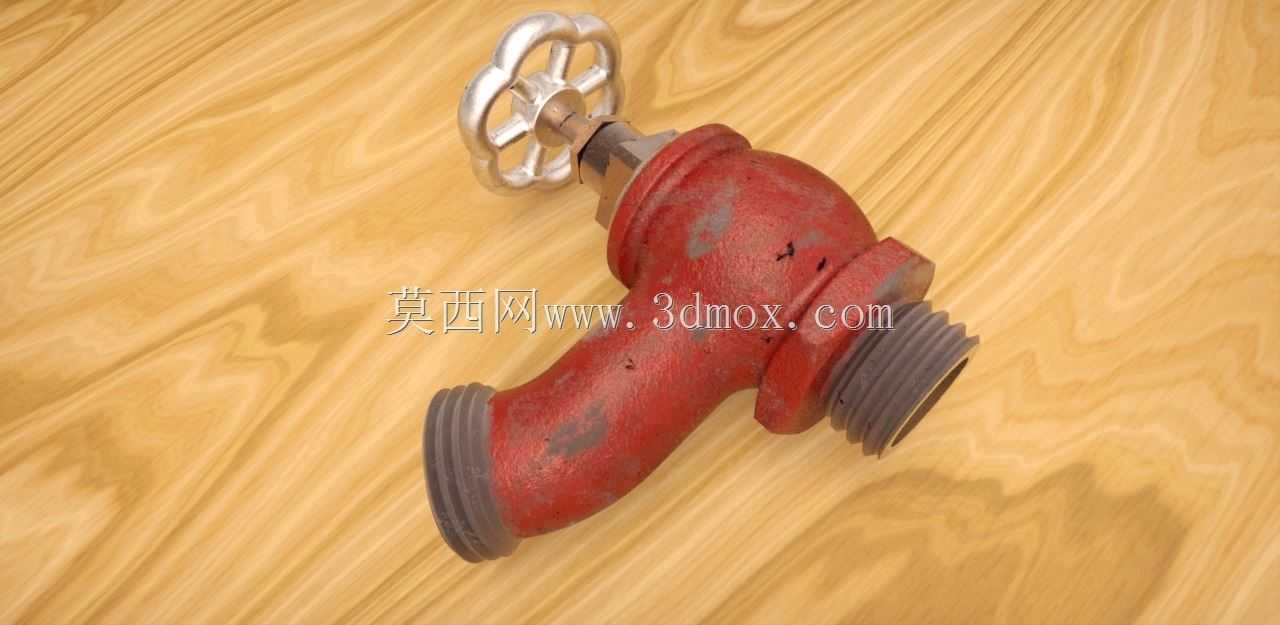

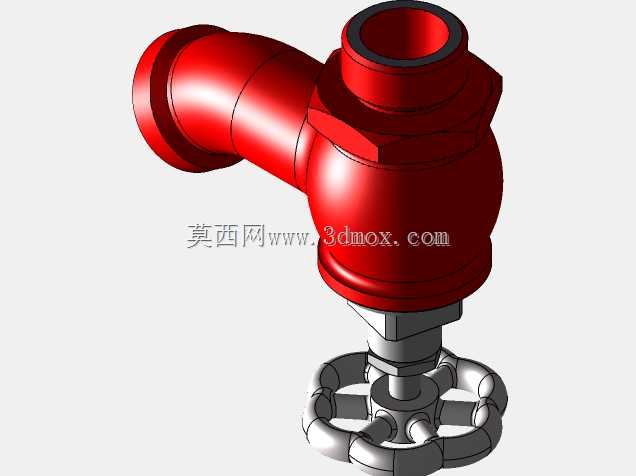

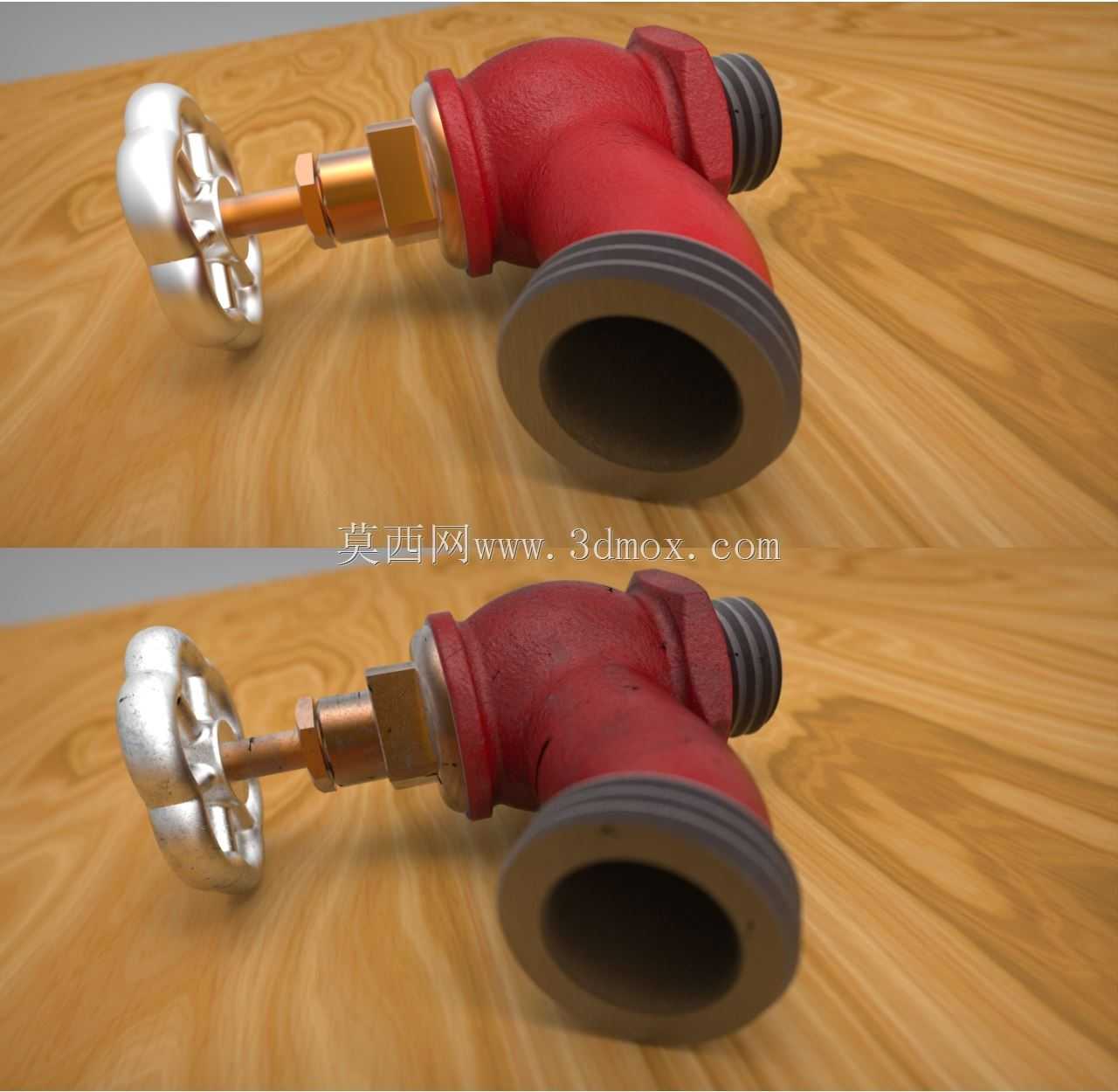

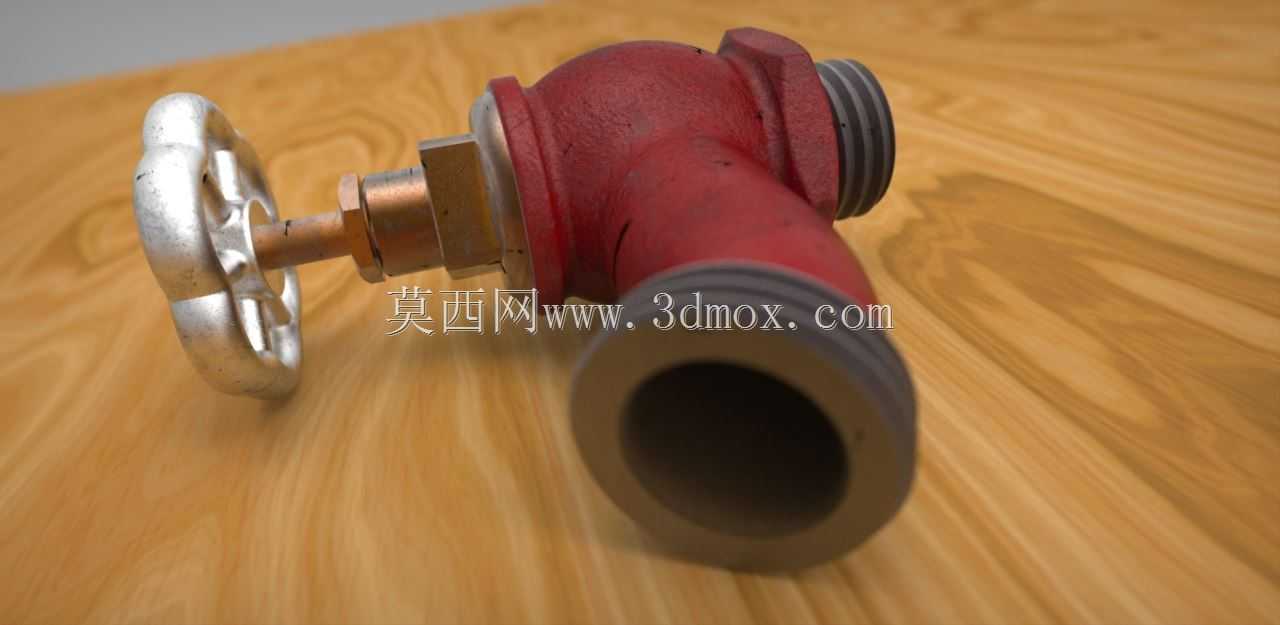

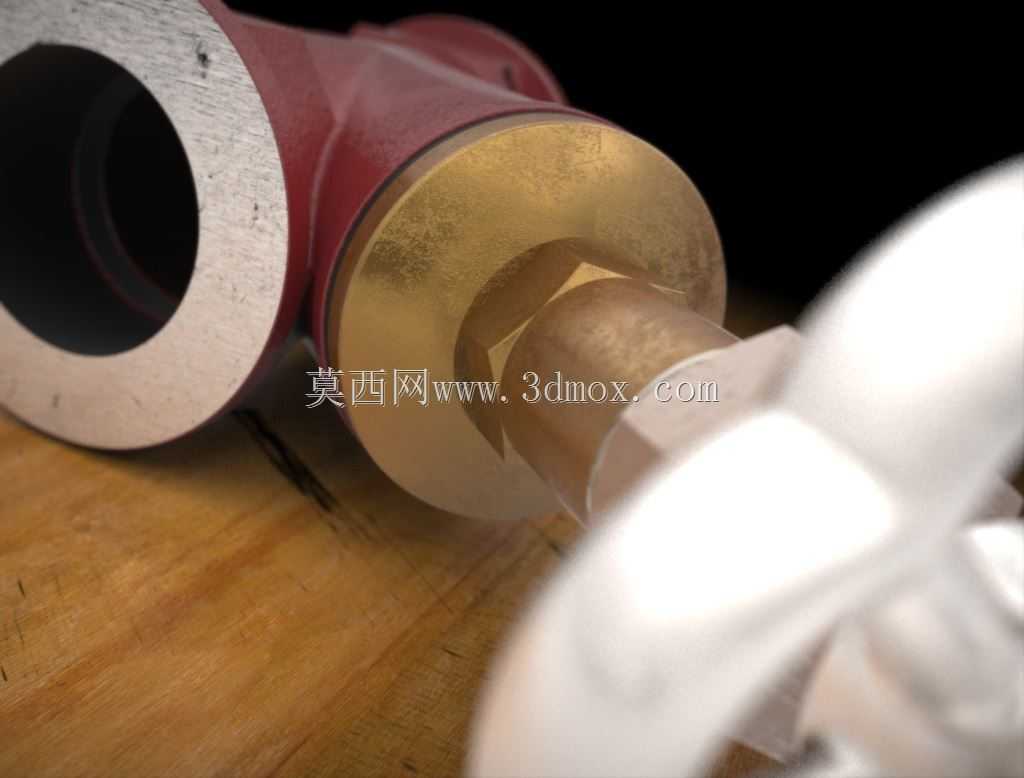

这款角式防火阀主要应用于建筑消防供水系统、厂区消防管路、室内消火栓配套供水管网中，作为管路截流与火情状态下的管路控制部件使用，日常可承担管路通断调节功能，在火情发生时能够配合消防系统动作，可靠截断对应管路的水流，避免管路破损后出现无控泄水影响消防供水压力，同时也可在日常管路检修时作为截流部件使用，切断对应管段的水流，方便检修作业开展。从功能特性来看，这款阀件采用角式90度转向的流道设计，相比直通式阀件更适合管路直角转向的安装场景，能够减少管路弯头配件的使用，降低管路整体的流阻损失，同时阀体采用铸铁材质做红色防锈涂装，既符合消防设施的标识规范，也能适应潮湿的管路安装环境，延缓阀体锈蚀速度，延长部件使用寿命。阀件上部采用手轮式操作结构，手轮为花瓣式造型，操作时受力均匀，即便操作人员佩戴防护手套也能可靠施力，转动手轮即可带动阀杆升降，实现阀瓣的开合控制，操作力矩适中，无需额外辅助工具即可完成开关动作。在设计思路上，这款阀件优先考虑了消防场景下的可靠性需求，阀体流道做了平滑过渡处理，避免流道内出现直角凸起造成的流阻增大，保证消防供水时的流量充足；两端采用外螺纹连接结构，适配常规的低压流体输送用焊接钢管的内螺纹接口，安装时无需额外焊接作业，仅需通过生料带做密封处理即可完成对接，安装效率更高。从安装边界来看，这款阀件的角式结构决定了其安装时需要预留手轮操作空间，手轮的转动半径范围内不能有其他管路或结构件遮挡，避免操作时出现干涉；阀体两端的螺纹接口为标准管螺纹规格，可直接对接同规格的消防供水管路，安装后阀体的倾斜角度不做严格限制，但优先采用手轮朝上的安装方式，方便日常巡检与操作。阀体的壁厚设计满足1.6MPa公称压力的使用要求，能够适配常规建筑消防供水系统的压力工况，阀瓣密封面采用耐磨橡胶材质，长期使用也能保证密封可靠性，不会出现渗水滴漏的问题，阀杆部位设置了密封填料结构，可通过压紧填料压盖来补偿长期使用产生的密封磨损，降低后期维护成本。
