矿用振动给料机格栅结构设计

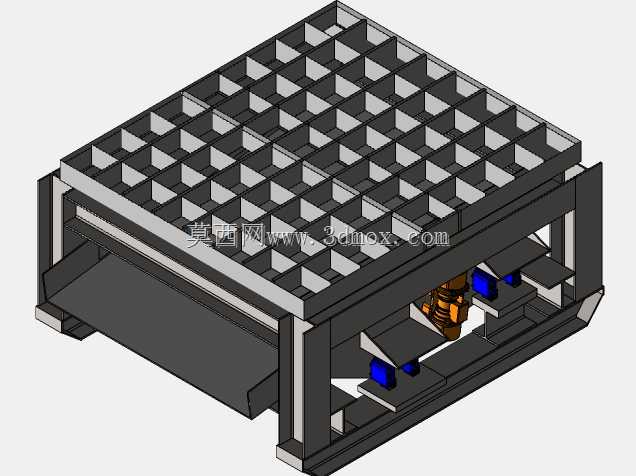

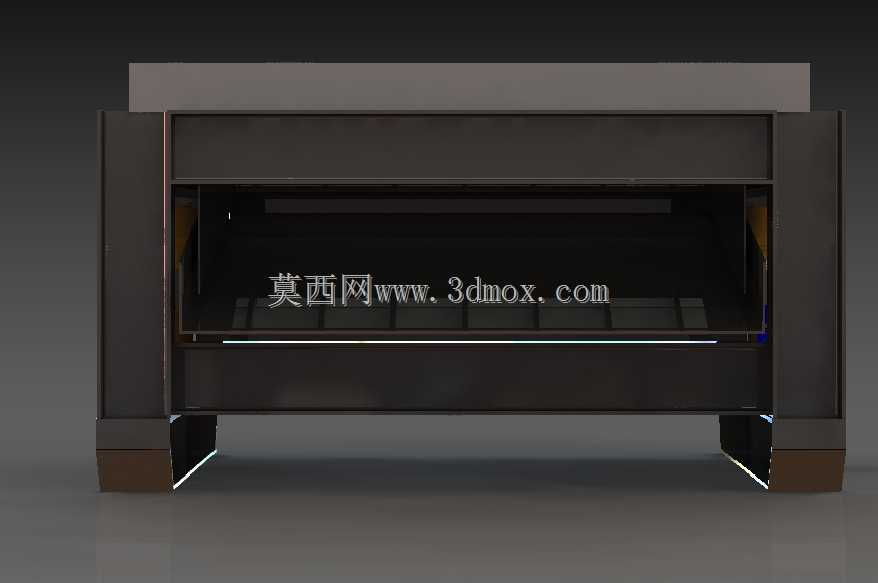

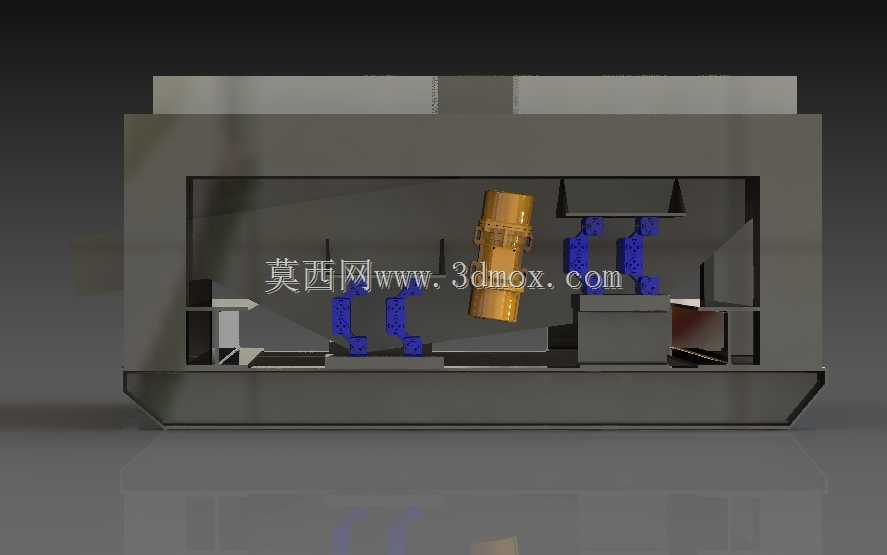

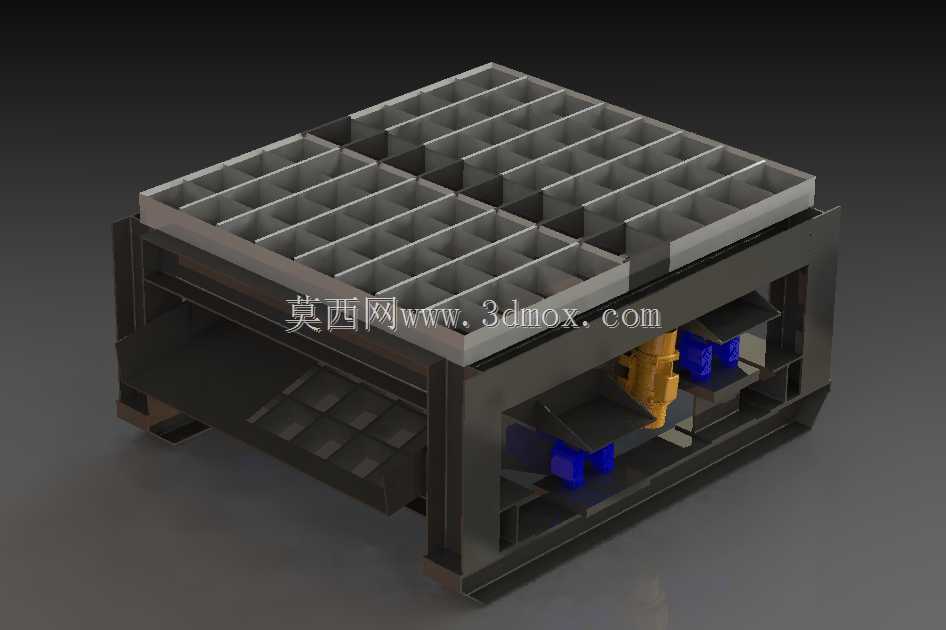

在采矿与采石工业的散料处理流程中，振动给料机格栅是衔接来料卸车与初级给料筛分的核心前置构件，广泛应用于露天矿场、采石场、骨料加工生产线的受料环节，承担着来料初筛、超大粒径物料拦截、保障后续给料与输送设备稳定运行的关键作用。在实际生产场景中，铲运机、自卸卡车或装载机会直接将开采出的原矿、岩石等散料卸载至格栅上方，依靠格栅的栅条间隙完成第一次粒径分级：符合下游破碎、输送尺寸要求的细颗粒物料会直接穿过栅格缝隙，落至下方的振动给料设备料槽内，顺着给料机的振动轨迹均匀输送至后续传送带，进入下一道加工工序；而尺寸超出间隙规格的大块岩石，则会被拦截在格栅表面，现场作业人员可借助液压破岩机、气压破碎工具或是移动式压碎设备，直接在格栅平台上完成大块物料的二次破碎，待破碎后的物料粒径符合要求后，再穿过栅格进入给料流程，避免超大块物料直接进入给料机造成卡料、设备过载、输送带划伤撕裂等故障。从设计思路来看，这款格栅采用整体框架式承载结构，外围设置加厚的围板边框，边框采用高强度型钢焊接成型，能够承受自卸卡车卸料时的大块物料冲击载荷，避免长期受砸出现结构变形；栅条部分采用等间距平行排布设计，栅条截面选用上窄下宽的梯形结构，既可以提升栅条自身的抗冲击耐磨性能，还能有效减少物料卡塞在栅条间隙的概率，让合格粒径的物料能够顺畅下落，不会因为栅条缝隙卡料影响筛分通过效率。格栅底部设置四个对称分布的支撑脚，支撑脚的安装位置与下方振动给料机的受料口边缘完全匹配，安装时可直接将格栅架设在受料斗上方的预埋基础或是给料机的进料端支座上，不需要额外制作复杂的连接结构，支撑脚底部预留有螺栓固定孔位，可通过地脚螺栓与基础牢固连接，抵消卸料时的侧向冲击力，避免格栅出现移位。格栅的整体宽度与给料机进料口宽度保持一致，长度方向覆盖整个受料区域，能够完全承接卡车卸料时的物料散落范围，不会出现物料从侧边漏落的问题；栅条的间隙尺寸根据下游破碎设备的最大进料粒径设定，既保证合格物料的通过率，又能可靠拦截所有超径大块，从源头避免超径物料进入后续流程造成设备损坏。不同于带侧挡防溢的重型受料篦子，这款格栅没有设置额外的防溢侧板，结构更加简洁轻便，既能够满足固定受料坑的格栅使用需求，也可搭配移动式破碎站的给料端使用，适配不同的生产线布置场景，在保障初筛拦截功能的前提下，尽可能降低设备自身重量，减少安装与移位的难度。
