矿用径向管汇十二组旋流分选集成装置

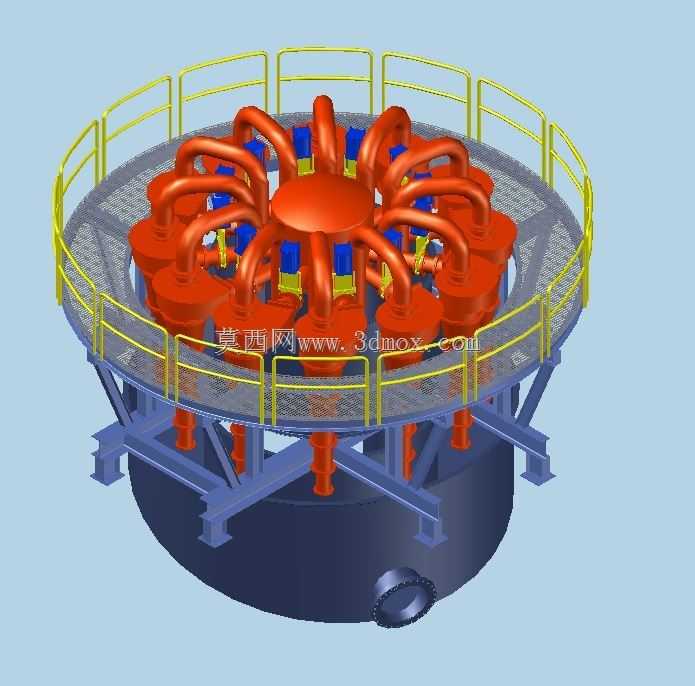

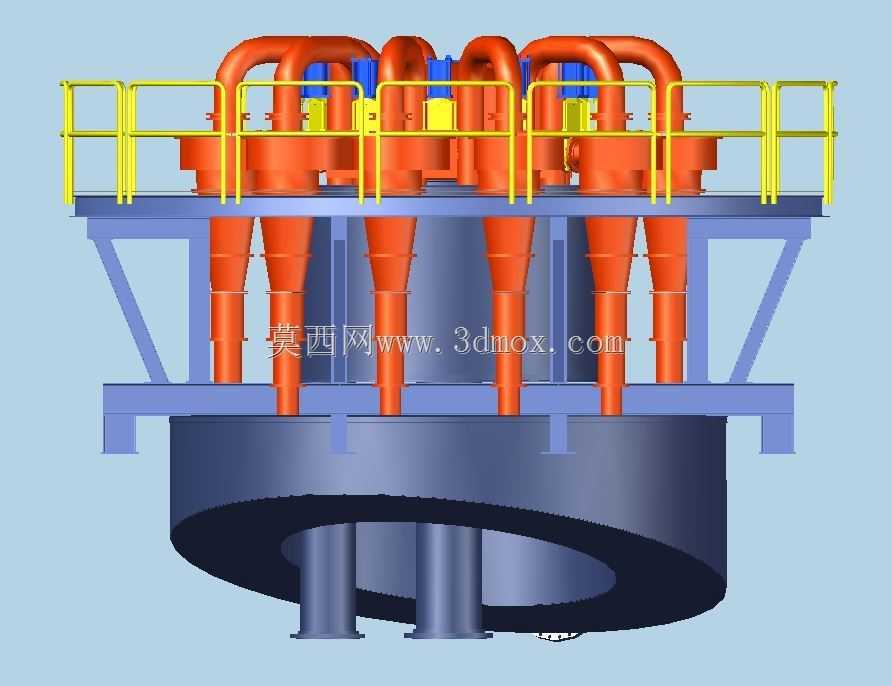

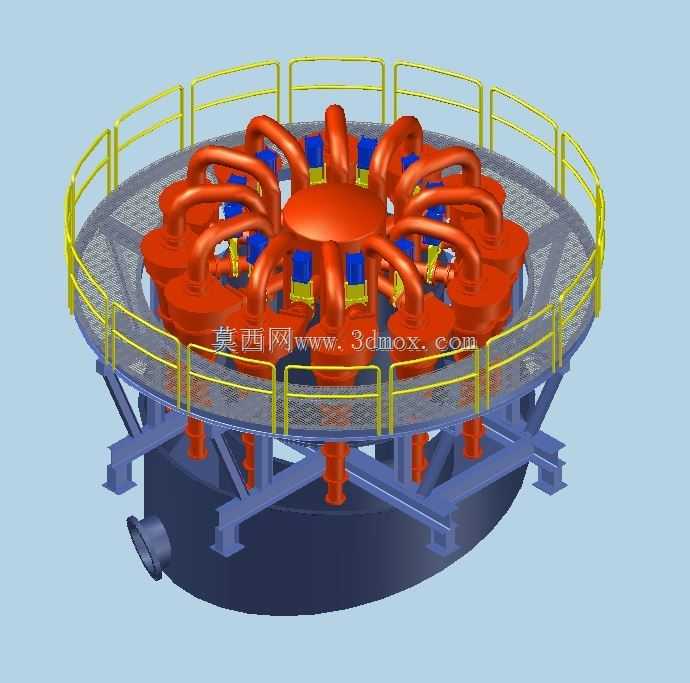

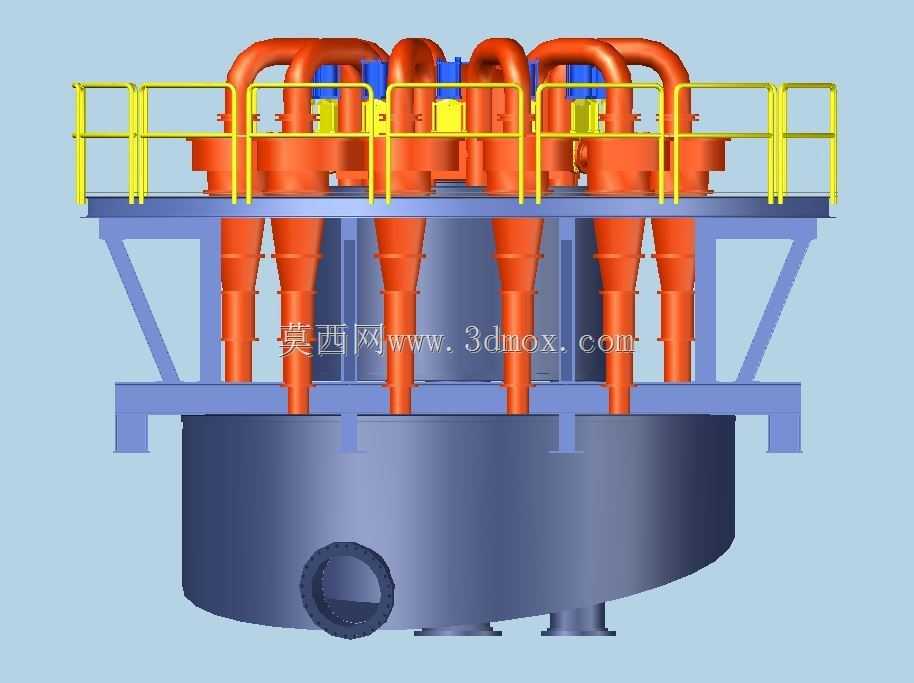

该集成装置主要应用于黑色金属、有色金属及非金属矿山的磨矿分级作业环节，也可适配煤炭洗选、建材原料提纯、化工浆料粒度分级等工业场景，承担矿浆按粒度、密度差异完成精准分离的核心功能，是选矿厂磨矿回路中实现粗颗粒返回再磨、细颗粒进入后续选别工序的关键配套设备，能够有效提升磨矿作业效率，降低过磨现象带来的有用矿物损耗，同时减少后续选别环节的药剂消耗与设备负荷。整套装置采用环形对称布局设计，十二组旋流单体沿中心径向管汇均匀排布，这种布局能够让进料矿浆通过中心分配器均匀输送至每一组旋流单体，避免传统直线排布带来的进料压力不均、各单体处理负荷偏差大的问题，有效保证各旋流器的分级效率保持一致，降低单组设备过载磨损的概率。装置上层设置带安全护栏的操作检修平台，平台采用镂空格栅设计，既能够减轻整体结构重量，又可以避免作业表面积水、积矿影响检修操作，平台支撑结构采用型钢焊接桁架结构，具备足够的结构强度与抗振性能，能够承受旋流器工作时的高频振动载荷，同时预留了充足的检修操作空间，方便日常更换旋流沉砂嘴、检查进料管路磨损情况。下层设置集中集料斗，所有旋流单体的溢流、沉砂出口分别通过管路汇总至集料斗对应的出料腔，实现分选后不同粒度物料的集中输送，无需为单组旋流器单独布置出料管路，大幅简化现场安装的管路布局，减少管路磨损点与泄漏风险。设计过程中充分考虑现场安装的边界条件，整体采用模块化集成设计，整套装置可在工厂完成预组装后整体运输至现场，仅需对接进料总管、溢流出料管、沉砂出料管即可完成安装，大幅缩短现场安装调试周期；结构设计时预留了设备吊装点位，同时根据不同规模选矿厂的处理量需求，可灵活调整旋流单体的内衬材质，针对高磨蚀性矿浆可搭配高耐磨陶瓷内衬，针对腐蚀性浆料可搭配耐腐耐磨橡胶内衬，适配不同工况的使用需求。设备整体安装高度充分匹配现场磨矿机、砂泵的出料高程，进料管接口位置与中心管汇保持同轴设计，降低进料过程的紊流损耗，保证进料压力稳定在旋流器高效工作的区间范围内，护栏高度符合工业作业平台安全规范，平台边缘设置挡边，防止工具、杂物掉落至下层设备区域，整体结构兼顾作业效率、检修便利性与使用安全性。
