可移动隔膜真空泄漏检测设备结构设计

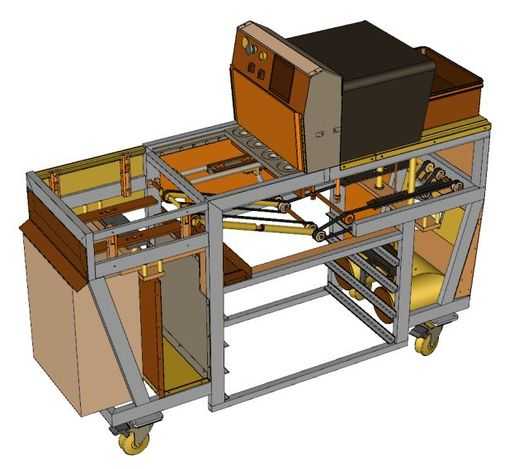

本模型采用三维参数化建模方式完成整机结构搭建，建模过程中严格遵循实际工业检测设备的装配逻辑，对每一处零部件的配合公差、安装位置进行了精准还原，确保各运动机构不存在干涉问题。渲染阶段针对不同部件匹配了对应材质属性：机架部分采用哑光金属材质还原方钢焊接框架的质感，表面做了轻微的磨损做旧处理以贴合工业设备的使用场景；上部控制箱体分别赋予磨砂工程塑料、哑光烤漆材质，控制面板区域的按钮、显示屏做了半透明与高光质感区分，还原真实操作面板的视觉效果；底部脚轮采用橡胶与金属结合的材质表现，传动连杆、气缸等运动部件赋予金属镀铬与氧化发黑的不同材质差异，储物箱体则采用木纹与金属包边的材质组合，提升模型的真实感。结构设计上，整机采用底部带万向脚轮的框架式机架，方便设备在生产车间内灵活转场使用；机架上部集成控制与检测执行模块，中部布置多组平行传动连杆与气动执行组件，可实现待检测隔膜的自动上料、定位、压紧密封、真空抽测、不合格品分拣的全流程动作；机架下部预留储物空间与动力组件安装位，合理分配整机重量避免头重脚轻，同时预留了管线排布的专用通道，避免传动过程中管线与运动部件发生剐蹭。设计思路围绕大批量生产场景下的隔膜检测需求展开，摒弃了传统单工位手动检测的低效模式，通过模块化的结构设计将真空测试、泄漏判定、物料输送功能集成在同一机架内，既保证了检测精度的稳定性，又通过紧凑的结构布局压缩了设备占地面积，适配生产线旁的在线检测工位使用需求；传动结构采用连杆与气动元件结合的方式，相比纯电机驱动的结构维护成本更低，动作响应速度更快，能够适配每分钟十余件的检测节拍要求，同时在检测工位处设计了可快速更换的密封工装，能够适配不同规格尺寸的橡胶隔膜检测需求，提升设备的通用性。
