带振动盘上料机构的工业贴片机设备

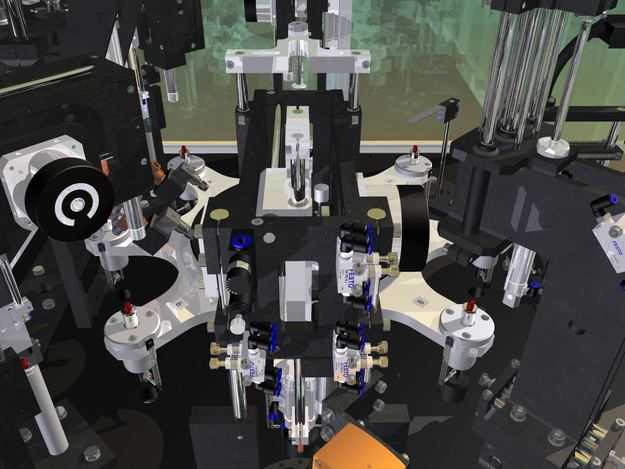

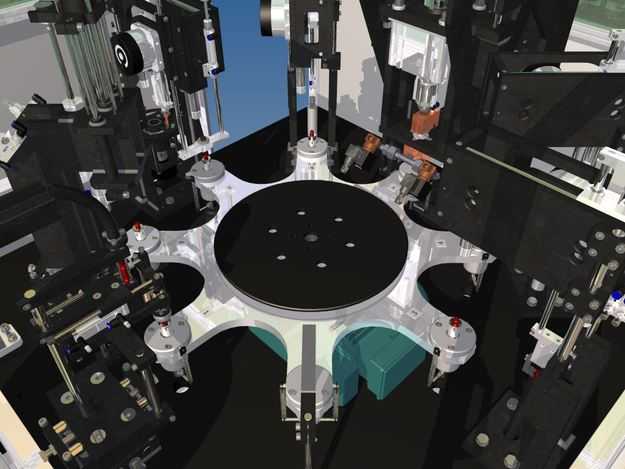

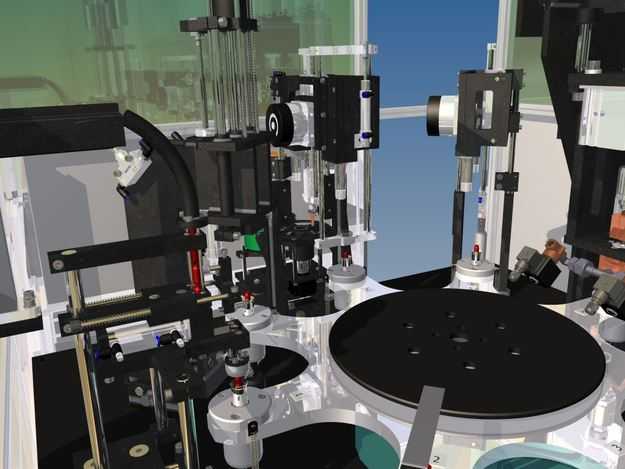

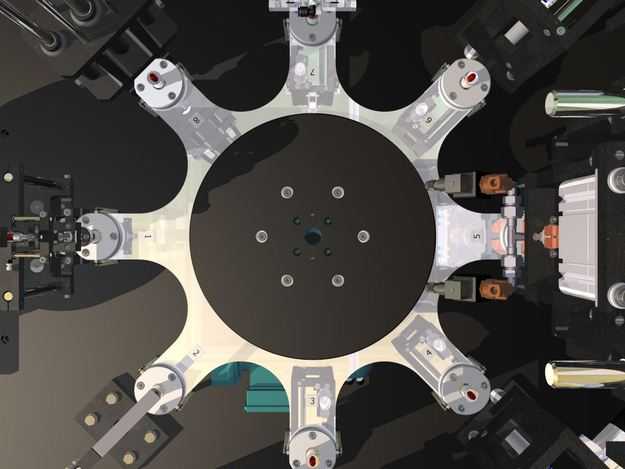

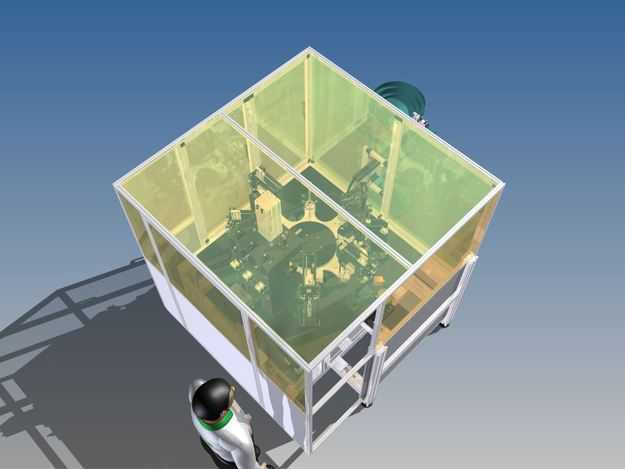

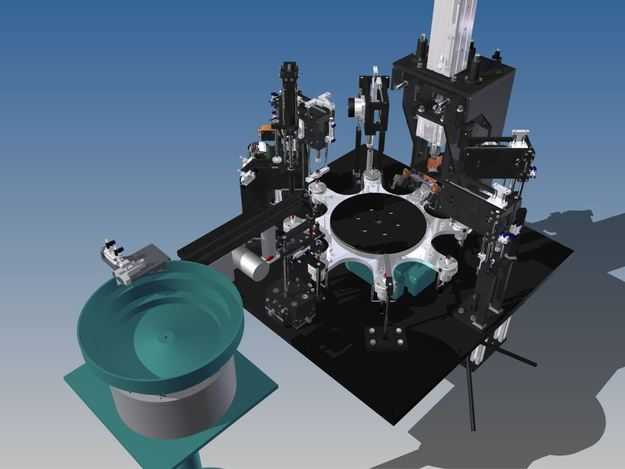

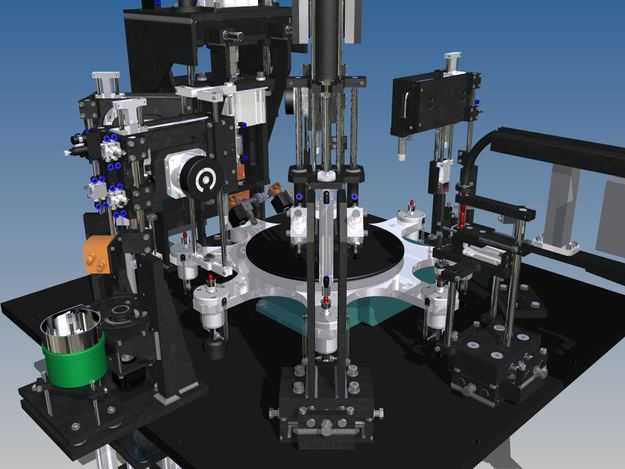

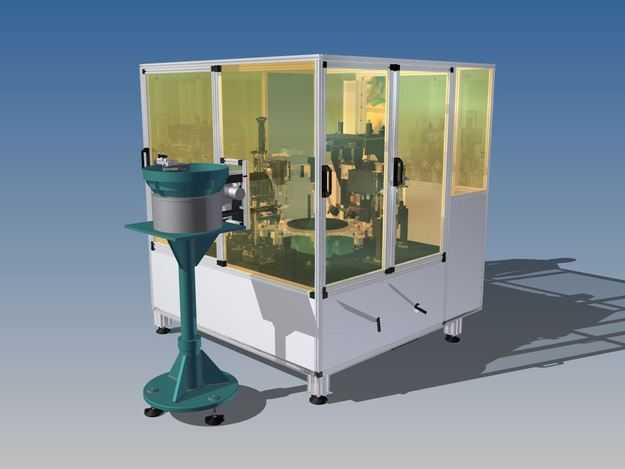

本模型为工业级自动贴片机三维设计成果，建模过程严格遵循非标自动化设备的实际设计逻辑，采用自顶向下的装配设计思路完成整体结构搭建。模型整体由主机防护柜体、振动盘上料机构、内部多工位转盘装配模组、执行贴装头组件、底部支撑调平脚杯几大核心模块构成，所有零部件均按照实际加工装配的尺寸比例进行1:1还原，无夸张变形或不符合机械设计规范的结构。在材质与渲染表现上，设备外框架采用工业铝型材搭建的结构做哑光银白金属质感处理，安全防护门使用半透明淡黄色亚克力材质，还原真实设备的防护观察属性，外置振动盘上料机构做喷塑墨绿色金属质感，区分于主机身的浅灰白色钣金外壳，底部脚杯做黑色橡胶防滑垫与金属调节螺杆的分材质处理，地面投射柔和的环境阴影，整体渲染效果贴近工业设备实拍质感，清晰展现各部件的装配位置与层次关系。结构设计上，外置振动盘通过独立立式支架固定在主机身侧方，支架底部设置脚轮方便位置调整，振动盘出料轨道直接对接主机内部的转盘工位，实现小零件的自动排序上料；主机柜体采用封闭式钣金外壳设计，防护门设置黑色内嵌式拉手，方便设备维护时开启，柜体侧面预留走线与操作按钮的安装位，内部预留了贴装执行组件、工位定位夹具、驱动电机的安装空间，多工位转盘的设计可同步完成上料、定位、贴装、检测、下料多道工序，大幅提升设备的作业效率。建模过程中对各运动部件的装配间隙做了合理预留，所有连接件、紧固件的位置均符合机械装配工艺要求，既完整展现了贴片机的整体布局逻辑，也清晰呈现了振动上料与多工位转台结合的经典自动化组装结构，可作为同类电子元器件贴装、小零件自动组装设备的设计参考模型，帮助设计者快速理解此类设备的机架布局、上料机构对接、防护结构设计的核心要点。
