500升高粘度聚合物捏合机三维设计

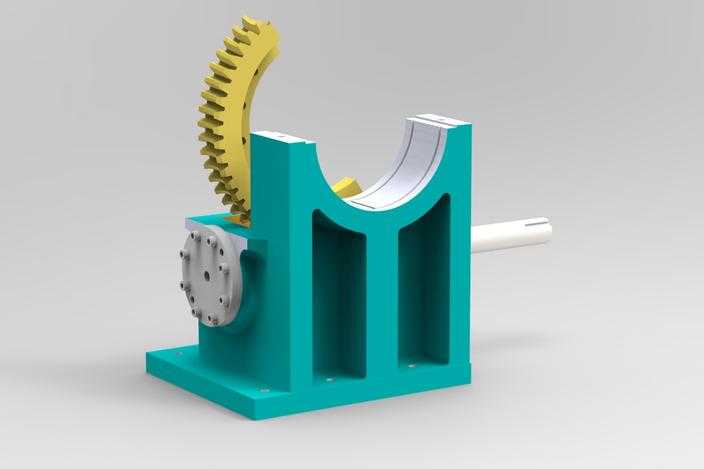

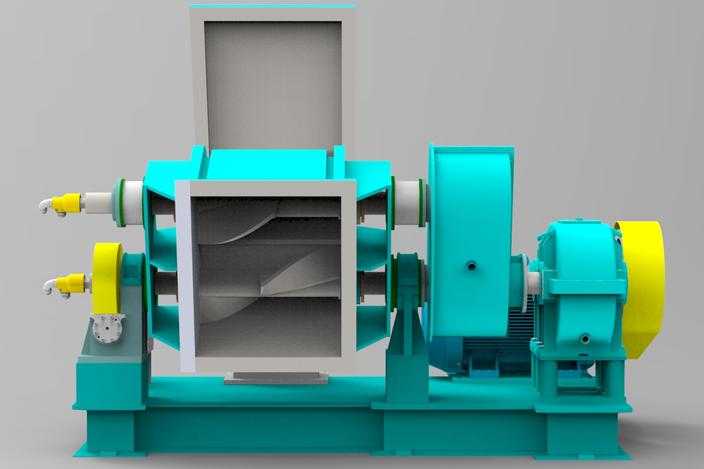

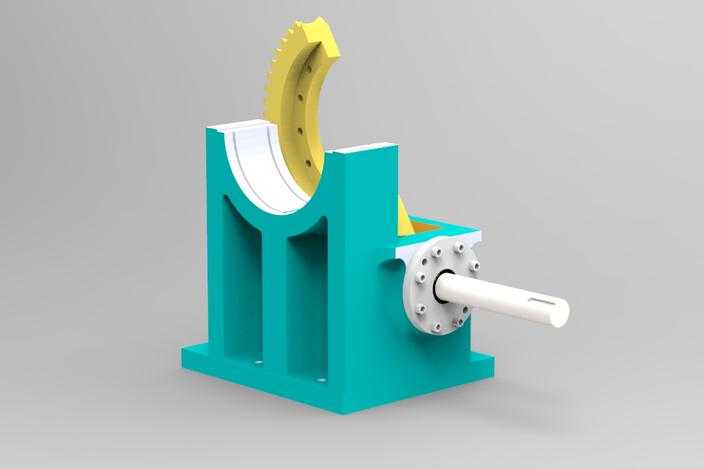

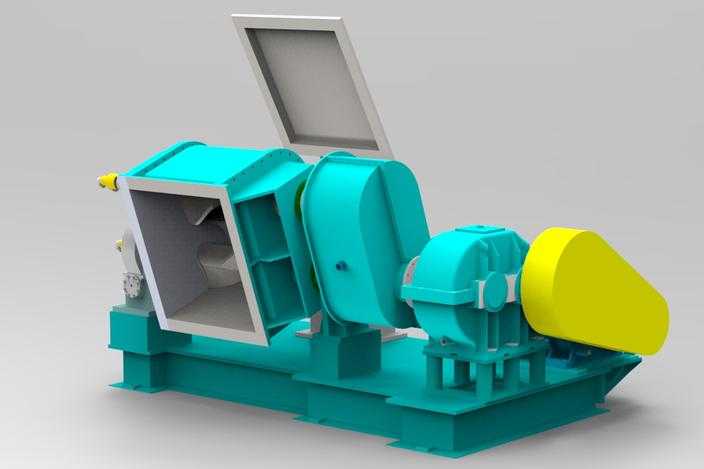

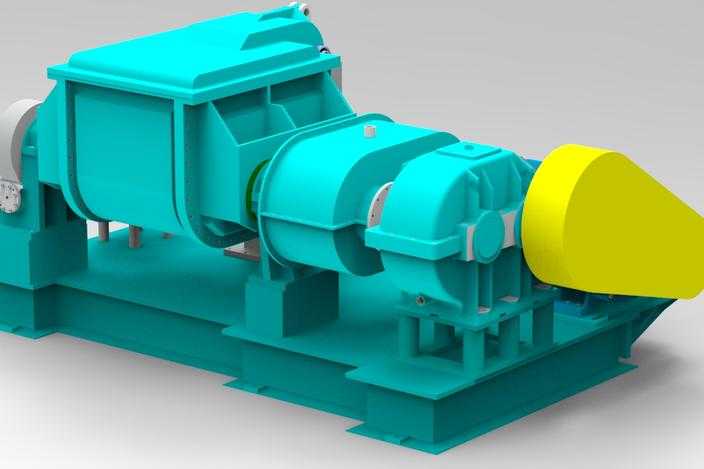

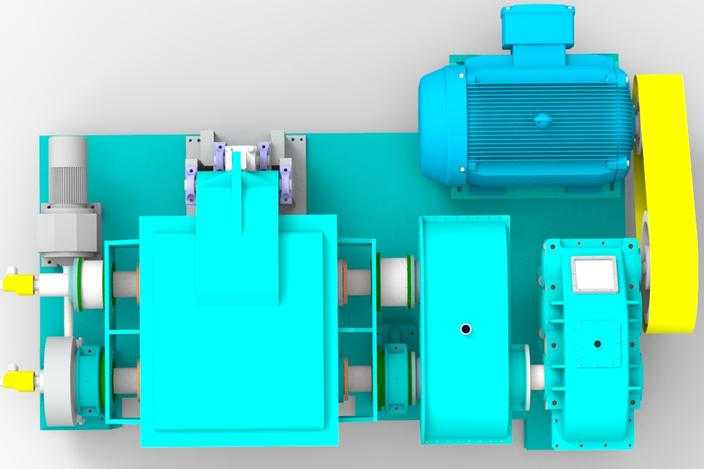

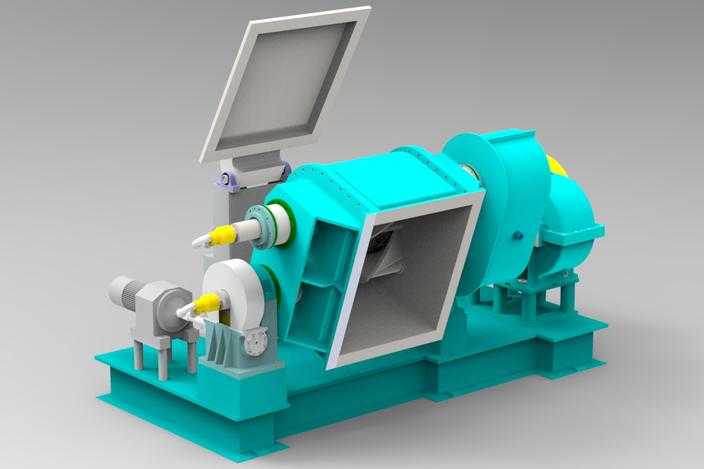

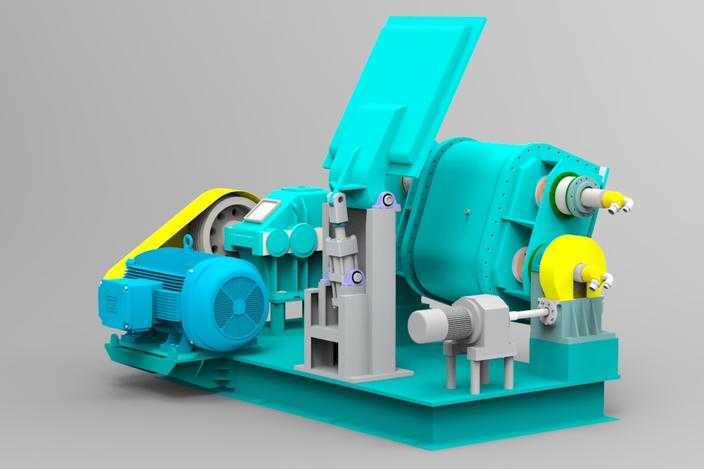

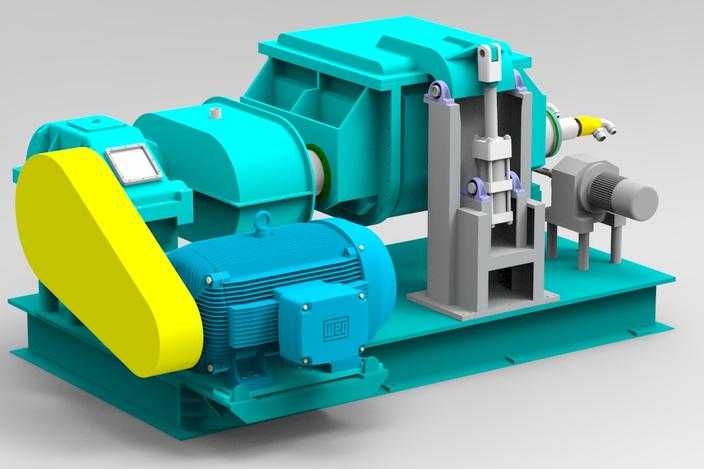

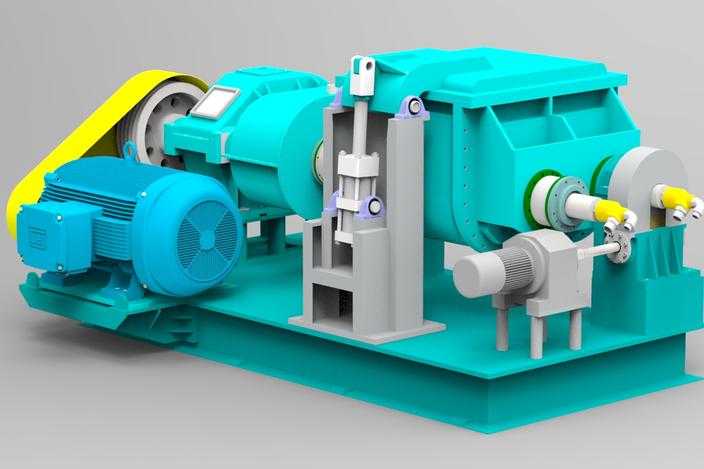

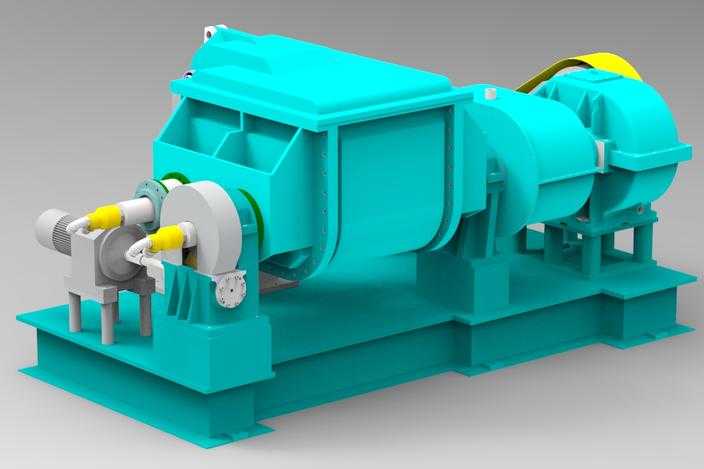

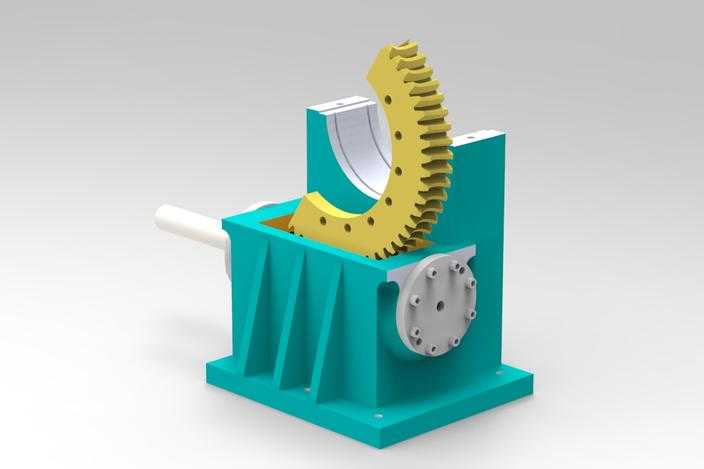

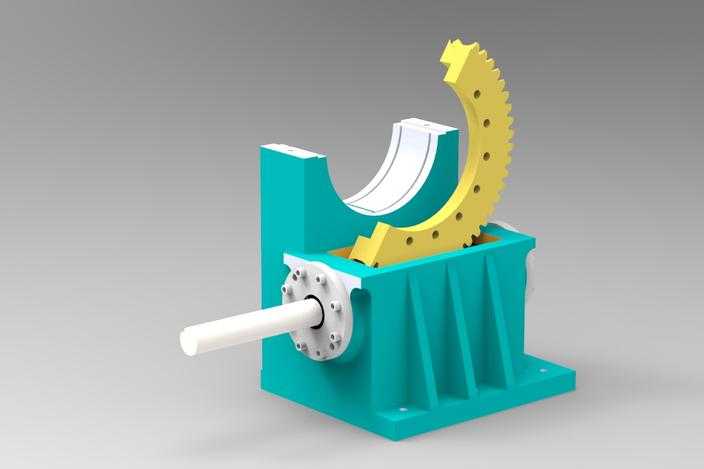

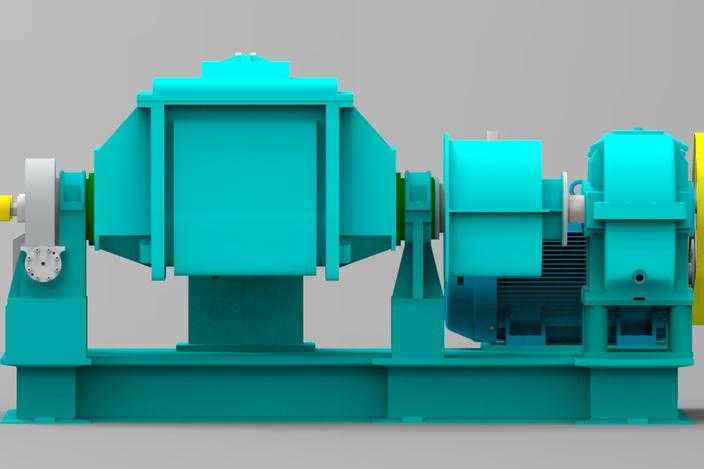

本模型为500升规格的高粘度聚合物加工用捏合机，采用SolidWorks进行全参数化三维建模，完整还原了设备从混炼腔室到传动系统的全部结构细节。建模过程中首先依据捏合机的实际工作参数确定混炼腔的容积尺寸，保证500升的有效工作容量，腔室采用加厚焊接钢结构设计，模型中精准还原了腔壁的加强筋结构、夹套换热层的预留空间以及两端的密封安装位，确保结构符合高粘度物料混炼的承压要求。搅拌桨部分采用经典的Sigma型双桨结构，建模时严格按照啮合间隙参数绘制桨叶的曲面轮廓，还原了桨叶与腔壁、双桨之间的精准配合间隙，保证混炼过程中物料能够被充分剪切、折叠与捏合，适配最高2.5MCP粘度的聚合物加工需求。传动系统部分完整建模了三级减速结构，从输入端的皮带轮传动开始，依次还原了齿轮减速箱的各级齿轮传动副、轴承安装位、输出轴与搅拌桨的连接结构，皮带轮采用分体式结构设计，带轮的轮槽、轮毂的键槽结构都做了精细还原，减速箱的箱体剖分面、轴承端盖、油位观察口等细节也完整呈现，传动结构的布局充分考虑了大扭矩输出的稳定性，底座部分采用整体式焊接机架结构，建模时还原了机架的型钢拼接结构、地脚安装孔位、传动部件的安装支撑台，保证整机安装的刚性与运行稳定性。渲染阶段采用工业机械常用的涂装材质，主体机架与腔室部分赋予青绿色哑光金属漆材质，还原工业设备的漆面质感，传动皮带轮赋予亮黄色工程塑料材质，密封件、轴承端盖等部件赋予银灰色金属材质，不同材质的区分清晰展现设备的结构层次，渲染时采用柔和的工业场景光照，通过阴影与反射效果突出设备的厚重感与结构立体感。设计过程中充分考虑了捏合机的实际工况需求，对高粘度物料加工时的受力结构做了针对性的加强设计，所有连接部位的螺栓孔、定位销孔都按照实际装配标准预留，模型可直接用于工程出图、装配模拟以及设备方案展示，完整的结构细节能够帮助技术人员直观理解捏合机的工作原理与装配关系，也可作为同类混炼设备设计的参考蓝本。
