高压碳纤维储气瓶带调压阀组结构

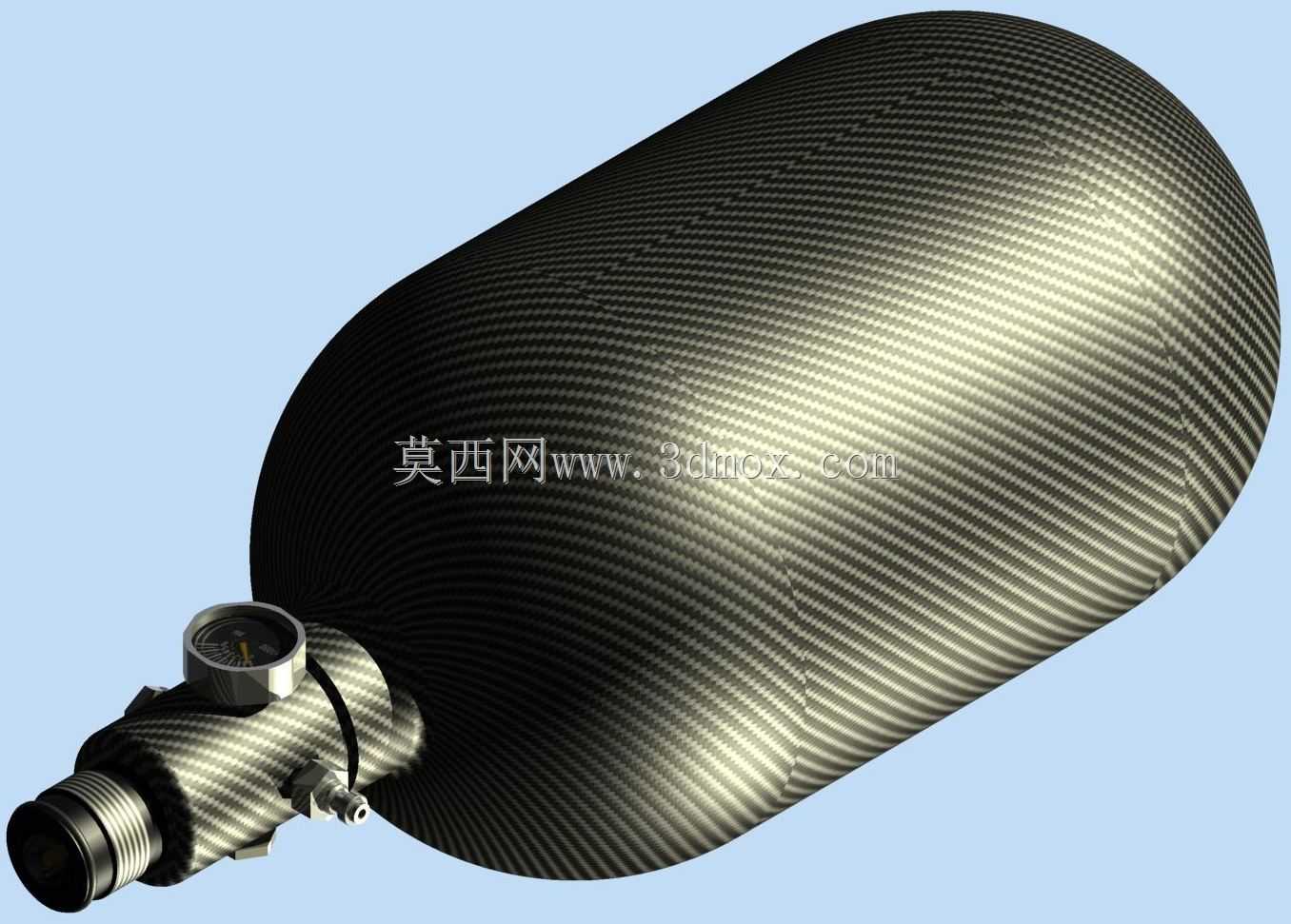

这款高压碳纤维储气瓶主要面向气动动力供给、高压气体储运场景设计，常见应用在彩弹运动供气、便携气动工具动力源、小型高压气动系统储能等场景，能够在轻量化的前提下稳定存储高压气体，为下游用气设备提供持续稳定的压力输出。产品整体采用椭球形瓶身搭配端部集成阀组的结构设计，瓶身主体使用碳纤维缠绕复合结构，相比同容积同压力等级的金属气瓶，整体重量能够降低六成以上，非常适合需要便携移动的使用场景，同时碳纤维层的抗疲劳、抗冲击特性也能提升气瓶在复杂使用环境下的安全性能，避免金属瓶身容易出现的磕碰变形、锈蚀开裂等问题。端部集成的阀组整合了压力显示表、充气接口、输出调压接口、固定绑带安装位几个功能模块，压力表可以实时显示瓶内剩余压力，方便使用者及时掌握储气量，充气接口适配通用高压充气接头，不需要额外转换配件即可完成充气操作，输出端的调压结构可以根据下游设备的使用需求调整输出压力，适配不同工作压力的气动配件，避免压力过高损坏用气设备或是压力不足影响设备正常工作。设计过程中首先围绕承压需求做了瓶身壁厚的分层计算，碳纤维缠绕角度采用环向与纵向交叉缠绕的排布方式，保证瓶身各个方向的承压能力均匀，椭球形的瓶身端部做了圆弧过渡处理，避免应力集中在瓶肩位置，提升整体的承压安全系数。安装边界上，瓶身阀组位置预留了标准绑带安装槽，可以配合固定绑带将气瓶固定在背架、设备机架上，阀组所有接口都采用行业通用的标准螺纹规格，能够直接对接市面常见的气动管路、充气设备，不需要额外定制转接头，瓶身最大外径适配常规的气瓶套、固定抱箍尺寸，替换传统金属气瓶时不需要改动原有安装结构，整体长度控制在便携使用的合理区间，单手握持或是背负使用都不会有明显的累赘感。阀组的突出尺寸做了收敛设计，避免使用过程中阀组磕碰外物造成损坏，压力表嵌入阀组主体安装，外沿有防护结构，减少磕碰导致压力表损坏的概率。
