汽车门窗导轨铆接加工专用设备

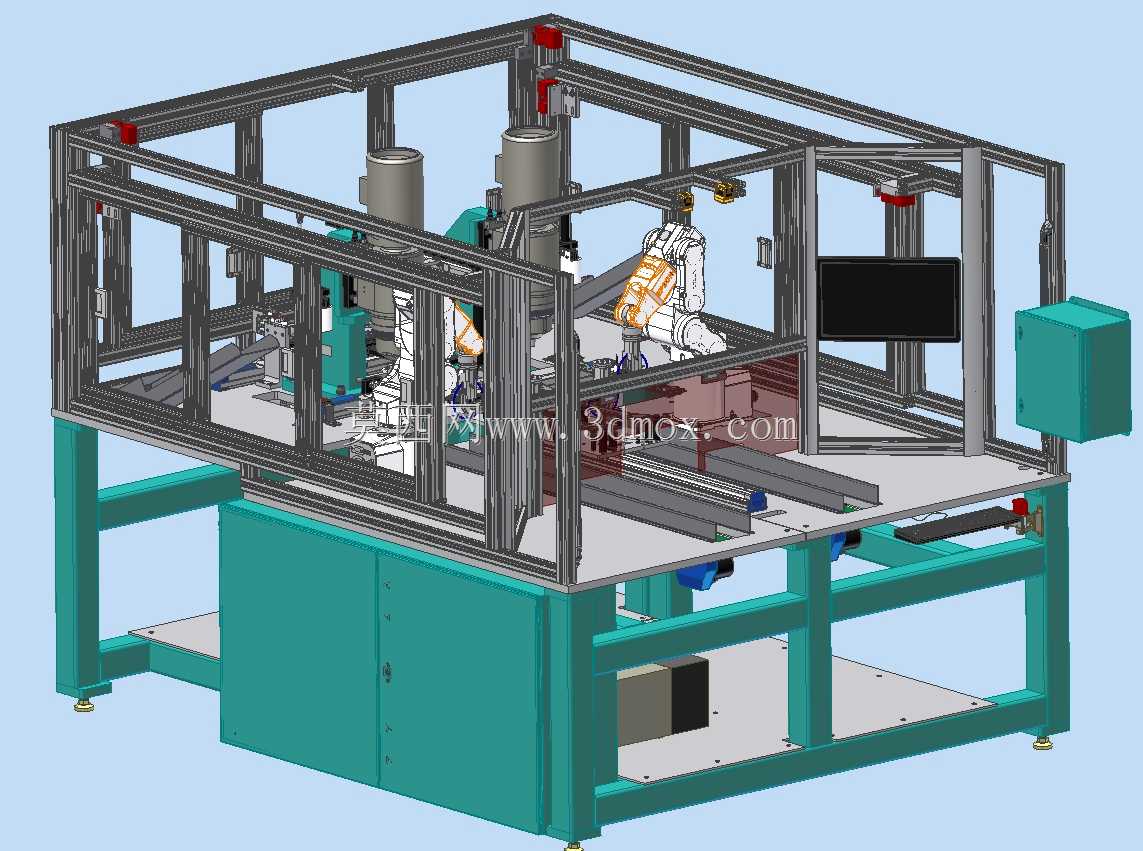

该设备面向汽车零部件生产场景打造，核心服务于汽车工业门窗导轨总成的批量铆接加工工序，适配乘用车、商用车多款车型的门窗导轨生产需求，可直接嵌入汽车零部件生产线的铆接工位，替代传统人工铆接与单工位专机作业模式，解决传统加工中铆接位置精度差、工件装夹对位耗时长、多工序转运效率低、铆接质量一致性难以保障的行业痛点。设备整体采用分层式框架结构设计，下部为青绿色钢制焊接柜体机架，机架底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，机架内部预留电气元件、气动液压组件的安装腔体，同时设置分层置物平台用于放置配套辅助工装与维护工具，柜体侧面开设带锁检修门，方便日常运维时快速排查内部线路与管路故障。上部采用工业铝型材搭建安全防护框架，框架四周预留透明防护板安装位，可在不遮挡操作人员观察视野的前提下，隔绝铆接作业产生的飞溅物与设备运动部件的安全风险，防护框架顶部预留管线排布槽位，所有动力线缆、信号控制线、气动管路均沿槽位规整排布，避免管线干涉设备运动轨迹。设备作业台面采用加厚钢板研磨加工，平面度控制在合理公差范围内，台面上集成双导轨输送定位机构，可同时兼容两种不同规格的门窗导轨工件上料定位，输送机构采用伺服驱动配合精密导轨传动，可将待加工工件精准输送至铆接工位，定位精度满足铆接工艺的公差要求。设备搭载多轴工业机器人作为工件转移与姿态调整执行单元，机器人可根据预设程序抓取待铆接工件，灵活调整工件角度与位置，配合两套立式铆接动力头完成不同位置的铆接作业，铆接动力头采用可调行程设计，可根据不同工件的铆接深度需求调整下压参数，保障每个铆点的铆接强度与外观质量一致。设备侧面集成人机交互操作终端，操作人员可通过终端快速切换加工参数、调取不同工件的加工程序、实时监控设备运行状态，终端旁设置安全操作按钮与急停装置，符合工业设备安全操作规范。设备整体安装边界充分考虑车间生产线的排布需求，宽度与深度适配标准工业工位的占地要求，可直接对接上下游的上料、下料输送线，无需对现有生产线进行大规模改造即可完成部署，单台设备可替代3-4名人工的铆接作业量，大幅提升门窗导轨总成的生产效率与加工质量稳定性，降低人工操作带来的质量波动与安全隐患。
