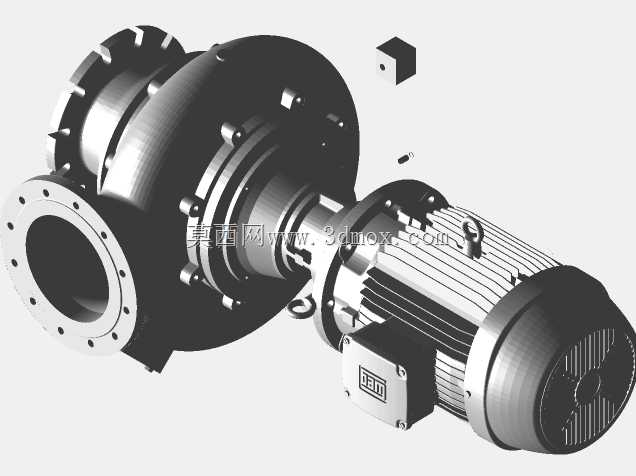

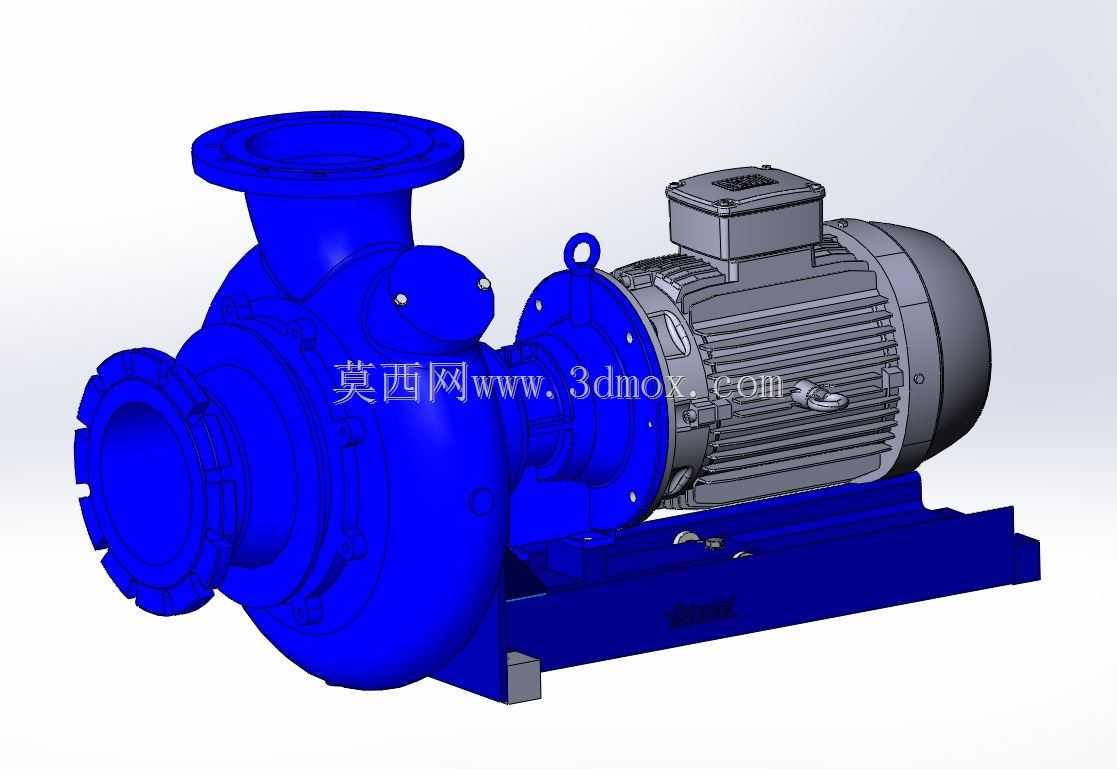

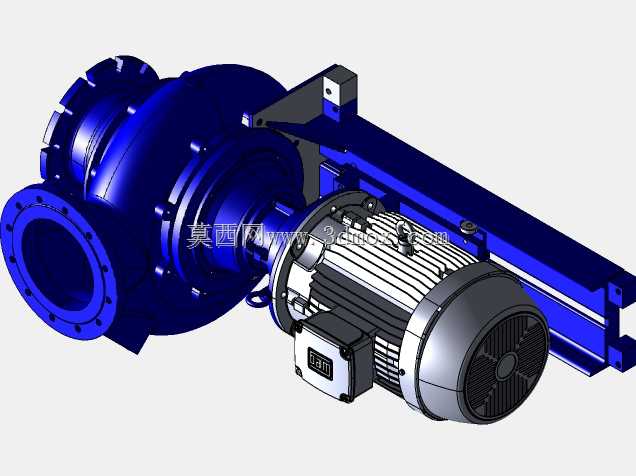

HidostalF10K离心泵整机结构设计

这款直联式离心泵主要面向市政给排水、工业循环水系统、暖通空调水循环、轻度污水输送以及生产工艺流体增压等场景，在工厂生产管线、楼宇供水系统、污水处理前端单元、农田排灌等作业环境中都能适配，可输送温度适配范围内的清水或物理化学性质接近清水的介质，部分工况下也可适配含少量细小固体颗粒的流体输送，核心作用是为管路内的流体提供稳定的压头与流量，保障流体输送系统的连续稳定运行。从功能特性来看，该泵采用电机与泵体直联共轴的结构设计，省去了传统联轴器连接的冗余传动环节，既缩小了整机的安装占地空间，也降低了传动过程中的能量损耗，运行时的同轴度更易保障，长期运行的振动与噪音控制表现更优。泵体采用经典的单级单吸离心式流道设计，流体从轴向进水口进入叶轮腔后，通过高速旋转的叶轮获得离心动能，再经蜗壳流道的导流扩压将动能转化为压力能，最终从径向出水口输出，流道线型经过顺滑过渡处理，能有效减少流体在泵腔内的涡流损失，提升水力效率。设计过程中优先考虑了安装维护的便捷性，泵体与电机的连接采用标准化法兰对接结构，后端盖设置有便捷的检修开口，日常更换机械密封、检查叶轮状态时无需拆解整体管路与电机，大幅降低运维的工作量。整机底座采用一体化铸铁焊接结构，预留了标准的地脚螺栓安装孔位，安装时可直接固定在混凝土基础或钢制机架上，进水口与出水口均采用法兰连接形式，法兰尺寸匹配通用管路标准，可直接对接同口径的工业管路，无需额外制作转换接头。安装边界上，整机轴向长度适配常规泵房的预留安装间距，径向尺寸预留了足够的接线、检修操作空间，进水口与出水口的中心高度符合行业通用安装尺寸规范，替换同参数旧泵时无需改动原有管路布局，安装适配性较强。泵体的过流部件壁厚经过强度校核，可承受额定工况下的管路压力，泵壳外侧设置有排气与泄放螺孔，方便开机前排气与停机后排空泵腔内残留介质，避免冬季冻裂或长期停机锈蚀问题。
