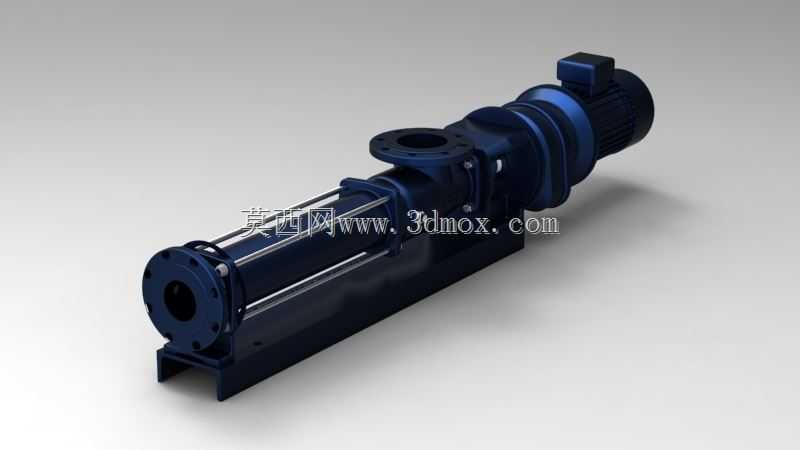

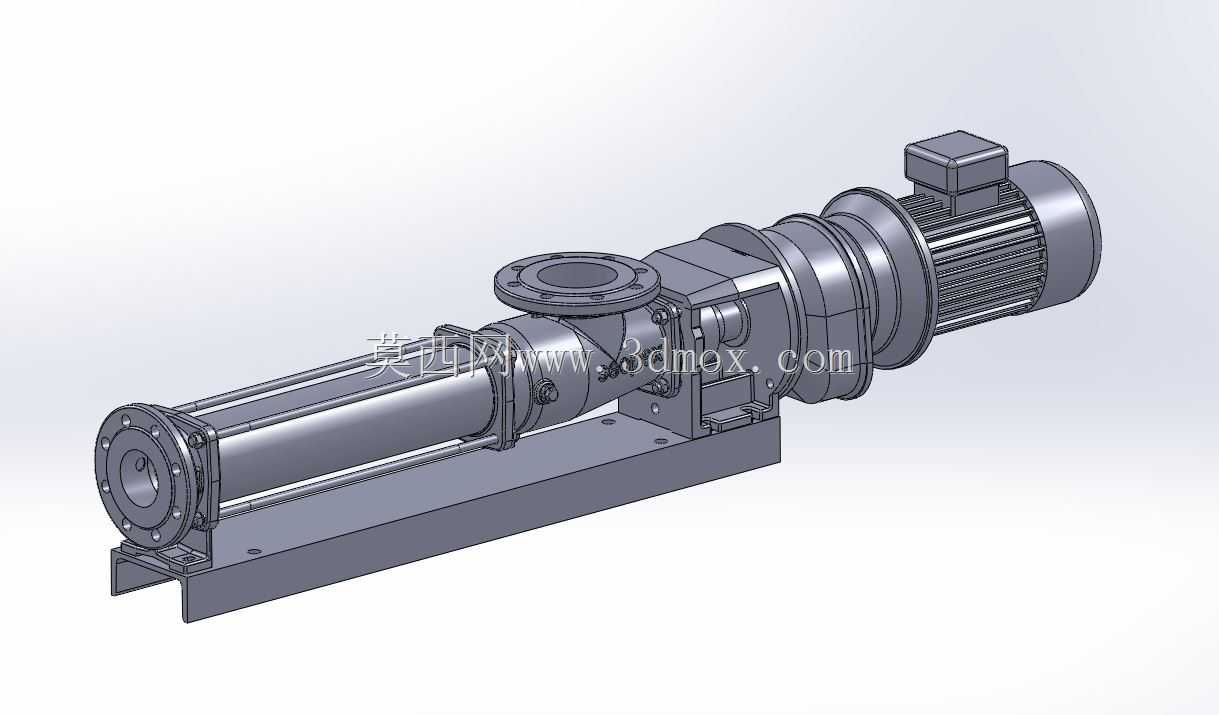

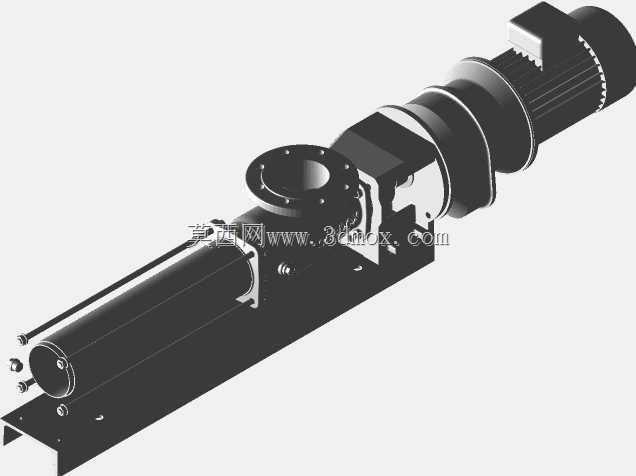

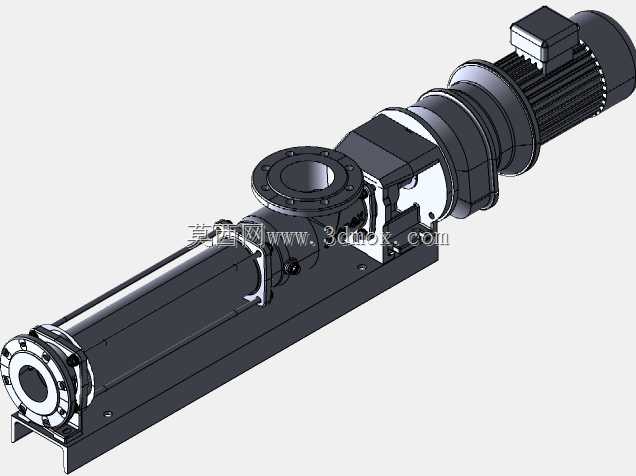

SEEEX系列BN176L螺杆输送泵结构设计

该款螺杆输送泵主要面向高粘度流体输送场景设计，可广泛应用于食品加工、市政污泥处理、石油化工、日化生产等领域，能够稳定输送含固体颗粒的粘稠介质、高浓度浆料、腐蚀性流体等普通离心泵难以适配的物料，在输送过程中可保持介质流向稳定、无脉动剪切，不会破坏输送物料的原有性状，尤其适合对输送稳定性要求较高的生产工况。从功能特性来看，该泵采用单螺杆容积式工作原理，转子与定子配合形成连续密封的容腔，随着转子转动将介质从吸入端平稳推送至排出端，自吸能力强，可实现低位介质的自吸输送，无需额外配置引流装置，运行过程中振动小、噪音低，流量与转速呈线性对应关系，可通过调整驱动端转速精准控制输送流量，适配不同产能的生产管线需求。在设计思路上，整体采用卧式分体安装结构，驱动端与泵头通过刚性联轴器直连，传动路径短、传动效率高，减少了中间传动环节的能量损耗；泵体进出口采用法兰连接结构，可直接与工业管线的标准法兰对接，密封结构采用组合式机械密封，可有效避免高粘度介质输送过程中的泄漏问题，底座采用一体式槽钢焊接结构，预留了标准安装孔位，可直接固定在混凝土基础或钢制安装架上，安装时无需额外制作复杂的支撑结构。从安装边界来看，整体结构沿轴向水平布置，驱动电机位于设备右端，泵头工作段位于左端，进出口分别位于泵头的轴向端与径向顶部位置，安装时需预留足够的轴向检修空间，方便后期更换定子、转子等易损件，径向尺寸紧凑，可适配空间较为狭窄的车间安装环境，底座安装孔位间距符合通用工业泵的安装尺寸规范，可直接替换同参数规格的老旧泵体，无需对现有管线与安装基础做大规模改造。设备整体的结构布局充分考虑了日常运维需求，各连接部位的紧固件均采用外露设计，检修时可快速拆卸泵头段清理内部残留介质，驱动端的轴承座预留了注油孔，可在不拆解设备的情况下完成润滑保养，有效降低设备全生命周期的运维成本。
