适配SKF轴承的法兰式自定义轴承座

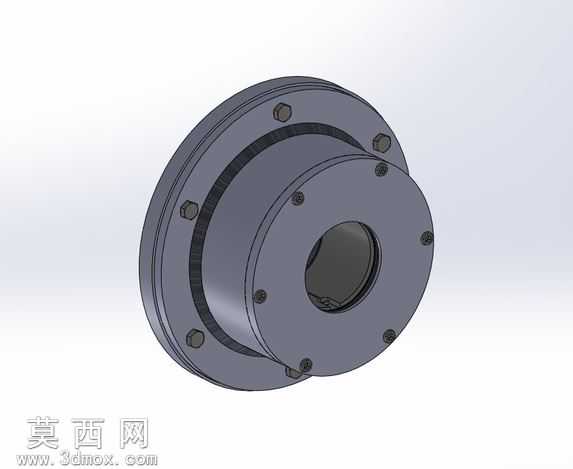

本模型为适配SKF 22230_CCK_W33型号调心滚子轴承设计的法兰式自定义轴承座，整体采用三维参数化建模完成，建模过程中严格遵循轴承安装的配合公差要求，对轴承安装腔的内径尺寸、定位台阶高度、密封槽位尺寸进行精准约束，确保与对应型号轴承的外圈实现过盈配合，满足轴系回转过程中的同轴度要求。模型整体采用法兰盘对接安装结构，主体分为轴承容纳筒体与安装法兰盘两个核心部分，筒体部分设计有阶梯式内腔，分别对应轴承外圈定位、密封件安装、端盖对接的功能区域，法兰盘上均匀分布多组螺栓安装孔，用于实现轴承座与设备安装基面的刚性固定，同时在筒体端面设计有端盖连接螺纹孔，用于装配轴承端盖实现轴承的轴向定位与防尘密封。建模过程中对所有连接孔位进行了同轴度、位置度的参数约束，螺栓孔采用圆周阵列方式生成，确保孔位分布均匀，安装时受力均衡。材质方面预设为灰铸铁材质，渲染时赋予铸件哑光金属质感，对加工配合面进行了高光金属质感区分，清晰展示出铸件毛坯面与机加工面的外观差异，同时对装配用的内六角螺栓赋予发黑处理的金属材质，还原真实紧固件的外观效果。结构设计上充分考虑轴承的安装拆卸便利性，内腔预留了轴承拆卸的工艺空间，法兰盘与筒体的过渡位置设计有圆角加强结构，避免应力集中导致的结构断裂，整体壁厚经过受力校核，能够承受轴系运转过程中产生的径向载荷与少量轴向载荷，适配中等载荷的回转传动场景。设计过程中优先保证轴承的安装精度与支撑刚性，所有结构尺寸均参考机械设计手册中轴承座的设计规范，兼顾加工工艺性，避免出现难以加工的死角结构，安装孔位的尺寸设计符合通用安装标准，可直接对接常规设备的安装基面，无需额外进行安装位的改造。模型完成装配校验后，对所有干涉部位进行了优化调整，确保轴承、紧固件、端盖等配件装配后无干涉问题，能够直观展示完整的装配关系与结构细节。
